諧波在線監測、在線諧波監測裝置、諧波監測裝置分別是諧波在線監測裝置的別名。
諧波在線監測裝置在電力系統中主要用途
一、諧波監測
檢測電網電壓、電流中的諧波成分（如2~50次諧波），分析諧波畸變率（THD）。
識別諧波源（如變頻器、整流設備、新能源逆變器等）。
二、電能質量評估
監測電壓波動、閃變、頻率偏差、三相不平衡等參數。
評估電網是否符合國家標準（如GB/T 14549-93《電能質量 公用電網諧波》）。
三、故障預警與維護
提前發現諧波超標、設備過熱等隱患，避免設備損壞（如電容器諧振、變壓器過熱）。
為濾波裝置（如APF有源濾波器）的配置提供數據支持。
四、合規性管理
幫助用戶滿足電力監管部門對電能質量的要求，避免罰款。
諧波在線監測裝置工作原理：
一、信號采集：通過電壓/電流互感器實時采集電網信號，轉換為可處理的低壓信號。
二、AD轉換與處理：高速ADC（模數轉換器）將模擬信號數字化，通過FFT（快速傅里葉變換）將時域信號分解為各次諧波的頻域分量。
三、數據分析：計算各次諧波含量、總諧波畸變率（THD）、間諧波、功率因數等參數。
部分高級裝置還可進行諧波潮流分析，定位諧波來源。
四、通信與報警：通過RS485、以太網或無線方式將數據上傳至監控平臺，超限時觸發報警（如短信、聲光報警）。
諧波在線監測裝置典型應用場景：
1.工業廠房（如冶金、化工等非線性負載集中的場所）。
2.新能源電站（光伏、風電并網點的諧波監測）。
3.數據中心、醫院等對電能質量敏感的場所。
通過諧波在線監測，用戶可優化電網運行、降低能耗，并延長設備壽命。

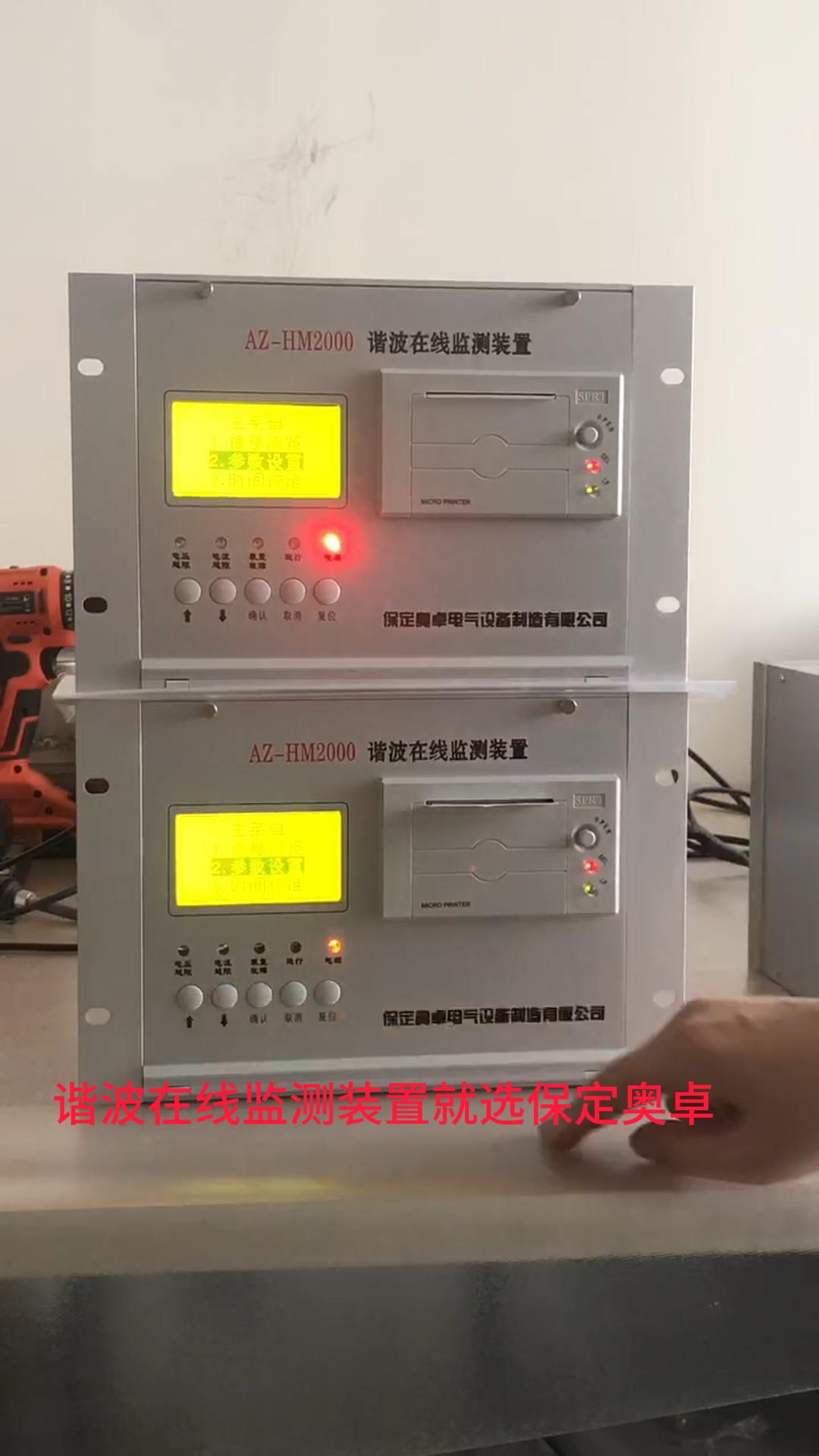

在線諧波監測裝置
