平面磁集成技術的發展

在此基礎上，平面磁集成技術開始廣泛應用于高功率密度場景，通過將變壓器的繞組(winding)設計在pcb電路板上從而代替利茲線，從而極大降低了變壓器的高度。

然而pcb的銅帶厚度并不大，一般不會超過4oz（140μm）,因此想要通過pcb傳輸大電流會有極大的損耗。為了降低這部分的損耗，有人可能會想到只要增加銅帶寬度，問題就可以迎刃而解。然而這種方式變相地增加了變壓器占據的面積，同時會讓磁芯體積更加龐大。

那么到底如何解決這一問題呢？由于副邊的輸出電流極大，因此在實際應用中副邊會被拆分成多個并聯的狀態，如圖五所示，此時每一路的輸出電流僅為總電流的1/4。

根據功率計算公式，損耗功率與電流成二次方關系，因此此時副邊的損耗只有原本的1/4。隨著器件的發展以及第三代半導體(GaN, SiC)的推廣，此時工作頻率提升到了1MHz，更加有效地減小了整個電路的體積。圖六顯示了平面變壓器下的LLC電路，此時功率密度提升到了700W/in3[1]。

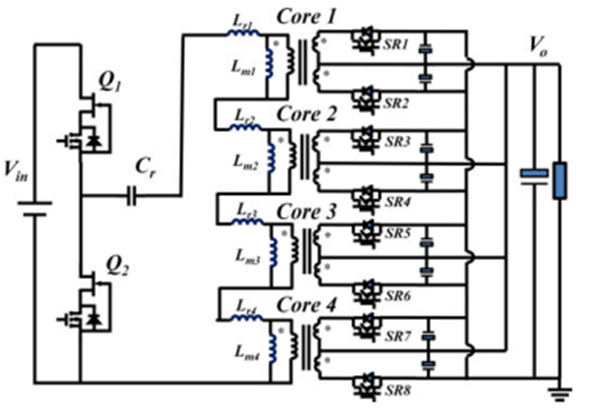

圖五：ISOP 4相LLC電路

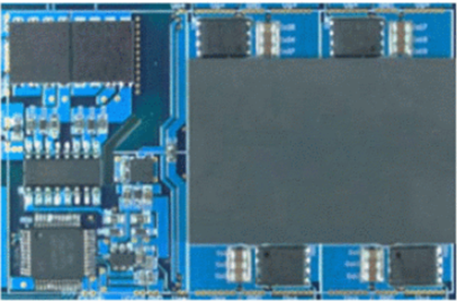

圖六：4相LLC電路板

在這之后的發展就順理成章起來了，兩個變壓器導致整體電路面積的增加，因此將2個變壓器集成到1個磁芯上就可以有效提升功率密度。集成之后的電路板如圖七所示，此時電路的功率密度已經突破了900W/in3[2]。

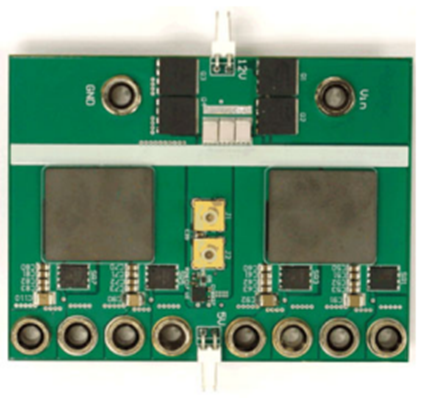

圖七：4相單變壓器LLC電路板

05

來自器件的制約

此時針對電路方面的優化已經十分有限了，可能的優化方向就是這個巨大的矩陣變壓器(matrix transformer)。變壓器占據了整個電路一半的體積，因此出現了新一類的開關電容電路（Switched Capacitor Converter）。但是，LLC仍然憑借其極高的效率與功率密度，簡單的拓?fù)浣Y(jié)構以及變壓器提供的輸入輸出隔離成為當下的主流應用電路。

隨著器件的發展，LLC電路功率密度也在不斷更新。在當下的數據中心供電場景中，LLC電路已經可以達到超過3kW/in3的驚人的功率密度，當下能夠限制電路體積減小的就是來自器件與材料的制約。

06

總結

除了集成電路，電力電子領域也在經歷著類似于“摩爾定律”的發展趨勢，即每隔一段時間，電路的功率密度就會有一次質的飛躍。盡管當前電路的功率密度已經達到了一個相對較高的水平，但在未來，隨著半導體和磁性材料的不斷進步，我們有望見證電路功率密度的再次提升。這些新材料和技術的出現，將為電力電子領域帶來前所未有的機遇和挑戰。
