LMH6611（單路，帶關機功能）和LMH6612（雙路）是345 MHz軌對軌輸出放大器，每通道僅消耗3.2 mA的靜態電流，旨在為功率敏感的單電源系統提供高性能。LMH6611和LMH6612具有高精度視頻、測試和測量以及通信應用所需的低噪聲和低失真性能的精確微調輸入偏移電壓。LMH6611和LMH6612是PowerWise家族的成員，具有出色的功率性能比。

數據手冊：*附件：LMH6611 單電源、345MHz、軌到軌輸出放大器技術手冊.pdf

LMH6611和LMH6612具有0.022 mV的微調輸入偏移電壓和103 dB的高開環增益，滿足直流敏感高速應用的要求，如基帶I和Q無線信道中的低通濾波。這些規格加上100 ns的0.01%穩定時間、10 nV/√Hz的低噪聲和100 kHz下優于102 dBc的SFDR，使這些放大器特別適合驅動10、12和14位高速ADC。45 MHz 0.1 dB帶寬（AV=2）將2 VPP驅動到150Ω，使放大器可用作1080i和720p HDTV應用中的輸出驅動器。

輸入共模范圍從負電源軌以下200 mV延伸到正電源軌以下1.2 V。在具有接地端接150Ω負載的單個5V電源上，輸出擺動到離地49 mV以內，而中間軌道端接1 kΩ負載將擺動到任一軌道的77 mV。

放大器將在2.7V至11V的單電源或±1.35V至±5.5V的分體式電源上工作。LMH6611單體提供6引腳SOT，并具有獨立的有源低禁用引腳，可將電源電流降低到120μA。LMH6612提供8引腳SOIC。LMH6611和LMH6612均可在-40°C至+125°C的擴展工業溫度等級下使用。

特征
Vs = 5V，RL = 1 k？，TA = 25 ° c，Av =+1
除另有規定外
工作電壓范圍2.7V至11V
每通道電源電流3.2 mA
小信號帶寬345 MHz
開放環路放大103分貝
輸入失調電壓（限制在25 ° C）+1.5 mA
壓擺率460 V/us
0.1分貝帶寬45 MHz
建立時間至0.1% 67 ns
建立時間至0.01% 100 ns
SHDR（f = 100 GHz，Ay = 2，RST T = 2 SPP）102
DBC
低壓噪音10 nV/vHz
輸出電流± 100 mA
CMVR-0.2V至3.8V
rail-to-Rail output
-40 ° C至+125 ° C溫度范圍

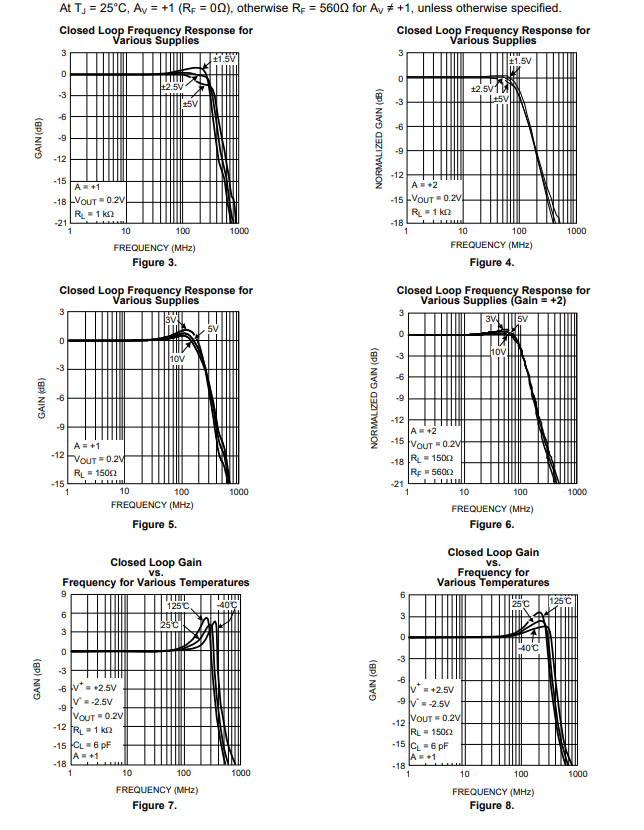

典型特性

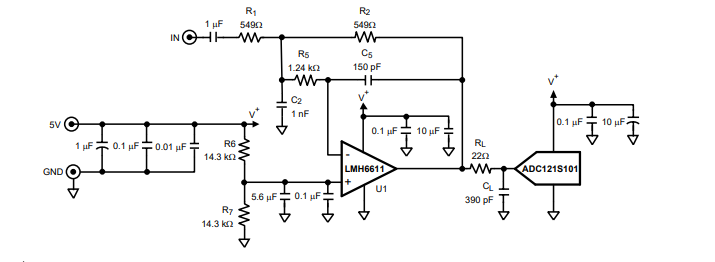

典型應用

應用
adc驅動器
dac緩沖器
有源濾波器
高速傳感器放大器
電流感測放大器
1080 i和720 p模擬視頻放大器
機頂盒、電視視頻放大器
視頻切換和多路轉換
