LM293-EP 增強型產品雙路差動比較器技術手冊
該設備由兩個獨立的電壓比較器組成，設計用于在寬電壓范圍內從單個電源運行。只要兩個電源之間的差值為2V至36V，并且VCC比輸入共模電壓至少正1.5V，雙電源操作也是可能的。電流消耗與電源電壓無關。輸出可以連接到其他開路集電極輸出，以實現有線AND關系。
數據手冊：*附件：LM293-EP 增強型產品雙路差動比較器技術手冊.pdf
LM293-EP的工作溫度范圍為-55°C至125°C。
特征
受控基線
一個組件
- 試驗場
一個制作地點
擴展溫度性能
-55 ℃至125 ℃
增強的日益減少的制造資源
(DMS)支持
增強的產品變更通知
資格譜系（1）
單電源或雙電源
電源電壓范圍寬
最大評級. 2 V至36 V
測試至30 V
符號

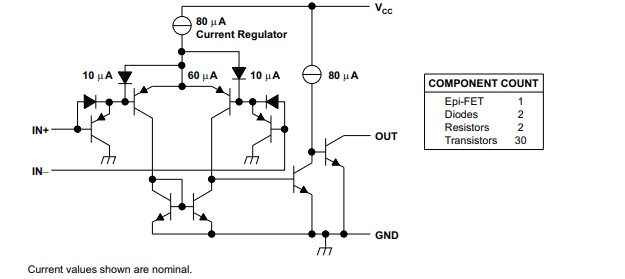

原理圖

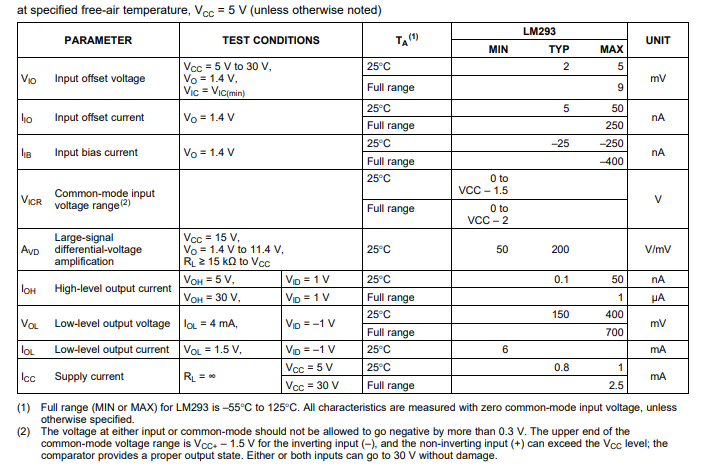

電氣特性
