項目背景

在某自動化生產線中，主控系統采用西門子S7-1500PLC（Profinet主站），現場測量設備為基恩士（Keyence）電子尺（支持Ethernet/IP協議）。由于協議差異，需通過Ethernet/IP轉Profinet網關（以穩聯WL-PN-EIP為例）實現PLC與電子尺的數據交互，實時采集位移數據并用于閉環控制。

電子尺Ethernet/IP配置步驟

1.電子尺參數初始化

1.IP地址設置

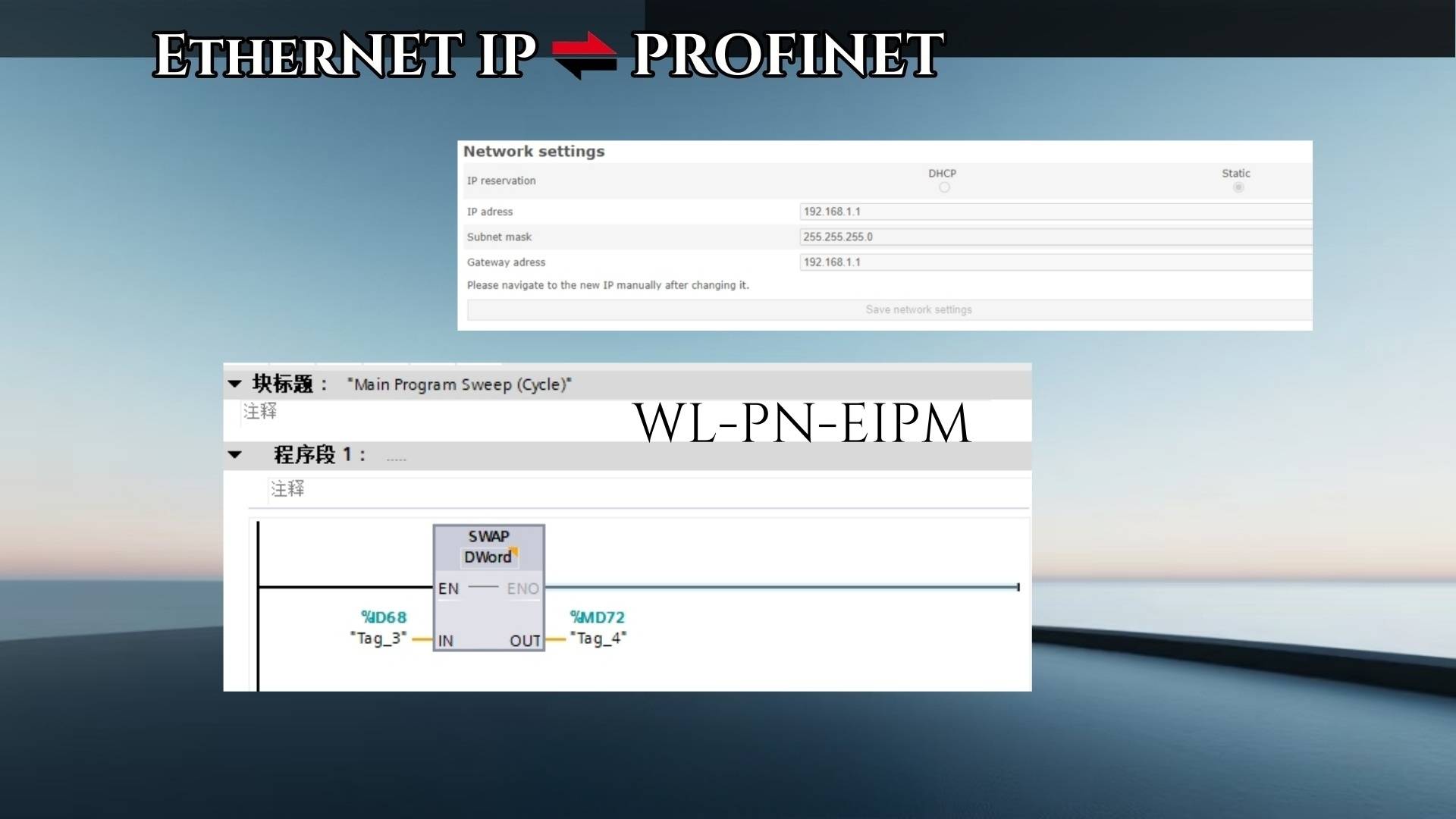

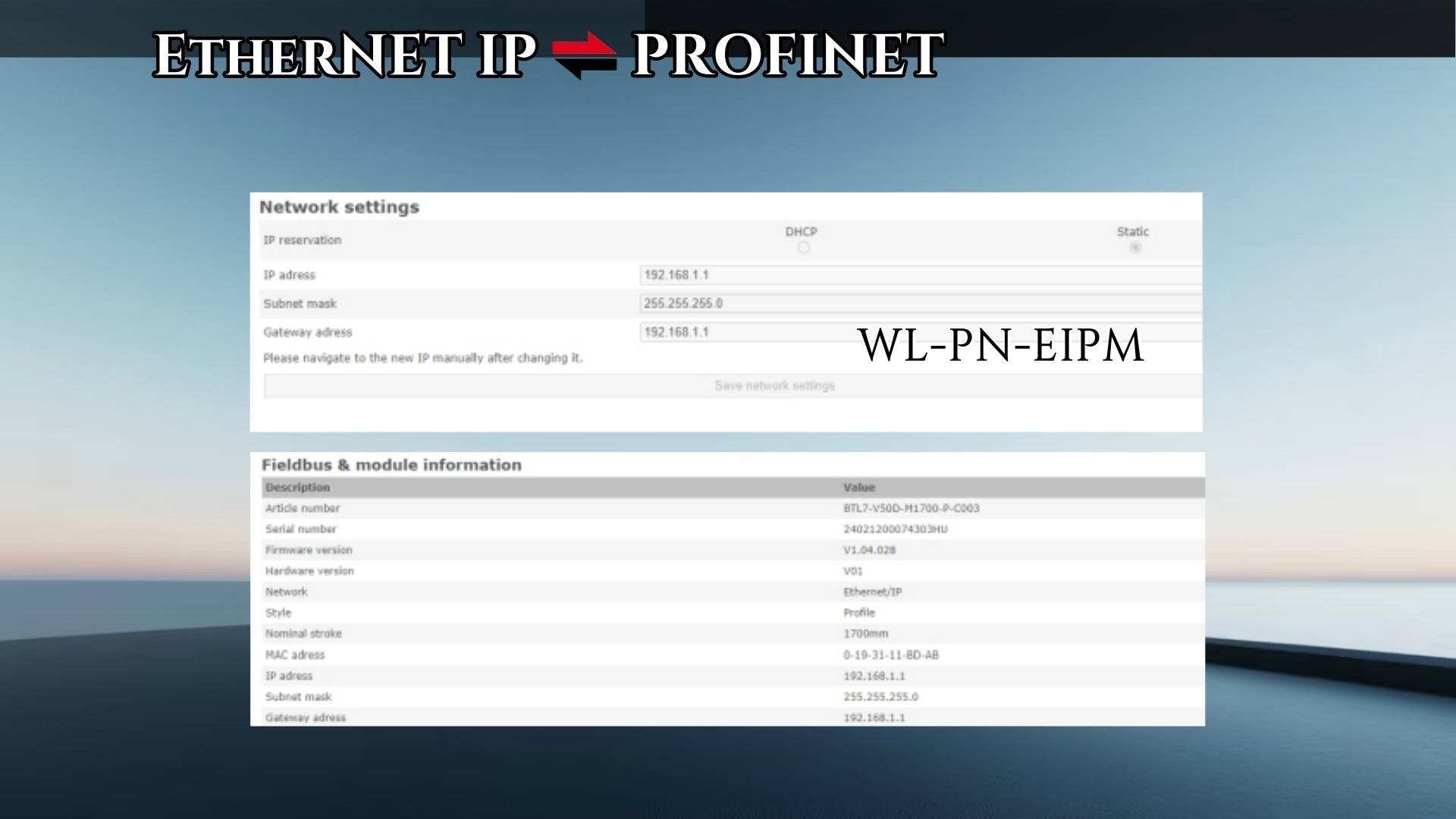

-通過掃描電子尺默認IP（如192.168.1.10），修改為生產線網段地址（如192.168.1.1，子網掩碼255.255.255.0）。

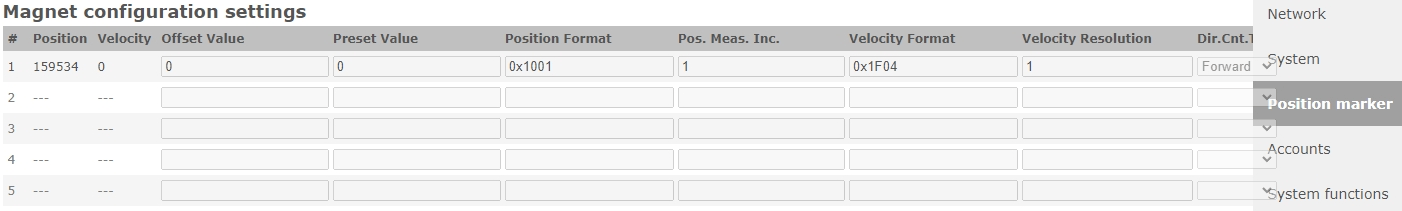

2.數據格式定義

-電子尺輸出位移數據為32位浮點數（占用4字節），設置Ethernet/IP輸出緩沖區為4字節。

3.從站角色配置

-啟用電子尺作為Ethernet/IP從站，設置設備名稱，生產廠商ID（可通過EDS文件獲取）。

2.EDS文件獲取與驗證

-從基恩士官網下載電子尺的EDS文件（.eds格式），導入至網關配置軟件，確保網關能識別電子尺的設備類型與數據結構。

西門子PLC（Profinet主站）組態

1.網關GSD文件導入

1.打開TIAPortal，進入“選項>管理通用站描述文件(GSD)”，安裝穩聯網關的GSD文件。

2.重啟軟件后，在硬件目錄中找到“WL-PN-EIPGateway”模塊。

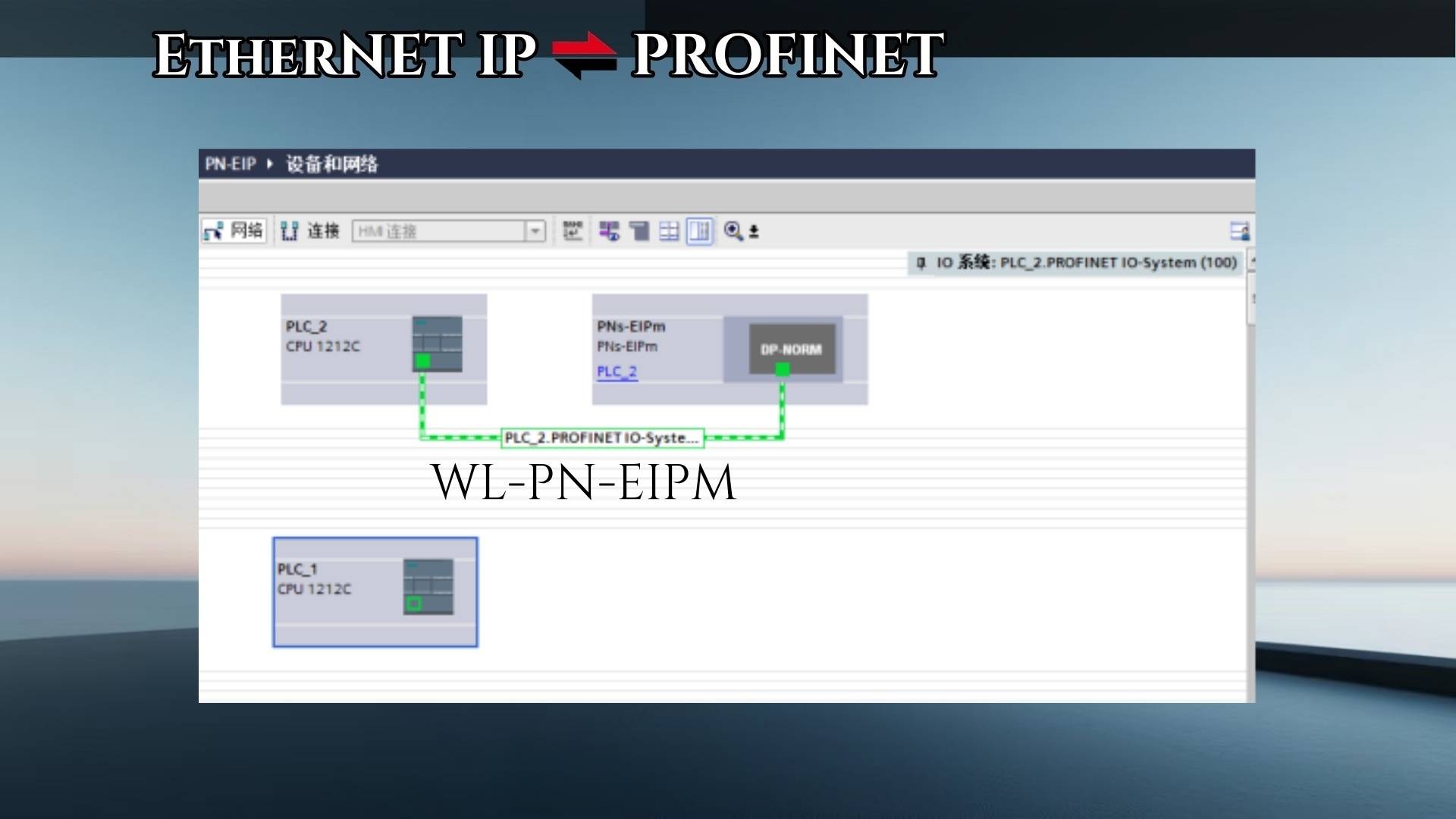

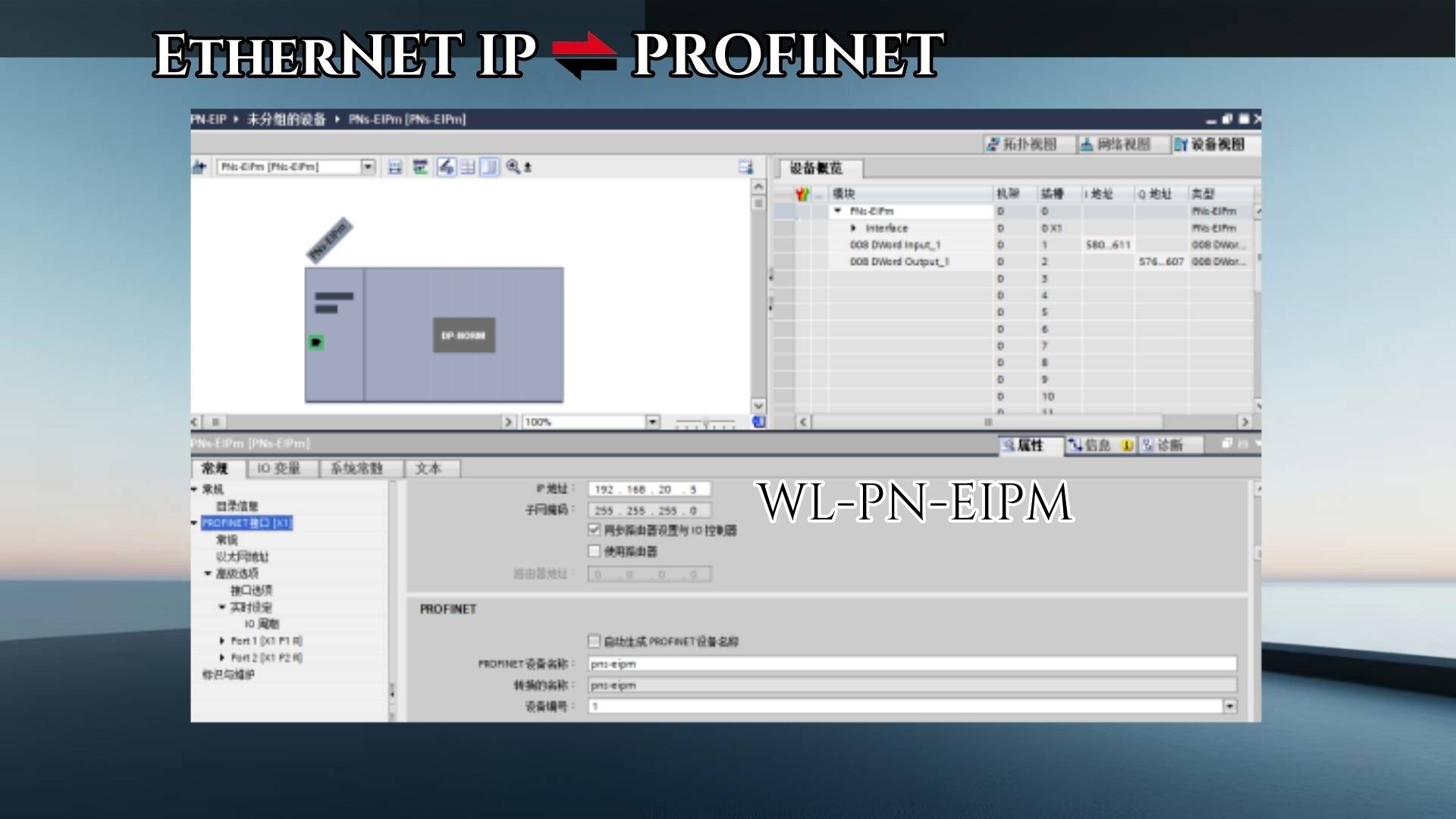

網關設備添加與參數配置-網絡組態-將網關模塊拖放至Profinet網絡，分配設備名稱“EIP_Sensor_Gateway”，IP地址192.168.20.5（與PLC網段192.168.20.208一致）。

輸入數據區配置

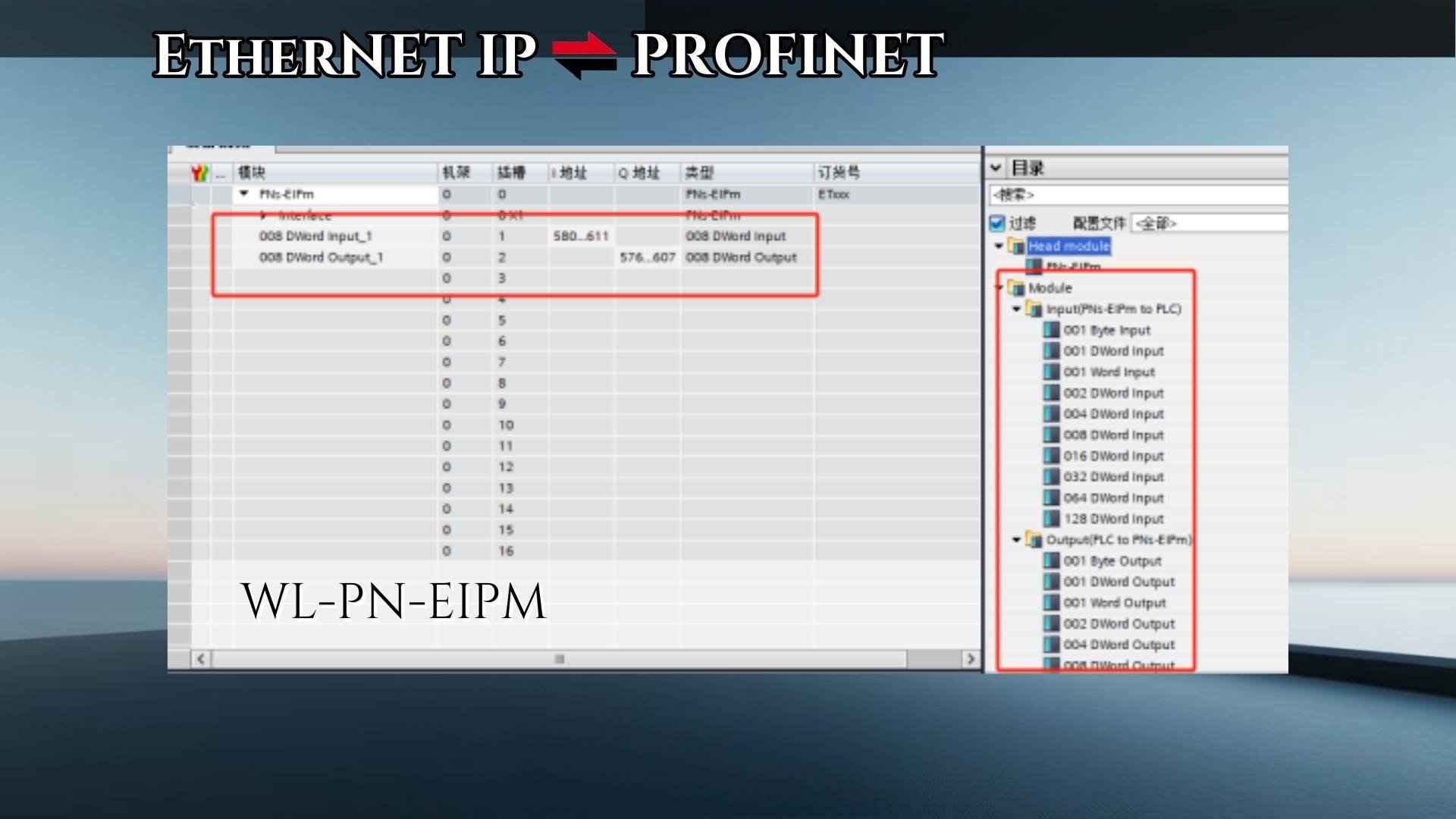

-因電子尺輸出4字節位移數據，設置網關輸入長度為4字節，自動分配輸入地址IW580（對應Profinet輸入?yún)^(qū)）。

組態下載與狀態驗證

-編譯并下載組態至PLC，檢查網關在TIAPortal中顯示為“在線”，Profinet通信指示燈（OK）常亮。

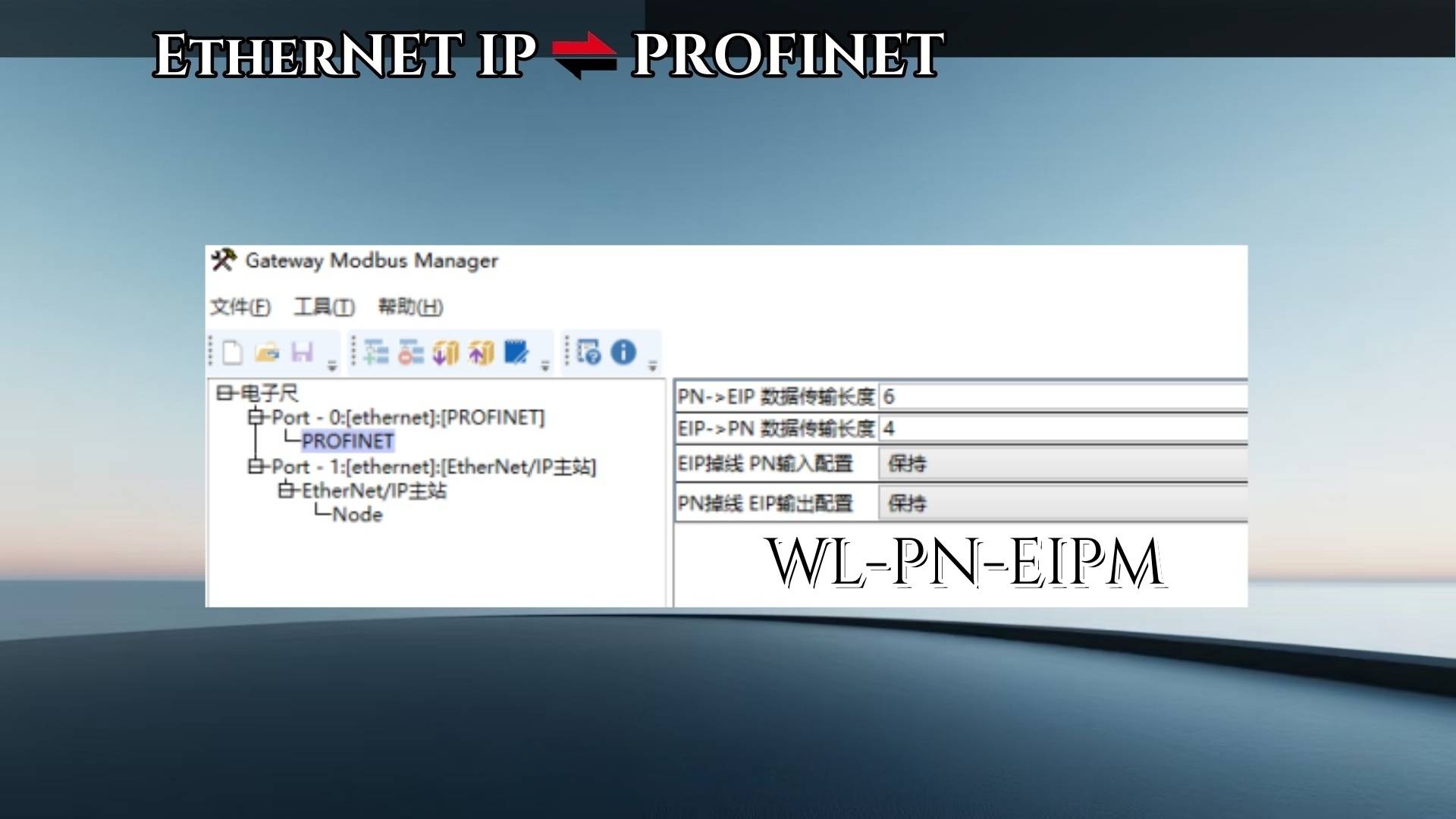

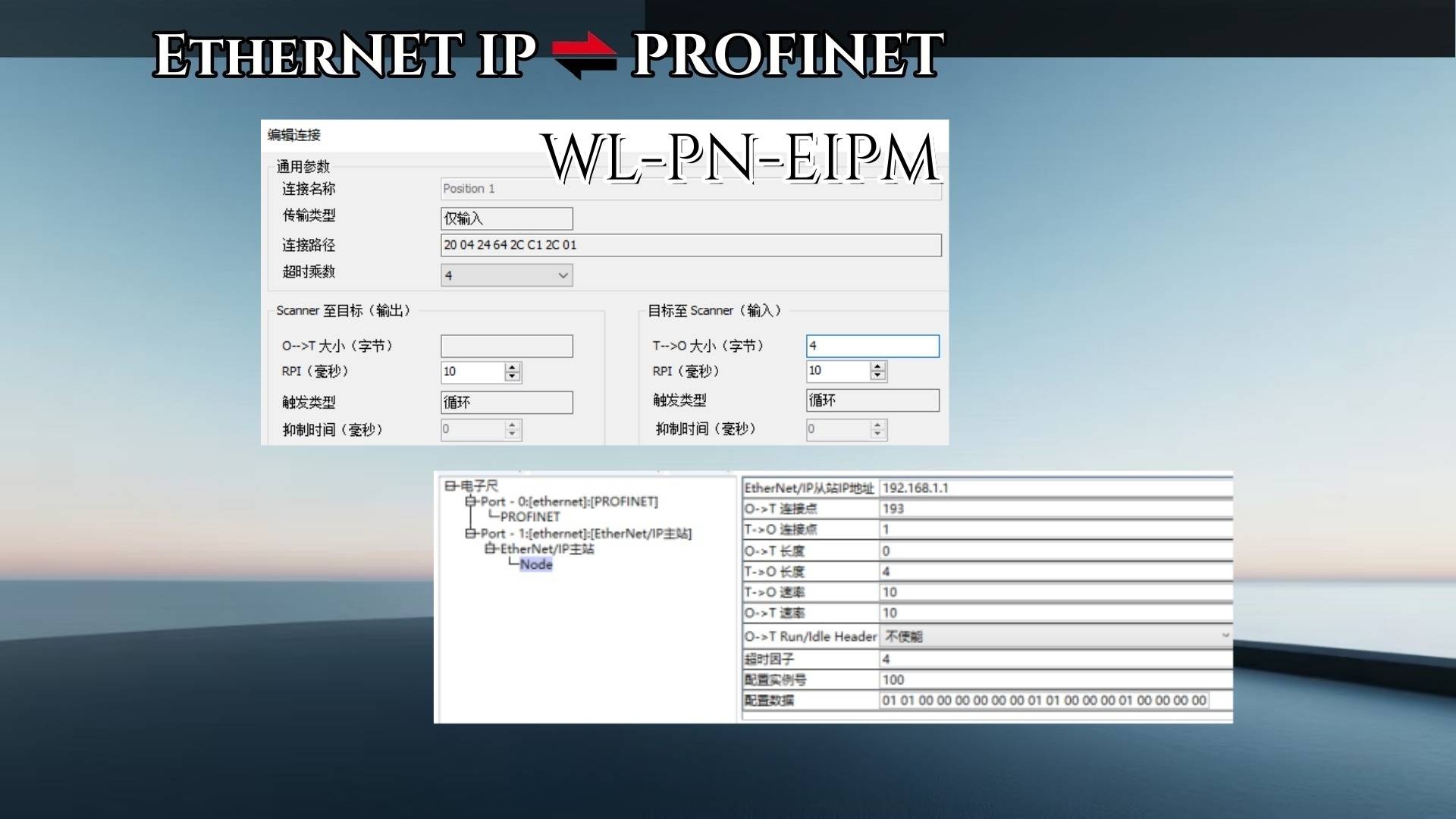

Ethernet/IP側參數配置-從站連接設置--目標IP：電子尺IP地址192.168.1.20-數據長度：4字節（與電子尺輸出緩沖區一致）-寄存器映射：將Ethernet/IP輸出寄存器D100（4字節）映射至網關的Ethernet/IP輸入?yún)^(qū)。

Profinet側參數同步

-輸入?yún)^(qū)映射：將網關輸入?yún)^(qū)（4字節）映射至PLC的IW580地址。

配置下載與激活--點擊“寫入配置”并重啟網關，觀察指示燈：-OK燈常亮：Profinet通信正常-RUN燈常亮：Ethernet/IP通信正常

六、數據交互驗證與應用

1.實時數據監控

1.在TIAPortal中創建監控表，讀取IW580的值，通過數據轉換塊（D_CONVERT）將4字節浮點數轉換為實際位移值（單位：mm）。IW580（原始數據）→MD1000（轉換為REAL類型）→位移值=MD1000×0.01（根據電子尺分辨率調整）

2.精度驗證與故障排查

1.零點校準：手動移動電子尺至零點位置，驗證PLC顯示值是否為0.00mm。

2.滿程測試：移動至最大量程，檢查數據誤差是否在允許范圍內（如±0.01mm）。

3.故障處理：

-若數據異常，檢查網關映射表是否與電子尺寄存器地址一致；

-使用ping工具測試網關與電子尺、PLC的網絡連通性；

-確認電子尺供電穩定，Ethernet/IP模塊指示燈正常（RUN燈常亮）。

擴展應用與優勢

-閉環控制集成：將電子尺位移數據接入PLC的PID控制器，實現伺服電機的位置閉環控制。

-多設備擴展：通過網關可同時連接多臺Ethernet/IP設備（如多軸電子尺），只需擴展網關的I/O數據長度并調整映射關系。

-協議透明化：對PLC而言，電子尺數據如同本地Profinet設備的輸入寄存器，簡化編程復雜度。

總結：通過Ethernet/IP轉Profinet網關，成功解決了西門子PLC與基恩士電子尺的協議壁壘問題，實現了高精度位移數據的實時采集與控制。該方案具有通用性，可復用于其他支持Ethernet/IP的傳感器（如編碼器、流量計）與Profinet主控系統的集成場景。
