在工業自動化、智能交通、機器人等領域，CANFD（CAN with Flexible Data-Rate）技術正逐步取代傳統CAN，以適應更高的數據速率和更復雜的通信需求。本文將深入解析RZ/N2L CANFD模塊的緩沖區機制，幫助工程師更高效地管理CAN消息，提高系統性能。（下面的內容主要涉及RZN2L CANFD外設手冊的解讀，篇幅較長，感興趣的讀者可以收藏，以備日后不時之需）

RZN2L CAN-FD模塊提供高達8 Mbps的數據速率，支持豐富的緩沖管理機制（獨立緩沖、FIFO緩沖、共享緩沖），提供完整的消息過濾、錯誤檢測、消息路由及傳輸管理，同時具備低功耗模式和測試功能，適用于工業控制、汽車電子、自動化系統等需要高可靠性和高性能通信的應用。

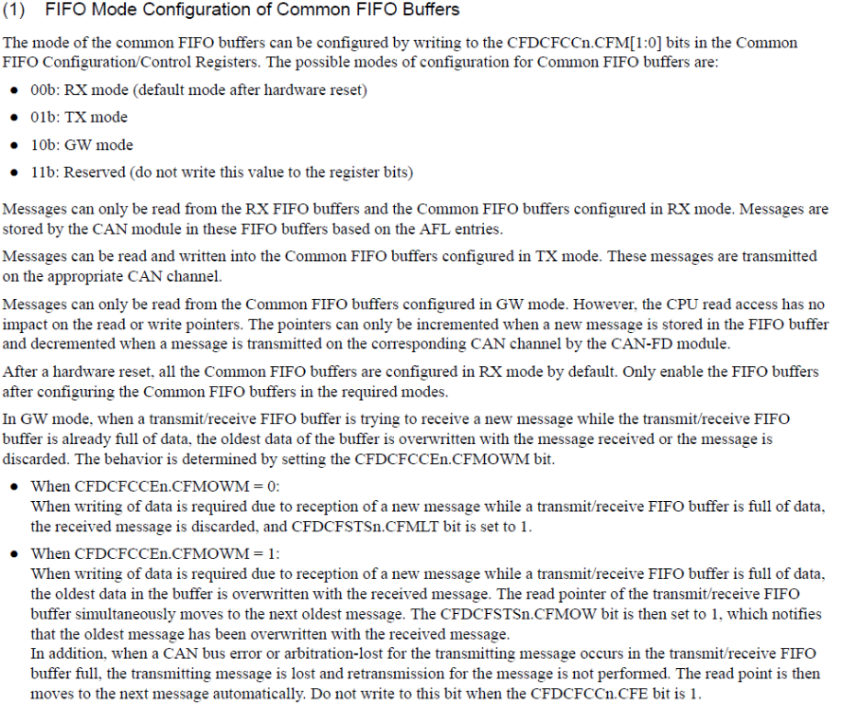

接著前面的章節，下面了解一下在FIFO模式下的共享FIFO緩沖區的配置：

1共享FIFO緩沖區的模式配置

配置寄存器：通過CFDCFCCn.CFM[1:0]位設置共享FIFO緩沖區的模式。

00b（RX模式）：默認模式，僅允許從RX FIFO或配置為RX的共享FIFO讀取消息（消息存儲基于AFL條目）。

01b（TX模式）：消息可以讀寫到以TX模式配置的共享FIFO緩沖區中，寫入的消息會被發送到對應CAN通道。

10b（GW模式）：僅允許讀取消息，但CPU讀取操作不改變讀寫指針（指針由CANFD模塊自動管理）。

11b（保留模式）：禁止寫入，否則可能導致未定義行為。

2GW模式下的緩沖區滿處理策略

行為控制位：由CFDCFCCEn.CFMOWM位決定緩沖區滿時的操作：

CFMOWM=0：丟棄新消息，并置位CFDCFSTSn.CFMLT標志。

CFMOWM=1：覆蓋最舊數據，讀指針自動指向下一個舊消息，并置位CFDCFSTSn.CFMOW標志。

錯誤處理：

在發送緩沖區滿且發生總線錯誤或仲裁丟失時，消息丟失且不重傳，讀指針自動后移。

3關鍵注意事項

硬件復位后狀態：所有共享FIFO緩沖區默認處于RX模式，需配置完成后再啟用。

指針管理：

GW模式：指針僅由CANFD模塊控制（如新消息存儲或發送完成時）。

TX/RX模式：指針由CPU讀寫操作直接管理。

保留值風險：不可配置為11b，否則可能引發系統異常。

配置建議

1模式選擇：

RX模式：適用于純接收場景（如傳感器數據采集）。

TX模式：適用于需主動發送消息的場景（如控制指令下發）。

GW模式：適用于網關或數據轉發場景（需自動管理緩沖區）。

2溢出策略：

若需保留歷史數據，選擇CFMOWM=0（丟棄新消息）。

若需保證最新數據，選擇CFMOWM=1（覆蓋舊數據）。

3錯誤處理：

在GW模式下，需結合總線監控機制，避免因仲裁丟失或錯誤導致關鍵消息丟失。

潛在問題

指針不一致：在GW模式下，若手動操作指針可能導致數據錯亂，需嚴格依賴模塊自動管理。

配置順序錯誤：未完成模式配置前啟用FIFO緩沖區，可能導致消息路由異常。

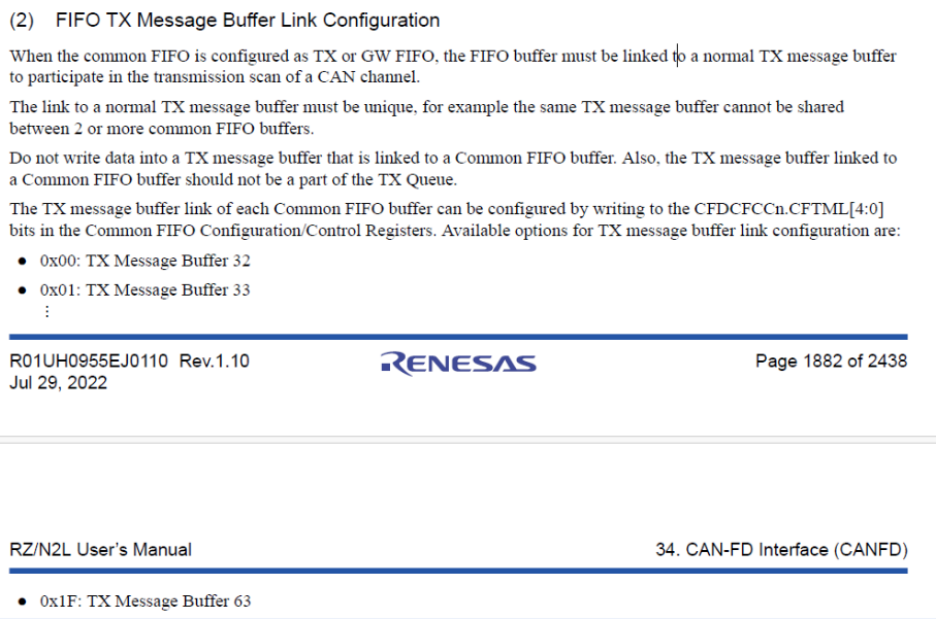

關于FIFOTX消息緩沖區的鏈接配置的解讀：

1FIFO TX消息緩沖區鏈接的必要性

應用場景：當共享FIFO配置為TX模式或GW模式時，必須將其鏈接至一個Normal TX消息緩沖區，以參與CAN通道的傳輸掃描。

核心作用：通過鏈接實現FIFO緩沖區與CAN通道的通信調度，確保數據傳輸?shù)膮f(xié)調性。

2關鍵配置規則

唯一性約束：

每個共享FIFO必須鏈接到唯一的TX消息緩沖區，禁止多個FIFO共享同一緩沖區（避免數據沖突）

操作限制：

禁止向已鏈接的TX消息緩沖區直接寫入數據。

鏈接的TX消息緩沖區不可加入TX隊列（避免干擾FIFO傳輸邏輯）。

3配置方法

寄存器設置：通過CFDCFCCn.CFTML[4:0]位（5位字段）配置鏈接的TX消息緩沖區編號。

可選范圍：

0x00→TX Message Buffer 32

0x01→TX Message Buffer 33

...

0x1F→TX Message Buffer 63

緩沖區總數：共32個專用TX消息緩沖區（編號3263）。

4注意事項

配置沖突風險：若兩個FIFO鏈接到同一緩沖區，可能導致數據覆蓋或傳輸錯誤。

范圍限制：必須確保CFDCFCCn.CFTML[4:0]的值在0x000x1F范圍內（超出會導致未定義行為）。

配置流程建議

1分配緩沖區：

根據系統需求，為每個TX/GW模式的共享FIFO分配唯一的TX消息緩沖區（從32到63中選擇）。

2寄存器寫入：

通過CFDCFCCn.CFTML[4:0]位設置對應的緩沖區編號。

3驗證隔離性：

確保鏈接的緩沖區未加入TX隊列，且未被其他FIFO占用。

潛在問題與解決

傳輸失?。喝粑凑_鏈接緩沖區，可能導致FIFO無法參與傳輸掃描，需檢查CFDCFCCn.CFTML配置。

數據丟失：若多個FIFO共享同一緩沖區，需重新分配緩沖區編號并更新寄存器設置。

示例配置

FIFO1：配置為TX模式，鏈接至TXMessageBuffer32（CFTML[4:0]=0x00）。

FIFO2：配置為GW模式，鏈接至TXMessageBuffer33（CFTML[4:0]=0x01）。

其他FIFO：依此類推，確保編號唯一。

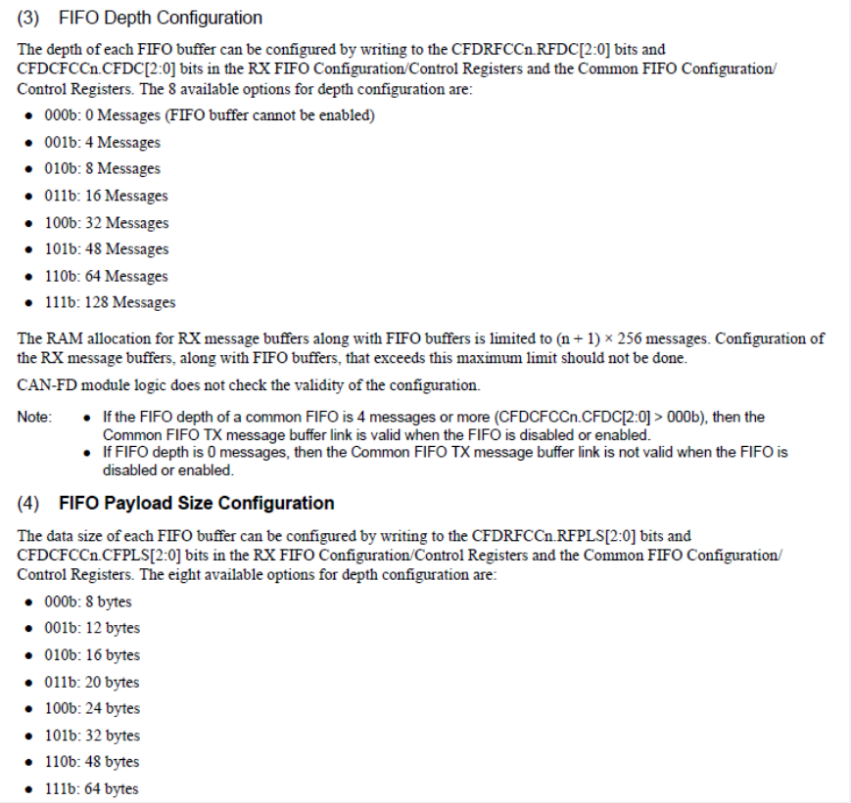

下面是關于FIFO深度配置的解讀：

1FIFO深度配置

（FIFO Depth Configuration）

配置寄存器：

RX FIFO：通過CFDRFCCn.RFDC[2:0]位設置深度。

共享FIFO：通過CFDCFCCn.CFDC[2:0]位設置深度。

關鍵限制：

RAM分配上限：總消息數（RX消息緩沖區+FIFO緩沖區）不得超過（（n+1）*256），n為CAN通道數或其他參數）。

用戶需自行確保配置不超限，否則可能導致內存溢出或數據丟失。

鏈接有效性條件：

當共享FIFO深度≥4消息時，其TX消息緩沖區鏈接始終有效（無論FIFO是否啟用）。

若深度為0，鏈接無效。

2FIFO有效載荷大小配置

（FIFO Payload Size Configuration）

配置寄存器：

RX FIFO：通過CFDRFCCn.RFDC[2:0]位設置深度。

共享FIFO：通過CFDCFCCn.CFDC[2:0]位設置深度。

默認值：8字節（寄存器值000b）。

配置注意事項

1深度與鏈接關系：

若需使用共享FIFO的TX消息緩沖區鏈接，必須確保其深度≥4消息。

深度為0時，F(xiàn)IFO無法啟用且鏈接無效。

2性能與容量權衡：

增加FIFO深度可緩存更多消息，但會占用更多RAM。

增大有效載荷支持更大數據幀，但可能降低實時性（需匹配總線速率）。

潛在問題與解決方案

配置超限風險：若總消息數超過RAM上限，需減少FIFO深度或調整RX消息緩沖區數量。

無效鏈接操作：若深度<4時嘗試啟用鏈接，需檢查CFDCFCCn.CFDC[2:0]值并重新配置。

數據截斷：若接收幀超過配置的有效載荷大小，需結合CFDGCFG.CMPOC位設置處理策略（見前文解析）。

示例配置

1共享FIFO配置：

模式：TX模式（CFDCFCCn.CFM[1:0]=01b）。

深度：16消息（CFDCFCCn.CFDC[2:0]=011b）。

有效載荷：64字節（CFDCFCCn.CFPLS[2:0]=111b）。

TX緩沖區鏈接：TXMessageBuffer32（CFDCFCCn.CFTML[4:0]=0x00）。

2RXFIFO配置：

深度：32消息（CFDRFCCn.RFDC[2:0]=100b）。

有效載荷：32字節（CFDRFCCn.RFPLS[2:0]=101b）。
