一、測溫原理

油浸式變壓器光纖繞組測溫系統基于熒光光纖溫度傳感技術。其原理是利用光纖中熒光物質對溫度變化的敏感性來實現溫度測量。熒光光纖傳感器安裝在變壓器繞組內部，通過光纖將溫度信號傳輸至光纖測溫儀。

當光纖測溫儀向傳感器發出詢問光脈沖后，熒光物質會吸收光能量并發射出熒光。熒光的強度和壽命與溫度密切相關，溫度越高，熒光強度越弱且壽命越短。測溫儀通過檢測熒光的這些特性，利用特定算法即可精確計算出溫度值，并將溫度數據實時傳輸至監控系統。

二、方案優勢

（1）高精度測溫：溫度測量精度達±1℃，分辨率0.1℃，確保對變壓器繞組溫度的精確監測。

（2）抗干擾能力強：熒光光纖傳感器采用介電電阻材料，完全不受電磁干擾（EMI）和射頻干擾（RFI），可在高壓、強電磁環境中穩定工作。

（3）耐高溫高壓：設計適用于油浸式變壓器內部的高溫、高壓環境，確保長期可靠運行。

多通道監測：支持1-16個通道，可同時監測多個繞組部位的溫度，全面掌握變壓器溫度狀態。

（4）快速響應：溫度測量反應時間為標準0.5秒，能及時捕捉溫度變化，快速響應潛在故障。

（5）長壽命光源：光源使用壽命終身，減少更換成本和維護工作量。

（6）多種輸出方式：具備RS-485數據輸出和4-20mA模擬輸出，方便與監控和數據采集系統連接，實現遠程監控。

（7）堅固耐用設計：貫通法蘭、貫通盤及貫通器采用304不銹鋼材質，內外雙密封圈結構，確保高密封性能，防止變壓器油泄漏，保障設備安全運行。

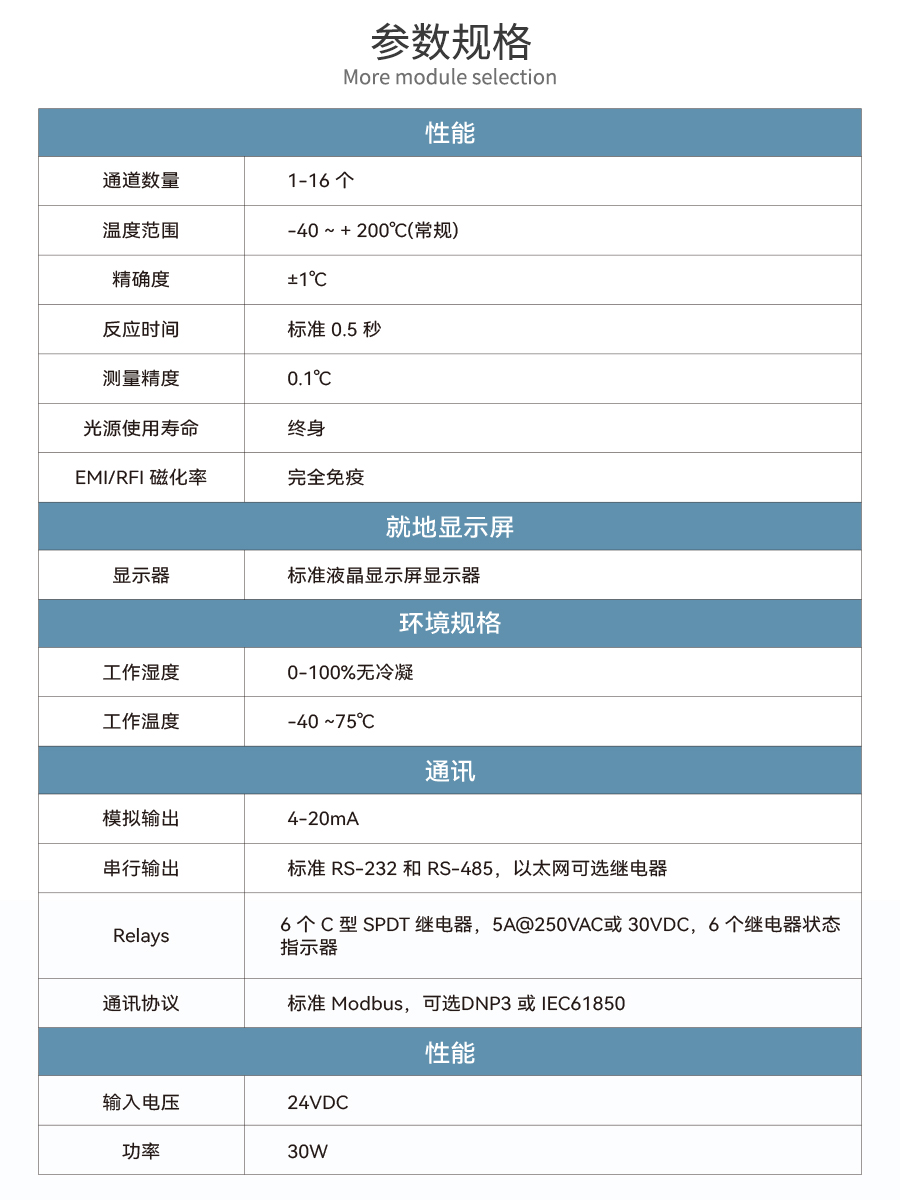

三、技術參數

四、應用場景

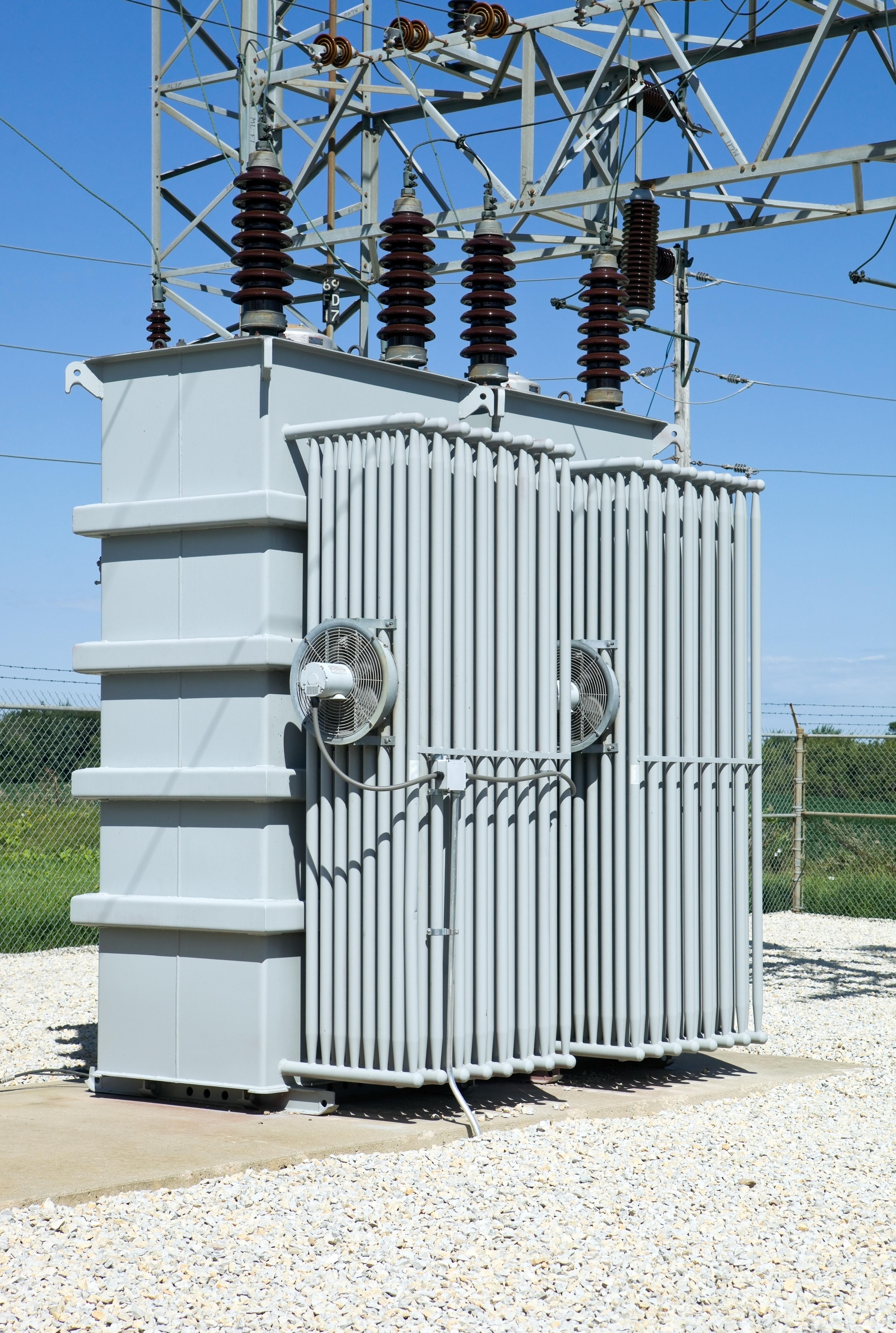

（1）高壓油浸式變壓器

在高壓油浸式變壓器中，繞組溫度監測至關重要。W-D24光纖測溫系統可直接測量繞組溫度，及時發現繞組過熱等異常情況，預防因溫度過高導致的絕緣老化、繞組損壞等問題，保障變壓器的穩定運行。

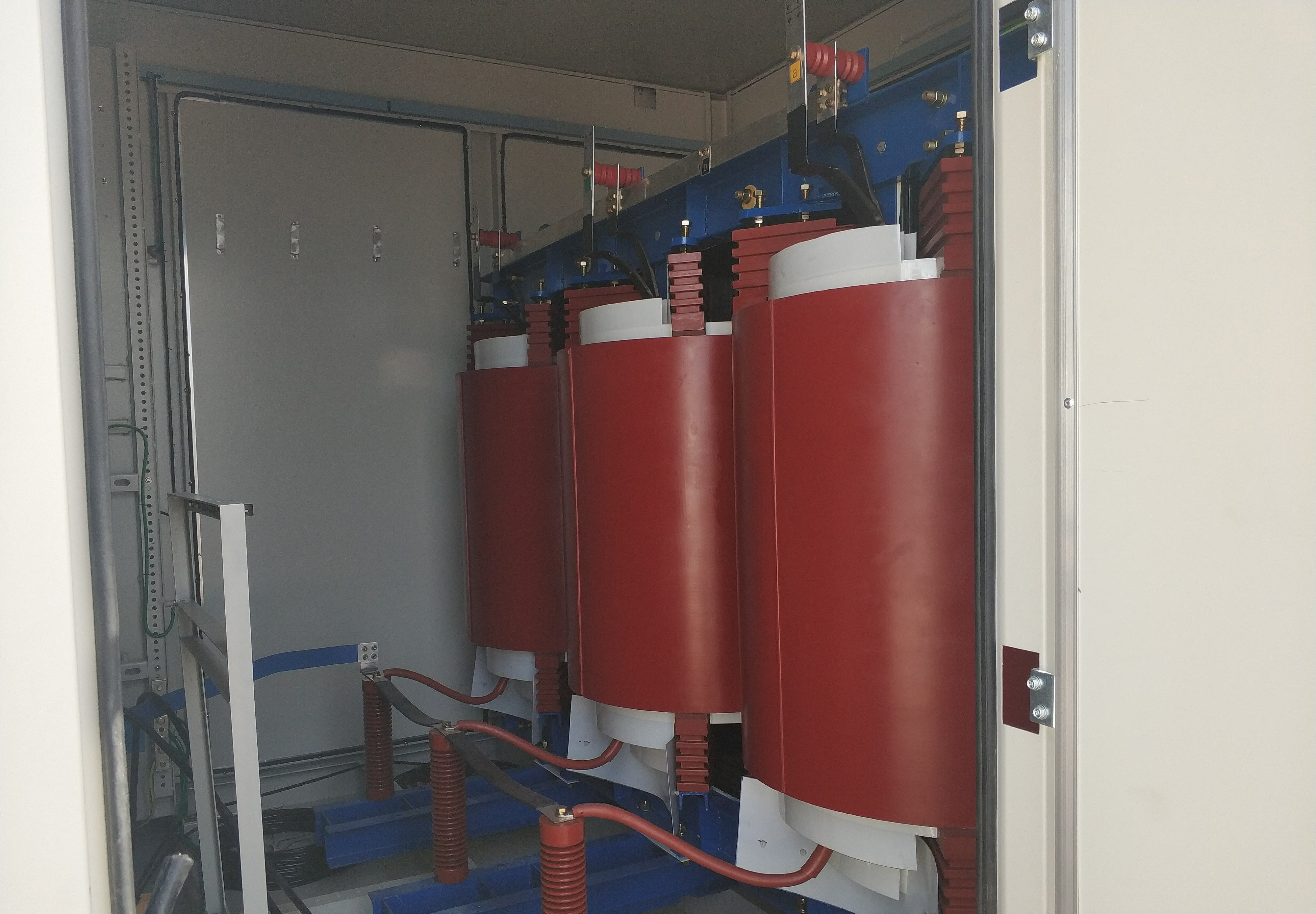

（2）干式繞組變壓器：

同樣適用于干式繞組變壓器。干式變壓器在運行過程中，繞組溫度升高可能導致絕緣性能下降，影響變壓器壽命。該測溫系統能實時監測繞組溫度，為變壓器的維護和運行提供數據支持，優化變壓器負載，防止過載運行，延長設備使用壽命。
