VCA822器件是一個直流耦合、寬帶、V/V線性、連續可變、壓控增益放大器。它為單端轉換提供差分輸入，具有高阻抗增益控制輸入，用于將增益從增益電阻器（RG）和反饋電阻器（RF）設置的標稱最大增益降低40dB。

數據手冊：*附件：VCA822 寬帶、大于40dB增益調節范圍、線性可變增益放大器技術手冊.pdf

VCA822器件的內部架構由兩個輸入緩沖器和一個與乘法器核心集成的輸出電流反饋放大器級組成，提供了一個不需要外部緩沖的完整可變增益放大器（VGA）系統。最大增益由兩個電阻器從外部設置，為設計提供了靈活性。最大增益應設置在+2 V/V和+100 V/V之間。在±5V電源下工作時，VCA822設備的增益控制電壓隨著控制電壓從+1 V到1 V的變化而以V/V為單位線性調整增益。例如，設置為+10 V/V的最大增益，VCA82設備在
1-V輸入，增益控制范圍為-1V輸入時為0.1V/V。VCA822器件具有出色的增益線性。對于最大增益為20 dB且增益控制輸入電壓在0 V和1 V之間變化的情況，增益偏差不超過±0.3 dB（在+25°C時最大）。

特征
150-MHz小信號帶寬
（G =+10 VN）
137 MHz，5 Vpp帶寬（G = +10 V）
0.1-分貝28 MHz時的平坦度
1700 V/us壓擺率
' 40-分貝放大調整范圍
高收益準確度：20分貝+0.3分貝
高輸出電流：+160 mA

引腳功能和配置

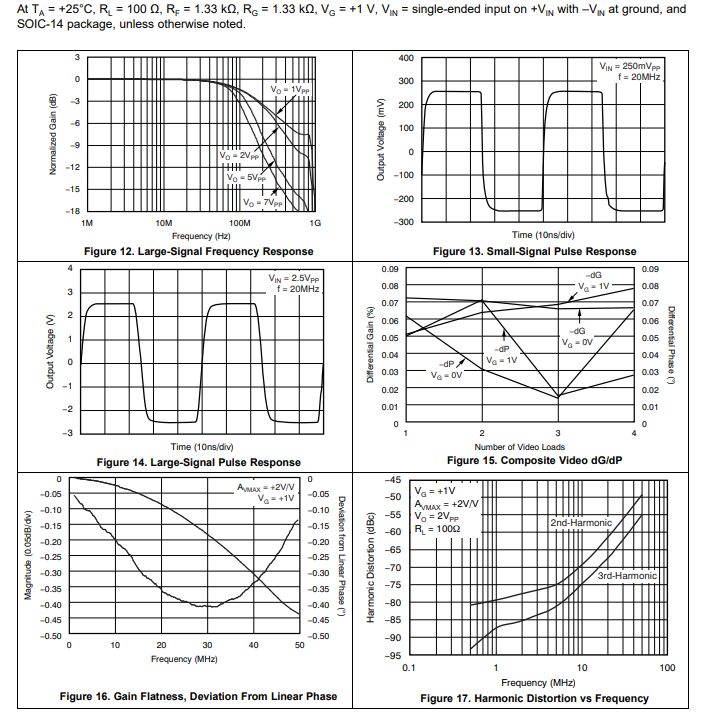

典型特性

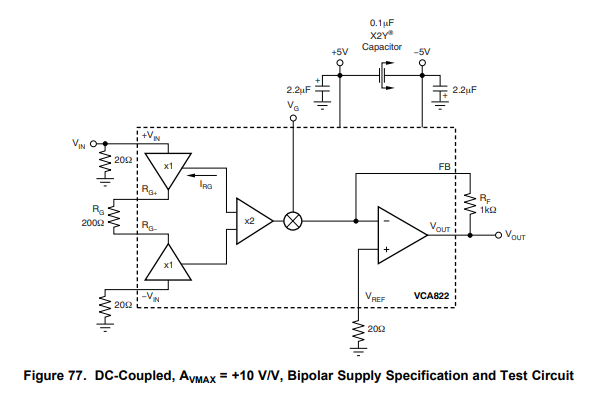

典型應用

應用
差分線路接收器

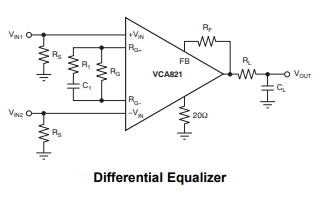

差異均衡器
脈沖幅度補償
可變衰減器
電壓可調主動過濾器
直接升級至LMH 6503
