針對目前USB-C的普及，許多的設備開始采用Type-C接口，這個接口支持正反插，支持功率大，支持的協議全，優點很明顯。而且，USB-C還可以使用現在流行的快充技術，讓充電器、充電寶、車充等電源輸出快充電壓給產品供電，無需攜帶多種充電器。在當今的電子設備市場中，快速充電技術已經成為一種不可或缺的功能。為了滿足這一需求，各種快充協議和芯片應運而生。

PD協議工作原理

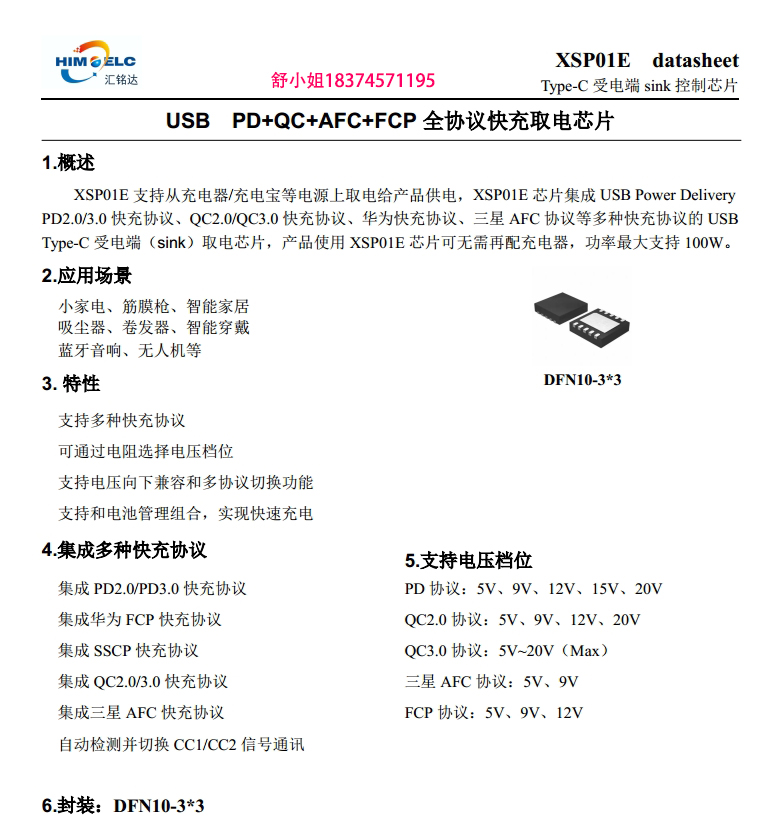

PD誘騙芯片是受電端的一種PD協議芯片，它內置了PD通訊模塊，通過與供電端（如PD充電器）的PD協議芯片握手通信，可以申請出需要的電壓給產品供電。本期介紹的匯銘達XSP01E是一款高性能PD誘騙芯片支持多種快充協議，輕松實現誘騙5V9V12V15V20V電壓

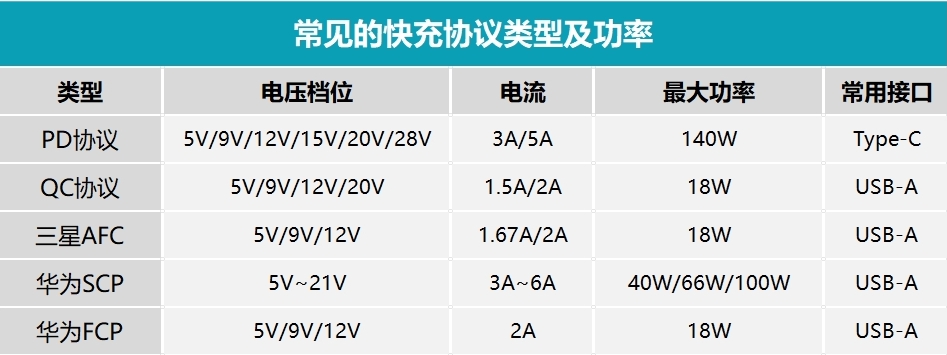

XSP01E作為一款在快充技術領域占據重要地位的PD快充電壓誘騙芯片，其卓越的性能和應用廣泛性正逐步改變著我們的充電體驗。在深入了解XSP01E之前，我們有必要先對PD快充和QC快充技術有一個基本的認識。

PD協議概述

Power Delivery（PD）快充技術，全稱Universal Serial Bus Power Delivery，是USB-IF組織推出的一種新的充電協議。它不僅支持更高的充電功率（最高可達240W），還實現了充電接口的統一，即采用Type-C接口，支持正反插，極大地提升了用戶體驗。PD快充通過智能協商電壓和電流，確保了充電過程的安全、快速與高效。

QC協議概述

Quick Charge（QC）快充技術，則是由高通公司主導的一種快速充電解決方案。它通過提高電壓和電流來實現快速充電，但相比PD快充，其支持的充電功率稍低，且主要應用于支持高通Quick Charge協議的設備上。QC快充技術同樣具有快速、高效的特點，為眾多智能手機和移動設備用戶帶來了便利。

XSP01E 誘騙協議芯片工作原理

XSP01E作為一款專為PD快充設計的電壓誘騙芯片，其核心功能在于通過模擬或“誘騙”充電設備，使其認為連接的是一個符合其充電需求的電源，從而實現快速充電。這種芯片在內部集成了電壓檢測、電流檢測和充電控制等多種功能，具有高度的集成度和智能化。

支持多種協議與電壓檔位

XSP01E支持USB PD、QC、AFC、FCP協議，能夠根據不同的充電設備和協議優先級，自動選擇合適的電壓檔位進行充電。它支持的電壓檔位包括5V、9V、12V、15V、20V等。

電壓檔位自動向下兼容和多協議切換功能

支持電壓檔位自動向下兼容，例如： 設定 12V 模式，優先獲取 12V， 若連接的充電器沒有 12V 最大是 9V， 則自動獲取充電器的 9V 檔位） ， 獲取快充協議順序（PD→QC→AFC→FCP）

通過電阻選擇電壓檔位

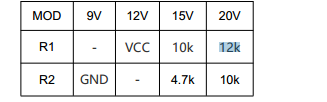

XSP01E支持通過電阻靈活選擇電壓檔位，例如需要20V電壓檔位，R1使用12K電阻 , R2使用10K 電阻。15V電壓檔位，R1使用10K電阻，R2使用4.7K電阻。12V電壓檔位R1接VCC,R2懸空。9V電壓檔位R1懸空，R2接地。（電阻采用 1%精度）

自動檢測并切換CC1/CC2信號通訊

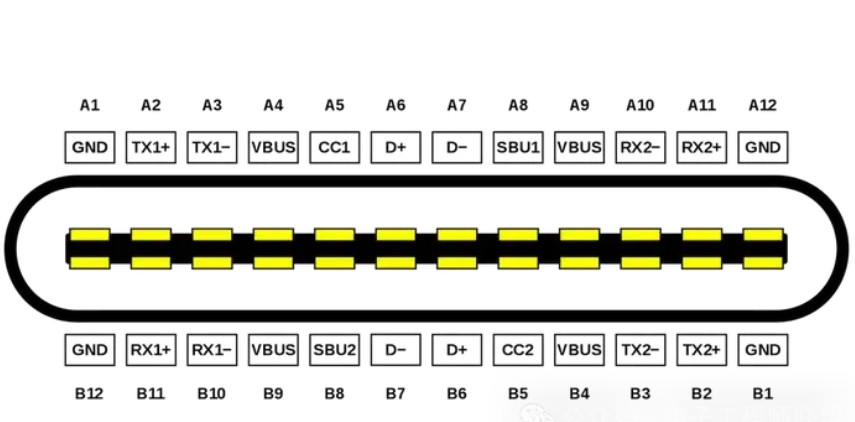

CC1/CC2支持自動識別并自動切換，在充電器和設備連接的時候，每次都是只有一個CC連接設備（反插就是連接另一個CC），另一個識別E-mark或懸空，在XSP01E程序里，會自動識別連接的是CC1還是CC2，然后自動做切換。

兼容性測試

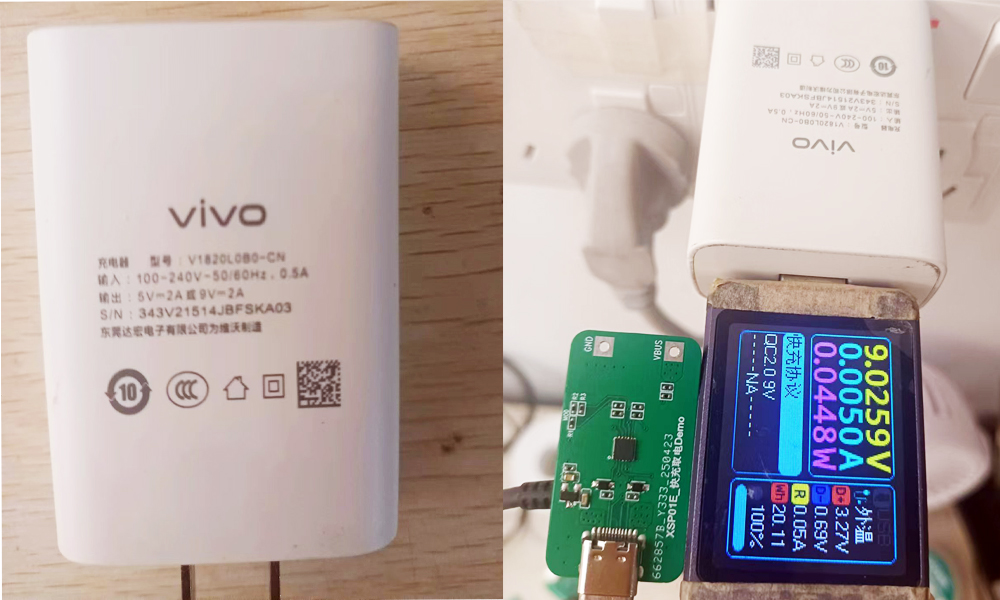

對于市面上的充電器基本上都做了兼容性測試 , 例如華為、小米、apple、三星、倍思、品勝、羅馬仕等等，測試結果得出XSP01E能夠誘騙出這些充電器的5V9V12V15V 20V電壓檔位

廣泛應用領域

XSP01E的廣泛應用領域也是其受歡迎的原因之一。它不僅被應用于小家電、智能家居等移動設備中，還逐漸擴展到藍牙音箱、無人機設備、醫療設備、工業測試等多個領域。其高度的兼容性和穩定性，使得XSP01E成為眾多設備制造商的首選快充芯片。
