在現代電子設備日益普及的今天，無線充電技術因其便捷性逐漸成為主流。理解無線充電器模塊的原理圖，不僅有助于優化使用體驗，還能為技術愛好者揭開其背后的科學面紗。本文將深入解析無線充電器的核心原理、電路設計及實際應用，通過專業術語與生活化比喻的結合，讓復雜的技術變得通俗易懂。

電磁感應：能量傳輸?shù)摹盁o(wú)形橋梁”

無線充電器的核心原理基于電磁感應，這一現象類似于變壓器的工作方式。發送端和接收端各有一個線圈，當發送端線圈通電后，會產生交變磁場，就像“看不見的波浪”向外擴散。接收端線圈捕捉到這些磁場波動后，將其轉化為電流，從而為設備充電。這種設計避免了物理插拔的繁瑣，實現了“隔空充電”的魔法感。

在實際電路中，交流市電首先通過全橋整流電路轉換為直流電，或以24V直流電源直接供電，為系統提供穩定的能量基礎。這一過程如同將湍急的河流（交流電）疏導為平靜的湖泊（直流電），確保后續能量傳輸?shù)姆€(wěn)定性。

諧振耦合：磁場中的“共鳴效應”

更高階的磁共振式無線充電系統則利用了諧振回路原理。發射線圈和接收線圈被調諧到相同頻率，類似于兩個音叉在相同音高下產生共振。這種設計能顯著增強電磁場耦合效率，使能量在較遠距離或非對準狀態下仍可高效傳輸。

以手機無線充電為例，發射端線圈產生的磁場就像廣播電臺的信號，而接收端線圈則是調頻收音機，只有頻率匹配時才能清晰接收“節目”（能量）。這種技術對線圈布局和頻率精度要求較高，但能有效減少能量損耗。

電路實現：從原理到落地的“工程密碼”

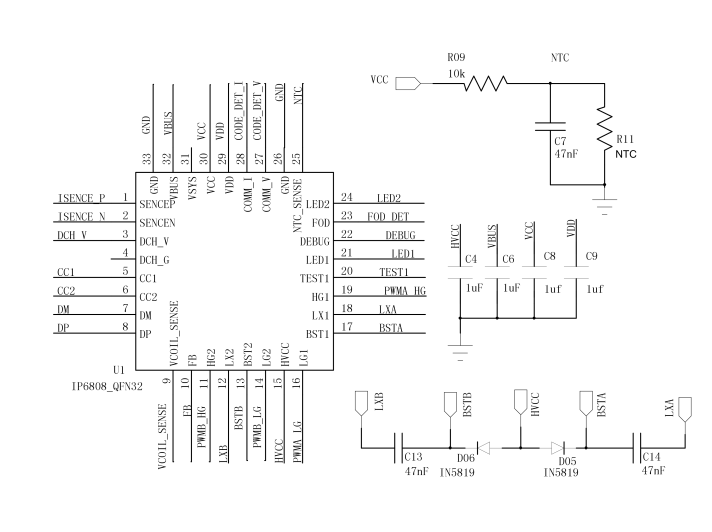

一個典型的無線充電器模塊電路圖包含整流、振蕩、功率放大和接收穩壓等環節。例如，某開源項目通過常用組件構建的電路可在5.2V電壓下輸出271mA電流，足夠?yàn)槭謾C(jī)或LED等低功耗設備供電。

整流環節如同“交通警察”，將方向混亂的交流電規范為單向流動的直流電；振蕩電路則像“節拍器”，產生高頻交變信號驅動線圈；功率放大模塊則充當“擴音器”，提升磁場強度。接收端通過整流和穩壓電路，將感應到的電能轉化為設備可用的穩定電流。

應用場景與未來展望

目前無線充電技術已從手機擴展到智能手表、耳機甚至電動汽車領域。其便利性在醫療設備（如植入式儀器）和工業機器人（免接觸供電）中尤為突出。然而，傳輸效率、發熱和標準化仍是技術突破的關鍵點。

未來，隨著GaN（氮化鎵）等高效半導體材料的普及，無線充電模塊有望進一步縮小體積、提升功率。而動態充電（如行駛中電動汽車充電）或?qū)⒊蔀橄乱粋€(gè)技術高地，重新定義“隨時隨地充電”的可能性。

通過拆解原理圖與技術細節，不難發現無線充電器模塊是電磁學與電子工程的完美結合。從咖啡廳的桌面充電板到手術室的無菌供電，這項技術正以“看不見的手”推動著生活與產業的變革。
