概述
LTC?2870 / LTC2871 是堅固的引腳可配置型多協議收發器，可支持 RS232、RS485 和 RS422 協議，采用單 3V 至 5.5V 工作電源。 LTC2870 可配置為采用共用 I/O 線路的兩個 RS232 單端收發器或一個 RS485 差分收發器。 LTC2871 提供了各采用專用 I/O 線路的兩個 RS232 收發器和一個 RS485 收發器的獨立控制。通過引腳控制的集成型終端電阻器實現了簡易的接口再配置，從而免除了增設外部電阻器和控制繼電器的需要。 半雙工開關提供四線式和二線式 RS485 配置。 環回模式負責將驅動器輸入引導至接收器輸出以進行診斷性的自測試。 RS485 接收器可在每根總線上支持多達 256 個節點，并執行針對浮動、短路或端接輸入的全故障安全運作。一個集成型 DC/DC 升壓轉換器采用一個纖巧 2mm x 1.6mm 電感器和一個電容器，從而免除了增設多個電源 (用于驅動 RS232 電平) 的需要。
數據表：*附件：LTC2870 LTC2871具集成型終端的RS232 RS485多協議收發器技術手冊.pdf

應用

• 可利用軟件選擇的 RS232 / RS485 / RS422 接口
• 銷售點終端
• 電纜直放站
• 協議轉換器

特性

• 一個 RS485 和兩個 RS232 收發器
• 3V 至 5.5V 電源電壓
• 20Mbps RS485 和 500kbps RS232
• 可自動選擇集成型 RS485 (120Ω) 和 RS232 (5kΩ) 終端電阻器
• 全雙工 / 半雙工 RS485 開關
• 高 ESD：±26kV (LTC2870)，±16kV (LTC2871)
• 邏輯環回模式
• 1.7V 至 5.5V 邏輯接口
• 支持多達 256 個 RS485 節點
• RS485 接收器故障安全功能消除了 UART 閉鎖
• LTC2870 可提供 H 級 (–40oC 至 125oC)
• 采用 28 引腳 4mm x 5mm QFN 和 TSSOP 封裝 (LTC2870)，及 38 引腳 5mm x 7mm QFN 和 TSSOP 封裝 (LTC2871)

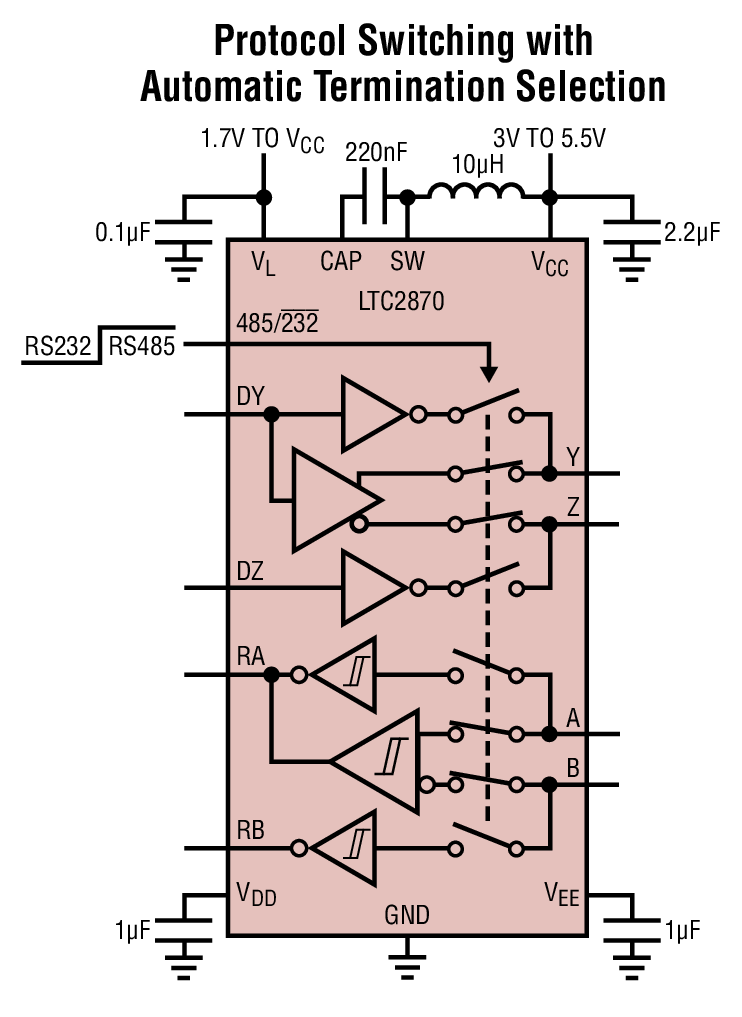

應用電路

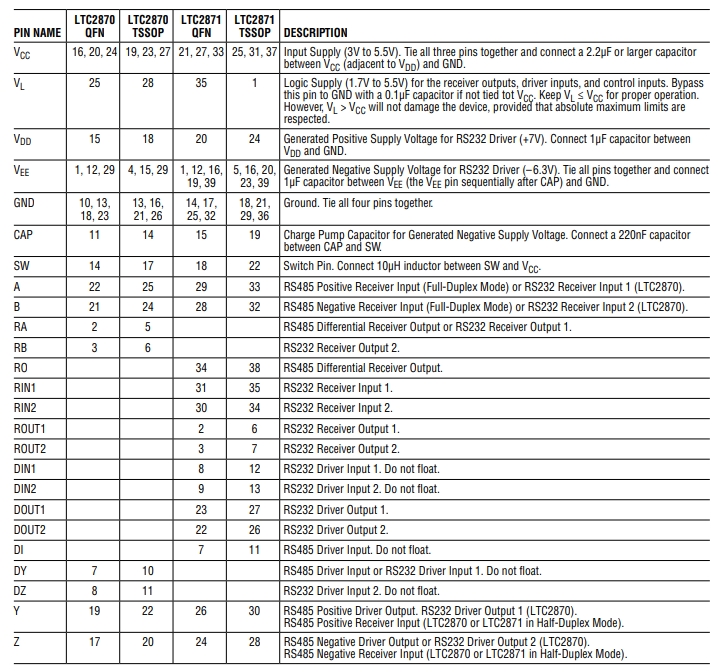

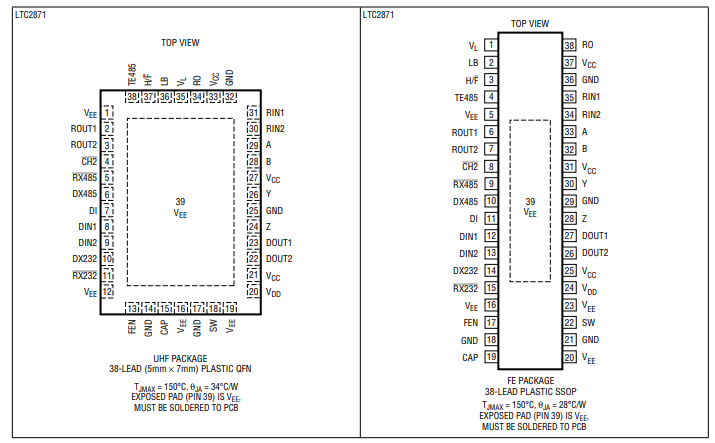

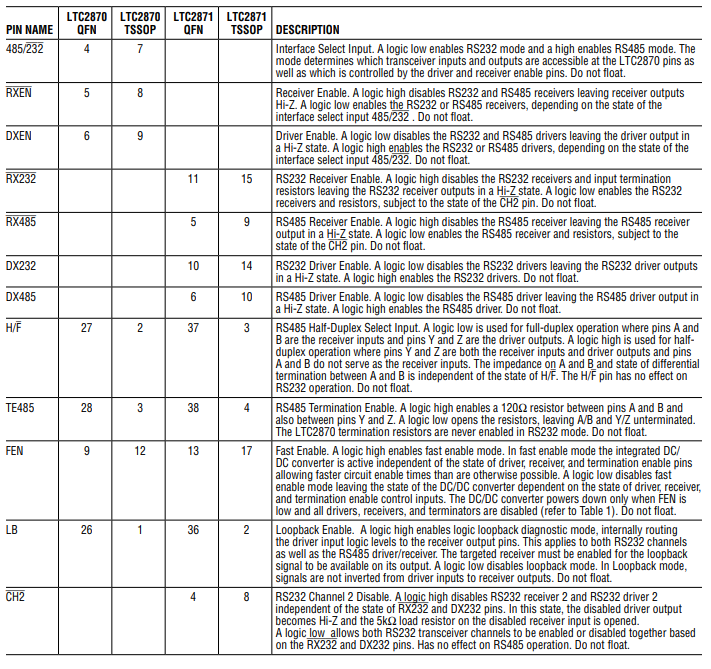

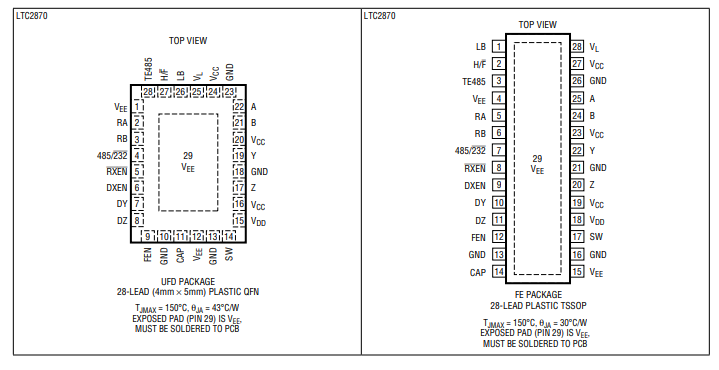

引腳配置描述

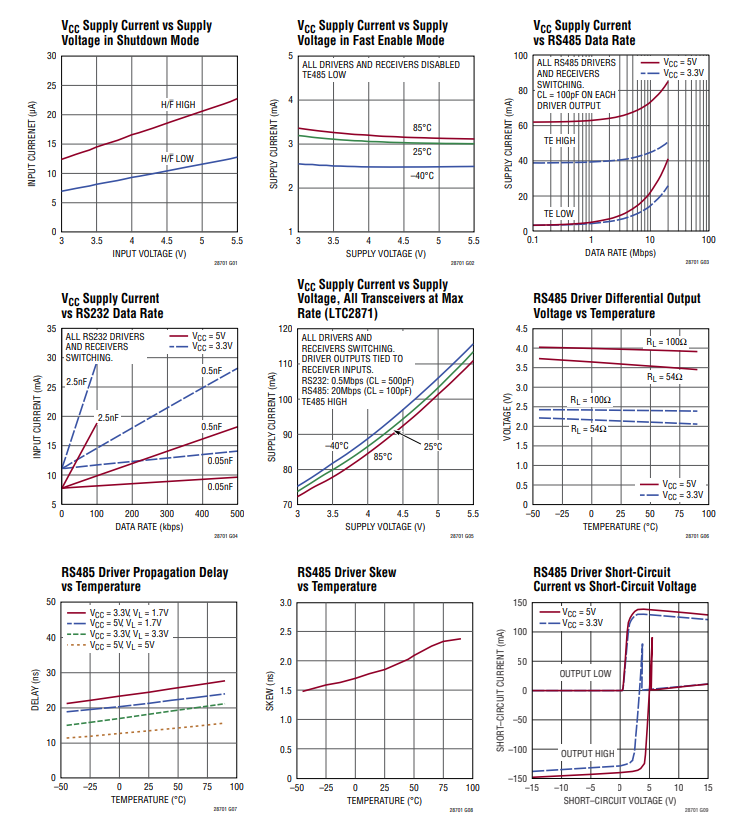

典型性能特征

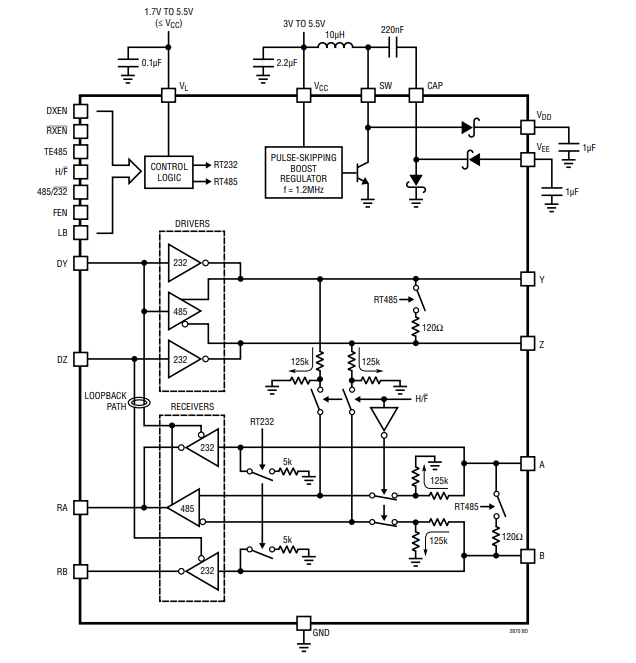

框圖

應用信息

概述

LTC2870和LTC2871是靈活的多協議收發器，支持RS485/RS422和RS232協議。這些器件可由單一3V至5.5V電源供電，也可選擇1.7V的邏輯接口電源。集成的DC/DC轉換器可提供RS232操作所需的正電源軌和負電源軌。自動選擇集成式終端電阻，涵蓋RS232和RS485協議，無需外部終端組件和切換繼電器。這兩款器件均具備環回控制功能，用于自測試和調試，以及邏輯可選的半雙工和全雙工RS485接口。

LTC2870提供單端口，可配置為RS232收發器，或根據485/232引腳的狀態配置為RS485/RS422接收器和驅動器。驅動器輸出和接收器輸入可通過DXEN和RXEN引腳獨立控制，實現RS232或所選協議下的RS485驅動器和接收器的獨立操作。

LTC2871將RS232和RS485收發器集成到獨立的I/O中，允許同時傳輸兩路RS232信號或一路RS485信號。每個協議的驅動器和接收器輸入均有獨立控制，具備邏輯反相模式RS232、DX485、RX485、單通道RS232操作等功能。禁用通道可使接收器輸入和驅動器輸出保持高阻態，從而與其他收發器共享線路。

這兩款器件均具有強大的抗靜電能力，RS232（LTC2870）和RS485（LTC2871）接口上的接收器和驅動器輸入/輸出在斷電和通電狀態下的人體模型（HBM）靜電放電額定值分別為 ±26kV 和 ±16kV。所有其他引腳的保護等級超過 ±4kV。

DC/DC轉換器

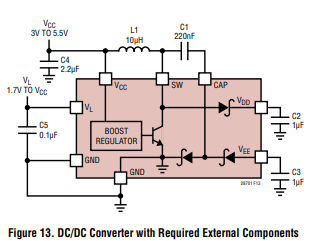

片上DC/DC轉換器由VCC輸入供電，生成7.0V的VDD電源和通過電荷泵產生的 -6.3V VEE電源，如圖13所示。VDD和VEE為RS232驅動器的輸出級供電，將輸出擺幅調節至保證大于 ±5V的電平。

DC轉換器需要一個10μH電感（L1）和一個2.2μF旁路電容（C4）。電荷泵電容（C1）為220nF，存儲電容（C2和C3）為1μF。如果C1更大，存儲電容可按比例增大，4.7μF也可使用。將C1 - C4放置在其相關引腳附近。

圖14展示了LTC2871演示電路（底部）中外部組件的布局。有關更多指導信息，請參閱布局注意事項部分。
