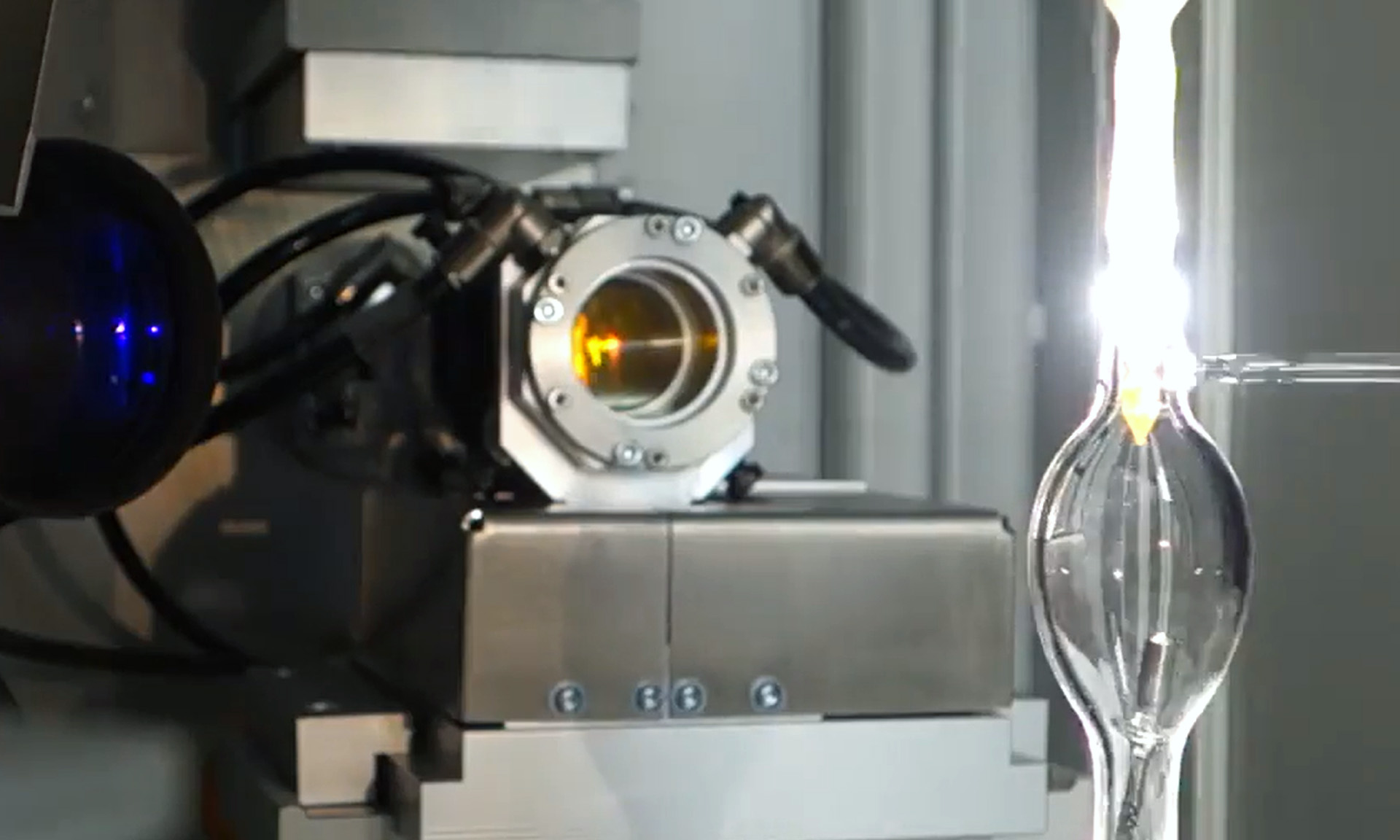

圖 1 .Arnold Ravensburg 玻璃燈泡的激光器熔化系統正在兩個地方熔化玻璃，以密封凸起。

1 kW Coherent 高意直流系列激光器提供該工業過程所需的性能、可靠性和成本組合，相干公司的支持使集成商的工作更加輕松。 憑借 100 多年的焊接經驗，機床制造商 Arnold Ravensburg(德國拉文斯堡)是該技術的能手。他們是激光器焊接的早期采用者，自 1985 年以來一直在構建自己的系統。

由于他們出色的專業知識，特別是使用二氧化碳激光器，世界各地的公司都在尋找 Arnold Ravensburg 來解決他們面臨的一些最困難的焊接挑戰。他們明白，該公司將開發定制解決方案，通常包含激光器、光束傳輸系統、夾具和零件處理機器人，而不是強制“一刀切”解決客戶的獨特問題。

Coherent 高意直流系列 CO2 激光器將輸出穩定性和一致性與高運行可靠性相結合，是集成商、線路制造商和最終用戶的理想選擇。”– Arnold Ravensburg 銷售總監 Hansj?rg Klotz

燈密封應用

2023 年，一家大型照明產品制造商與 Arnold Ravensburg 接洽，提供用于密封放電弧燈的系統。具體來說，圓柱形石英玻璃燈泡外殼必須熔化，以便與支撐陽極和陰極的內部陶瓷結構形成密封。這種密封必須是連續和氣密的，并圍繞燈泡的整個圓周延伸。這對于保留將在后續步驟中填充的高壓氣體混合物是必要的。這種密封必須持續燈泡的整個使用壽命。

該工藝需要在燈泡整個圓周周圍的兩個位置熔化玻璃，以便與內部陶瓷組件形成氣密密封。這將使燈泡在其使用壽命內保持其氣體填充。

最初，照明制造商用火焰進行了這種密封工藝。然而，在過去的 10 年里，他們已經遷移到激光器加工領域。他們發現激光器密封更可重復，使用溫度傳感高溫計系統使他們能夠更好地調節工藝，以提高一致性和產量。

不幸的是，他們最初的激光系統供應商遇到了質量和交付問題。他們正在尋找一家新供應商，該供應商可以提供更快、更一致的流程并準時交付。

這家照明制造商已經在 Arnold Ravensburg 工作過，因此他們很自然地就這個項目與該公司接洽。特別是由于這種應用的唯一實用來源是 CO2 激光器，Arnold Ravensburg 特別擅長這項技術。

CO2 激光器是必需的，因?yàn)闊襞莅j(luò)材料在可見光和近紅外光中是透明的。這意味著它不能用較短的波長激光器輕松處理 - 他們的光只會直接穿過材料，而不是被吸收以加熱它。

選擇激光器

雖然這種應用顯然需要 CO2 激光器，但 Arnold Ravensburg 首先必須確定工藝細節。他們發現，理想方法是在所需光斑施加激光能量的同時連續旋轉燈泡。這樣可以快速加熱燈泡。非接觸式高溫計持續監測材料溫度，當達到正確值時，激光器關閉。燈泡繼續旋轉，熔化的玻璃流動以進行密封。

Arnold Ravensburg 工程師意識到，由于工藝參數的潛在差異，他們無法同時執行這兩種密封。因此，兩個密封件按順序生產。限速因素是燈泡材料流動的速度，導致每次焊接大約需要三分鐘。

圖 2：當使用相干公司 DC 010 激光能量時，脈沖會持續旋轉 激光器

該工藝需要大約 800 W 的激光器功率。Arnold Ravensburg 選擇 Coherent DC 010 作為此應用的來源。這是我們 DC 系列高功率密封板放電 CO2 激光器的 1 kW 型號，功率可達 8 kW。

圖 3：DC 系列是擴散冷卻、高度穩定的多kW CO2 平板激光器，輸出功率從 1 kW 到 8 kW。

Arnold Ravensburg 銷售總監 Hansj?rg Klotz 指出：“幾個因素導致我們使用了 DC 010。” “我們的最終用戶認識到，與其他多千瓦 CO2 激光器中使用的快速流動結構相比，密封的板條放電設計具有更高的可靠性。它還具有更低的運營成本、更高的可靠性、更長的使用壽命和更長的維護間隔。此外，這些激光器經過密封，可以避免污染進入激光器的任何問題，這在工業環境中始終是一個問題。最后，DC 系列輸出功率在整個激光器使用壽命期間保持不變，確保出色的工藝一致性。”

攜手邁向成功

從 Arnold Ravensburg 等機器制造商的角度來看，Klotz 認為易于集成是一項顯著優勢。“我們以前多次使用相干公司直流系列激光器，在它們周圍構建系統非常簡單。它們提供真正的工業接口，可無縫安裝到現場總線環境中。我們的許多客戶都使用 Profibus 協議，特別是在德國，西門子控制器幾乎是通用的，而 DC 系列直接支持這一點。”

“另一個因素是相干公司本身，”Klotz 報告說。“我們認為 Coherent 高意是合作伙伴，我們總是很容易從他們那里獲得所需的支持和信息。例如，我們有時需要有關特定激光器光束特性的詳細數據進行光學計算，相干公司毫不猶豫地提供這些數據。”

“此外，我們的經驗是，相干公司的激光器具有出色的單元間一致性。因此，一旦我們?cè)O(shè)計了光學元件器件，就可以構建系統，知道不需要任何重大的單獨調整。這同樣適用于光束穩定性;安裝后不會改變。這與我們自己的設計理念非常匹配。Arnold Ravensburg 光束傳輸系統的設計使得更換鏡子時無需進行光學重新對準。但是，當然，這需要激光器指向本身保持穩定。”

Klotz 說：“這些是主流激光器，只需要每年一次的服務。” “我們可以安裝它們，而不必?fù)?dān)心現場的性能問題或故障。在我們的系統中使用 Coherent 高意 DC 系列激光器，可以消除我們和客戶面臨的麻煩。這讓他們回到我們身邊獲得更多。”
