概述

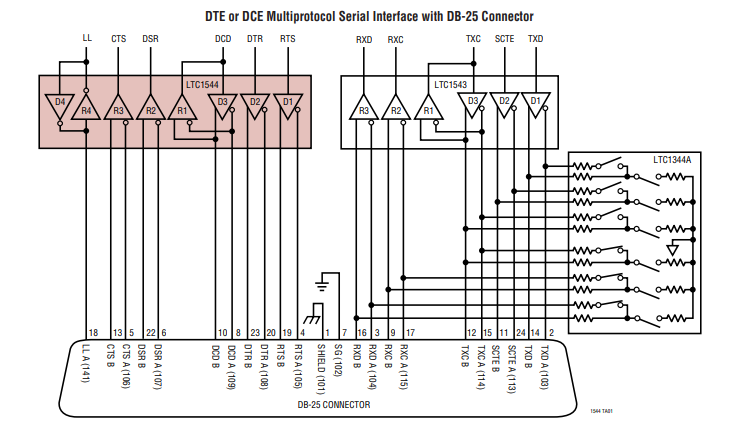

LTC 1546 是一種帶有片上電纜終端的 3 驅動器 / 3 接收器多協議收發器。 當與 LTC1544 配合使用時，該芯片組組成了一套完整的軟件可選擇 DTE 或 DCE 接口，這支持 RS232、RS449、EIA530、EIA530-A、V.35、V.36 和 X.21協議。 全部所需的電纜終端由 LTC1546 內部提供。 在大多數應用中，LTC1546 可取代一個 LTC1543 和一個 LTC1344A 而電路板不需有任何改變。

LTC1546 利用一個內部充電泵由一個單 5V 電源供電，它僅需要五只節省空間的表面安裝電容器。 LTC1546 采用的是 28 引線 SSOP 表面貼封裝
數據表：*附件：LTC1546帶終端的軟件可選擇多協議收發器技術手冊.pdf

應用

• 數據網絡
• 信息業務單元 (CSU) 和數據業務單元 (DSU)
• 數據路由器

特性

• 軟件可選擇的收發器支持： RS232、RS449、EIA530、EIA530-A、V.35、 V.36 和 X.21
• 經 TUV Telecom Services Inc.認證，符合NET1、NET2 和 TBR2 標準
• 片上電纜終端
• 與 LTC1543 引腳兼容
• 與 LTC1544 配合構成完整的 DTE (數據終端設備) 或 DCE (數據通訊設備) 端口
• 工作在 5V 單電源
• 占位面積小

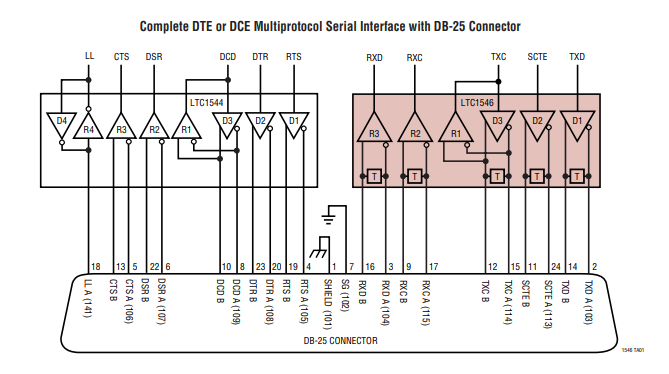

典型應用

典型性能特征

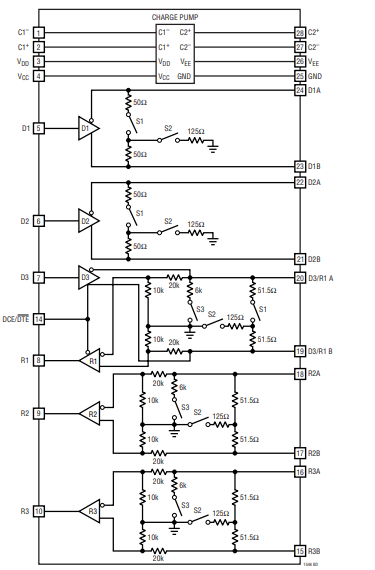

框圖

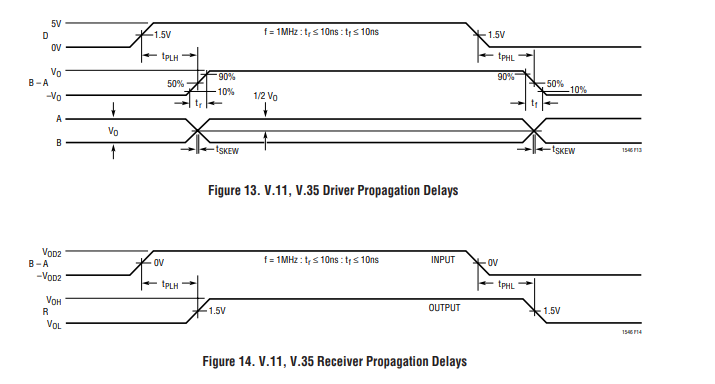

開關時間波形

應用信息

概述

LTC1546和LTC1544構成了一個完整的軟件可選數據終端設備（DTE）或數據通信設備（DCE）接口端口，支持RS232、RS449、EIA530、EIA530 - A、V.35、V.36和X.21協議。電纜終端在芯片上提供，無需采用分立元件設計。

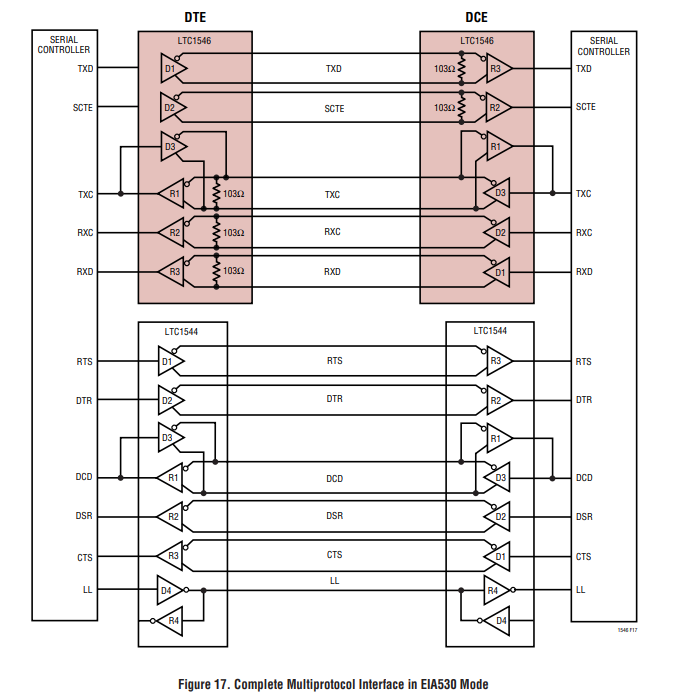

圖17展示了在EIA530模式下運行的完整DCE到DTE接口。每個端口的LTC1546部分用于生成和適當?shù)囟私訒r鐘和數據信號。LTC1544用于生成控制信號以及本地環回（LL）信號。

DCE/DTE引腳用于配置端口的電氣模式。該引腳為高電平時將端口配置為DCE模式，為低電平時配置為DTE模式。只需將相應的接口電纜插入連接器，即可選擇接口協議。模式引腳連接到連接器，如圖18所示，引腳（1）或線接地，其余引腳保持未連接狀態。內部上拉電流源可確保引腳未連接時為二進制1。

也可以使用跳線將模式引腳接地或連接到Vcc來進行模式選擇。

當拔出電纜，使所有模式引腳都未連接時，LTC1546/LTC1544將進入無電纜模式。在這種模式下，LTC1546/LTC1544的電源電流降至小于500μA，并且LTC1546/LTC1544驅動器輸出被強制進入高阻狀態。同時，LTC1546的R2和R3接收器通過103Ω電阻進行差分終端連接，LTC1546和LTC1544上的其他接收器通過30kΩ電阻接地。

模式選擇

使用模式選擇引腳M0、M1和M2選擇接口協議（見表1）。

例如，如果將端口配置為V.35接口，模式選擇引腳應設置為M2 = 1，M1 = 0，M0 = 0 。

對于控制信號，驅動器和接收器將在V.28（RS232）電氣模式下工作。對于V.35數據信號，驅動器和接收器將在V.35電氣模式下工作。
