在現代電子設備高度依賴穩定電力的背景下，電力中斷與電壓波動已成為不可忽視的風險源。微型UPS（不間斷電源）以其緊湊設計與高效能特性，為路由器、安防監控、工業傳感器等設備提供了關鍵的應急電力保障。

升壓芯片作為微型UPS的核心組件，負責將電池電壓轉換為設備所需電壓，確保斷電時穩定供電。其高效轉換延長續航，動態調節防止波動，并集成多重保護機制。選型需適配不同場景，保障設備不間斷運行。

UPS該如何選擇合適的升壓芯片 ？

什么是UPS ？

UPS（不間斷電源，Uninterruptible Power Supply）是一種在電力中斷或電壓異常時，立即為電子設備提供備用電源的裝置。其核心作用是通過內置電池（鉛酸電池或鋰電池）和智能電路，在斷電瞬間（毫秒級）切換至電池供電，確保設備持續運行，避免數據丟失、硬件損壞或系統中斷。

它主要由以下幾大核心模塊組成：
1、充電管理電路：
就像 “電池管家”，負責對鋰電池進行恒流 / 恒壓充電，實時監測電量，讓電池時刻保持最佳狀態。
2、升壓 / 降壓電路（DC-DC 轉換器）：
作為微型 UPS 的 “電壓調節器”，能將鋰電池 3 - 8.4V 的電壓，升壓至設備所需的 5V、12V、24V、48V 等，也可根據需求降壓調節。
3、電源切換電路：
借助 MOSFET 或繼電器，實現市電與電池供電的快速切換，切換時間小于 10ms，確保設備不會因斷電而重啟。
4、保護與監測模塊：
內置過流、過壓、短路及溫度保護機制，同時實時監測輸入 / 輸出電壓、電流等參數，為系統安全保駕護航。

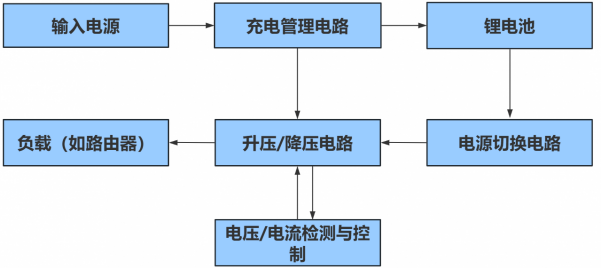

mini UPS的電路框架圖：

升壓芯片在UPS的核心作用

在UPS（不間斷電源）系統中，升壓芯片是確保備用電源高效、穩定運行的關鍵組件，其作用主要體現在以下幾個方面：

1、電壓轉換

將電池的低電壓升壓至設備所需電壓（如5V、12V、24V等），解決電壓不匹配問題。

2、電流穩定

動態調節輸出電流，防止電壓波動導致設備異常重啟或損壞。

3、高效轉換

通過高轉換效率（>90%）減少能量損耗，延長備用供電時間。

4、多重保護

集成過壓、過流、短路及溫度保護機制，確保系統安全運行。

5、無縫切換

在斷電瞬間快速切換至電池供電，保障設備持續運行不中斷。

四款升壓芯片選型建議：

場景化適配方案

根據設備功耗、電壓需求及環境復雜度選擇合適的芯片，下面小編將會從參數對比來總結選型建議。

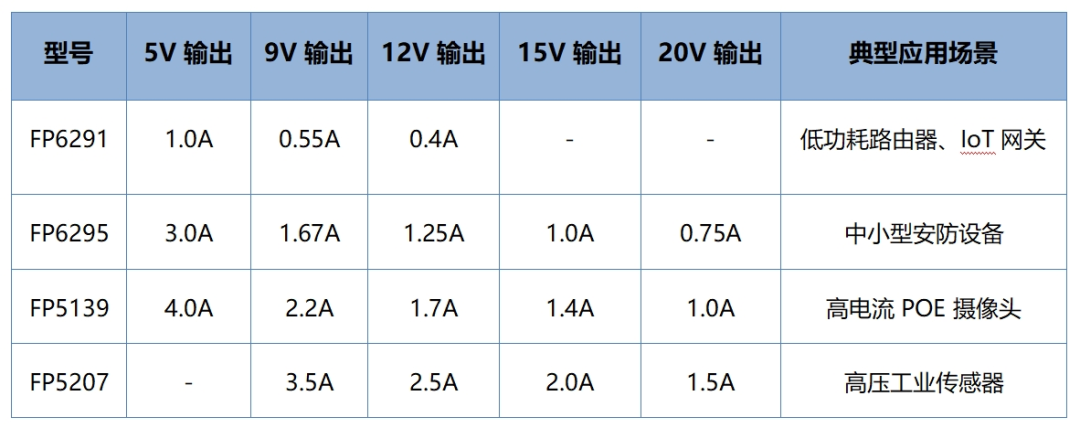

1. 單節鋰電池輸入（3 - 4.2V）選型表

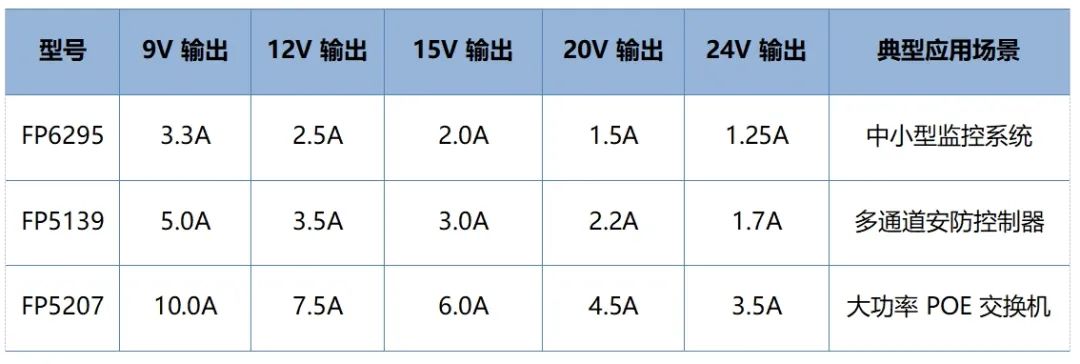

2. 雙節鋰電池輸入（6 - 8.4V）選型表

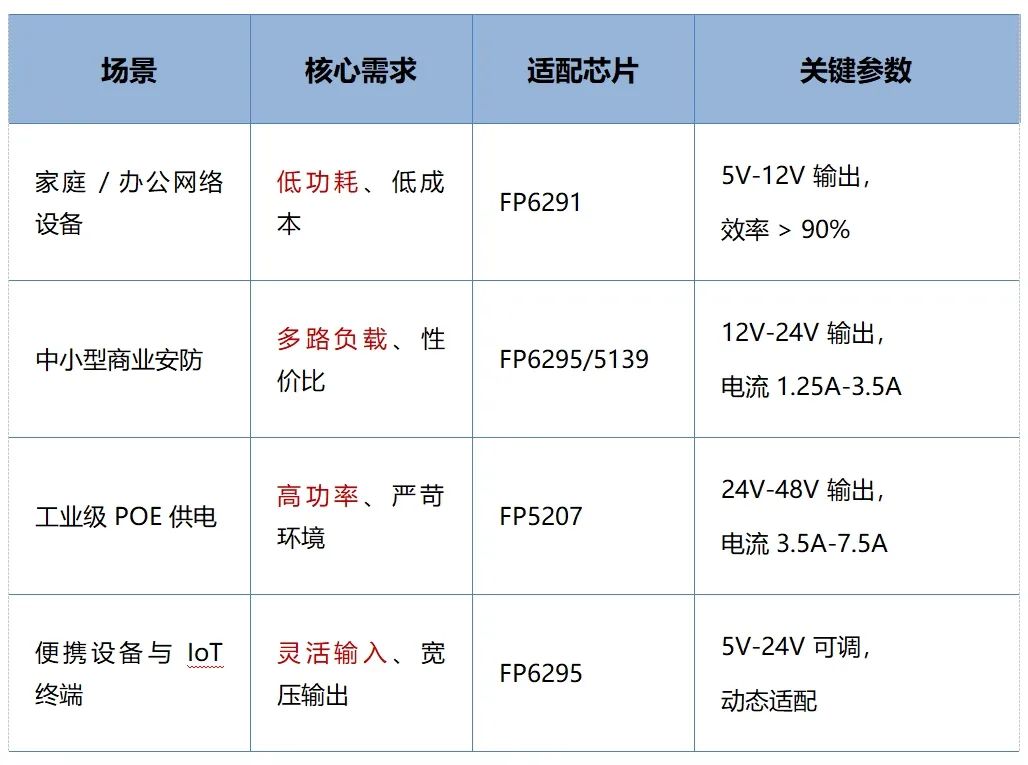

3.選型總結表

FP6291：輕量級供電首選；

FP6295：靈活高性價比；

FP5139：多路高電流保障；

FP5207：工業級大功率之選。

選型時需結合電池類型、輸出需求及場景復雜度，選擇適配型號，以實現最優供電方案。

在對電力穩定性要求越來越高的今天，微型 UPS 與高性能升壓芯片的搭配，為中小型電子設備提供了經濟又可靠的備用電源方案。

通過科學選型和合理設計，能大大降低斷電風險，提升設備可靠性。

如果您有進一步的技術探討或方案定制需求，歡迎隨時聯系我們的工程師團隊！
