LMV641 10MHz、12V低功率放大器技術手冊
LMV641 是一款低功耗、寬帶寬運算放大器，其擴展電源電壓范圍為 2.7V 到 12V。
數據手冊：*附件：LMV641 10MHz、12V低功率放大器技術手冊.pdf
該器件 的 增益帶寬積為 10MHz，且在 138μA 的典型電源電流下具有單位增益穩定性。其他主要規格如下：PSRR 為 105dB、CMRR 為 120dB、VOS 為 500μV、輸入參考電壓噪聲為 14nV/√Hz 以及 THD 為 0.002%。此款放大器具有一個軌至軌輸出級和一個包括負電源的共模輸入電壓。
LMV641 器件可在 ?40°C 到 +125°C 的溫度范圍內運行，同時提供可節省電路板空間的 5 引腳 SC70、SOT-23 和 8 引腳 SOIC 封裝。
特性
? 指定的 2.7V 和 ±5V 性能
? 低功耗電源電流：138μA
? 高單位帶寬增益積：10MHz
? 最大輸入失調電壓：500μV
? CMRR：120dB
? PSRR：105dB
? 輸入參考電壓噪聲：14nV/√Hz
? 1/f 轉角頻率：4Hz
? 2kΩ 負載下以電源軌為基準的輸出擺幅為 40mV
? 總諧波失真：1kHz、2kΩ 時為 0.002%
? 溫度范圍 -40°C 至 125°C
引腳功能和配置

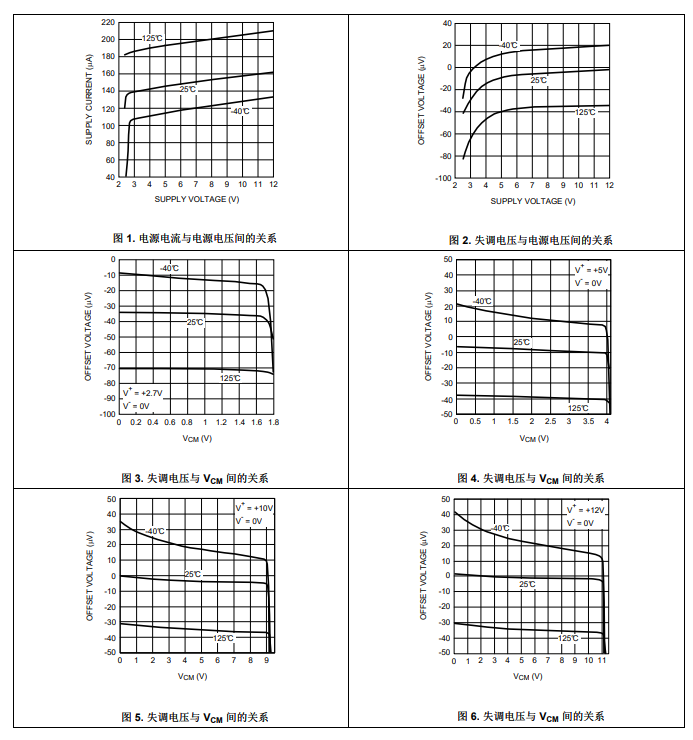

典型特性

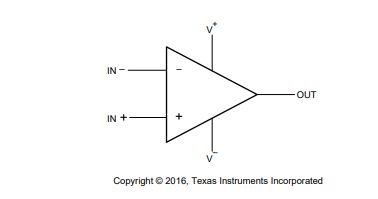

功能方框圖
應用范圍
? 便攜式設備
? 電池供電系統
? 傳感器和儀表
