概述
AD74416H 是一個四通道、軟件可配置的輸入和 用于工業控制應用的輸出設備。The AD74416H 在單個芯片上集成廣泛的用例。 這些用例包括模擬輸入/輸出、數字輸入/輸出、 電阻溫度檢測器 （RTD） 和熱電偶測量 能力。

該AD74416H還具有集成的高速公路可尋址遙控器 每個通道的傳感器 （HART） 調制解調器。輸入和輸出 通信和所有四個通道的 HART 通信 都使用單個串行外設接口支持 （SPI） 的 S S Package

AD74416H 提供 2 個地址引腳，最多可支持 4 個 具有單個 SPI 總線的設備。數字輸入/輸出可以是 通過 SPI 或通用輸入/輸出 （GPIO） 訪問 pins 以支持更高的數據速率。

AD74416H 具有 16 位數模轉換器 （DAC） 每通道和一個 24 位 Σ-Δ 模數轉換器 （ADC） 的 S MissAV.AD74416H 包含一個高精度 2.5V 片上 可用作 DAC 和 ADC 基準的基準電壓源。

AD74416H 支持自適應電源切換，這允許 輸出級在兩個獨立的 電源。這種過渡能力總體上可節省高達 40% 的成本 功耗，從而減少模塊中的散熱。
數據表：*附件：AD74416H四通道、軟件可配置輸入和輸出，帶HART調制解調器技術手冊.pdf

應用

• 工業控制系統
• 過程控制
• 工廠自動化

特性

• 四通道軟件可配置輸入和輸出
• 自適應功率開關可將功耗降低 40%
• 單個引腳的多種可配置模式
  • 電壓輸入/輸出
  • 電流輸入/輸出
  • 數字輸入/輸出
  • 2 線或 3 線 RTD 測量
  • 熱電偶測量
• 螺釘端子面向引腳的過壓容限，通電或未通電
• 輔助感應引腳
• 10ppm/°C 參考溫度系數
• 24 位 Σ-Δ ADC 具有可選的 50Hz 和 60Hz 抑制
• 每通道 16 位單調 DAC
• 單極和雙極能力
• 每個通道集成 HART^?^ 調制解調器
• 片上診斷
  • 開路和短路檢測
  • 輔助通道測量
  • 電源測量
• 內部溫度傳感器，精度 ±5°C
• SPI 兼容
• 最多可尋址 4 臺設備
• 看門狗定時器
• 寬電源范圍
• 溫度范圍：?40°C 至 +105°C
• 采用 64 引腳 LFCSP 封裝

框圖

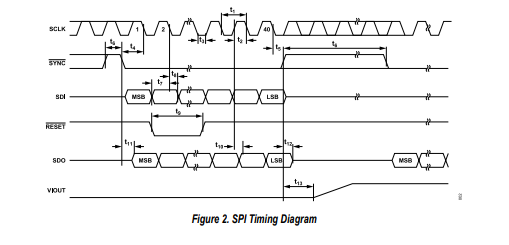

SPI時序圖

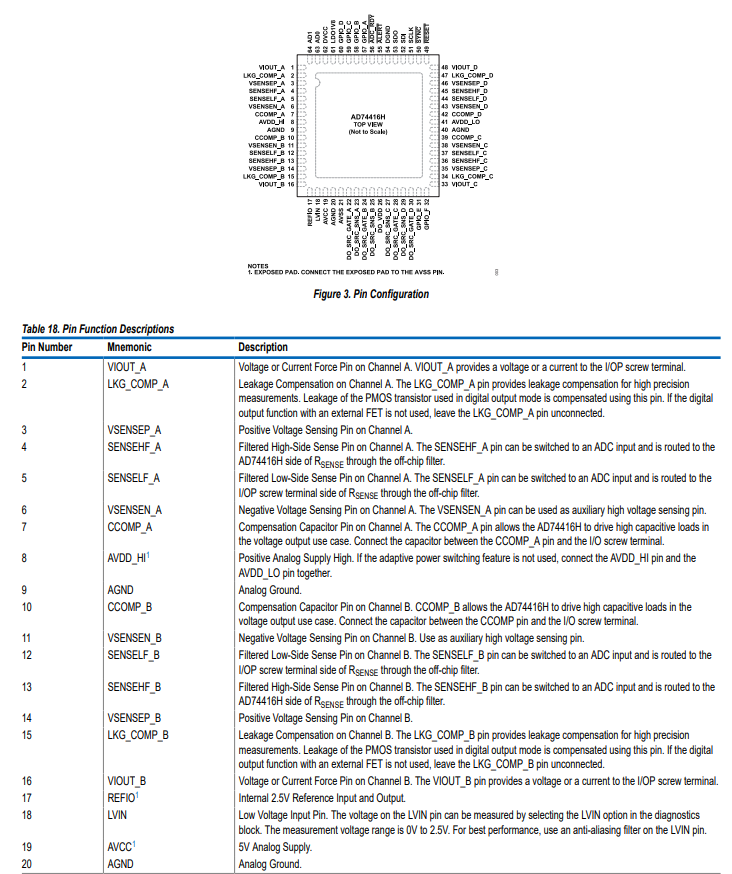

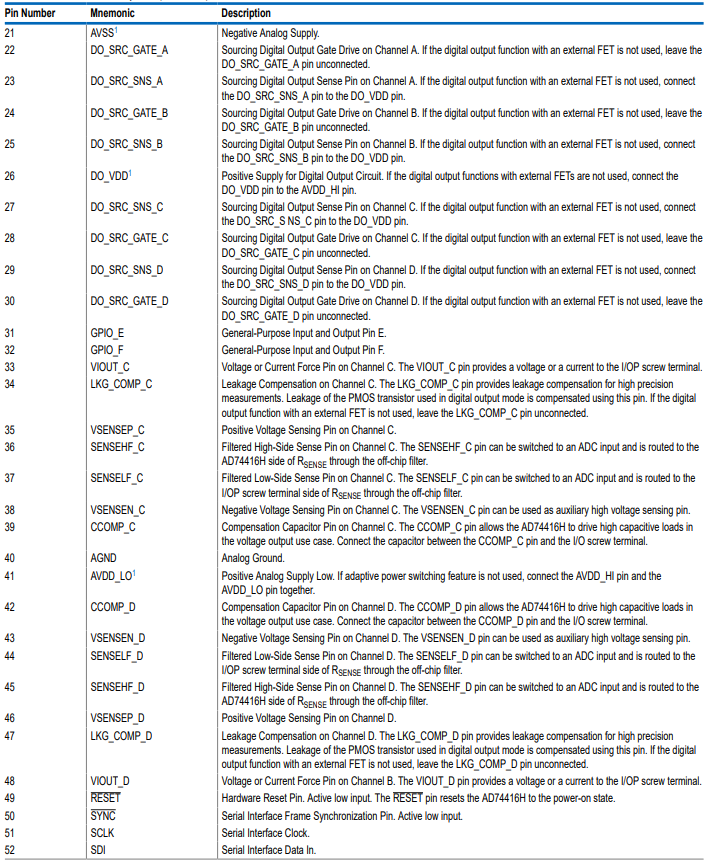

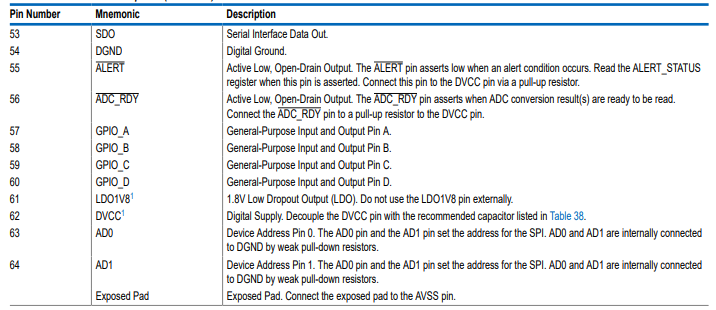

引腳配置描述

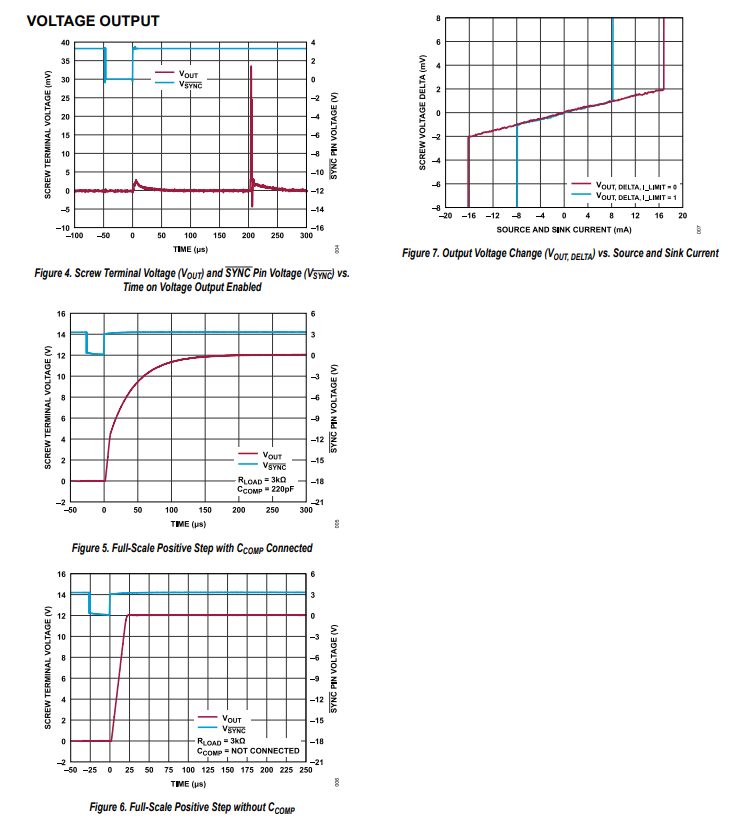

典型性能特征

工作原理

AD74416H是一款四通道軟件可配置輸入輸出設備，專為滿足過程控制和工廠自動化應用的需求而設計。該設備提供完全集成的單芯片輸入輸出解決方案。AD74416H具備一個24位Σ-Δ ADC、16位DAC，采用9mm × 9mm、64引腳LFCSP封裝。AD74416H還集成了四個HART調制解調器，其中一個用于通信。

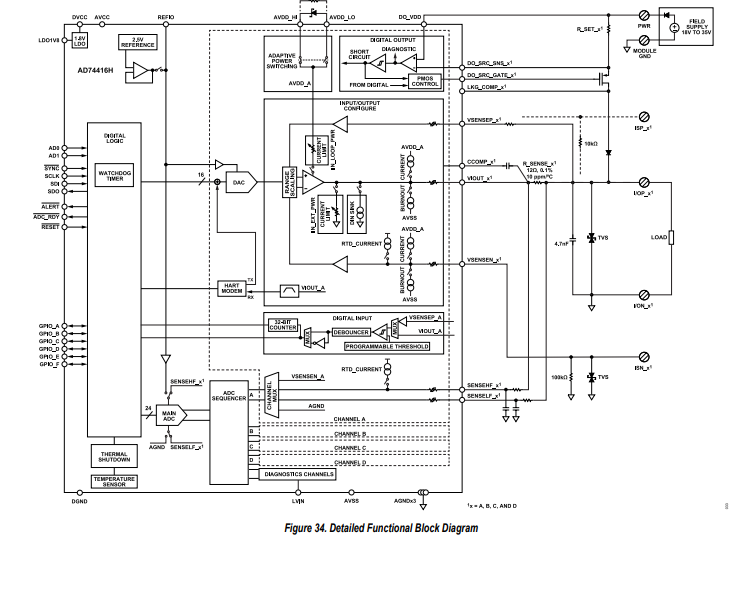

通過向配置寄存器寫入數據來配置通道。用戶可通過AD74416H寄存器映射表優化每種工作模式的默認配置。AD74416H的詳細功能框圖見圖34。
