概述
MAX22910 是一款工業高端開關，用作電流源輸出設備。高端開關的導通電阻 RON 為 21mΩ（典型值）和 40mΩ（最大值）。最大負載電流受到限制，并通過 CURLIM 電阻器設置在 0.7A 至 9A 范圍內，精度為 ±10%。在+100°C 環境溫度下，最大連續負載電流高達 7A。

如果 OUT 不低于 GND，則 MAX22910 可在高達 80V（最大）的電源電壓下工作。VL 邏輯電源允許在 1.6V 至 5.5V 范圍內靈活調整邏輯接口電平。
數據表：*附件：MAX22910具有高級診斷和負載電流監控功能的21mΩ、80V高側開關技術手冊.pdf

當開關打開且負載電流低于 WBSET 電阻設置的 1mA 至 7mA 范圍內的閾值時，開路檢測會檢測到接線故障。

IMON 電流輸出端的精確負載電流監控功能可在設備未處于限流值范圍內時，以 ±4% 的精度在 2A 至 9A 之間監控負載電流，并在 0.7A 至 2A 之間以 ±6% 的精度監控負載電流。

MAX22910 具有短路、過流和熱過載保護功能。通過在 OUT 處連接一個外部 TVS 二極管并用高鉗位電壓鉗位電感反沖能量，實現快速負載關閉時間。

MAX22910 采用緊湊型 4.5mm x 5.75mm FC2QFN 封裝，規定工作在-40°C 至 +125°C 環境溫度范圍內。

應用

• 工業數字輸出模塊
• 安全輸出模塊
• 商用車控制器
• 電機保持制動器

特性

• 降低功耗并減少散熱
  • TA = 125°C 時導通電阻為 40mΩ（最大值）
  • 無負載時電源電流為 1.2mA（典型值）
  • 可調輸出限流值 0.7A 至 9A
• 穩健性和先進診斷功能
  • 80V 最大電源范圍
  • 獨立負載電流監測輸出
  • 監控負載電流超過 700mA 時精度為 ±6%（最大）
  • 開關閉合時的斷線檢測
  • 可調開路檢測閾值
  • 熱過載和短路保護
  • 過載診斷輸出
  • 工作環境溫度范圍為 ?40°C 至 +125°C
• 高速運行
  • 110μs（最大值）開啟傳播延遲
  • <1μs（典型值）IMON 響應時間
• 設計靈活性
  • 電源電壓為 4.75V 至 80V
  • 1.6V 至 5.5V 的邏輯電壓接口 VL
  • 緊湊型 4.5mm x 5.75mm FC2QFN

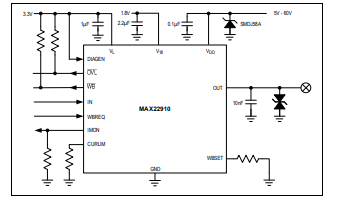

簡化應用程序圖

時序圖

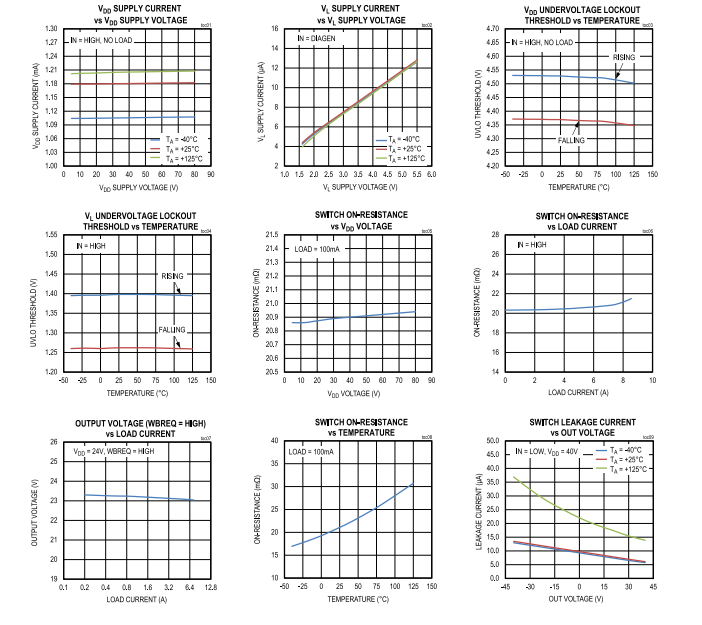

典型操作特性

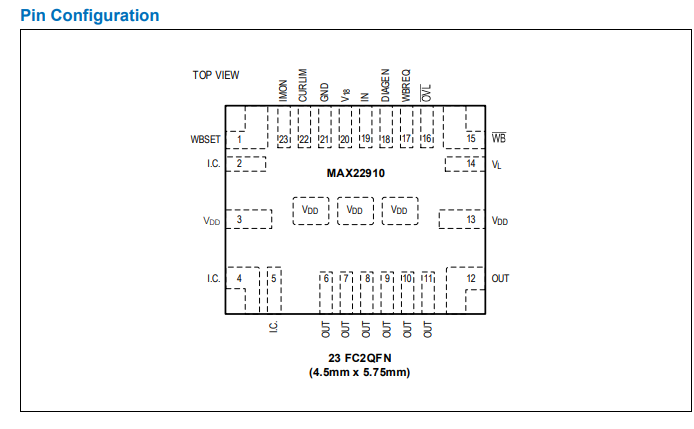

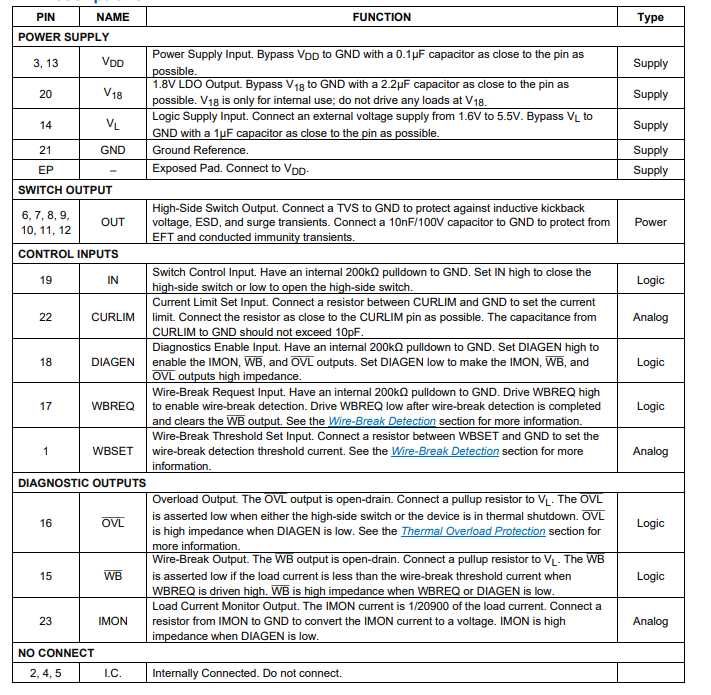

引腳配置描述

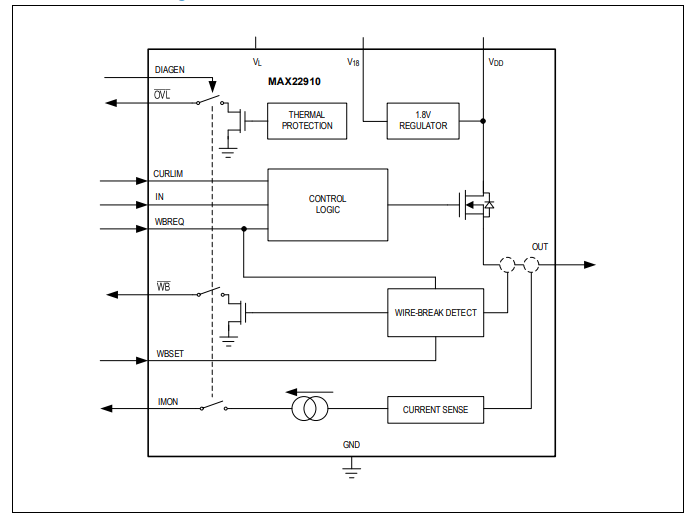

框圖

應用信息

感性負載切換

在感性負載斷開過程中，需要妥善耗散感性反沖能量，以避免MAX22910因OUT引腳處的電壓超過其最大額定值而受損。接地未連接的感性負載會在高端開關輸出端產生負向反沖電壓。MAX22910未配備內部鉗位電路來抵御此類反沖能量。因此，需要一個外部瞬態電壓抑制（TVS）二極管來安全鉗位電壓并耗散反沖能量。

選擇一個TVS二極管，將（VDD - OUT）電壓限制在小于 +85V（最大值），并且其額定功率和封裝尺寸能夠在所需的關斷時間內安全耗散反沖能量。鉗位電壓更高的二極管會導致更快的關斷時間。

TVS二極管可以是接地參考型或VDD參考型。接地參考型TVS二極管的優勢在于，其在二極管中耗散的能量遠低于VDD參考型二極管，這使得選擇TVS二極管更為容易。VDD參考型TVS二極管的優點是，在較低電源電壓下，反沖能量能更快地在二極管中耗散，但鉗位能量要高得多，可能高達負載電感能量的2倍，具體取決于電源電壓和鉗位配置。

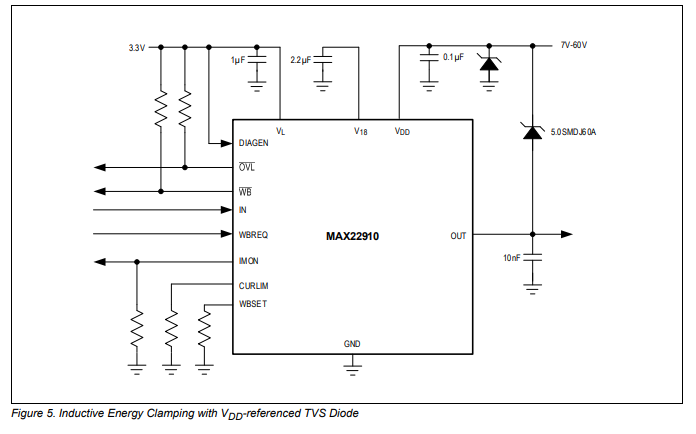

圖5展示了MAX22910在高端數字輸出應用中的情況，支持高達60V的電源電壓，同時在30V的VDD電源下實現36.7V（最小值）的電感負載鉗位電壓。TVS二極管允許在60V電源下實現2.24A電流的電感鉗位。
