華昕電子整理20個晶振使用過程最常見且很有趣的問題，并且一一解答。

晶振應用常見問題1、晶振會爆炸嗎？

不會！晶振內部已抽真空并充氮?dú)猓瑳](méi)有易燃物。

2、無源晶體有正負極嗎?

沒有，不必?fù)?dān)憂貼反。

3、負載電容和外接電容有區別嗎？

有，負載電容使晶振出廠前就設置好的，外接電容是無源晶振在電路應用中頻率輸出腳與輸入腳接的電容元件。

4、晶振怕水嗎？

怕！金屬焊盤遇水容易氧化，會影響后期焊接。

5、無源晶振一定要接外接電容嗎？

一般情況下需要外接電容，其作用是對晶振在實際應用中的輸出頻率進行微調，使其盡量靠近頻率中心點。

6、10PPM與30PPM，哪個精度更高？

10PPM，這個數值越小，越接近0ppm，說明晶振精度越高。

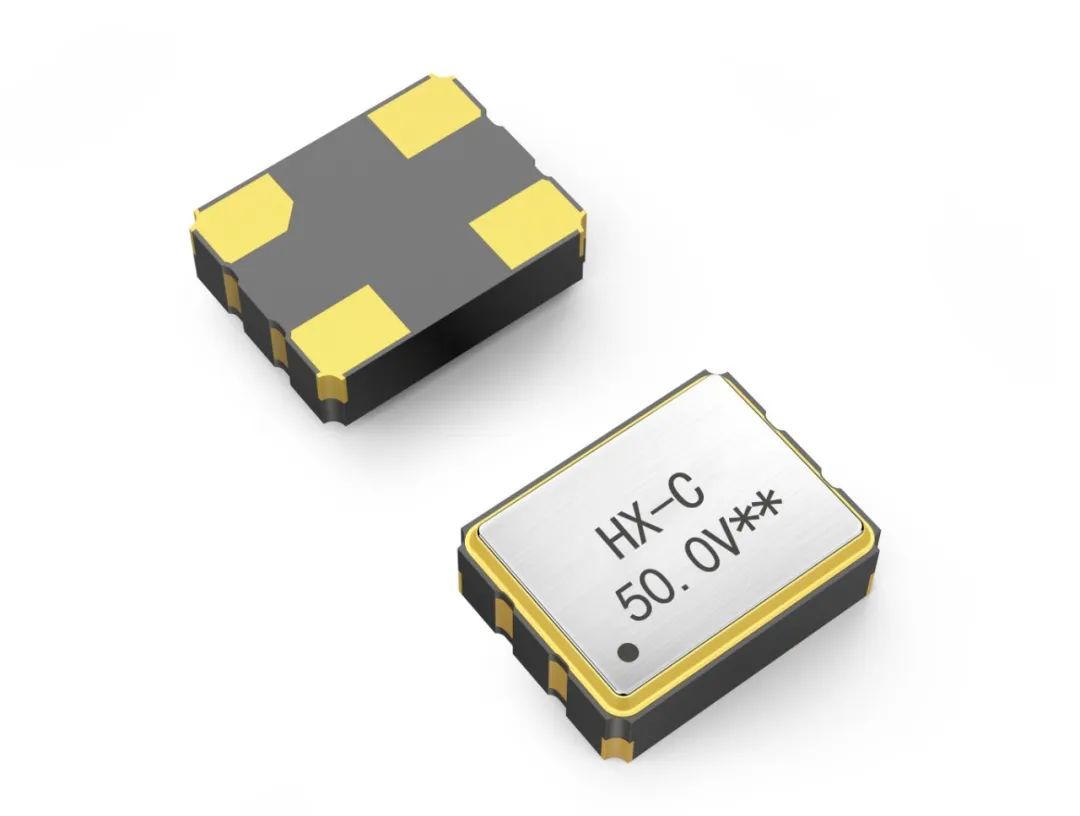

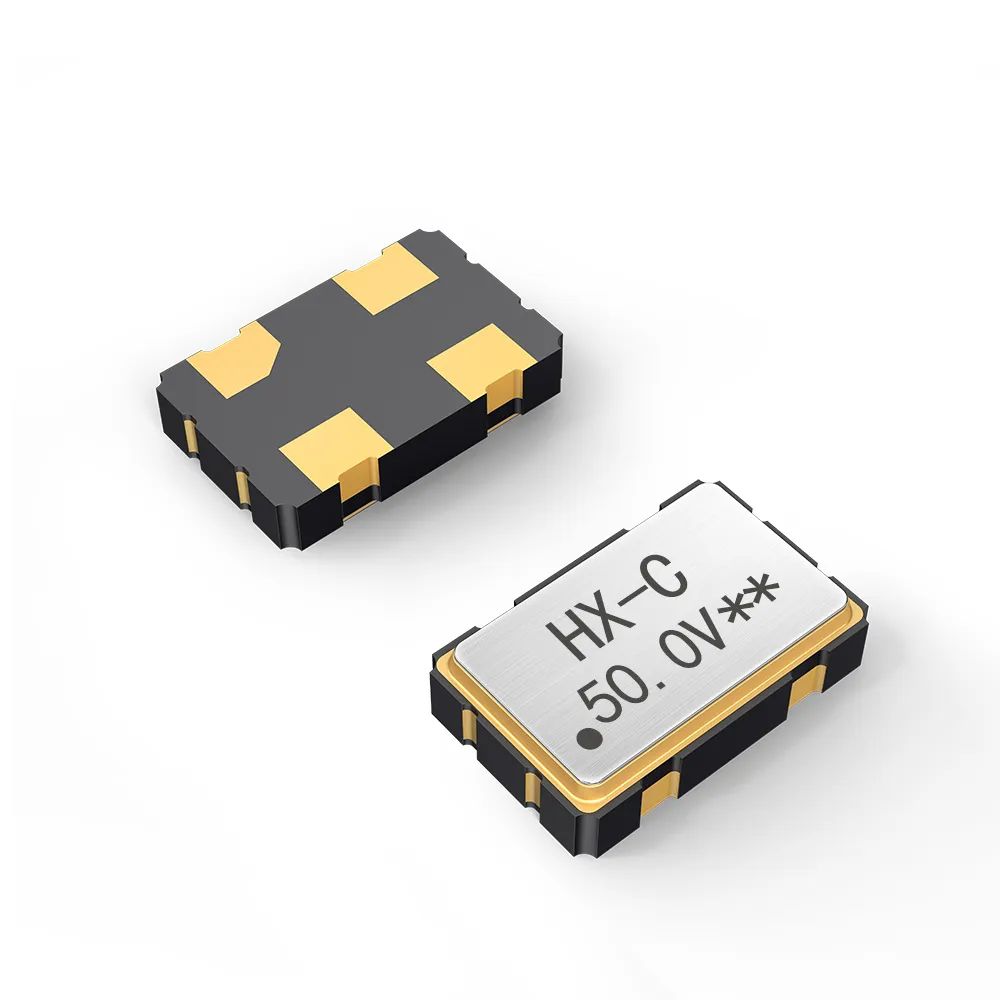

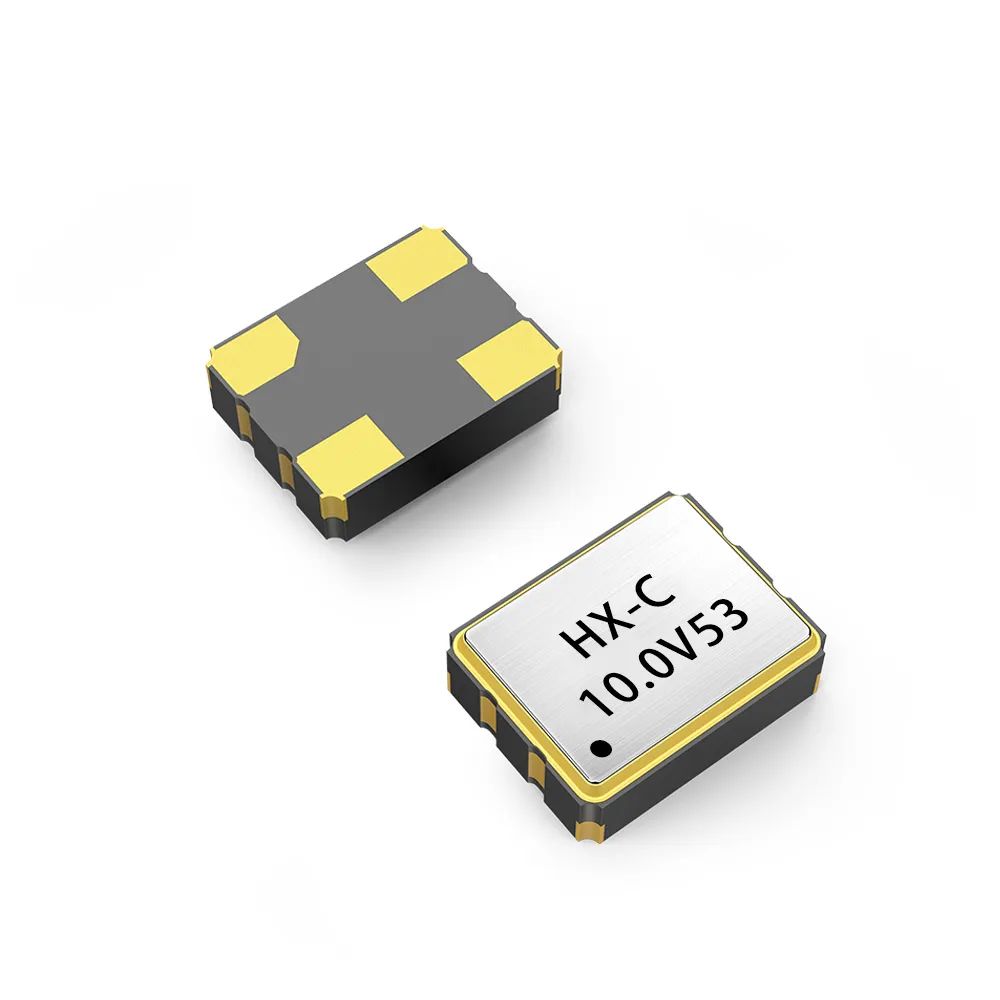

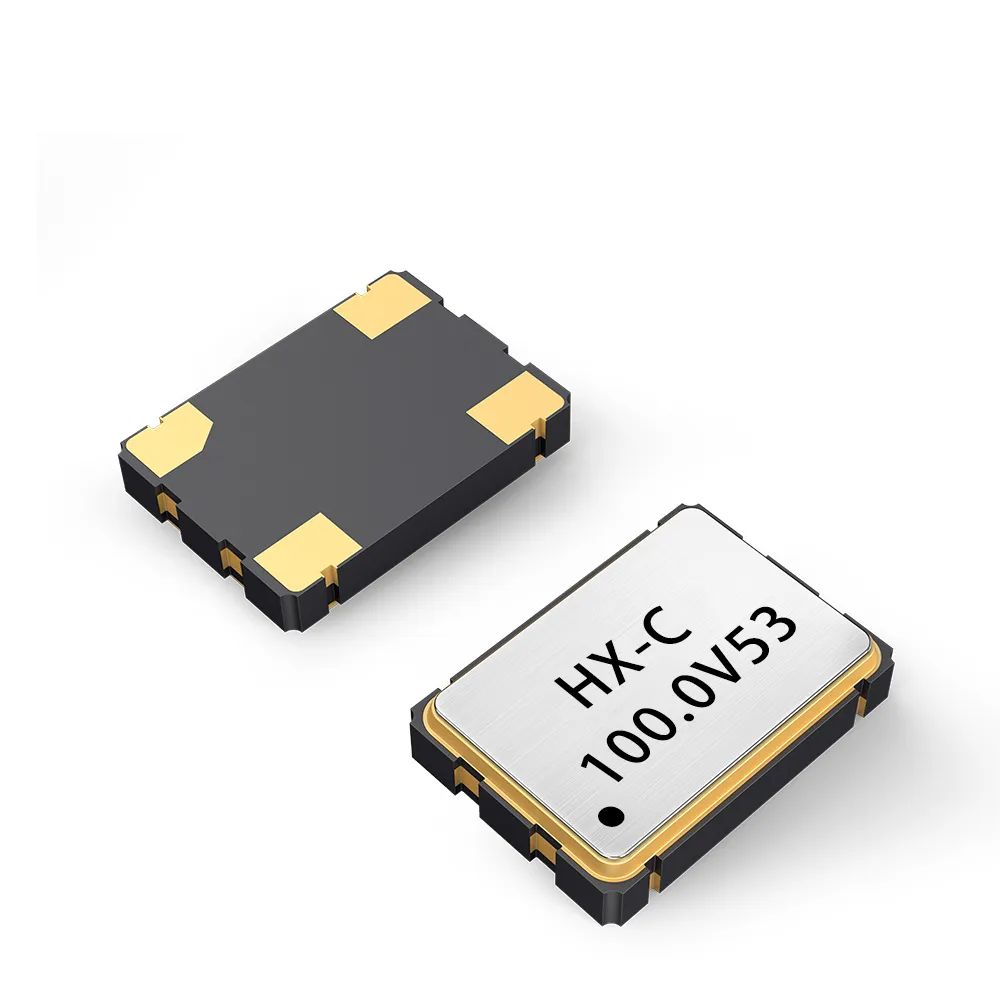

7、有源晶振，在電路中應該怎么接？

1腳懸空，2腳接地，3腳輸出，4腳電壓。

8、晶振會不會燒壞芯片及其它元器件？

不會，晶振為被動元件。

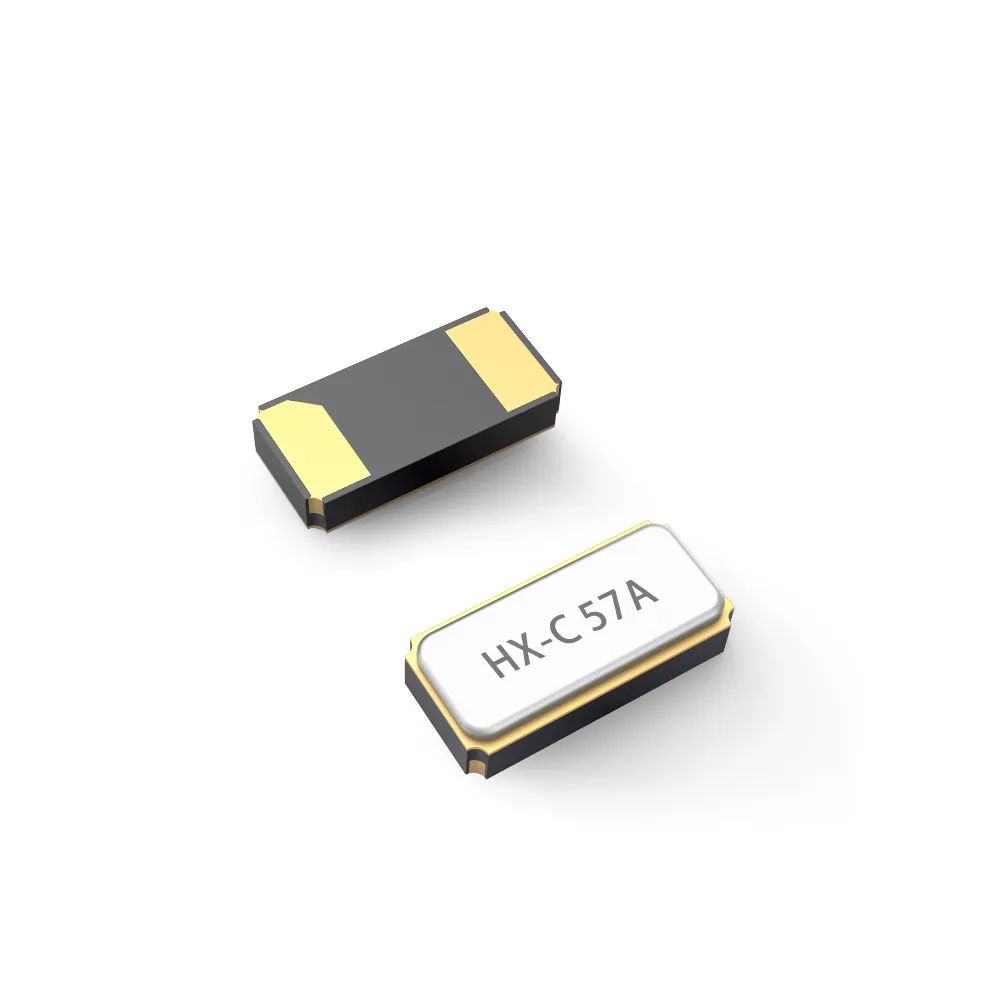

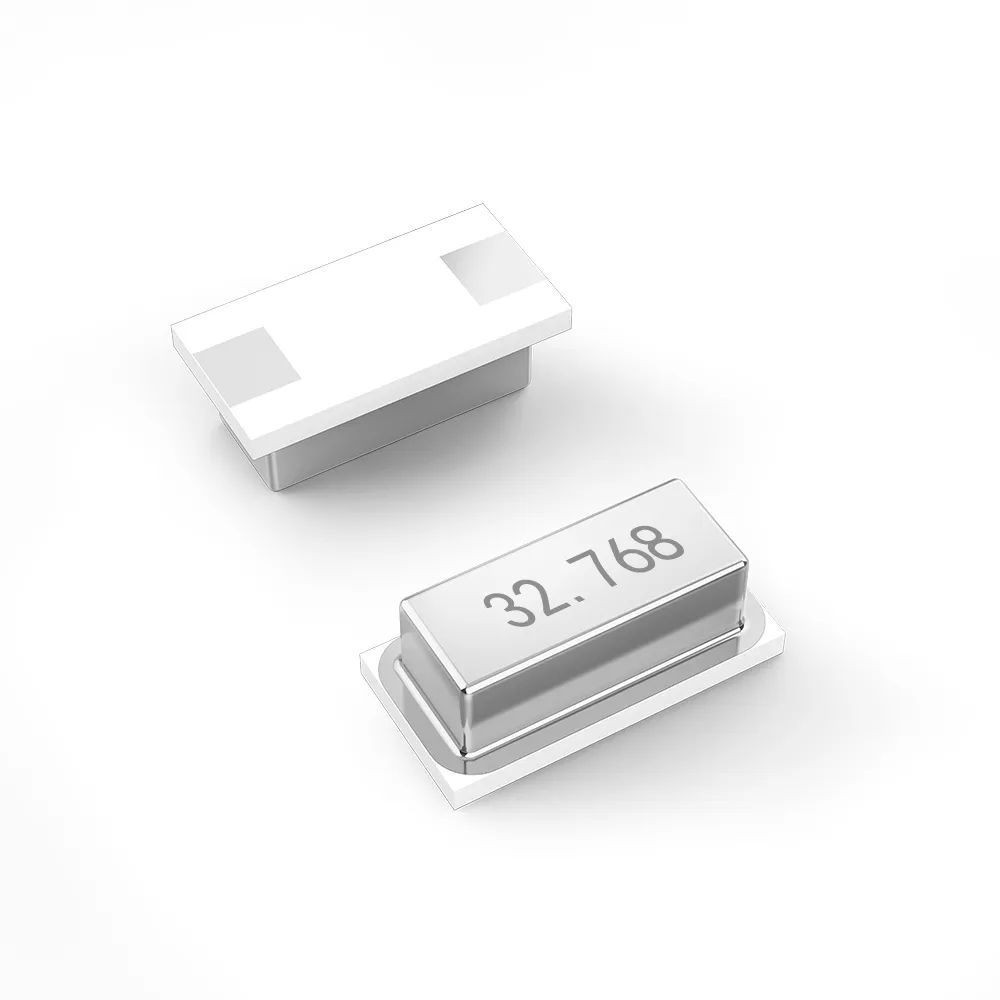

9、3215-12.5PF-32.768KHZ這款晶振一般外部匹配電容是多少呢？

15pF,(15*15)/（15+15）+5=12.5pf。

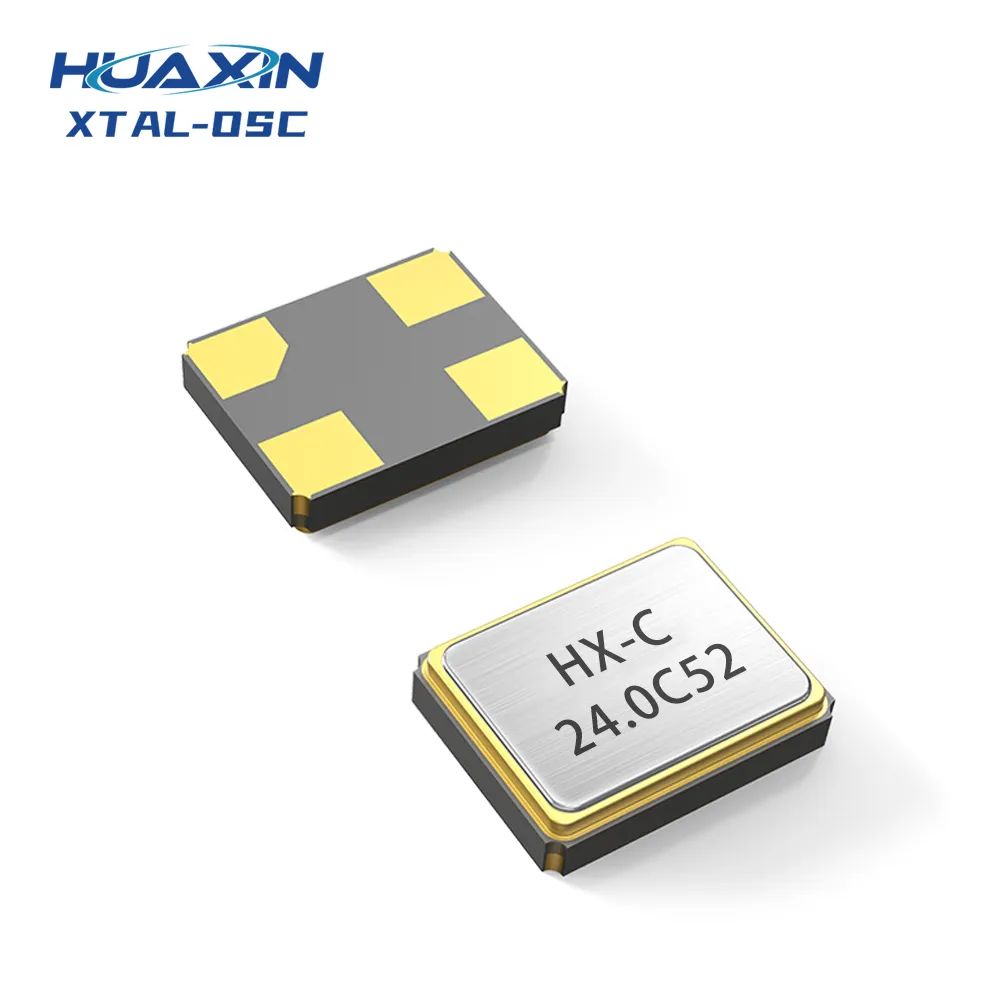

10、我用24MHZ 20pF的晶振，在這個板不行，拆下來的晶振換到另外一個板又OK了，是什么問題？

外接電容不匹配，在邊緣值；建議外接的兩個C1&C2 調整為27~33 pF。

11、晶振怕摔嗎？

怕！雖然有堅固外殼保護，但內部為易碎的石英晶片。

12、晶振會產生對人有害的輻射嗎？

不會！晶振的工作原理是利用石英晶體的壓電效應。

13、晶振短路會起振嗎？

不會。沒有電流，哪來的驅動？

14、有源晶振需要匹配外接電容嗎？

一般不需要。常規有源晶振內部石英晶體的負載電容為15pF。

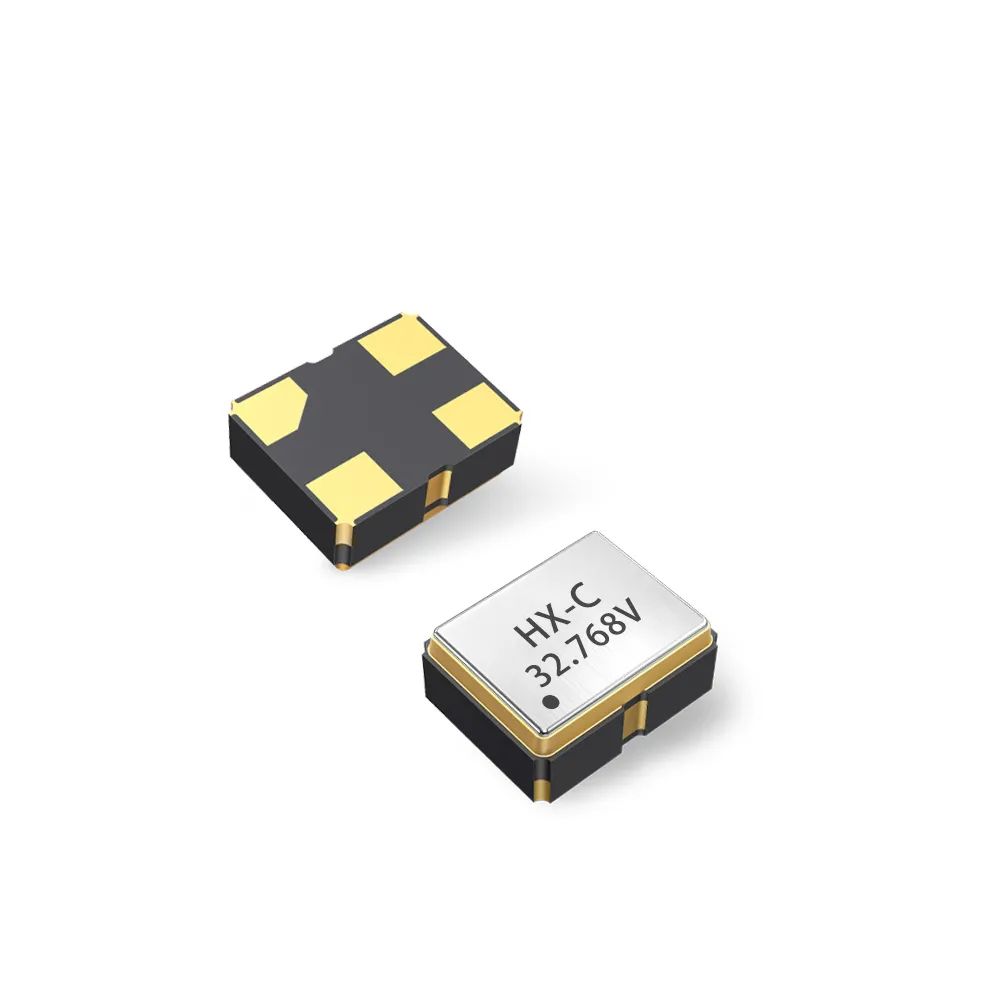

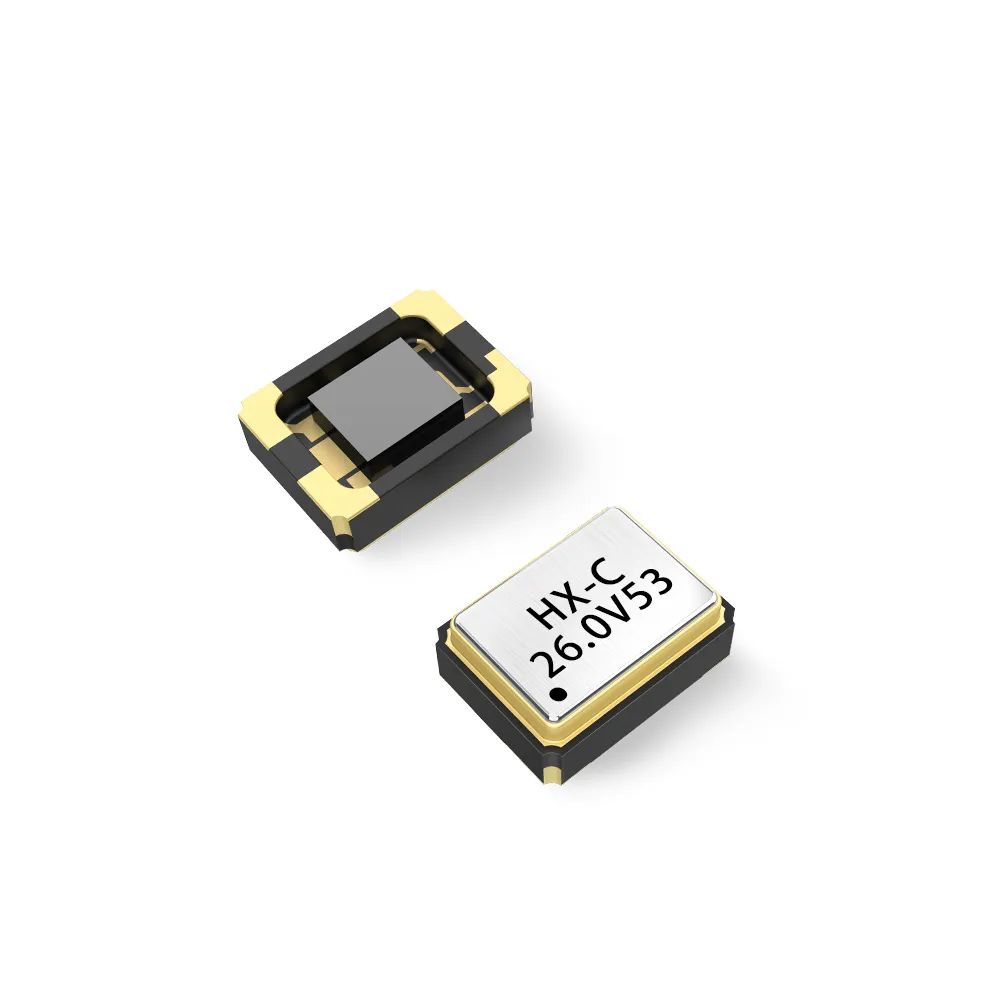

15、有源晶振絲印有一個圓點，那是什么意思？

一般指的是空腳位(1腳位，ST腳)。

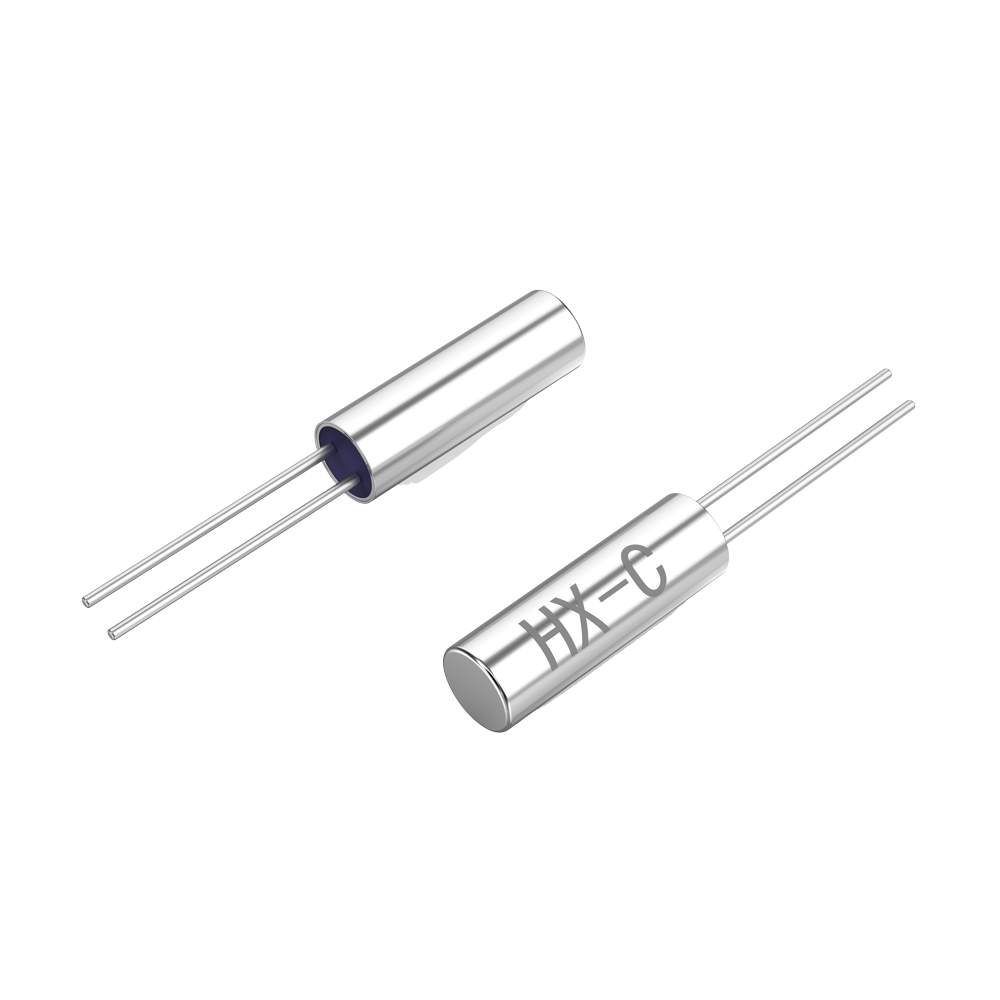

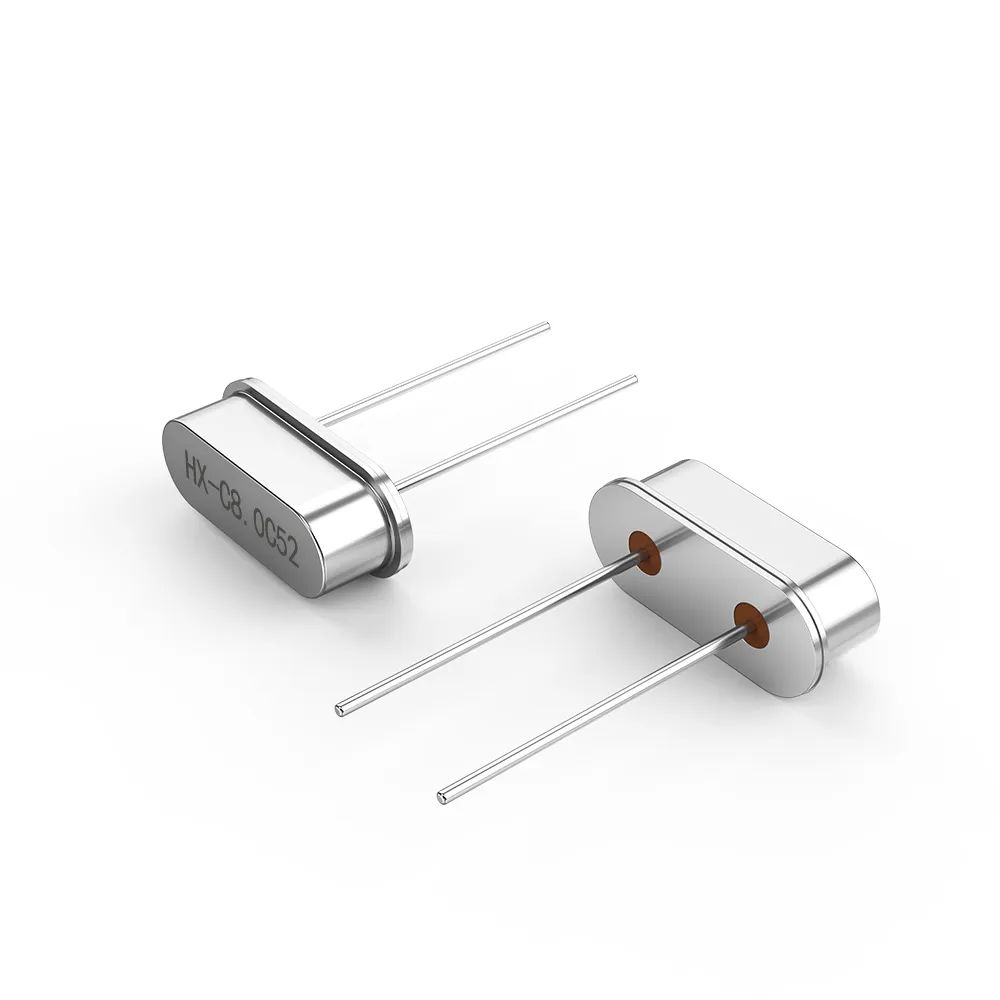

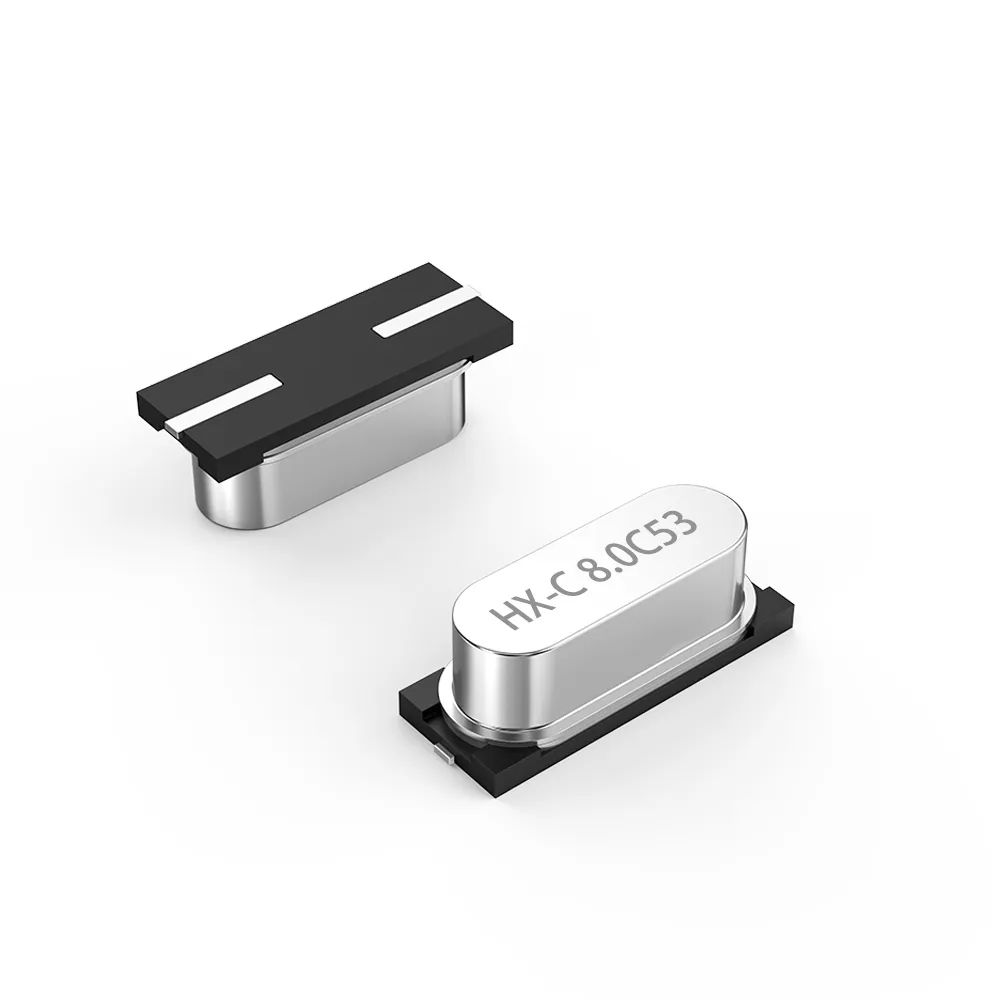

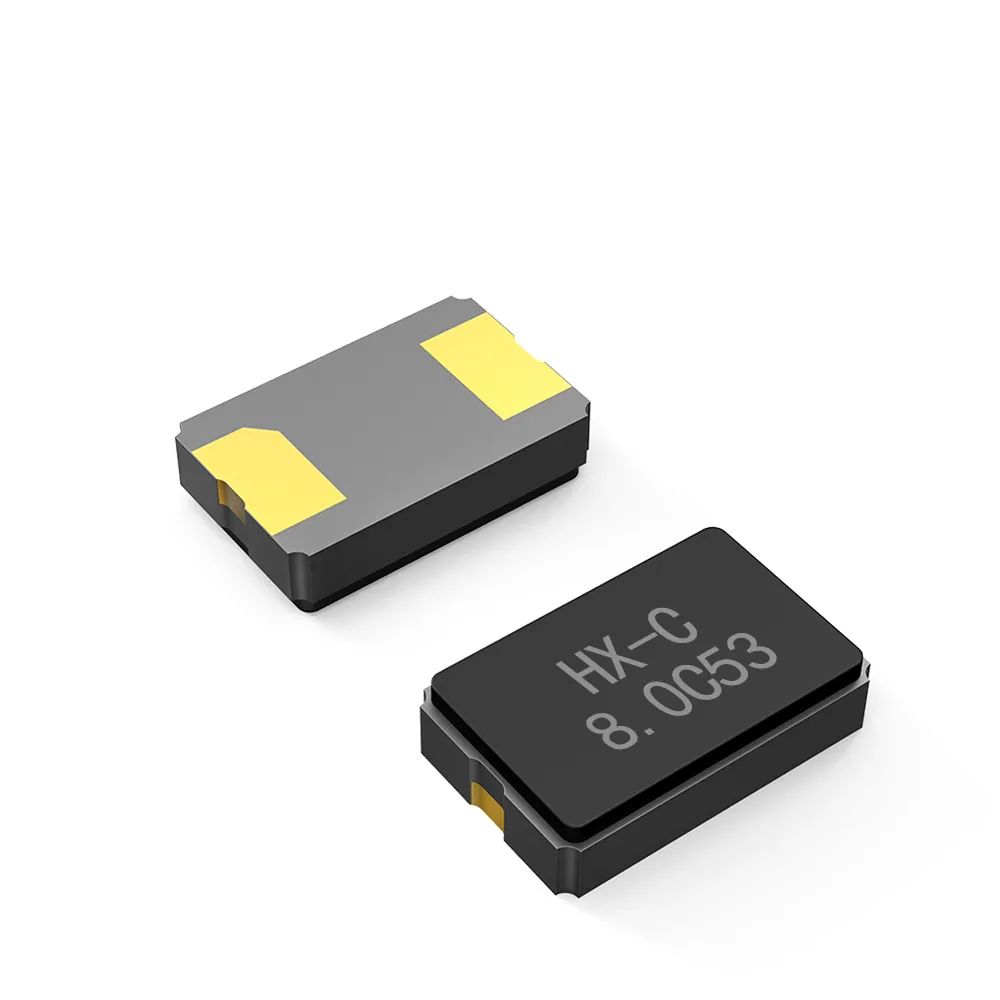

16、貼片晶體和插件晶體可以互換嗎？

只要空間夠，腳位能焊接，各項電氣參數一致，就可以。

17、高低溫對晶振有影響嗎？

有！若規格書中晶振工作溫度為-20℃至+70℃，而實際工作溫度為-30℃，晶振可能會頻偏到芯片無法捕捉的范圍，導致電子設備故障。

18、無源晶體有沒有5V跟3.3V之分的？

沒有，具體看單片機的供電說明。

19、我們晶振用到線路板上，線路板放在有液壓油的倉內，倉在海平面下1000米工作，能用5X系列嗎？

不能，晶振腔體為真空，但是一般承受不了那么高壓，建議用特種晶振。

20、無源晶體要接地嗎？

不用，不管是插件的還是貼片的都不用接地。
