在全球能源轉型的關鍵節點，傳統能源的局限性日益凸顯，高成本、高污染與有限儲量成為發展路上的 “攔路虎”。新能源行業解決方案應運而生，宛如破曉之光，為各領域驅散陰霾，開啟高效、清潔、可持續的全新篇章，助您從容應對能源變革浪潮。王孟春 13524471462

應用場景

分布式光伏，儲能，充電樁

1 分布式光伏

參考標準

根據國家電網Q/GDW1480-2015 《分布式電源接入電網技術規定》：分布式電源并網電壓等級可根據各并網點裝機容量進行初步選擇，

推薦如下：

8kW 及以下可接入220V；

8kW~400kW可接入380V；

400kW~6000kW可接入10kV；

5000kW~30000kW以上可接入35kV。

并網電壓等級應根據電網條件，通過技術經濟比選論證確定。若高低兩級電壓均具備接入條件，優先采用低電壓等級接入。

Q/GDW1480-2015 《分布式電源接入電網技術規定》

GB/T 29319-2012 《光伏發電系統接入配電網技術規定》

GB 50797-2012 《光伏發電站設計規范》

Q/GDW1617-2015 《光伏電站接入電網技術規定》

JGJ203-2010 《民用建筑太陽能光伏系統應用技術規范》

GB/T 38946-2020 《分布式光伏發電系統集中運維技術規范》

通過Acrel-1000DP分布式光伏監控系統平臺即可對用戶光伏發電、用電進行集中監控、統一調度、統一運維，

滿足用戶可靠、安全、節約、高效、有序用電的要求。對用戶提供運維服務，實現能源互聯，信息互通，打破信息孤島；根據用電設備負荷重要性分級管理，錯峰有序用電。

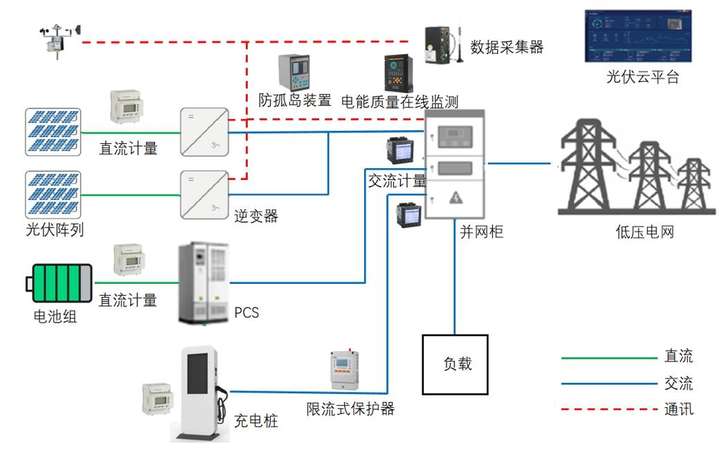

分布式光伏-10kV/35kV并網

分布式光伏監控系統框圖

Acrel-1000DP 分布式光伏監控系統

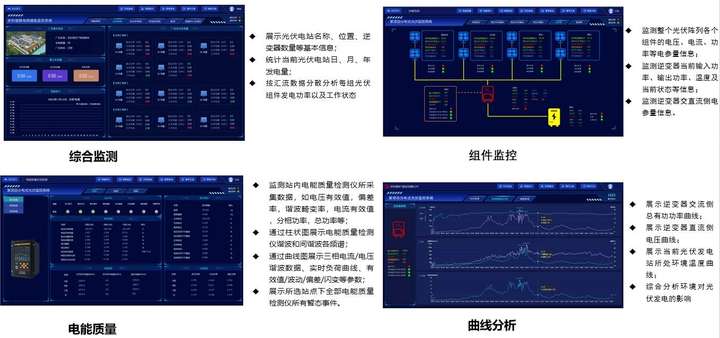

系統功能

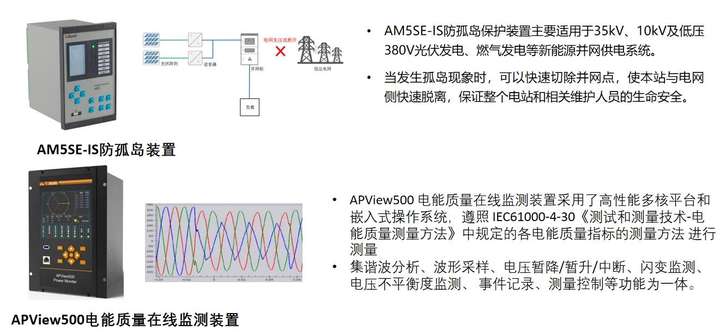

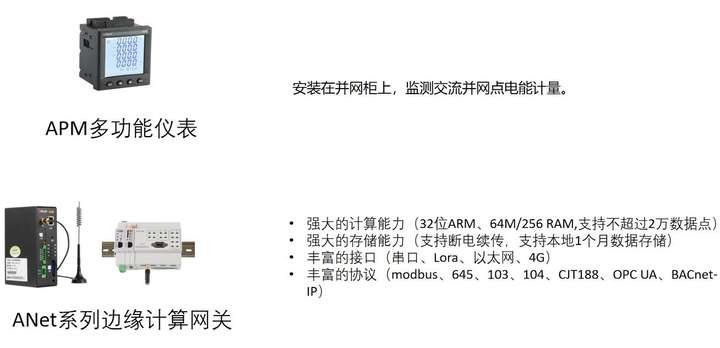

二次設備

應用場景 儲能

戶用儲能，工商業儲能

家用儲能-背景

能源危機；電網不穩定；電價高 歐洲、美洲、澳洲

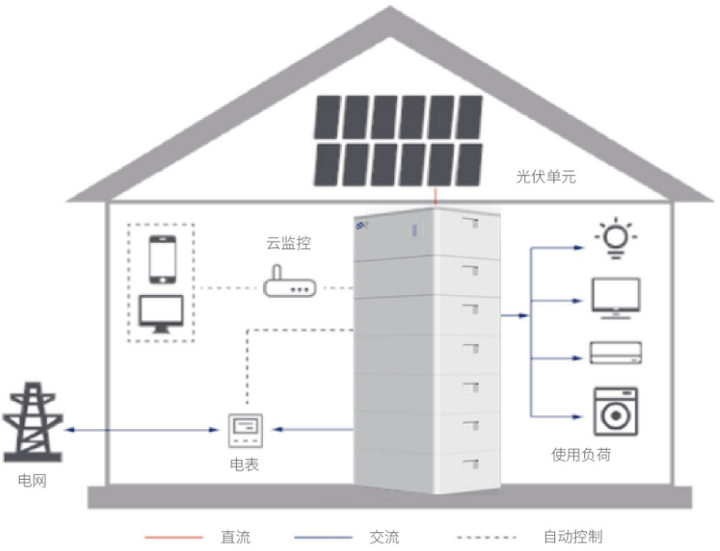

智能家庭儲能系統采用一體化家電設計、精致美觀、便于安裝，可以為住宅、公共設施場所、小型廠所等供應電力。

家庭儲能系統，利用屋頂?shù)奶?yáng)能發電裝置、家庭用風力發電機產生能源，以及社會供電系統的低價電力來源把富裕電力存入儲能系統，

以備高峰時使用，不僅可作應急電源，更能為家庭節省電力開支。

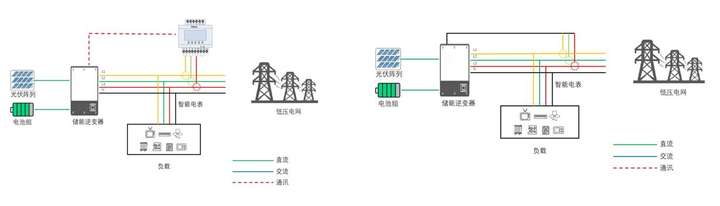

在并網點安裝電表或者電流傳感器，當檢測到有電流流向電網時，逆變器輸出功率不變，啟動雙向變流器，把多出的電能儲存在蓄電池中，等光伏功率下降或者負載功率增大時再放出。

主要功能

1 對電能參數進行采樣，逆變器或能量管理系統（EMS）與之通訊，根據實時功率及累計電能實現防逆流、調節發電量、電池充放電

2 采用標準DIN35mm導軌式安裝，具有體積小、安裝方便、易組網等優點

3 互感器mA級輸出，精度更高

4 開口式互感器安裝，更加方便現場接線

5 100ms響應時間，更快實現逆流檢測，給逆變器調節功率時間更充裕

6 可應用于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統。

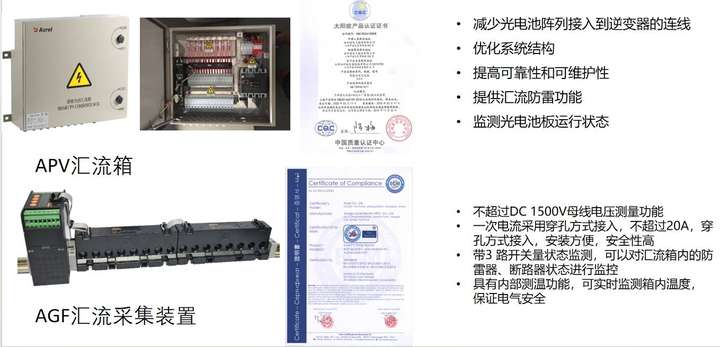

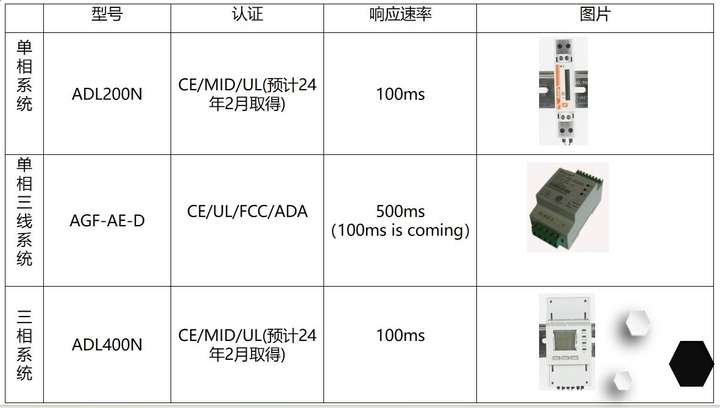

配套產品

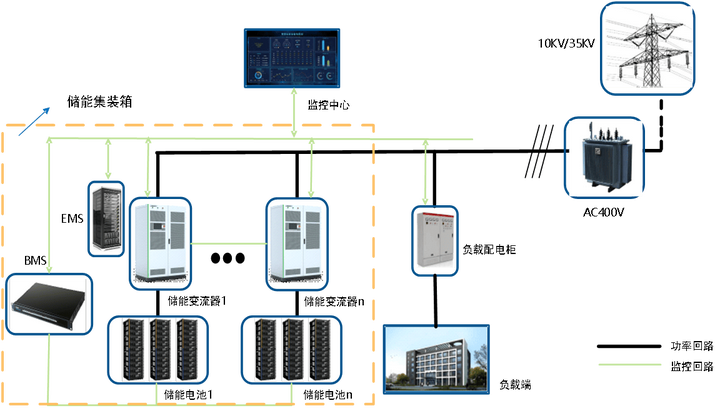

工商業儲能

隨著能源轉型的不斷加劇，能源互聯網已成為各國能源系統發展的共同方向。作為支撐能源互聯網的關鍵技術，儲能已廣泛應用在智慧城市、工業園區、社區商圈、商業寫字樓等大型工商業高耗能單位，實現了能源智慧化管理。

電網角度：用戶側能源管理可實現就地消納，緩解電網壓力。

企業角度：保證電力供應為首要任務，經濟性提升加強配儲意愿。

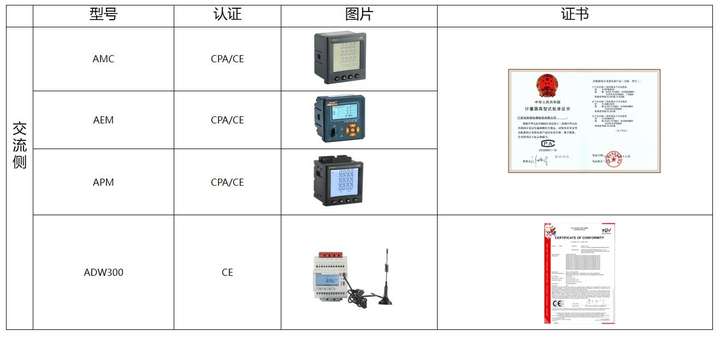

計量：

1. 具有直流側/交流側雙向計量功能，實現儲能系統能量管理；

2. 實現直流側雙向電能計量，用于分析儲能電池的充放電效率；

3. 實現交流側雙向電能計量，用于分析儲能系統的充放電效率；

4. 比較直流側/交流側功率及電能，用于分析PCS效率。

狀態采集

開關量狀態：

1.檢測儲能集裝箱門禁、煙感狀態

2.支持RS485，以太網通訊，可擴展無線模塊

3.IO數量可擴展

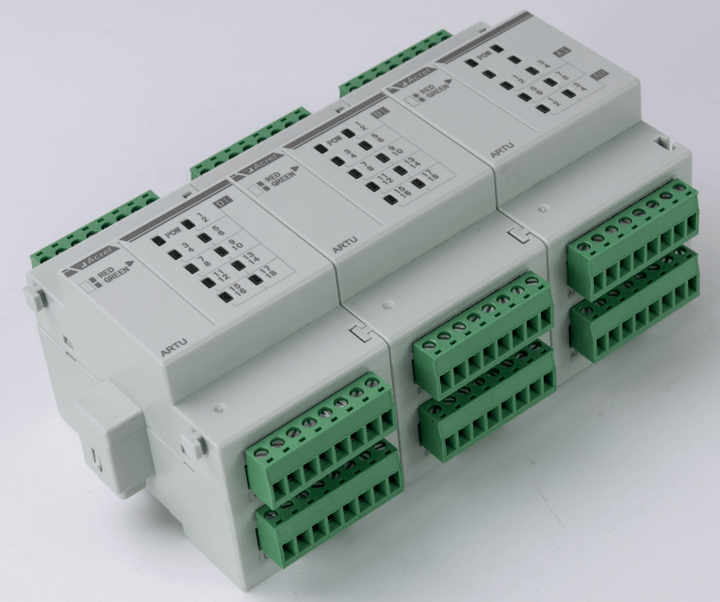

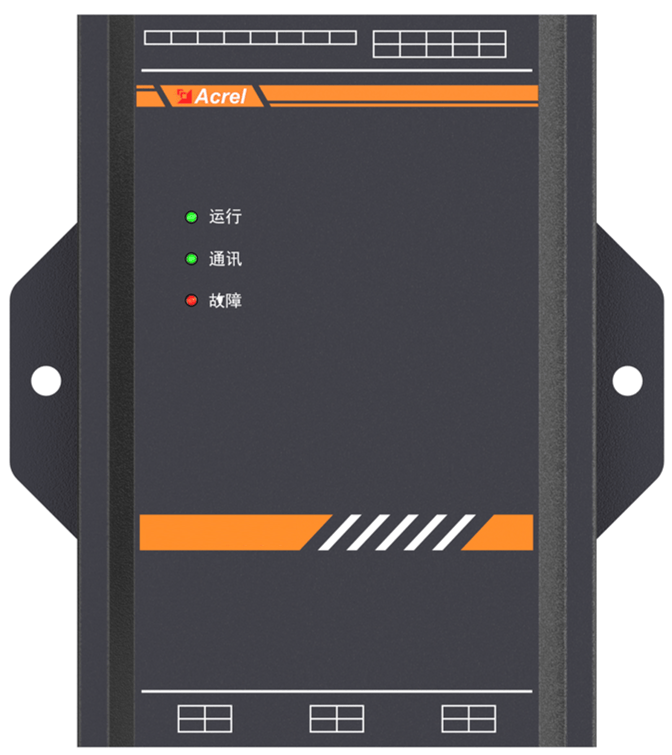

ARTU100

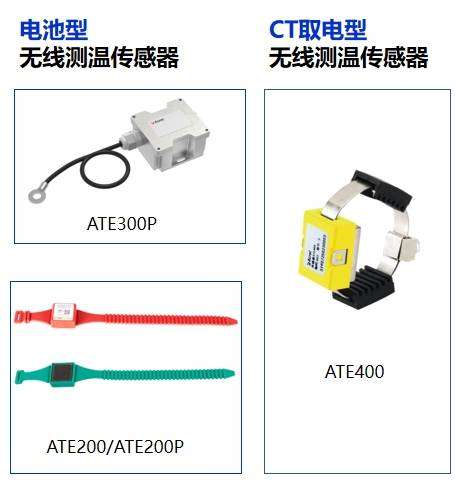

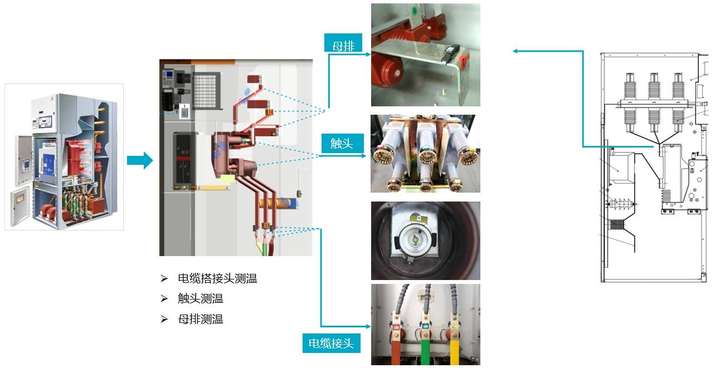

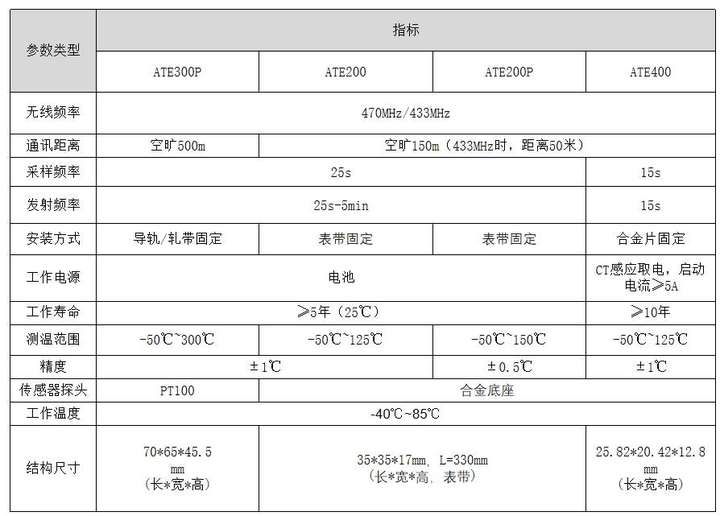

工商業儲能-測溫

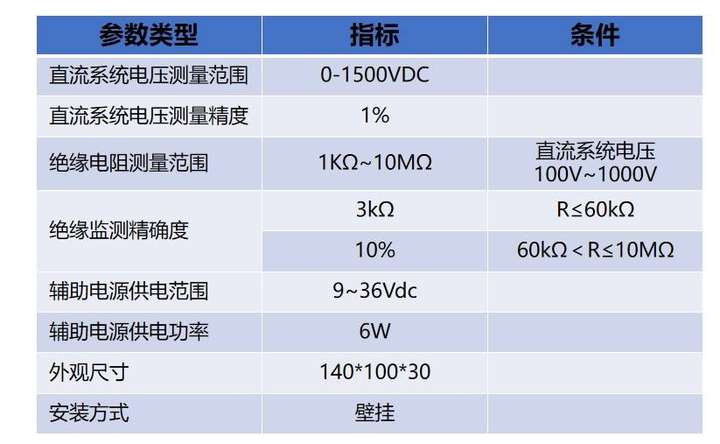

工商業儲能-絕緣監測

絕緣電阻監測：通過 RS485 發送通訊幀開啟或關閉絕緣監測功能，開啟絕緣監測功能后，內部高壓接地開關閉合，實現絕緣電阻的實時測量，關閉絕緣監測功能后，高壓接地開關 斷開。

直流電壓監測：產品供電后，直流電壓處于持續監測狀態。

報警指示：LED 報警指示。

故障記錄功能：具有 SOE 故障記錄功能，能夠記錄故障發生的時間和阻值等內容。

AIM-D100-ES

絕緣監測儀

AIM-D100-ES

絕緣監測儀

充電樁

隨著汽車智能化、電動化的發展趨勢，以及《巴黎協定》的簽訂等原因，各國逐漸推進禁售燃油車的進程，目前已有多國給出時間表，因此電動汽車將成為未來汽車的主流，

由此帶來電動汽車充電基礎設施的發展，其中最重要的即是充電樁。

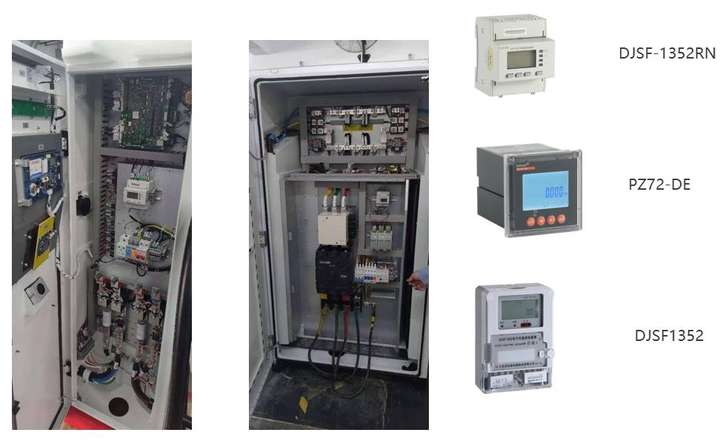

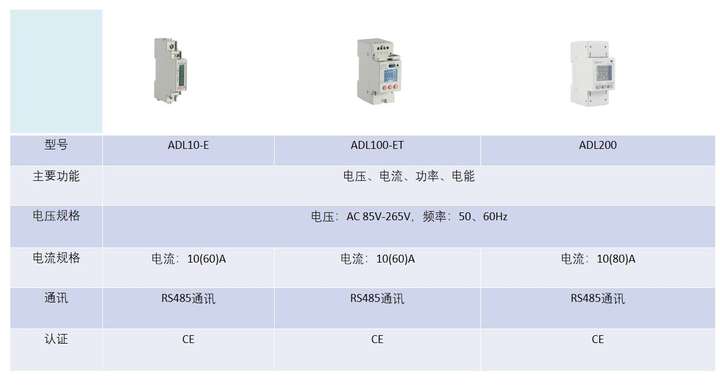

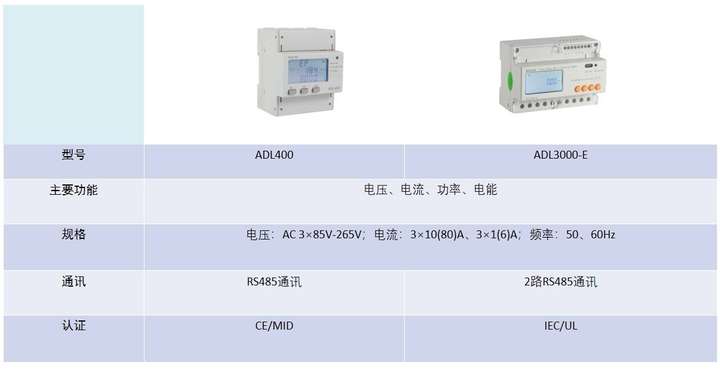

單相交流充電樁配套產品

三相交流充電樁

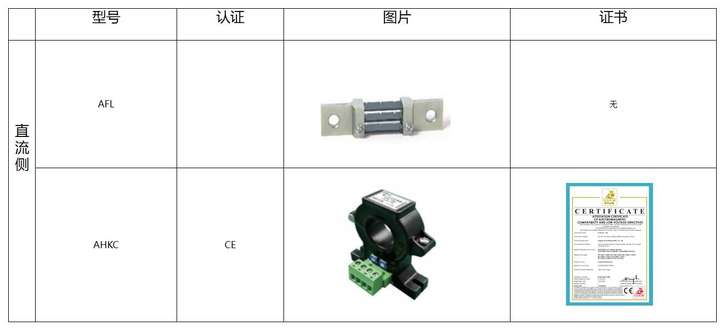

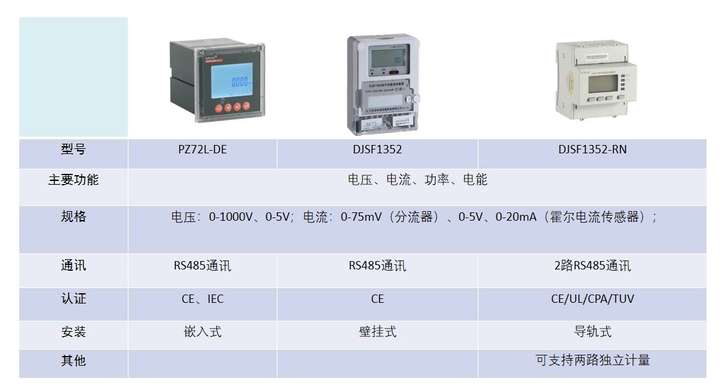

直流充電樁

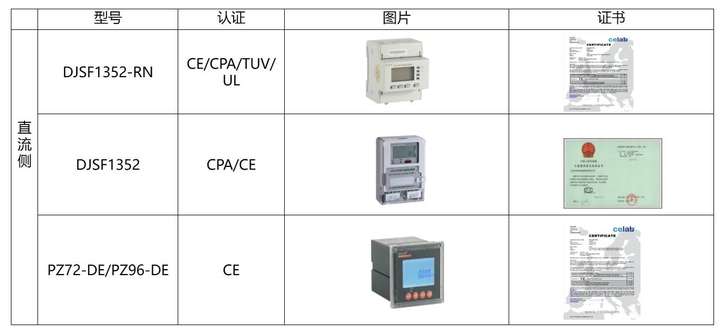

符合 GB/T 29318-2012 電動汽車非車載充電機電能計量標準

帶±12V 電壓輸出用于霍爾傳感器供電

電信基站、直流充電樁、太陽能光伏直流側、儲能系統直流側監測及計量

Modbus-RTU、645規約、698規約

導軌結構，4模體積小巧方便安裝

支持分流器或霍爾傳感器輸入方式

可支持雙通訊

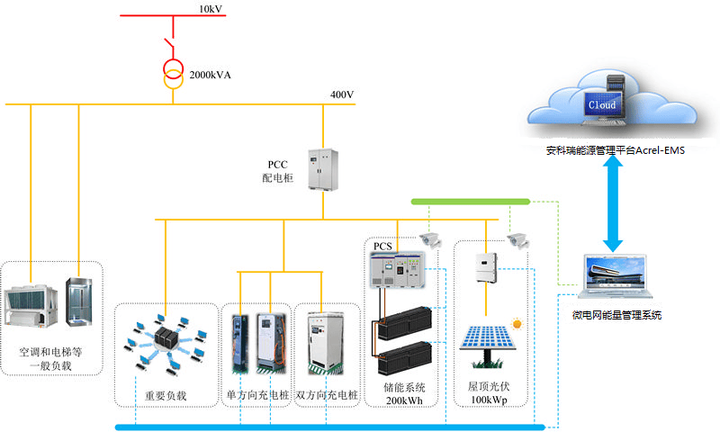

光儲充-能量管理系統

Acrel-2000MG微電網能量管理系統是安科瑞針對企業微電網專門研發的一款能量管理系統，系統能夠?qū)ξ㈦娋W(wǎng)的源、網、荷、儲能系統、新能源汽車充電負荷進行實時監控、診斷告警、全景分析、有序管理和高級控制，

滿足微電網運行監視全面化、安全分析智能化、調整控制前瞻化、全景分析動態化的需求，實現不同目標下源網荷儲資源之間的靈活互動，在多種策略控制下，有利于新能源高效利用、

資源合理分配以及微電網的安全與穩定，減少電網建設投資，提升企業的能源利用率，降低運行成本，達到節能降耗的目的。

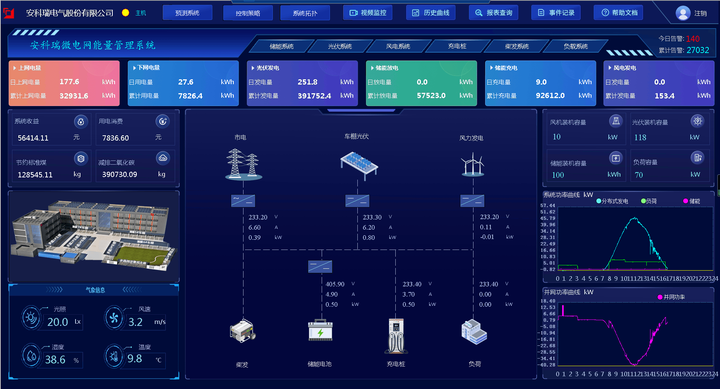

微電網能量管理系統包括系統主界面，包含微電網光伏、風電、儲能、充電樁及總體負荷情況，體現系統主接線圖、光伏信息、風電信息、儲能信息、充電樁信息、告警信息、收益、環境等。

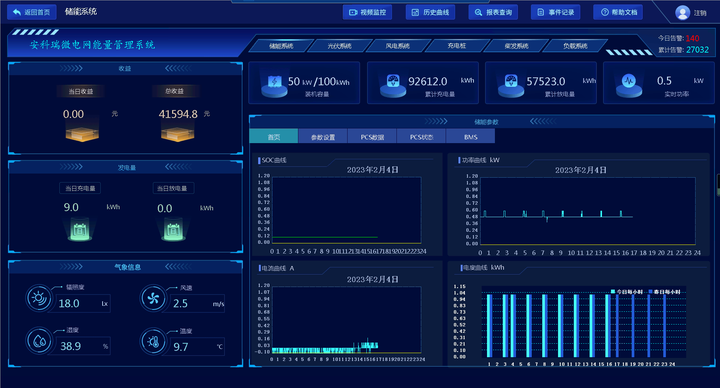

儲能監控

系統綜合數據：電參量數據、充放電量數據、節能減排數據；

運行模式：峰谷模式、計劃曲線、需量控制等；

統計電量、收益等數據；

儲能系統功率曲線、充放電量對比圖，實時掌握儲能系統的整體運行水平。

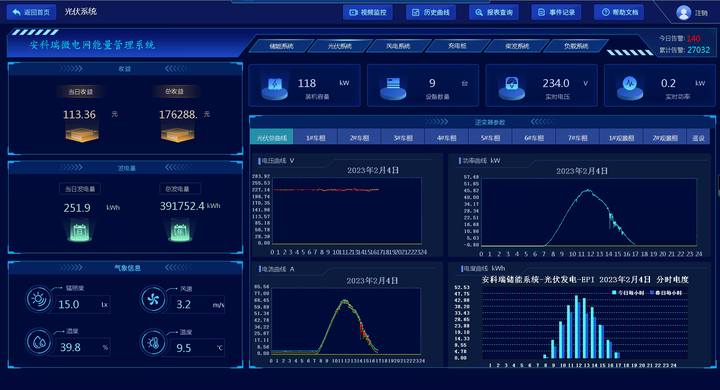

光伏監控

光伏系統總出力情況

逆變器直流側、交流側運行狀態監測及報警

逆變器及電站發電量統計及分析

并網柜電力監測及發電量統計

電站發電量年有效利用小時數統計，識別低效發電電站；

發電收益統計(補貼收益、并網收益)

輻照度/風力/環境溫濕度監測

并網電能質量監測及分析

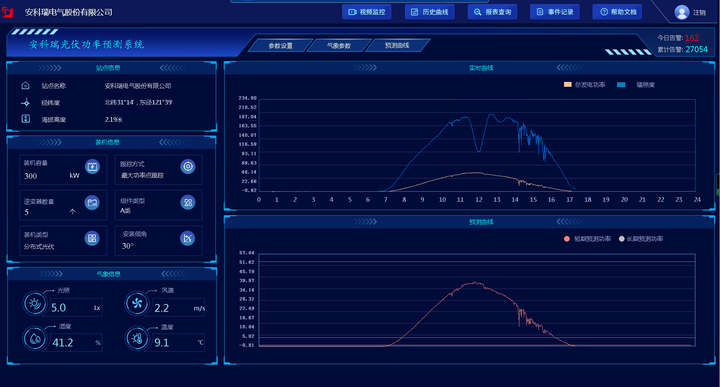

光伏預測

以發電和環境數據為根源；

以數值氣象預報為基礎；

采用多維度同構異質BP、LSTM神經網絡光功率預測方法

時間分辨率：15min

短期未來4h預測精度＞

短期未來72h預測精度＞80%

主要功能：

短期光伏功率預測

短期光伏功率預測

數值天氣預報管理

誤差統計計算

實時數據管理

歷史數據管理

光伏功率預測數據人機界面

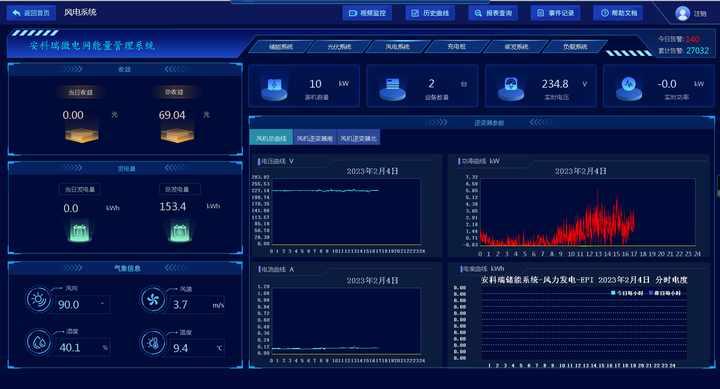

風電監控

風力發電系統總出力情況

逆變器直流側、交流側運行狀態監測及報警

逆變器及電站發電量統計及分析

并網柜電力監測及發電量統計

電站發電量年有效利用小時數統計，識別低效發電電站；

發電收益統計(補貼收益、并網收益)

風力/風速/氣壓/環境溫濕度監測

并網電能質量監測及分析

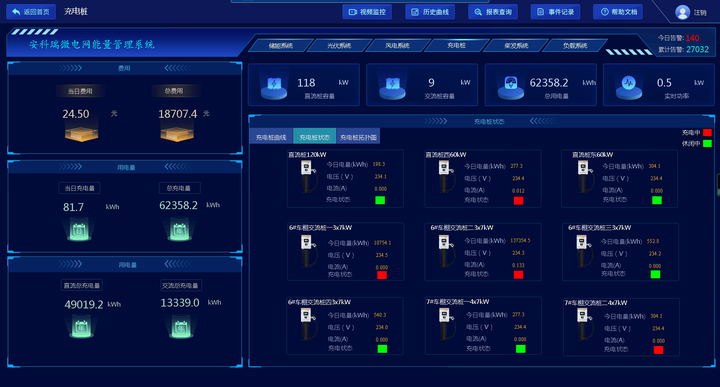

充電樁系統

實時監測充電系統的充電電壓、電流、功率及各充電樁運行狀態；

統計各充電樁充電量、電費等；

針對異常信息進行故障告警；

根據用電負荷柔性調節充電功率

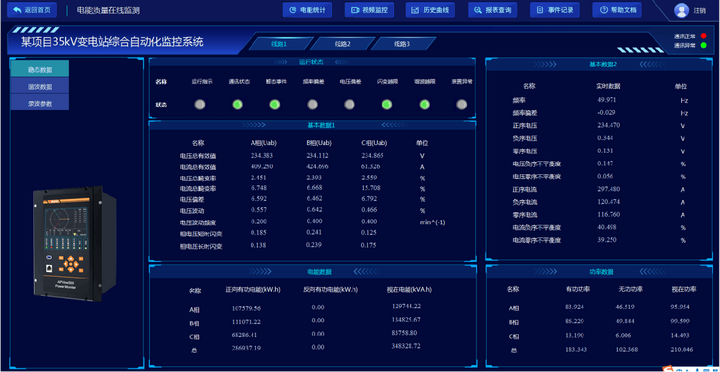

電能質量

對整個系統范圍內的電能質量和電能性狀況進行持續性的監測。如電壓諧波、電壓閃變、電壓不平衡等穩態數據和電壓暫升/暫降、電壓中斷暫態數據進行監測分析及錄波展示，并對電壓、電流瞬變進行監測。
