引言：氣壓計已經越來越多地被用于智能手機，平板電腦和可穿戴技術中，并為精準的高度位置監測以及預測性維護等新工業應用打開大門。那該如何根據設計需求選擇合適的氣壓計？關注哪些具體參數？選品上需要考慮哪些技術細節？最新的氣壓計組合有哪些？氣壓計又有什么新的應用方向？通過本文介紹，希望您能獲得必要的信息，為下一個設計匹配出最理想的氣壓計。

了解3種壓力測量方法及4種制作技術，選擇合適自己設計的那款

氣壓計用于檢測氣體或液體的氣壓。作為一種換能器，氣壓計將所施加的氣壓轉換成模擬或數字輸出信號，通常根據氣壓測量類型以及壓敏技術進行分類。

測量氣壓有三種方法：

絕壓：絕壓是相對于理想真空測量的氣壓。如果把絕對氣壓計放在空氣中，那么傳感器將讀取該位置的實際氣壓。因此，絕對氣壓計受到海拔變化和天氣變化等影響。

差壓：兩個氣壓源之間測得的氣壓差。

表壓：當其中一個氣壓源為環境氣壓時，測得的氣壓差就叫做表壓。

明確了測壓方法后，還需要意識到氣壓計制作時所采用的不同原理將直接影響到檢測的精度、范圍、傳感器尺寸以及適用的環境。以下是最常用的幾種壓敏技術：

?壓阻式氣壓計：利用壓阻效應,檢測施加氣壓時安裝在膜片上的一個或多個電阻的電阻變化。適用于物聯網、工業和醫療等所需的通用壓力測試。

?壓電式氣壓計：利用壓電材料的特性, 檢測施加在表面的氣壓成正比的電荷。

了解氣壓計的8個主要參數

除了氣壓計的基本原理外，您還需要了解相關參數的含義，這也是您選擇氣壓計的主要參考依據：

氣壓范圍或量程：傳感器能夠測量的氣壓區間。傳感器能承受的過壓值，也就是當氣壓計回到工作范圍內時，設備可以承受并保持功能的最大氣壓，也應該納入考量范圍。

精準度：絕對精度表示氣壓計輸出與實際氣壓的接近程度。它表示為兩個值之間的差值。相對精度則是兩次測量之間的誤差。

封裝：由最終應用環境和大小限制決定。小尺寸，防水封裝往往更受青睞。

噪音：簡而言之就是與傳感器輸入變化有關的傳感器輸出隨機變化。

溫度系數偏移量：也被稱為0壓強的溫度系數。表示在0氣壓下偏移量受溫度影響的變化值，所以越小越好。

輸出數據速率：數據采樣的速率。

帶寬：可以采樣而不產生混疊的最高頻率信號。

功耗：對于那些運行在小電池上，以及那些需要盡可能保持電池壽命的應用來說，功耗極其重要。功耗跟ODR和分辨率的選擇有很大關系，氣壓計的RMS 噪音也跟帶寬和分辨率有關，所以要權衡功耗的分辨率以適合傳感器的應用要求。

當然，還有其他參數，如電源電壓工作溫度、范圍、通信接口等等。

大氣壓與海拔高度的關系

下面是大氣壓測量單位：

psi – 磅/平方英寸

cm/Hg – 水銀柱高（厘米）

cm/Hg – 水銀柱高（英寸）

Pa – 帕，國際制壓力單位(SI) ，1Pa = 1 N/m2

bar – 巴，氣壓單位，1 bar = 105Pa

mbar – 毫巴，1mbar = 10-3 bar

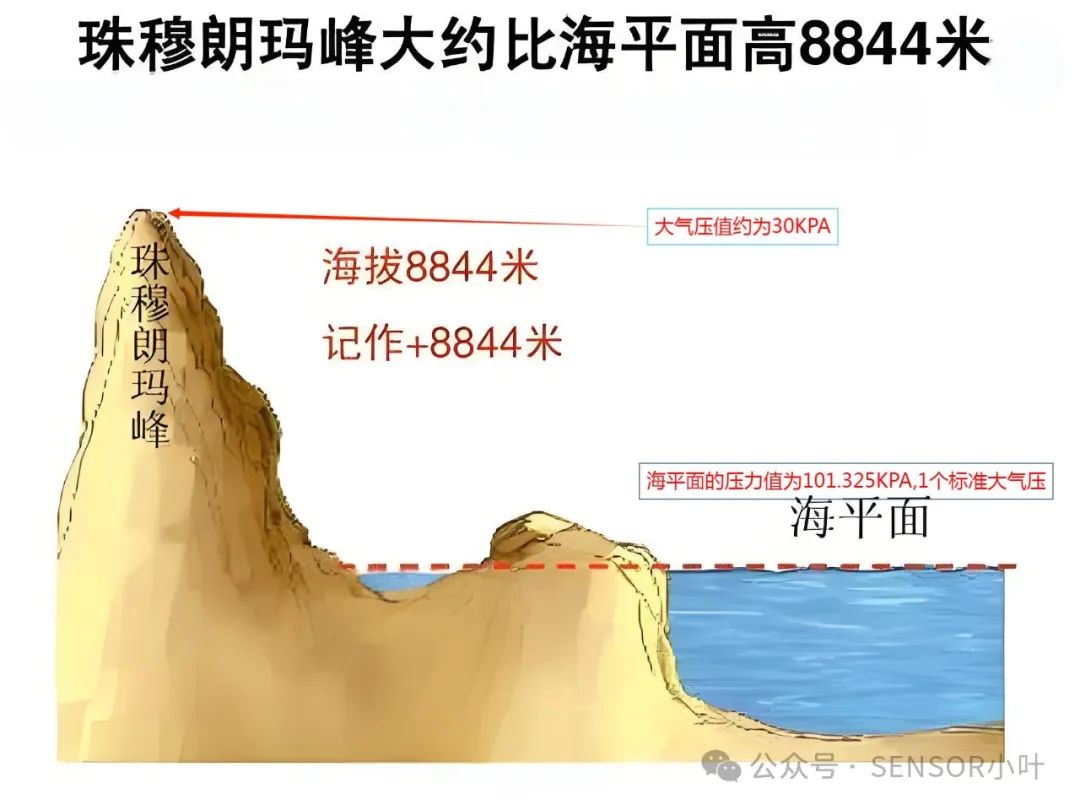

我們居住在地球大氣層的底層，大氣壓隨著海拔高度上升而降低。我們將在59 ℉時的29.92 in/Hg海平面氣壓規定為標準大氣壓，這個平均值不受時間影響，而受到測量點的地理位置、氣溫和氣流的影響。

因此，上述壓力單位之間的換算關系是:

1 個標準大氣壓= 14.7 psi = 76 cm/Hg = 29.92 in/Hg = 1.01325 bar = 1013.25 mbar

可以用下面的表達式表示大氣壓與海拔高度之間關系[1]:

其中:

P0 是標準大氣壓，等于1013.25 mbar;

Altitude是以米為單位的海拔高度。

P是在某一高度的以mbar為單位的氣壓

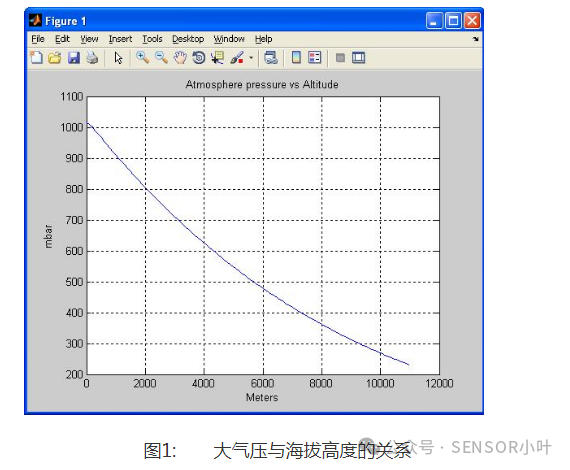

圖1根據上面的公式描述了大氣壓變化與海拔高度的關系。

如圖所示，當高度從海平面上升到海拔11,000米高時，大氣壓從1013.25 mbar降到230 mbar。我們從圖中不難看出，當高度低于1,500米時，大氣壓幾乎呈線性降低，每100米大約降低11.2 mbar，即每10米大約降低1.1 mbar。為了取得更精確的高度測量數據，可以在目標應用中構建一個大氣壓高度查詢表，根據壓力傳感器的測量結果，確定對應的海拔高度。

如果使用全量程為300 mbar到1100 mbar的絕對MEMS壓力傳感器，測量高度可達海拔9,165米到海平面以下698米。

應用實例:利用MEMS傳感器確定樓層

0.1 mbar（10Pa） /rms的測量分辨率使MEMS壓力傳感器能夠發現在1米以內高度變化。因此，在高層建筑內，可以使用壓力傳感器發現樓層變化。

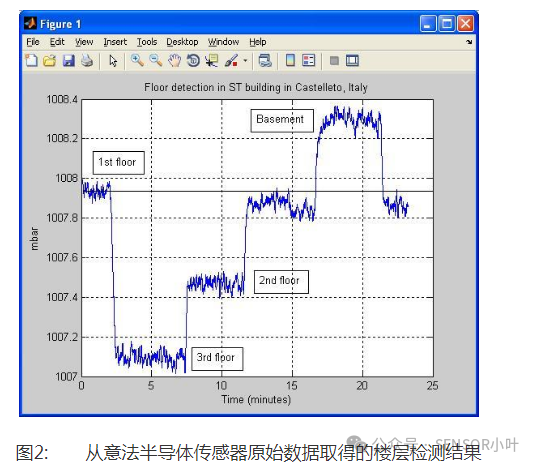

圖2所示是在意法半導體的意大利Castelletto寫字樓內采集到的壓力傳感器數據。采樣速率是7Hz，數據采集時間總計大約23分鐘。從圖中我們可以清晰地看到大氣壓在不同樓層的變化。大氣壓在地下室最高。隨著樓層升高，大氣壓逐漸降低。

對于擁有多層建筑的復雜城市環境而言，目前的GPS技術并不能提供可靠的三維位置數據。但氣壓計的應用成為一個新的方案，該方案的設計基于氣壓變化——當人向某一個高度移動時，氣壓會下降。

如下圖所示，在該方案中，首先可穿戴設備或者手機上必須擁有一個優質的氣壓計，例如：LPS22HH, BMP280/390等，或者工業氣壓傳感器ILPS22QS和ILPS28QSW

其次，在區域范圍內多個地方均部署了高度監測站，用于測量局部環境氣壓，校正天氣等影響因素，創建出一個高精度的海拔度數，進而確定該設備所處的精確樓層高度，為地理定位帶來全新的能力。該方案可以覆蓋全美國4400+縣市，90%高于3層的建筑。

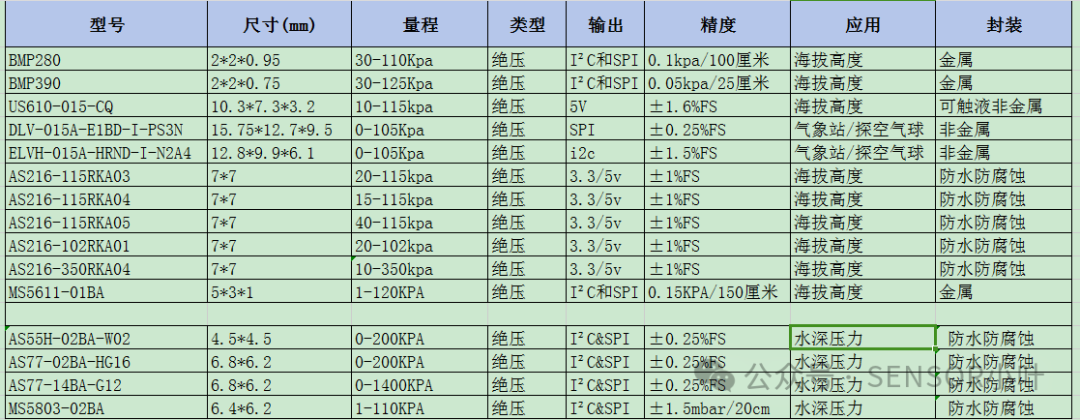

北京盛思瑞特代理銷售多品牌壓阻式氣壓計，擁有豐富的產品型號選擇，包括絕壓不防水、絕壓防水等類型，適用于手機、無人機、穿戴、手表/手環、運動手表等眾多終端智能產品。

用于海拔高度，以及用作天氣預測、環境濕溫度監測的指標

用于水下設備監測 ，潛水應用等等
