THS7316采用硅鍺（SiGe）BiCom III工藝制造，是一款低功耗單電源3-V至5-V、3通道集成視頻緩沖器。它包含一個5階修改的巴特沃斯濾波器，可用作DAC重建濾波器或ADC抗混疊濾波器。36 MHz濾波器是HDTV視頻的完美選擇，包括Y'P'P'R 720p/1080i、G'B'R（R'G'B'）和VGA/SVGA/XGA信號。

數據手冊：*附件：THS7316 具有 5 階濾波器和 6dB 增益的 3 通道 HDTV 視頻放大器技術手冊.pdf

作為THS7316靈活性的一部分，輸入可以配置為交流或直流耦合輸入。直流+140 mV輸入偏移偏移，以允許輸出端在0 V輸入下實現完全同步動態范圍。交流耦合模式包括一個透明的同步尖端箝位選項，用于同步信號，如Y’或綠色同步信號。通過添加外部電阻器，可以實現P'B/P'R/非同步信道的交流耦合偏置。

THS7316是所有輸出緩沖應用的完美選擇。其具有6-dB增益的軌對軌輸出級允許交流和直流線路驅動。每個通道驅動2條視頻線或75個負載的能力，使視頻線驅動器具有最大的靈活性。18.3mA的總靜態電流使其成為USB供電、便攜式或其他對電源敏感的視頻應用的絕佳選擇。

THS7316采用符合RoHS標準的小型SOIC-8封裝。

特征
3個高清電視視頻放大器，適用于Y ' P ' eP ' R 720 p和
1080 i，GB ' R '（R ' G ' B '），VGAISVGA/LGA
集成低通過濾器
5階36 MHz（3分貝）巴特沃斯過濾器
31 MHz時-1分貝通帶帶寬

• 74 MHz時30分貝衰減
  多功能輸入偏置
  直流。與140-mA輸入Move耦合
  AC。與同步尖端鉗耦合
• 允許AC。與偏置結合
  內置6-分貝Gain（2 V/V）
  3-V至5-V單電源工作
  軌到軌輸出：
  輸出擺動在100 mA以內
  允許交流或直流輸出耦合的軌
  支持每個通道行駛2條線路
  總靜態電流為3.3 V時，低18.3 mA
  0.1% /0.1°的低差異放大/相
  SOlC-8封裝

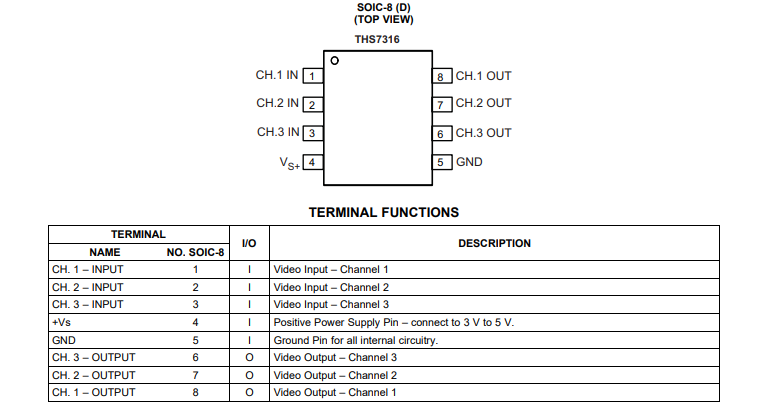

  引腳功能和配置

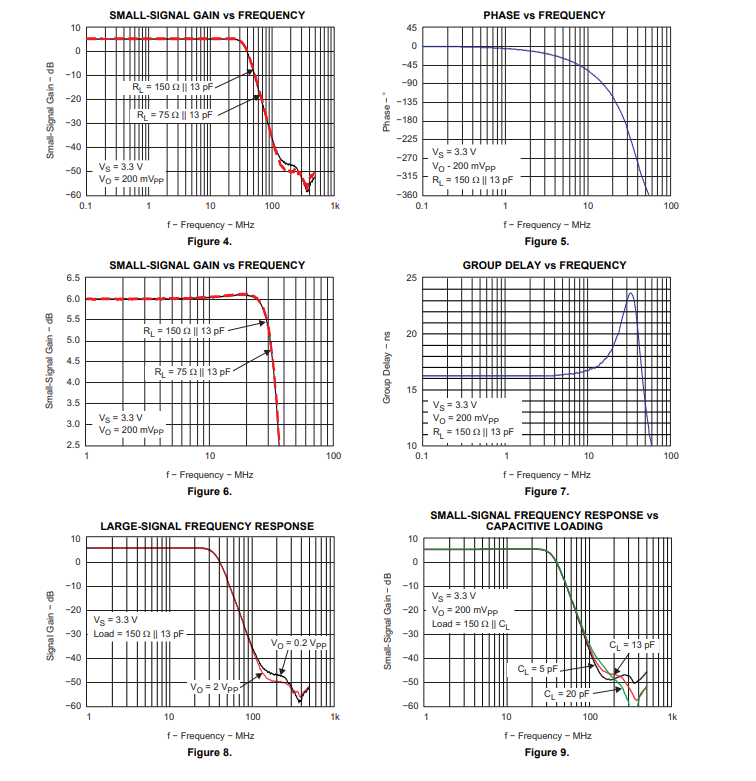

典型特性

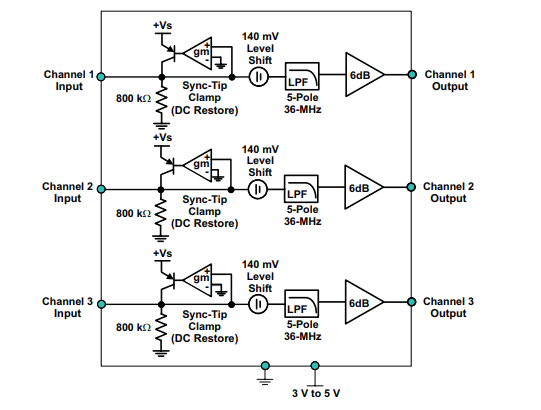

功能方框圖

應用
機頂盒輸出視頻緩沖
PVR/DDVR輸出緩沖
USB/便攜式低功耗視頻緩沖
