SMI新推出一款內部集成16位MCU的差壓傳感器SM7391，其量程為±500pa，典型輸出精度為±0.1%FS，出廠時已經做了溫度補償和壓力校準，溫度補償范圍為-5℃至65℃，支持I2C和模擬輸出。目前已經成功應用在于國內呼吸機產品中，主要通過差壓傳感器實現呼吸流量的計量。

很多工程師在使用SM7391時候，可能會遇到不同的技術問題，下面是基于某客戶實際調試SM7391壓力傳感器的過程，希望給其他工程師給予借鑒

首先，差壓傳感器SM7391可以工作在3V或者5V系統中，支持標準I2C通信，工程師可以采用模擬I2C，也可以使用硬件I2C。很多工程師在詢問SM7391的I2C地址，原廠設置為0x36。

其次，差壓傳感器SM7391的I2C輸出值范圍為-26214至+26214，而模擬輸出對應電壓范圍10%*VDD至90*VDD，兩種方式分別對應量程為-500pa至500pa，所以通過此可以計算出線性直線斜率。

第三，差壓傳感器SM7391內部集成低通濾波器，通過外置MCU可以設置三種不同的濾波參數：

1、截止頻率fc=10hz時，設置Part numbers 11, 12, 13；

2、截止頻率fc=20hz時，設置Part numbers 21, 22, 23；

3、截止頻率fc=50hz時，設置Part numbers 51, 52, 53；

第四，差壓傳感器SM7391出廠時溫度補償范圍是-5℃至65℃，可以參考下面圖片。而實際產品則要求-40℃至85℃，中間沒有補償的溫度范圍需要工程師自己在外置MCU中進行補償。補償方法可以依5℃為梯度進行溫度、壓力測試，將數據讀取之后進行曲線擬合。

第五，差壓傳感器SM7391的典型電路如下圖，很多工程師在詢問13腳的作用。此引腳是SMI原廠出廠調試使用的，客戶在使用差壓傳感器SM7391時只需要將該引腳接到GND上即可。

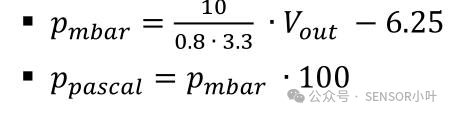

第六，差壓傳感器SM7391的測量結果存放在一個2字節的結果寄存器中，溫度結果寄存器地址為0x2E，壓力結果寄存器地址為0x30，狀態結果寄存器地址為0x32。很多工程師只是需要壓力值，所以MCU只需要讀取0x30寄存器的值即可，然后通過與直線斜率計算出當前的壓力值。 注意：差壓傳感器SM7391默認是低字節在前，高字節再后。Pcounts=256*byte2+ byte1如果工程師使用差壓傳感器SM7391為模擬輸出，比如在3V系統中，-500pa輸出電壓為0.33V，500pa輸出電壓為2.97V，根據此計算出斜率，然后通過下列公式計算出壓力值，單位為mbar。

在呼吸機產品中可以利用SMI推出的±500pa的差壓傳感器SM7391來實現流量測量。呼吸機產品中，是利用一個流量模組來實現氣流經過管內膜片時，由于膜片的流通截面比管道截面小，氣流形成局部收縮，會在膜片前后形成2000pa壓力差，SM7391來檢測壓力差的變化量。

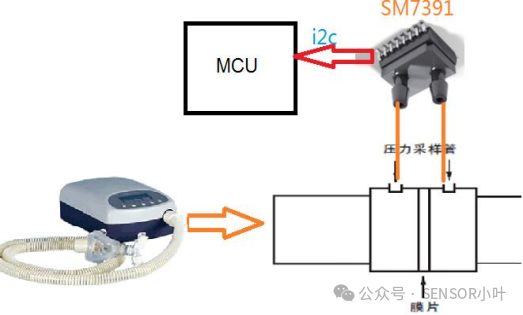

圖1：SM7391在呼吸機產品的機會

在設計時候，流量模組的阻尼系數會影響到差壓傳感器的精度，而SM7391是基于MEMS的硅片設計原理，同時SM7391自帶有-5℃至65℃溫度補償功能，會適應于市場上大部分流量模組。而SM7391是支持模擬、I2C輸出，SM7391調試過程與其他品牌的并不是通用，下面分享關于SM7391的調試心得。

一、在硬件電路上，SM7391要求13引腳必須接到GND，以保證零度漂移精度。SM7391的AODO引腳是模擬輸出，SCL/SDA引腳是I2C輸出。

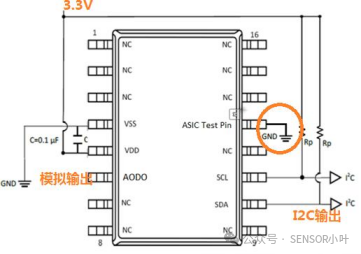

圖2：SM7391的硬件電路圖

二、SM7391是支持標準的I2C通信，默認I2C的地址為0x36。在SM7391內部分別使用2個字節來儲存壓力、溫度和狀態數據，其中0x2E儲存是溫度值，0x30儲存是壓力值，0x32儲存是狀態寄存器。特別注意的是只有先讀取0x30后，才能再讀取0x32。

三、SM7391支持三種不同的濾波器，當濾波器設置為11、12、13時候，截止Fc=10hz，當濾波器設置為21、22、23時候，截止Fc=20hz，當濾波器設置為51、52、53時候，截止Fc=50hz，依次設置SM7391內部的濾波器值，來達到相應頻率與采用精度完全符合呼吸機項目需求。

四、在讀取結果時候，SM7391輸出格式為低字節在前，高字節在后。讀取結果后，MCU中計算壓力值P=256*byte2+byte1。同樣方式，溫度值也會被計算出來。

五、如果I2C輸出精度無法滿足呼吸機產品要求，可以直接采用模擬輸出方式，在MCU中通過算法對SM7391的模擬電壓進行二次標定，以提高SM9391的測量精度。假如VCC=3V，標定壓力范圍為-5mba至5mbar，對應SM7391要求輸出幅值為10%*VCC至90%*VCC，那么二次標定過程如下：

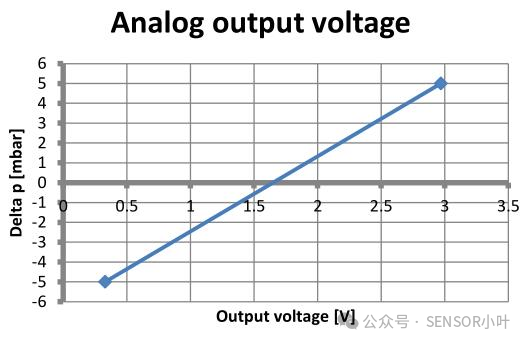

通過上述標定，實際輸出曲線如下圖：

圖3：SM7391的二次標定曲線

從SM7391的二次標定曲線中看出，標定后非線性度誤差完全可以保證在0.1%FS之內，甚至會更高。

希望以上經驗可以幫助到每一位工程師，加快壓力傳感器SM7391的設計進度。
