超聲波T-SAM與C-SAM模式的區別
文章來源：Tom聊芯片智造
原文作者：Tom
本文介紹了超聲波的T-SAM與C-SAM兩種模式的區別。
什么是SAM？

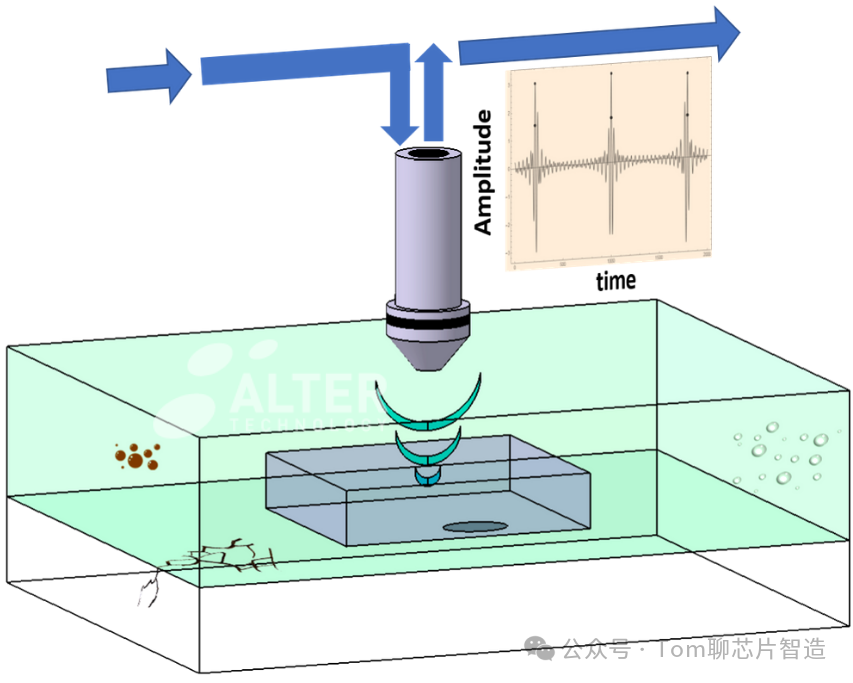

SAM，Scanning acoustic microscope，超聲波掃描顯微鏡。SAM是一種非破壞性檢測技術，在無需對樣品開蓋的前提下，就能“透視”封裝內部結構。避免了傳統破壞性方法可能引入的新損傷。
SAM的優勢？
SAM對材料界面之間的聲阻抗差異非常敏感，尤其擅長檢測：封裝內部的分層，氣隙、空洞、微裂紋，材料剝離或脫層；能識別厚度只有亞微米級的微小分層，這種靈敏度遠超X射線。
T-SAM與C-SAM的區別？

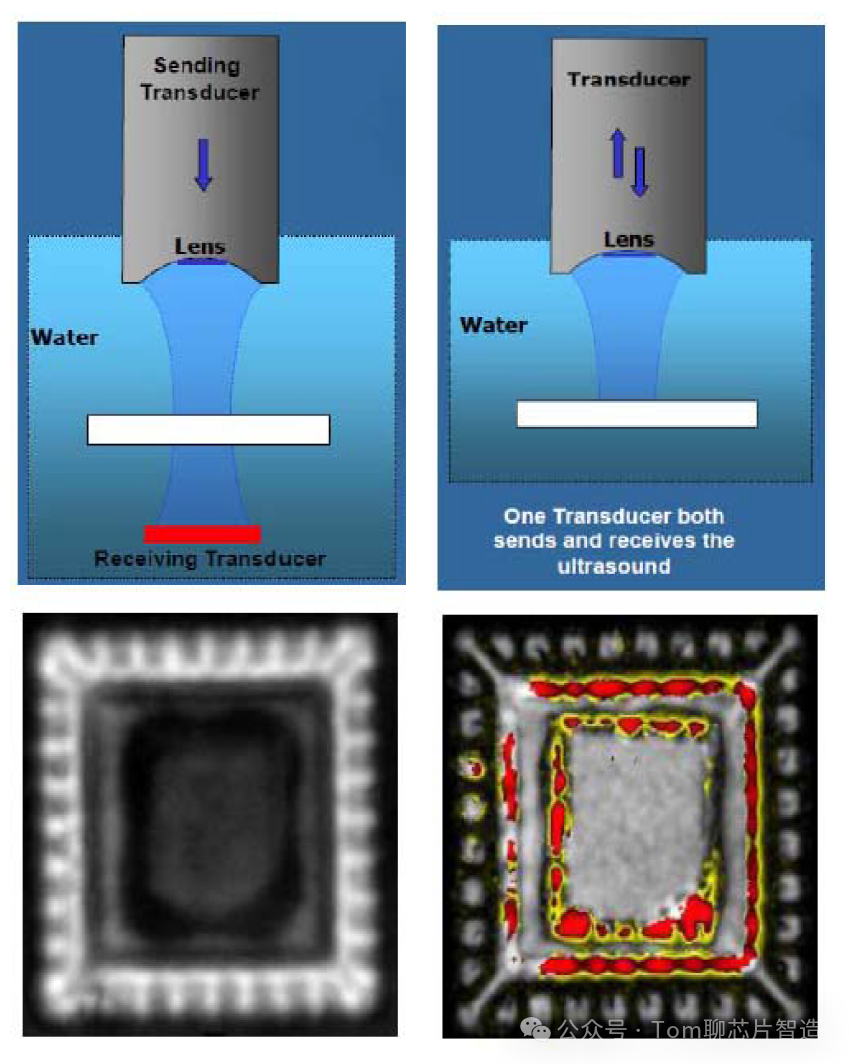

如上圖，左圖是T-Scan，右圖為C-Scan。
| 類型 | C-SAM（反射模式） | T-SAM（透射模式） |
|---|---|---|
| 成像原理 | 超聲波入射 → 被界面反射 → 被同一個換能器接收回波 | 超聲波穿過樣品 → 被下方換能器接收 |
| 換能器配置 | 單個換能器 同時發射和接收 | 兩個換能器 上下布置，分別負責發射和接收 |
| 探測方式 | 探測界面回波（如分層/氣泡） | 探測能否穿透、穿透強度（識別材料密度變化） |
