LM5111 雙通道柵極驅動器以更高的峰值輸出電流和效率取代了行業標準柵極驅動器。每個復合輸出驅動器級都包括并聯工作的 MOS 和雙極晶體管，它們共同從容性負載中吸收超過 5A 的峰值電流。結合 MOS 和雙極器件的獨特特性，減少了驅動電流隨電壓和溫度的變化。還提供欠壓鎖定保護。驅動器可以在輸入和輸出連接的情況下并聯運行，以實現雙倍的驅動電流能力。該器件采用 SOIC 封裝或熱增強型
MSOP-PowerPAD 封裝。
*附件：lm5111.pdf

特性

• 獨立驅動兩個 N 溝道 MOSFET
• 復合 CMOS 和雙極輸出可減小輸出電流變化
• 5A 灌電流和 3A 拉電流能力
• 兩個通道可以并聯，以實現雙倍的驅動電流
• 獨立輸入（TTL 兼容）
• 快速傳播時間（典型值為 25 ns）
• 快速上升和下降時間（2nF 負載時，上升和下降分別為 14 ns 和 12 ns）
• 提供雙通道同相、雙通道反相和組合配置
• 電源軌欠壓鎖定保護 （UVLO）?
• LM5111-4 UVLO 配置為通過 OUT_A 驅動 PFET，通過 OUT_B 驅動 NFET
• 引腳與行業標準柵極驅動器兼容

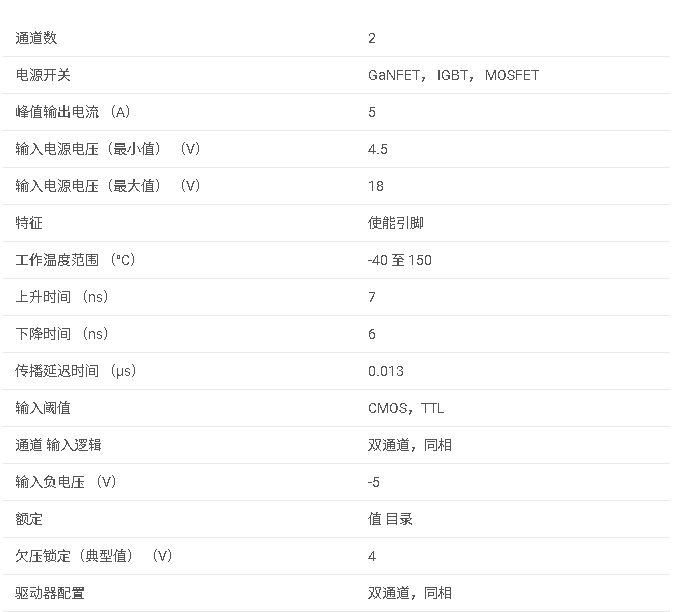

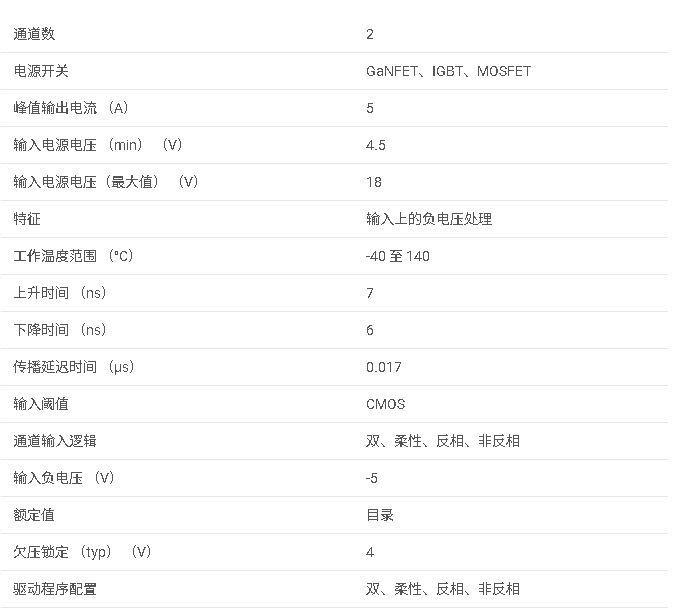

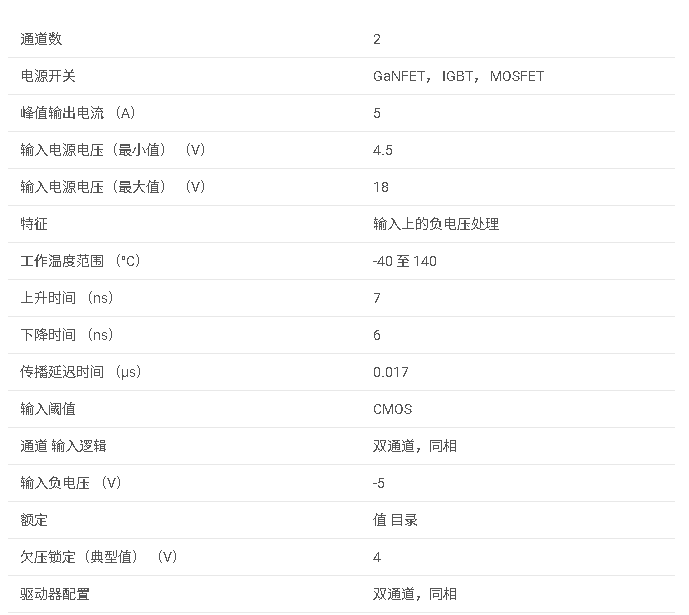

參數

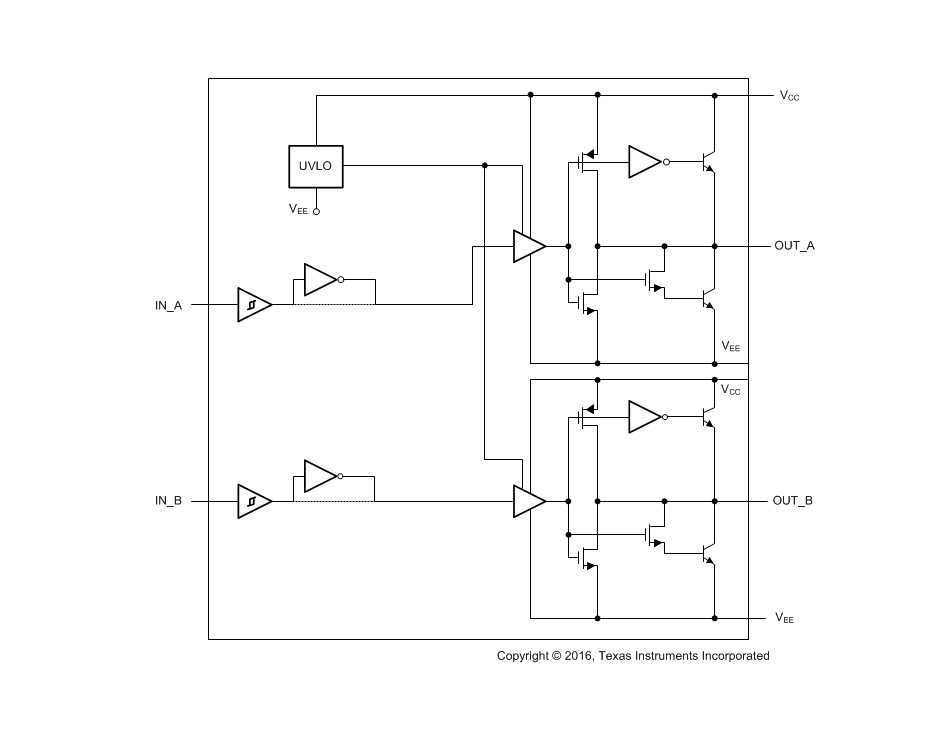

方框圖

一、產品概述

LM1是一款雙通道5A復合柵極驅動器，適用于驅動兩個N溝道MOSFET。該驅動器結合了MOS和雙極晶體管，以提供穩定的輸出電流并減少隨電壓和溫度變化的電流波動。LM1適用于同步整流器柵極驅動、開關模式電源供應器柵極驅動以及電磁鐵和電機驅動等應用。

二、主要特性

• ?雙通道獨立驅動?：可獨立驅動兩個N溝道MOSFET。
• ?復合輸出?：MOS和雙極晶體管并聯，提供A峰值漏電流和A峰值源電流。
• ?多種配置選項?：提供雙非反相、雙反相和組合配置選項。
• ?快速開關速度?：典型傳播延遲ns，上升/下降時間分別為4ns和2ns（帶2nF負載）。
• ?欠壓鎖定保護?（UVLO）：防止因供電電壓不足而損壞MOSFET。
• ?引腳兼容?：與行業標準的柵極驅動器引腳兼容。

三、引腳功能

• ?IN_A/IN_B?：控制輸入A/B，TTL兼容閾值。
• ?OUT_A/OUT_B?：輸出A/B，能夠提供源或漏電流以驅動MOSFET柵極。
• ?VCC?：正電源電壓輸入。
• ?VEE?：輸入和輸出的公共地。
• ?NC?：未連接引腳。
• ?Exposed Pad?：暴露的熱焊盤，建議焊接到PCB的地平面上以輔助散熱。

四、電氣特性

• ?工作電壓范圍?：VCC相對于VEE為3.5V至4V。
• ?UVLO閾值?：VCC相對于VEE的欠壓鎖定閾值為2.3V至.V，具有mV的遲滯。
• ?輸入閾值?：高電平閾值.V至2.2V，低電平閾值0.8V至.5V。
• ?輸出電阻?：高電平輸出電阻Ω至Ω，低電平輸出電阻1.4Ω至.Ω。

五、功能描述

• ?復合輸出驅動級?：優化寬輸出電壓和操作溫度范圍內的電流能力。
• ?UVLO保護?：當VCC低于UVLO閾值時，禁用驅動器輸出。
• ?獨立輸入?：允許兩個通道獨立工作，或通過并聯輸入和輸出引腳以加倍驅動電流能力。

六、應用信息

• ?典型應用?：包括同步整流器驅動、開關模式電源供應器中的柵極驅動等。
• ?設計指南?：提供了VCC選擇、旁路電容配置、布局和熱管理等方面的設計建議。

七、布局與熱管理

• ?布局指南?：推薦使用低ESR/ESL電容靠近IC，并保持短而寬的接地路徑以減少寄生電感和電阻。
• ?熱管理?：通過估算最壞情況下的結溫來確保可靠的長期操作，利用暴露的熱焊盤進行有效散熱。

八、封裝與訂購信息

• ?封裝類型?：提供SOIC（8引腳）和MSOP-PowerPAD（8引腳）封裝選項。
• ?訂購代碼?：包括不同配置和封裝選項的訂購代碼，如LM-M/NOPB（SOIC封裝）和LM1-1MY/NOPB（MSOP-PowerPAD封裝）。
