光電位移傳感器是一種基于光電效應原理的高精度測量設備，通過光學或激光技術檢測物體的微小位移變化，具有高靈敏度、快速響應和微型化結構等特點。

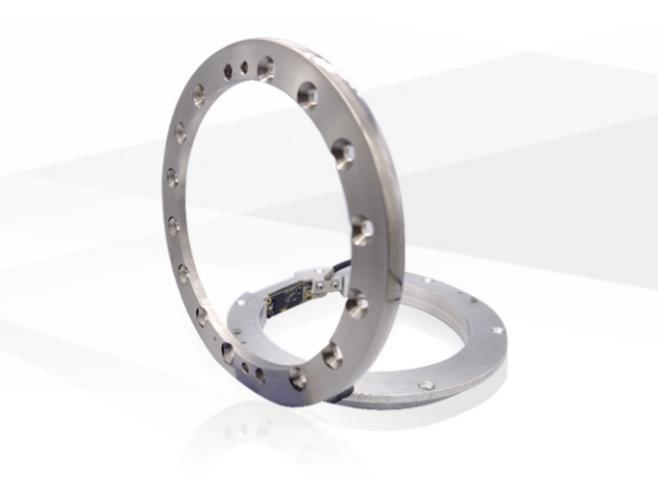

國內某高新技術企業，在擁有完全獨立的知識產權的基礎上專注于位移傳感器（旋轉、直線），尤其是微型光電位移傳感器與伺服控制系統的研發和制造，已達到世界領先水平。

近年來，該單位運用其精密運動驅動技術的高精度化和微型化為客戶提供更加完善的技術組合，成功將其核心技術轉換成為多項航空航天、軍民產品，如航空的光電吊艙與舵機、航天的陀螺儀狀態傳感器、醫用加速器的多葉準直器（MLC）和胰島素泵、輔助機器人關節驅動單元等。

特殊客戶苛刻良率要求
反推粗糙度量化管控

近期，該單位對應某航天航空客戶的訂單，客戶對產品的精度及信號傳輸穩定性提出了全新的要求。在對產品工藝進行分析后，他們發現，自家絕對位移傳感器模組的編碼盤，其粗糙度及碼道的刻蝕深度和寬度，會對性能帶來關鍵性影響。對相關零件的粗糙度及刻蝕寬度進行量化性管理，已是勢在必行。

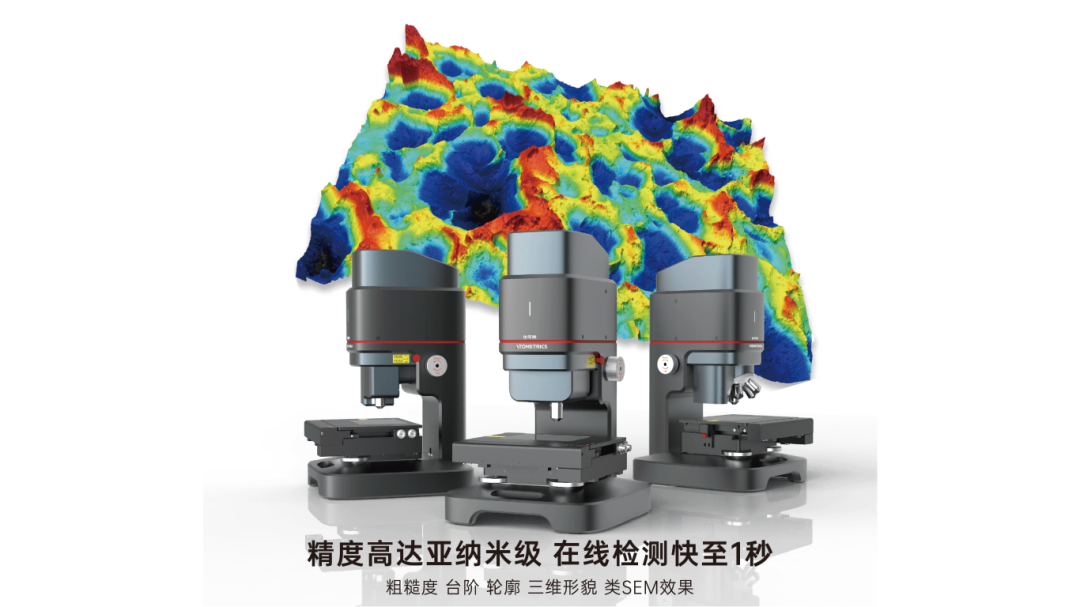

該單位明確了需要量化數據這個需求后，調研了國內外共四家品牌的白光干涉儀。在經過大量數據驗證及測試后，該單位選擇了兩家精度唯一能滿足要求的品牌進行對比，并最終采購優可測白光干涉儀。

精準粗糙度量化
零件疲勞壽命提升50%

該單位的研發團隊通過設備進行測試驗證后發現，編碼盤的粗糙度將會影響產品以下性能：

1、測量精度：編碼盤表面粗糙度會影響光電傳感器或機械觸頭與編碼盤之間的信號采集。例如，在高精度的角度測量系統中，通常編碼盤的表面粗糙度要到納米級，粗糙的編碼盤表面可能使測量誤差增大，無法滿足系統的精度要求。

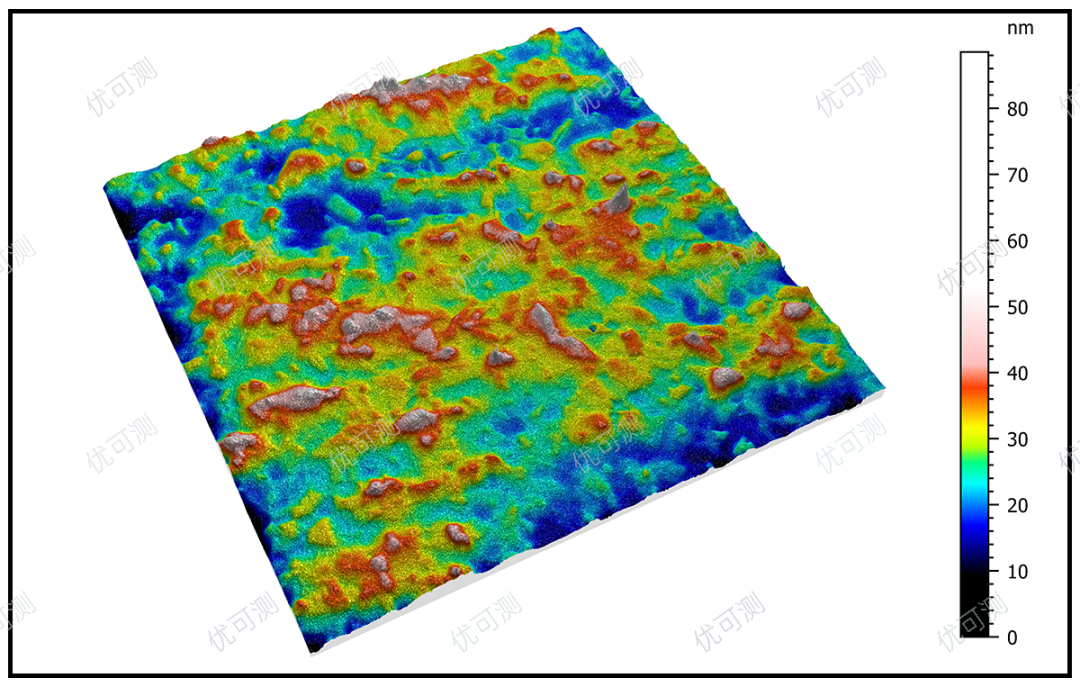

編碼器研磨面測試樣例

在前期的測試中，該單位采用了表面粗糙度分別為100nm、30nm、10nm三個等級不同的編碼盤，去驗證產品的信號穩定性，在編碼盤粗糙度在10nm左右時，良品率就完全滿足客戶要求。

2、使用壽命：粗糙的表面會增加與其他部件（如讀數頭）之間的摩擦。長期使用后，會導致部件磨損加劇，這不僅影響編碼盤的性能，還會縮短其使用壽命。此外，磨損產生的碎屑可能會進入編碼器內部，影響其他部件正常工作。

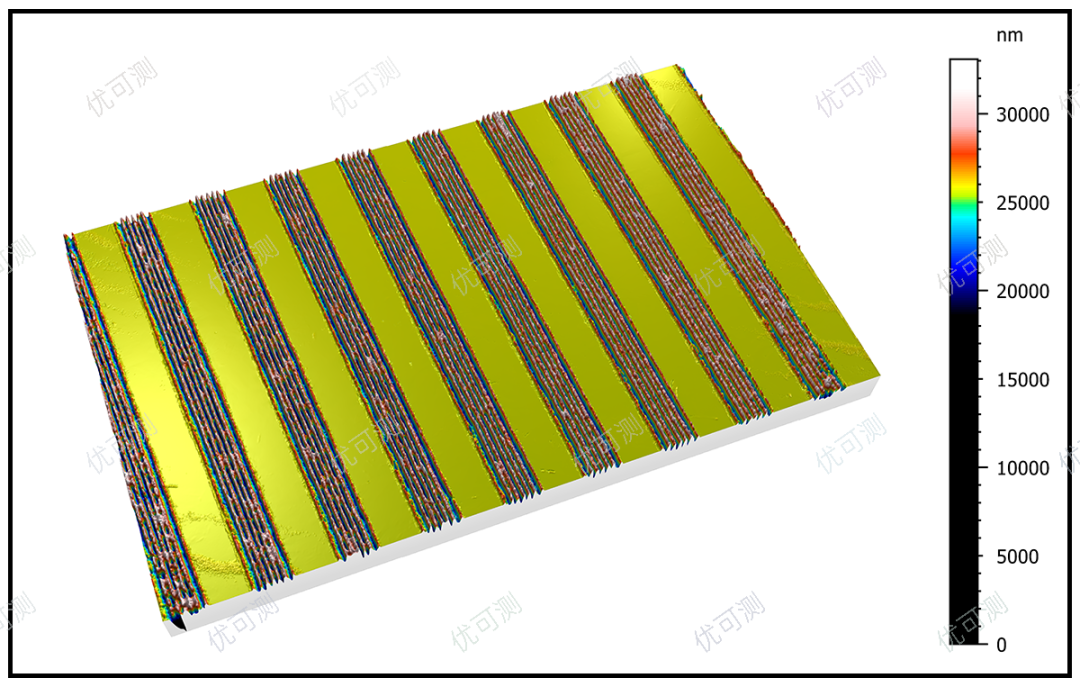

編碼器碼道激光刻蝕微結構

該單位經大量測試發現，表面粗糙度 Sa為10nm 的編碼盤，振動幅值比 Sa為100nm 的高 30%，疲勞壽命提升約 50%。

通過對粗糙度的量化管控，量化碼道刻蝕過程中的寬度及深度相關的數據管控，這家單位最終成功解決了產品工藝特性，并大幅提升相關型號產品的關鍵指標，順利完成了核心客戶訂單。
