UCC2742x 系列高速雙通道 MOSFET 驅動器可向電容性負載提供較大的峰值電流。提供三種標準邏輯選項 – 雙反相、雙同相以及單相和單同相驅動器。熱增強型 8 引腳 PowerPAD? MSOP 封裝 （DGN） 大大降低了熱阻，從而提高了長期可靠性。它還采用標準 SOIC-8 （D） 或 PDIP-8 （P） 封裝。

這些驅動器采用一種本質上將擊穿電流降至最低的設計，在 MOSFET 開關轉換期間，可在米勒平臺區域最需要的地方提供 4A 的電流。獨特的雙極和 MOSFET 混合輸出級并聯還允許在低電源電壓下實現高效的電流源和吸收。
*附件：ucc27423.pdf

UCC2742x 提供使能 （ENB） 功能，以更好地控制驅動程序應用程序的運行。ENBA 和 ENBB 在引腳 1 和 8 上實現，這些引腳以前在行業標準引腳中未使用。它們在內部被拉至 V DD 以實現有源高電平邏輯，并且可以保持開放狀態以進行標準作。

特性

• 行業標準引腳
• 為每個驅動程序啟用功能
• ±4 A 的高電流驅動能力
• 獨特的雙極和 CMOS True Drive 輸出級可在 MOSFET 米勒閾值下提供高電流
• TTL/CMOS 兼容型輸入，不受電源電壓的影響
• 1.8nF 負載時，典型上升時間為 20ns，典型下降時間為 15ns
• 典型傳播延遲時間為 25 ns（輸入下降）和 35 ns（輸入上升）
• 4V 至 15V 電源電壓
• 雙輸出可并聯以獲得更高的驅動電流
• 采用耐熱性能增強型 MSOP PowerPAD? 封裝
• 額定溫度范圍為 –40°C 至 125°C

參數

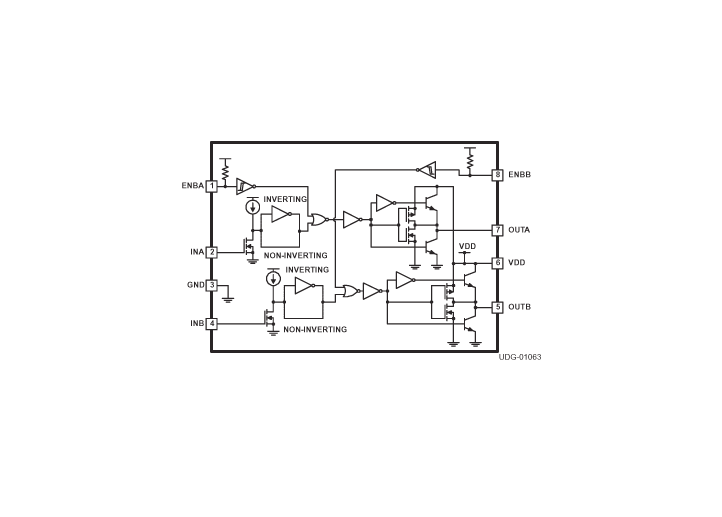

方框圖

一、產品概述

UCC3是一款雙通道、高速、低側MOSFET驅動器，專為需要高電流驅動能力的應用而設計。該驅動器具有獨特的雙極性和CMOS混合輸出級，能夠在MOSFET的Miller平臺區域提供高達A的峰值電流，適用于高頻開關應用。

二、主要特性

• ?雙通道輸出?：提供兩個獨立的驅動通道，支持并聯使用以增加驅動電流。
• ?高電流驅動能力?：每個通道能夠提供±4A的峰值電流，滿足大容性負載的需求。
• ?高速性能?：典型上升時間為0ns，下降時間為5ns，適用于高頻應用。
• ?獨立使能功能?：每個通道具有獨立的使能輸入，便于靈活控制。
• ?寬電壓范圍?：供電電壓范圍為4V至5V，適應不同系統設計需求。
• ?熱增強封裝?：提供熱增強型MSOP PowerPAD封裝，改善散熱性能。

三、引腳功能

• ?ENBA/ENBB?：使能輸入引腳，控制對應通道的使能狀態。
• ?INA/INB?：輸入信號引腳，接受控制信號以驅動對應通道的輸出。
• ?OUTA/OUTB?：輸出引腳，連接至外部MOSFET的柵極，提供驅動電流。
• ?VDD?：供電電源引腳。
• ?GND?：公共地引腳。

四、電氣特性

• ?輸入閾值?：邏輯高電平輸入閾值為.V至2.5V，邏輯低電平輸入閾值為0.8V至.V。
• ?輸出電阻?：高電平輸出電阻為.Ω至2.5Ω，低電平輸出電阻為0.7Ω至.Ω。
• ?傳播延遲?：輸入到輸出的傳播延遲時間為ns（輸入下降沿）至5ns（輸入上升沿）。
• ?靜態工作電流?：不同配置下的靜態工作電流在數百微安至數毫安之間。

五、應用信息

• ?典型應用?：包括開關模式電源、DC/DC轉換器、電機控制器、線路驅動器和D類開關放大器等。
• ?設計考慮?：在設計時需考慮電源去耦、接地布局、信號隔離等因素，以確保最佳性能。

六、布局與熱管理

• ?布局指南?：推薦使用低ESR/ESL的旁路電容，并將電容放置在靠近VDD和GND引腳的位置。輸入和輸出信號線應分開布局，避免相互干擾。
• ?熱管理?：利用熱增強型封裝改善散熱性能，設計時需考慮散熱路徑和散熱片的使用。

七、封裝與訂購信息

• ?封裝類型?：提供MSOP PowerPAD、SOIC和PDIP三種封裝選項。
• ?訂購代碼?：具體訂購代碼請參考數據手冊中的訂購信息部分。
