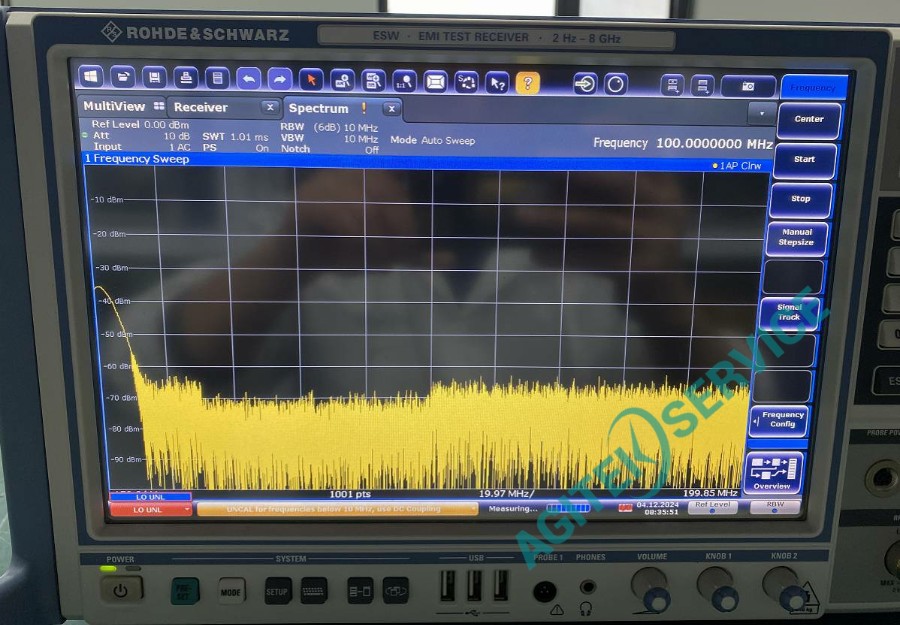

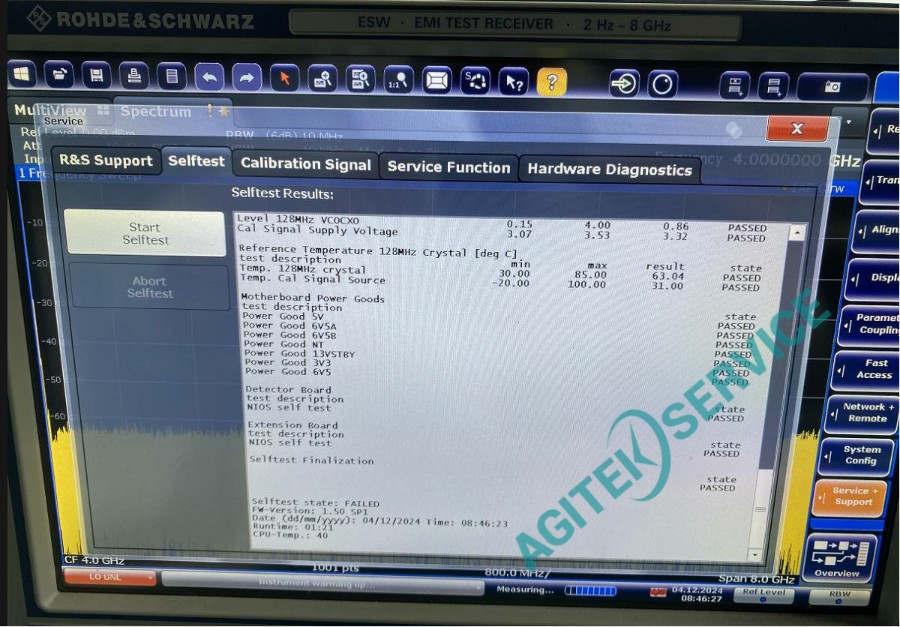

近期有客戶送修一臺R&S羅德與施瓦茨的 ESW8 EMI測量和接收機。檢測故障為：報錯LO UNL；自檢失敗；自校準失敗；全頻段測不到信號。接下來將為大家分享本維修案例。

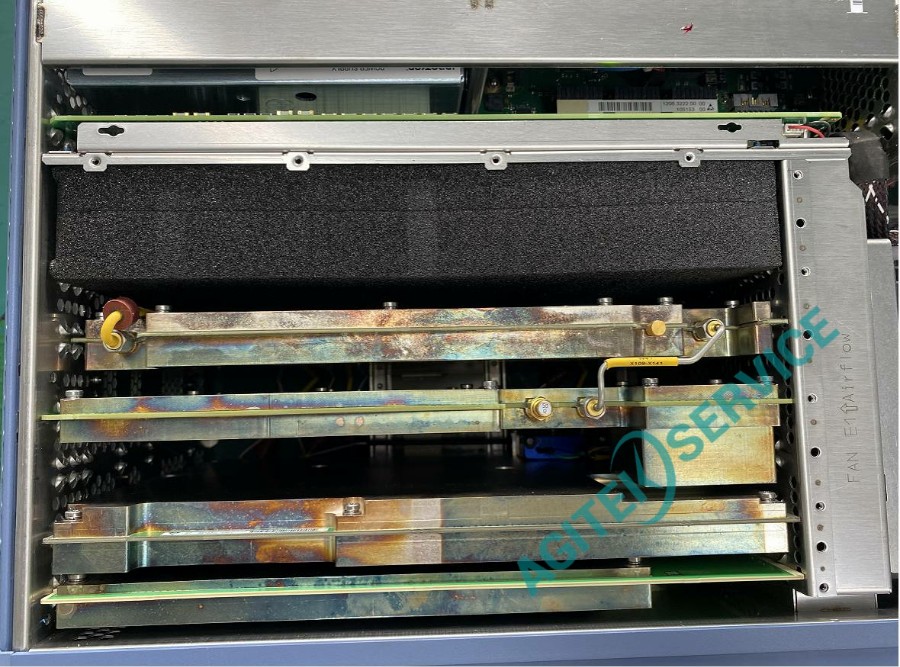

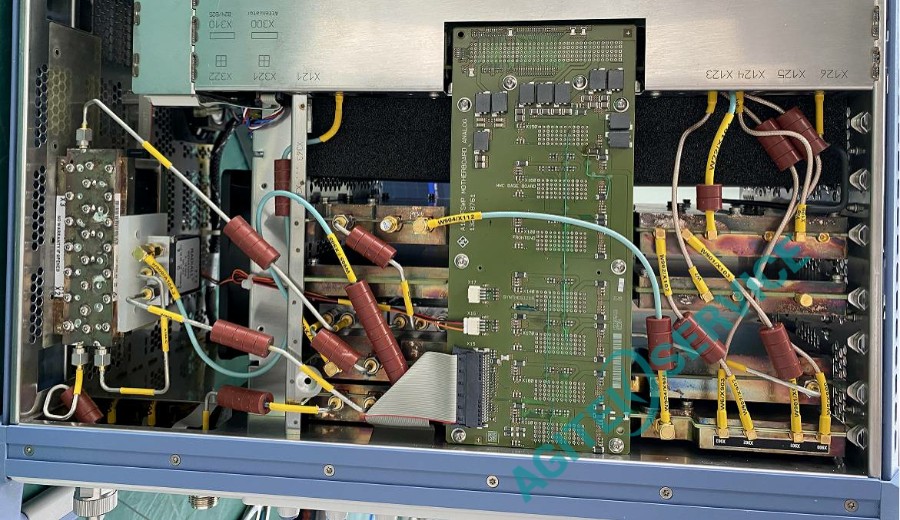

經檢測發現，儀器本振板鎖相環有器件損壞，導致儀器故障。

接下來由工程師進行維修，更換損壞元件，進行整機測試和調整。

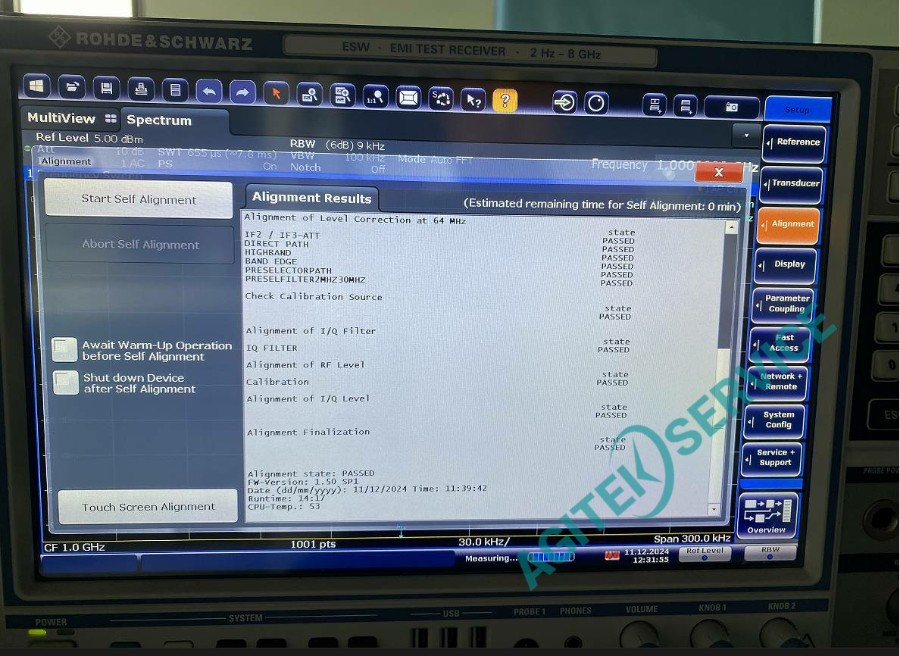

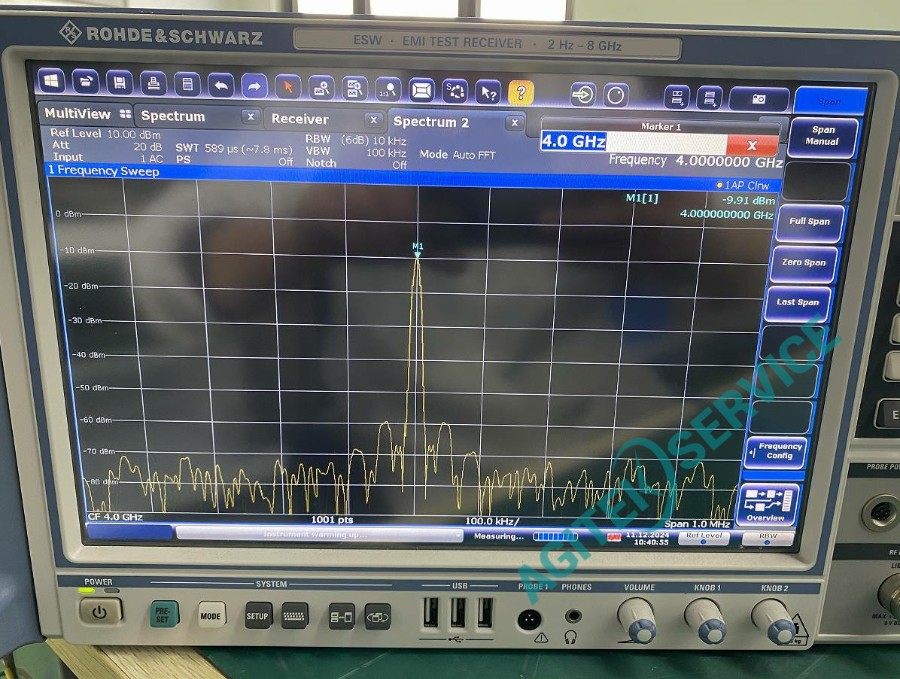

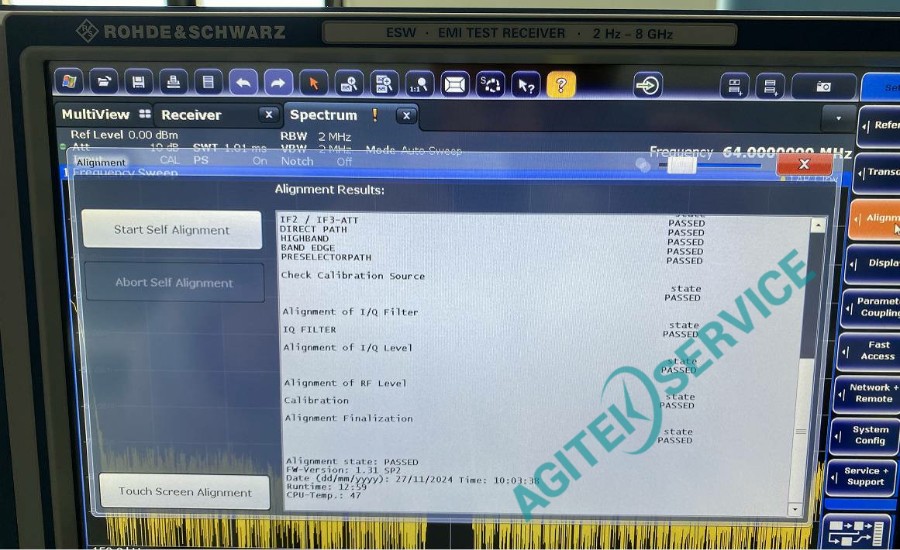

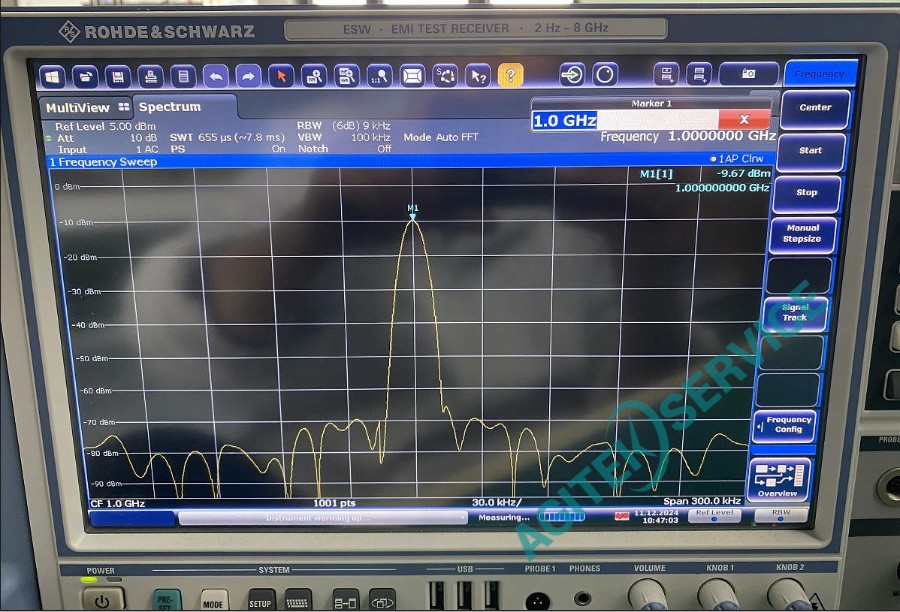

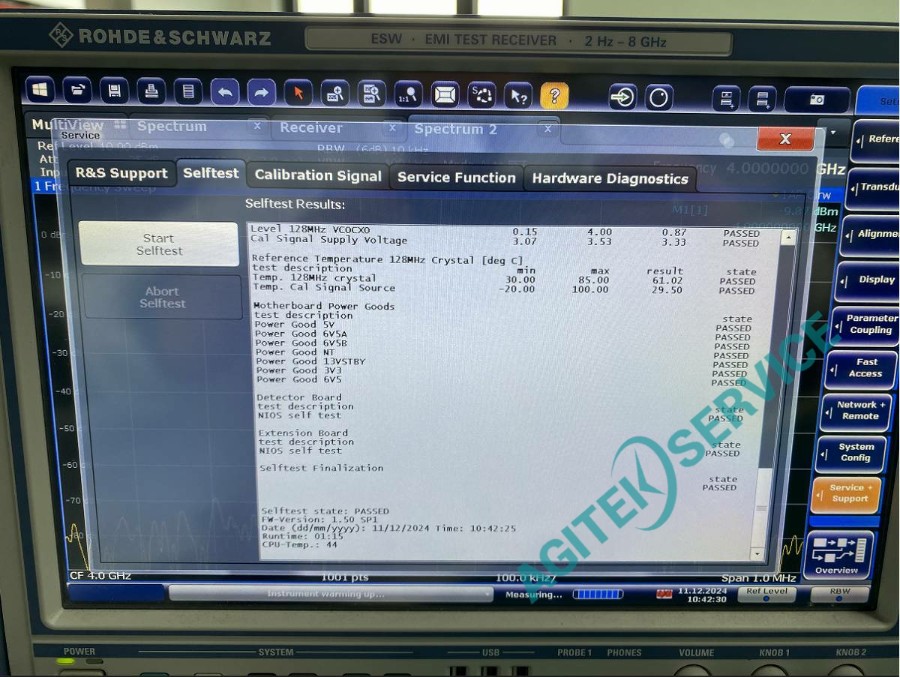

修復后不再報錯，自檢/自校準PASS，測試信號正常，指標合格。

最后由質檢驗證性能指標合格后出庫。

R&S ESW8 EMI測量和接收機常見故障：

1.自檢報錯：

儀器在進行自檢時未能通過，可能顯示報錯信息，如“LO UNL”等。這通常指示儀器內部存在故障或元件損壞。

可能原因：儀器本振板鎖相環有器件損壞。

2.無法正常開機：

儀器無法啟動，或啟動后無法正常進入測試系統。

可能原因：電源故障或內部電路損壞。

3.信號接收問題：

儀器在全頻段無法測到信號，或接收到的信號不準確。

可能原因：輸入端故障、測試分析故障或儀器內部信號處理電路損壞。

4.顯示問題：

儀器顯示屏出現花屏、黑屏或顯示異常。

可能原因：顯示面板損壞、電源輸出排線內部彈簧松動或電路故障。

5.按鍵和旋鈕無響應：

儀器上的按鍵或旋鈕無法正常工作，無法調節或選擇功能。

可能原因：按鍵或旋鈕的機械故障或電路連接問題。

6.系統問題：

儀器出現系統錯誤、反復重啟或死機等問題。

可能原因：系統軟件故障或內部存儲問題。

針對這些常見故障，可以采取以下措施進行排查和維修：

1.外觀檢測：首先檢查儀器的外觀是否完好，有無明顯的損壞或變形。

2.故障判定：通過專業的檢測設備和工具，對儀器進行故障判定，確定故障的具體位置和原因。

3.維修處理：根據故障判定結果，對儀器進行專業的維修處理，包括更換損壞的元件、修復電路等。

4.性能測試：維修完成后，對儀器進行全面的性能測試和指標驗證，確保各項性能均符合指標要求。
