在上海這座繁華都市的一隅，自動化測試項目正如火如荼地進行著。羅克韋爾PLC作為項目中的核心，肩負著數據采集與控制的重任。它與XU8電力綜合保護器的配合，是整個系統穩定運行的關鍵。XU8保護器以其獨特的modbus通信協議，與PLC之間建立起了一座信息的橋梁。然而，由于保護器的通信協議與PLC的ethernet/IP協議不兼容，兩者之間的溝通成了一大難題。

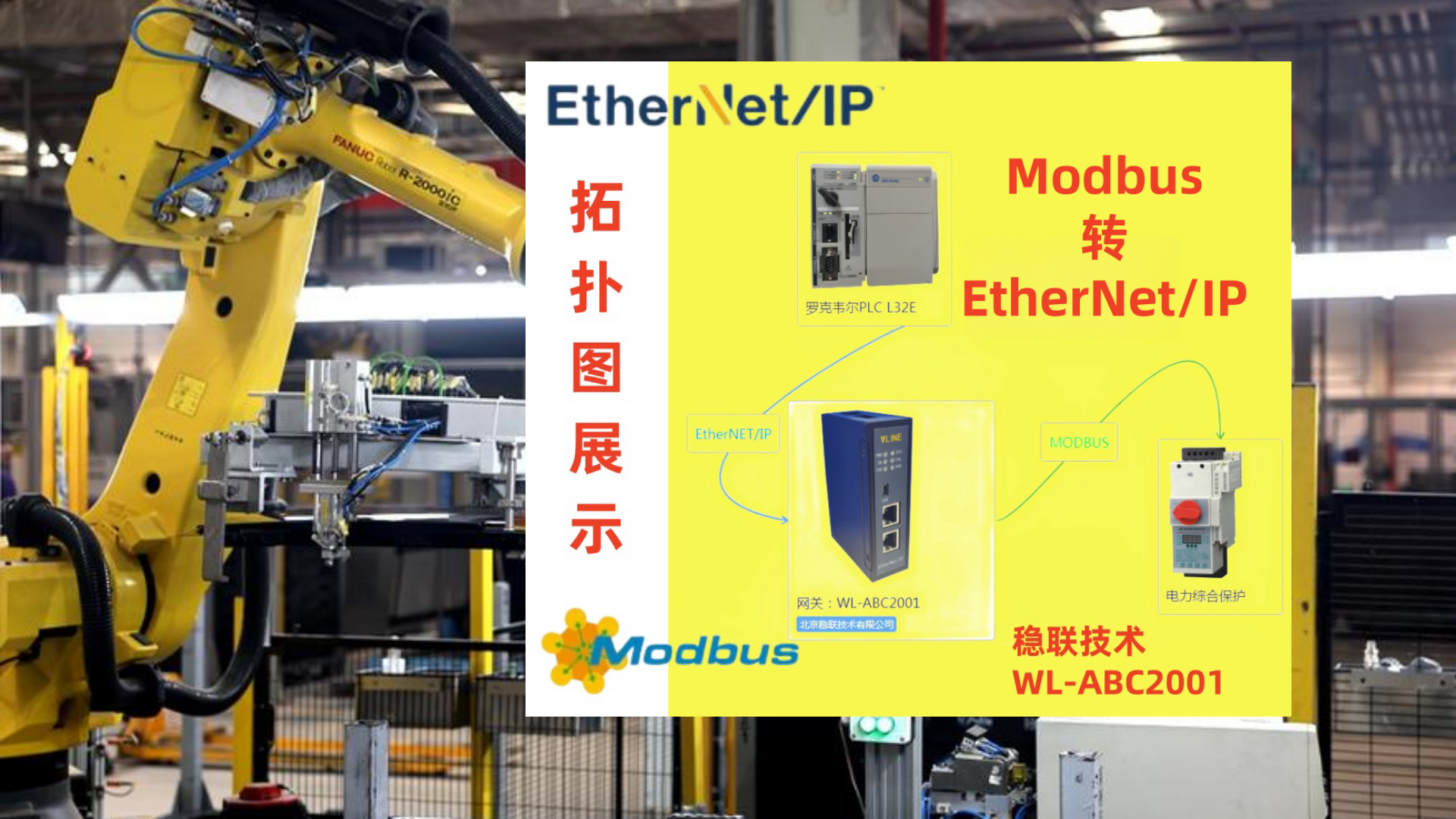

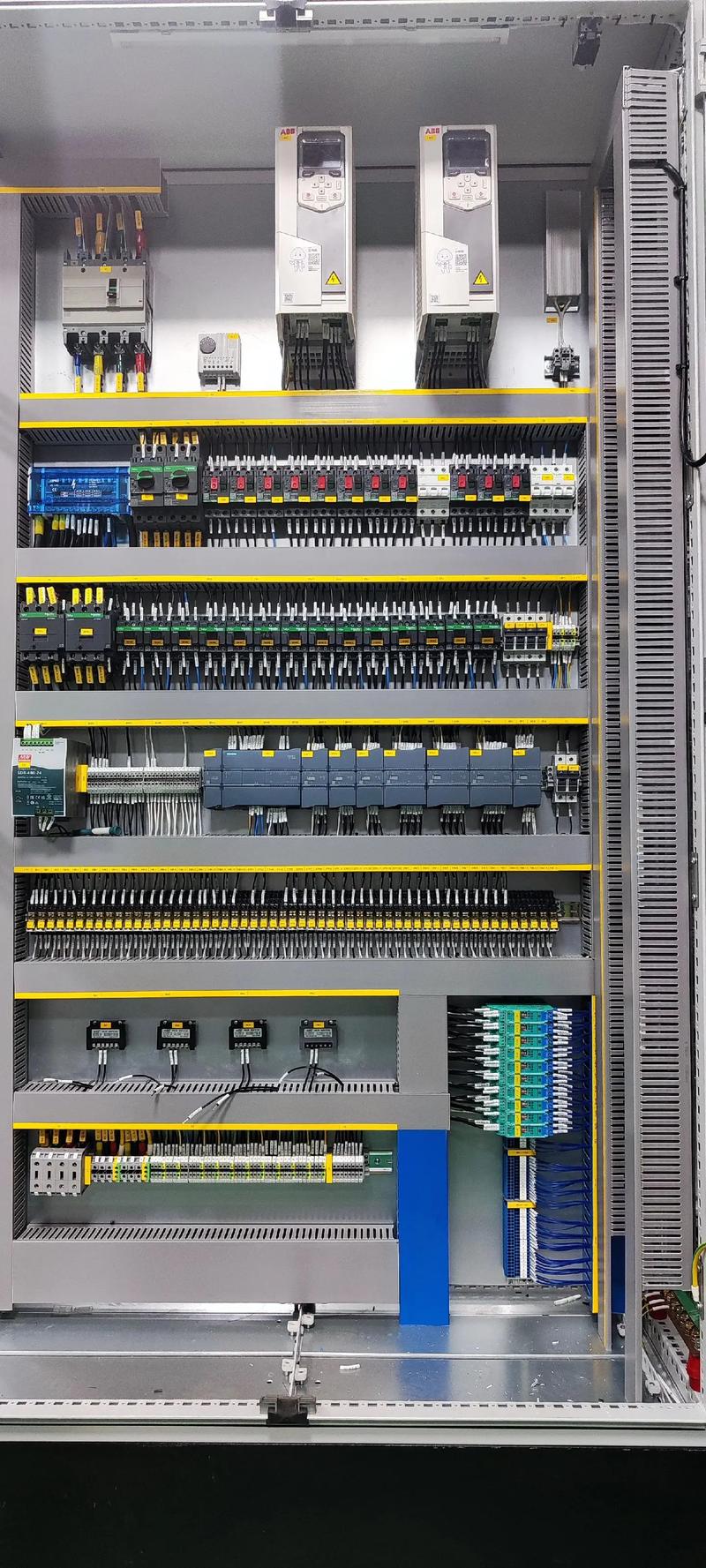

為了解決這一問題，我們選擇了穩聯技術的WL-ABC2001轉換網關，它不僅能夠?qū)odbus信號穩定地轉換為ethernet/IP信號，還因其出色的穩定性和兼容性，確保了數據傳輸?shù)母咝c準確。在現場，工程師們緊張而有序地調試著設備，確保每一個信號都能準確無誤地被PLC捕捉和處理。這個小小的轉換網關，成為了連接現代工業自動化與電力保護的紐帶，為上海的自動化測試項目增添了一份特別的保障。

· 使用RS485通信線將XU8保護器的RS485接口（通常是DB9或RJ45接口）連接到WL-ABC2001的RS485端口。

· 確保連接正確，沒有松動或接觸不良

· 使用電腦連接到WL-ABC2001的以太網端口。

· 打開轉換網關的配置軟件（通常是一個Web界面或?qū)Ｓ密浖?br />

· 設置通信參數：

o 波特率 ：與XU8保護器的modbus通信參數匹配，通常是9600或19200。

o 數據位 ：通常為8位。

o 停止位 ：通常為1位。

o 校驗位 ：無校驗、奇校驗或偶校驗，根據保護器的要求設置。

· 保存配置并重啟WL-ABC2001

· 打開羅克韋爾PLC的編程軟件（如RSLogix 5000或Studio 5000）。

· 配置PLC的網絡參數：

o 設置PLC的IP地址，確保與WL-ABC2001的IP地址在同一網絡段。

o 配置以太網通信參數，如子網掩碼和網關。

· 保存并下載配置到PLC

· 在PLC程序中編寫測試代碼，發送modbus請求（如讀取寄存器或?qū)懭爰拇嫫鳎┑絎L-ABC2001。

· 檢查PLC是否能夠接收到來自XU8保護器的正確響應。

· 如果通信失敗，檢查WL-ABC2001的配置和PLC的網絡設置

· 一旦通信測試成功，PLC將開始實時采集XU8保護器的數據。

· 根據項目需求，編寫PLC程序?qū)Σ杉降臄?shù)據進行處理，如報警、控制輸出等
