概述

全自動插拔力試驗機是一種專門用于測試連接器插拔力量的設備，廣泛應用于電子、電氣、汽車、航空航天、新能源等領域56。它通過模擬實際使用環境中連接器的插拔過程，精確測量插拔力、插拔次數、接觸電阻等關鍵參數，以評估連接器的可靠性、耐用性和穩定性。

結構組成

• 控制系統：通常由計算機或者嵌入式系統構成，能夠精確控制驅動系統的運動，包括插拔速度、距離、次數等參數，還能對傳感器系統采集的數據進行分析和處理，生成測試報告。
• 驅動系統：一般由電機和傳動機構組成，常見的電機有伺服馬達，傳動機構有滾珠螺桿等，通過電機帶動傳動機構，實現對連接器的插拔動作。
• 傳感器系統：包括力量傳感器和位移傳感器，力量傳感器用于實時監測插拔過程中的力量變化，位移傳感器則用于測量插拔過程中的位移變化，從而精確獲取插拔力與位移的關系數據。
• 夾具部分：用于固定待測連接器和對接連接器，確保測試過程的穩定性和準確性，針對不同類型和尺寸的連接器，有各種專用的夾具可供選擇。

功能特點

• 多種測試功能插拔力檢測：可對各種類型的連接器，如 USB、HDMI、SATA 等進行插拔力檢測，還能模擬不同環境條件，如溫度、濕度、氣壓等，測試連接器在不同環境下的插拔效果。
• 插拔壽命檢測：能夠在一定時間內對連接器進行規定次數的插拔測試，通過設定測試次數和時間間隔，準確反映連接器的疲勞壽命。
• 接觸電阻檢測：部分全自動插拔力試驗機搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗，繪制荷重 - 行程 - 阻抗曲線圖。
• 其他測試：還可進行連接器 Normal Force 測試、整排插拔試驗、單 Pin 與塑膠保持力試驗、退 Pin 試驗等，以及各種壓縮、拉伸破壞強度試驗和端子耐荷重試驗等。
• 數據處理與管理數據存儲：所有測試數據，包括試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等皆可儲存，方便用戶隨時查閱和分析。
• 圖形顯示與打印：可同時顯示荷重 - 行程曲線圖及壽命曲線圖，并能將這些圖形以及測試報表以 A4 標準紙張規格由電腦打印機直接打印。
• 數據分析功能：自動計算最大值、最小值、平均值、差值、標準差等，還可輸入測試上、下限值，超出規格自動判定 OK 或 NG。
• 操作便利性參數設定簡便：測試條件皆由電腦畫面設定，并可儲存，可通過下拉式菜單勾選設定或直接輸入數據，操作簡單方便。
• 單位切換自由：荷重單位顯示 N、lb、gf、kgf 可自由切換，滿足不同用戶的需求。

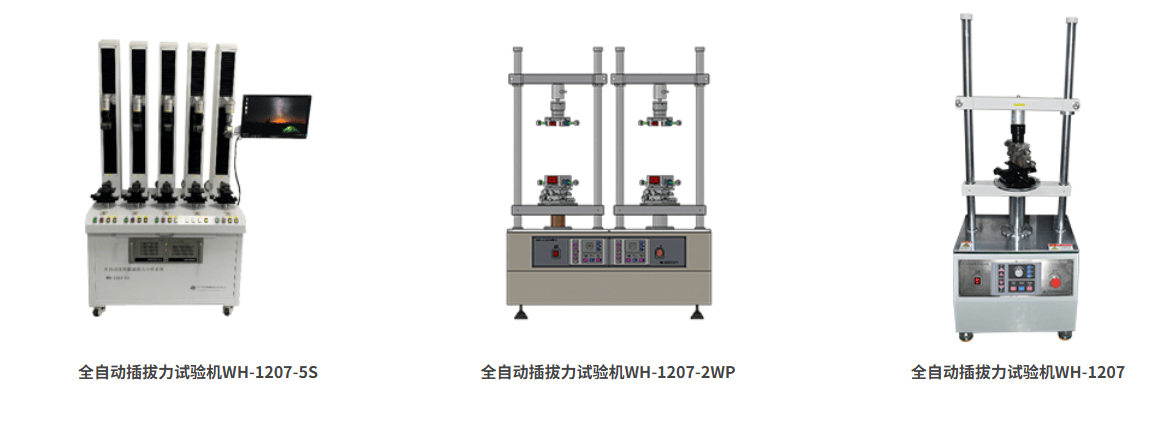

慧通測控全自動插拔力試驗機介紹

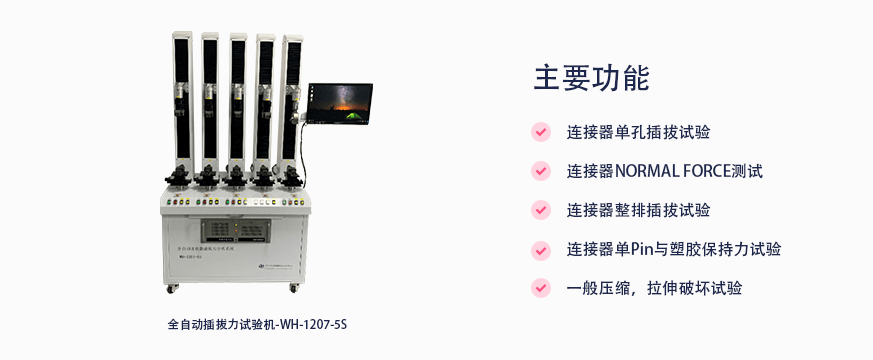

產品型號： 全自動插拔力試驗機WH-1207-5S

測試對象：適用于各種連接器的插入力及拔出力測試

技術參數

工位數：5

傳感器：2kgf、5kgf、10kgf、20kgf、50kgf（任選其一）

荷重解析度：1/100000

傳感器精度：±0.2%

行程解析度：0.001

喉深：150mm

兩工位間距：200mm

Z軸有效行程：1000mm

行程精度：±0.02mm

測試速度：1~300mm/min（option 1~1000mm/min）

X/Y移動平臺：0~75*75mm

標準夾具規格：開口寬度60mm，夾具寬度56mm，夾具深度26mm（可根據要求定制）

楔形鉗口范圍：0-7mm或7-14mm可選

外觀尺寸：1000*650*2240mm（L*W*H）

機臺重量：300KG

電源要求：AC220V±10% 50HZ

功率：1500W

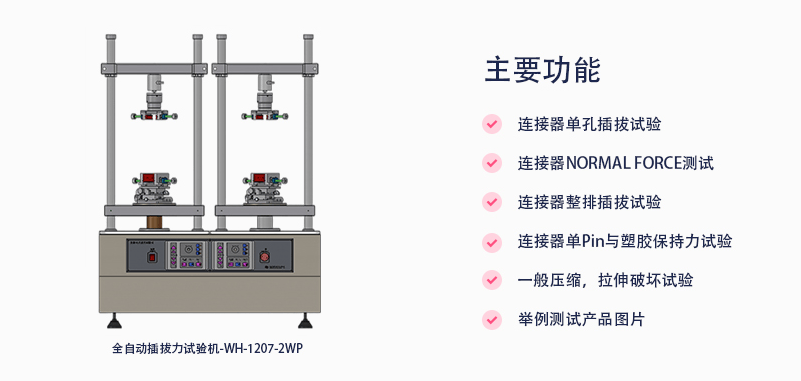

產品型號： 全自動插拔力試驗機WH-1207-2WP

測試對象：適用于各種連接器的插入力及拔出力測試

技術參數

傳感器：2kgf、5kgf、10kgf、20kgf、50kgf（任選其一）

荷重解析度：1/100000

傳感器精度：±0.2%

采樣頻率：100-10kHz可設

行程解析度：0.001

最大測試行程：150mm

行程精度：±0.02mm

測試速度：1~300mm/min（option 1~1000mm/min）

兩柱間距：365mm

上下夾具間距：180mm（可根據要求定制）

X/Y移動平臺：0~75*75mm

上端夾具規格：開口寬度60mm，夾具寬度56mm，夾具深度26mm（可根據要求定制）

下端夾具規格：開口寬度60mm，夾具寬度96mm，夾具深度46mm（可根據要求定制）

外觀尺寸：1020*400*1350mm（L*W*H）

機臺重量：140KG

電源要求：AC220V±10% 50HZ

功率：900W

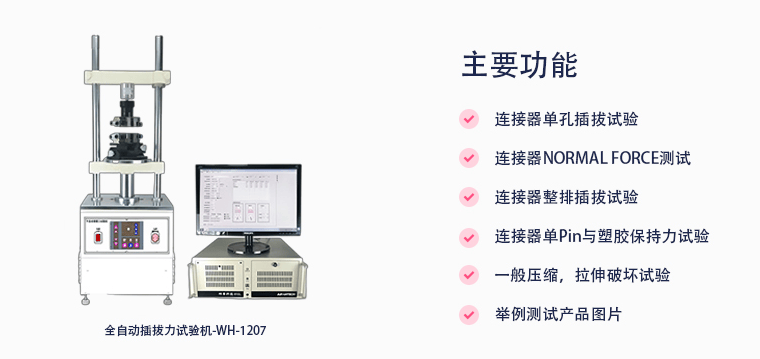

產品型號： 全自動插拔力試驗機WH-1207

測試對象：適用于各種連接器的插入力及拔出力測試

技術參數

相關標準：產品符合YDT 1591-2006，YD/T 1539-2006測試標準

工位數量：1工位

行程范圍：10-300mm可設定

位移精度：0.02mm

位移速度：10-500mm/min可設定

測力范圍：1-100N可設定

力量精度：滿量程的0.5%

力量顯示精度：0.001（小數點后三位）

計數器：0-9999999

驅動方式：伺服電機+滾珠絲杠

控制方式：觸摸屏+PLC

夾具范圍：最大可夾持7寸手機（約190*90mm）

電源要求：AC220V±10％ 50Hz

設備功率：500W

外形尺寸：600×500×800mm

設備重量： 60Kg

應用領域

• 電子產品領域：用于評估手機 SIM 卡槽、USB 接口等微型化、精密化電子連接器的可靠性，確保產品在各種使用條件下的穩定性和耐用性。
• 汽車電子行業：被廣泛應用于連接器耐久性測試，模擬不同路況下的插拔操作，評估連接器在長期使用下的性能衰減情況，為汽車廠商提供改進設計和材料選擇的依據。
• 航空航天工業：滿足航空航天器中連接器及其他電氣接口的常規性能測試需求，并可根據特殊工作環境進行定制化測試，保障飛行安全和提高航空器整體性能。
• 新能源產業：例如在電動汽車中，對電池管理系統中的連接器進行嚴格的插拔性能測試，確保其在高負荷運行下的穩定性和安全性，提升電動汽車的續航能力和延長電池使用壽命。
• 通信與數據傳輸行業：通過高精度、自動化的測試流程，準確評估光纖連接器、同軸連接器等的插拔壽命、接觸電阻變化等關鍵指標，為通信設備的穩定性和可靠性提供有力保障。
