中微愛芯新推出了具有高輸入耐壓、電流可編程的線性鋰電池充電芯片AiP4056HS。芯片采用涓流/恒流/恒壓的方式充電，輸入耐壓高達28V。芯片內部采用PMOSFET充電管，浮充電壓為4.2V。當充電電壓達到設置值進入恒壓充電后，充電電流降至設定值的1/10值時，電路停止充電并進入待機模式。

AiP4056HS擁有DFN8的無引腳封裝，同時芯片外圍元件少，適用于便攜式設備，應用場景十分廣泛。

主要特點

可編程充電電流：AiP4056HS高達1000mA

低功耗：睡眠模式(VCC懸空或VCC=0)，電池漏電＜1μA

支持0V充電

電源電壓6.5V以上觸發過壓保護

芯片過溫保護

電池過溫保護

電池防反接與防倒灌

封裝形式：ESOP8/ DFN8

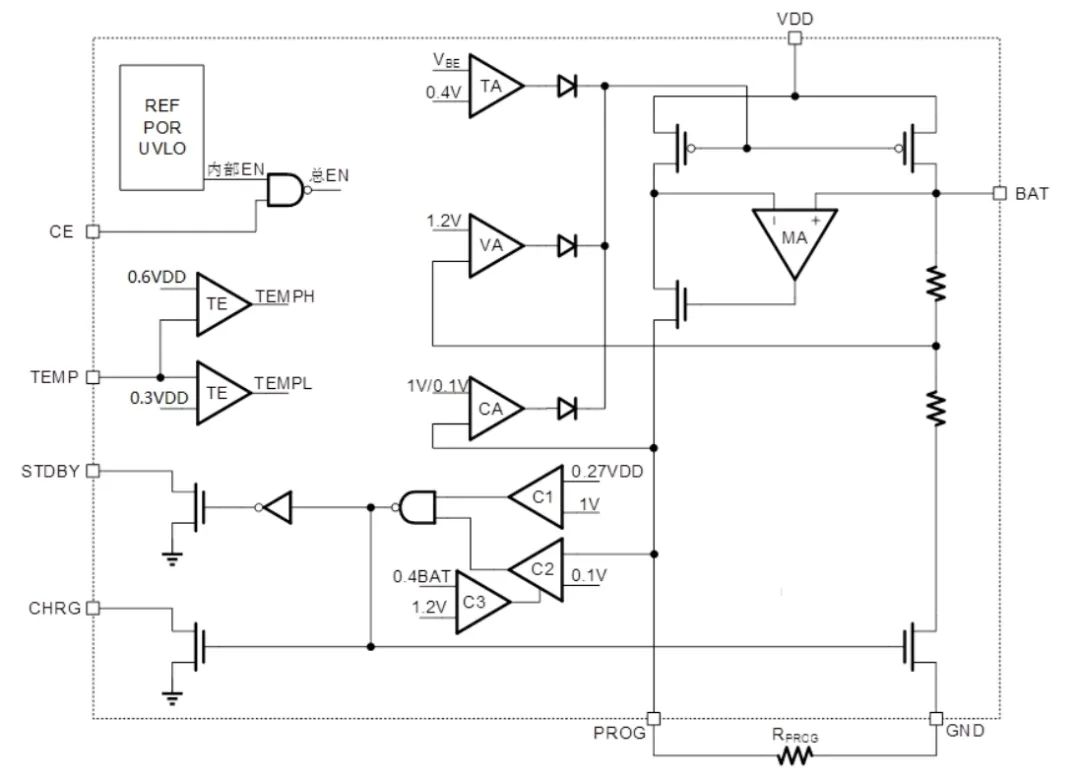

功能框圖

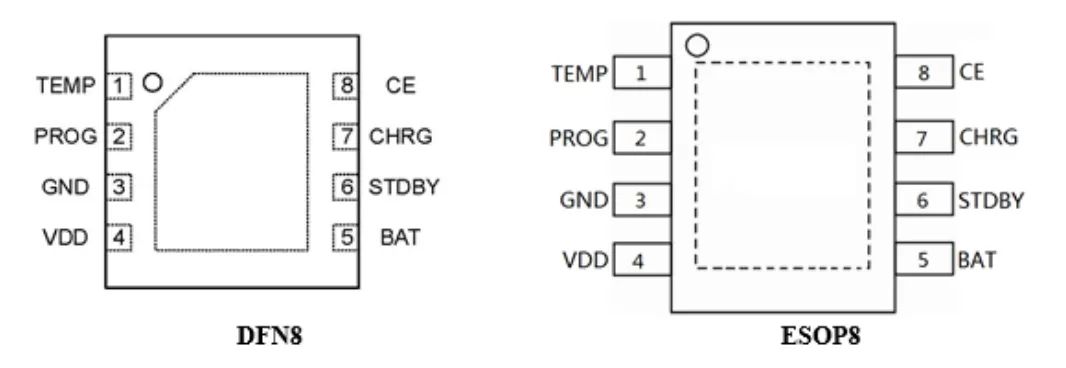

引腳排列圖

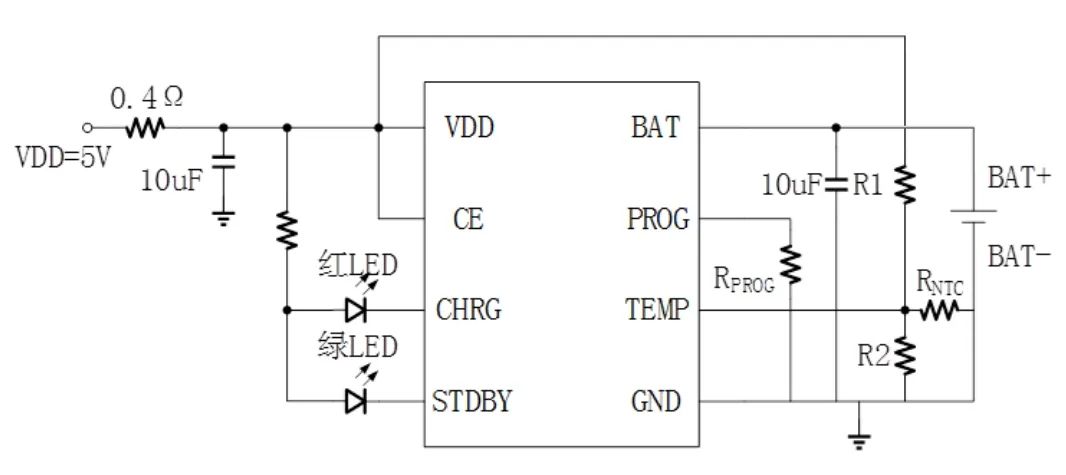

典型應用圖

產品優勢

高耐壓抗浪涌：AiP4056HS電源可承受28V浪涌電壓，提高可靠性。

電流可編程：AiP4056HS恒流充電電流可通過PROG端口的對地電阻進行設置，可滿足不同充電電流的需求場景。

三重充電保護：AiP4056HS擁有電源過壓保護、芯片過溫保護、電池過溫保護，在任意保護條件觸發時均可中斷充電操作，保證設備充電安全。

微型封裝設計：DFN8封裝最小尺寸僅為2*2mm，節省PCB三維空間，同時底部具有散熱焊盤，確保大電流穩定輸出。

結語

AiP4056HS電路配備了兩個狀態指示燈，用戶可以清晰了解充電狀態。恒流充電電流可通過外圍電阻設置，便于客戶使用。同時，該系列電路具有多重保護功能，如電池溫度檢測、過壓保護等功能。可有效防止電池過熱、過冷或電路持續高壓充電，確保電池與電路的安全和穩定。

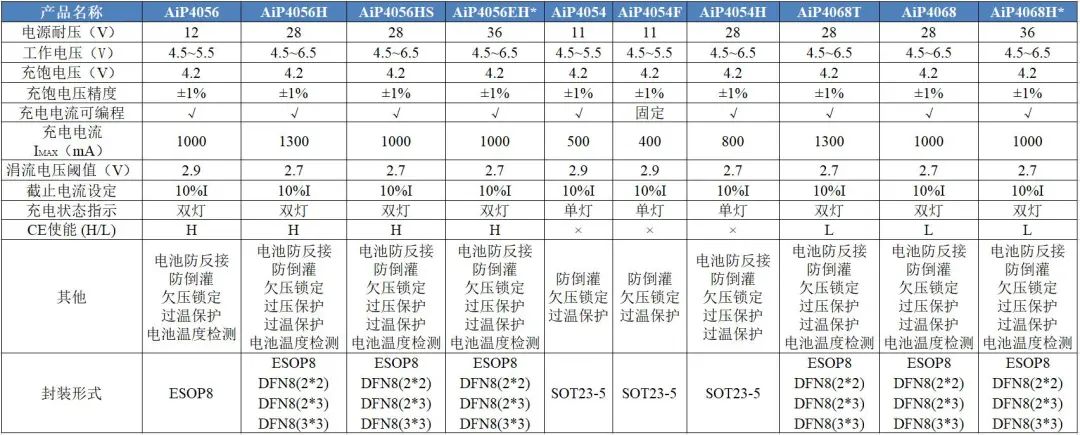

中微愛芯線性鋰電池充電芯片家族選型表如下：

AiP4054高低壓系列：充電狀態單燈指示，無使能控制

AiP4056高低壓系列：充電狀態雙燈指示，使能控制“高”有效

AiP4068高壓系列：充電狀態雙燈指示，使能控制“低”有效

注：型號帶*表示在研中

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
