隨著AI技術井噴式快速發展，進一步推動算力需求，服務器電源效率需達97.5%-98%，通過降低能量損耗，來支撐高功率的GPU。為了抓住市場機遇，瑞能半導體先發制人，推出的第三代超結MOSFET，能全面滿足高效能需求。

特技搶先看

新一代芯片技術平臺：大幅提升FOM優值，賦能高效系統。

創新的TOLL封裝：較低的封裝電阻、寄生電感、優秀的散熱性能，提升系統熱管理性能。

行業領先的功率密度：為小型化提供了卓越的解決方案，重塑性能標桿。

完整的產品組合：覆蓋高低壓?jiǎn)卧?，為客戶提供一站式解決方案。

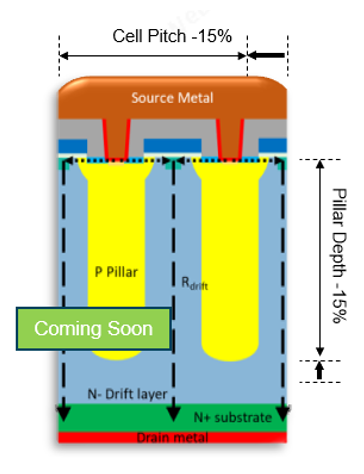

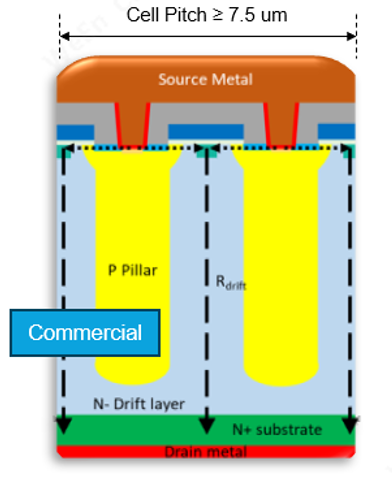

瑞能超結MOSFET技術路線

Cell pitch shrink

EPI with lower resistance

Shorter Pillar depth

瑞能 G1 超結 MOSFET

Trench gate technology

Qg reduction technology

Robust reverse

recovery

瑞能 G3 超結 MOSFET

瑞能 G4 超結 MOSFET

技術亮點大揭秘

業界頂尖比導通電阻（R(ON)sp）

行業領先抗雪崩耐量等級（EAS）

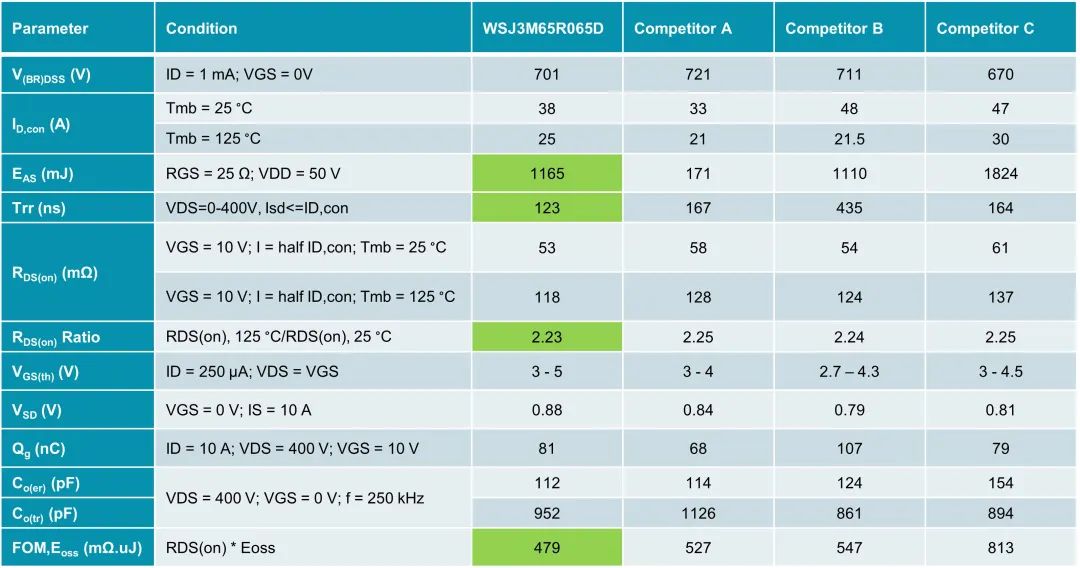

RDS(ON)與EOSS參數實現優異平衡性，比肩國際一線品牌

集成優化設計的快恢復二極管（FRD）特性，兼具強魯棒性反向恢復能力與寬溫域穩定性

完善的質量管控體系，執行全生命周期產品驗證

依托多元化封裝技術平臺，提供客制化封裝方案快速響應及可靠交付保障

瑞能超結MOSFET產品優勢

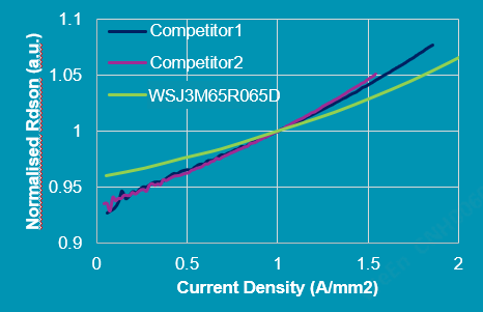

RDS(ON)低溫漂

在廣泛的電流密度范圍內，RDS(ON)保持穩定，在實際應用中對于客戶而言更具指導意義；器件在寬溫度范圍內具有更高的一致性。

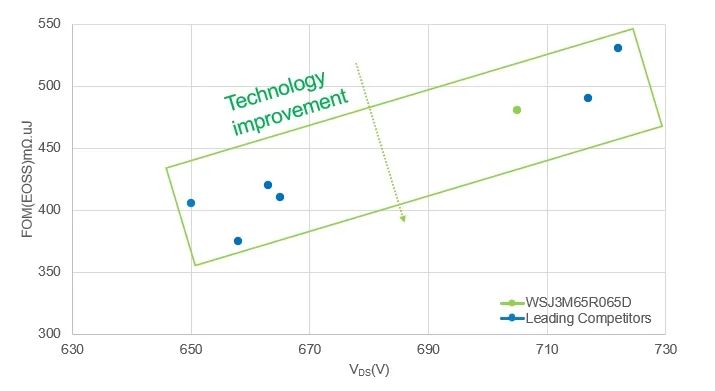

寬裕的安全余量

G3 超結 MOSFET 的整體性能與行業領導者相當，盡管在產量和工藝控制方面非常嚴格，瑞能仍然為客戶保留了較大的VDS余量。

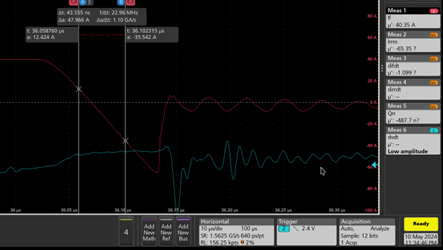

快恢復體二極管

體二極管Trr 小于 200 納秒，換向速度 dIF/dt 超過 1000 A/us ，兼容軟硬開關應用。

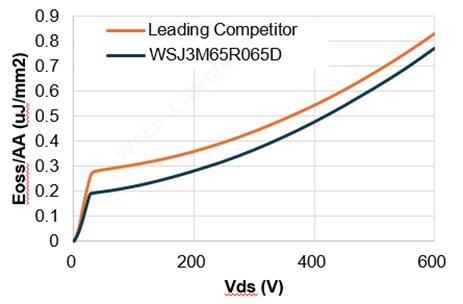

低電容

卓越的 NP 平衡，Eoss 和RDS(ON)/VDS之間實現了良好的平衡折衷，對效率要求高的應用十分友好。

優勢詳解
