第八章 啟動文件詳解

本章參考資料《W55MH32參考手冊》第八章-中斷和事件,MDK中的幫助手冊—ARM Development Tools：用來查詢ARM的匯編指令和編譯器相關的指令。

1 啟動文件簡介

啟動文件由匯編編寫，是系統上電復位后第一個執行的程序。主要做了以下工作：

初始化堆棧指針SP=_initial_sp

初始化PC指針=Reset_Handler

初始化中斷向量表

配置系統時鐘

調用C庫函數_main初始化用戶堆棧，從而最終調用main函數去到C的世界

2 查找ARM匯編指令

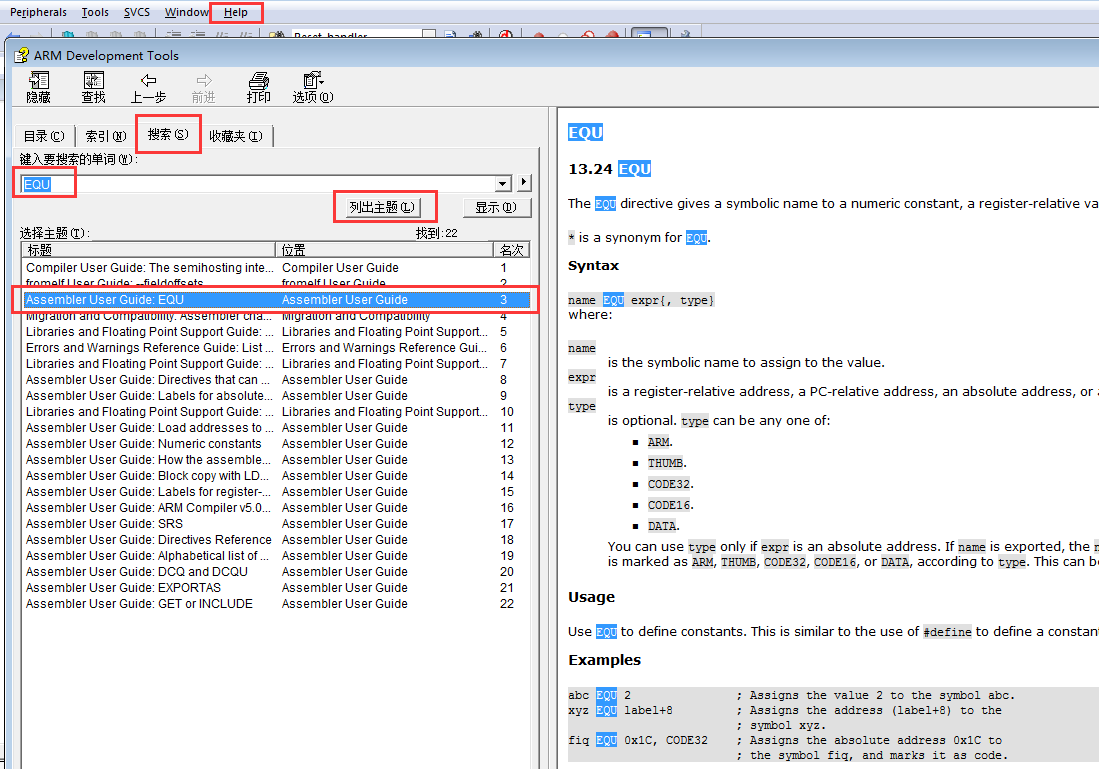

在講解啟動代碼的時候，會涉及到ARM的匯編指令和Cortex內核的指令，有關Cortex內核的指令我們可以參考《CM3權威指南CnR2》第四章：指令集。 剩下的ARM的匯編指令我們可以在MDK->Help->Uvision Help中搜索到，以EQU為例，檢索如下：

檢索出來的結果會有很多，我們只需要看Assembler User Guide 這部分即可。下面列出了啟動文件中使用到的ARM匯編指令， 該列表的指令全部從ARM Development Tools這個幫助文檔里面檢索而來。其中編譯器相關的指令WEAK和ALIGN為了方便也放在同一個表格了。

3 啟動文件代碼講解

3.1 Stack—棧

Stack_Size      EQU     0x00000400

                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp

開辟棧的大小為0X00000400（1KB），名字為STACK，NOINIT即不初始化，可讀可寫，8（2^3）字節對齊。棧的作用是用于局部變量，函數調用，函數形參等的開銷，棧的大小不能超過內部SRAM的大小。

如果編寫的程序比較大， 定義的局部變量很多，那么就需要修改棧的大小。如果某一天，你寫的程序出現了莫名奇怪的錯誤，并進入了硬fault的時候，這時你就要考慮下是不是棧不夠大，溢出了。

EQU：宏定義的偽指令，相當于等于，類似于C中的define。

AREA：告訴匯編器匯編一個新的代碼段或者數據段。STACK表示段名，這個可以任意命名；NOINIT表示不初始化； READWRITE表示可讀可寫，ALIGN=3，表示按照2^3對齊，即8字節對齊。

SPACE：用于分配一定大小的內存空間，單位為字節。這里指定大小等于Stack_Size。

標號__initial_sp緊挨著SPACE語句放置，表示棧的結束地址，即棧頂?shù)刂罚瑮Ｊ怯筛呦虻蜕L(zhǎng)的。

3.2 Heap堆

Heap_Size     EQU     0x00000200

            AREA    HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
Heap_Mem      SPACE   Heap_Size
__heap_limit

開辟堆的大小為0X00000200（512字節），名字為HEAP，NOINIT即不初始化，可讀可寫，8（2^3）字節對齊。__heap_base表示堆的起始地址， __heap_limit表示堆的結束地址。堆是由低向高生長的，跟棧的生長方向相反。

堆主要用來動態內存的分配，像malloc()函數申請的內存就在堆上面。這個在W5MH32里面用的比較少。

PRESERVE8
THUMB

PRESERVE8：指定當前文件的堆棧按照8字節對齊。

THUMB：表示后面指令兼容THUMB指令。THUBM是ARM以前的指令集，16bit，現在Cortex-M系列的都使用THUMB-2指令集， THUMB-2是32位的，兼容16位和32位的指令，是THUMB的超集。

3.3 向量表

AREA    RESET, DATA, READONLY
EXPORT  __Vectors
EXPORT  __Vectors_End
EXPORT  __Vectors_Size

定義一個數據段，名字為RESET，可讀。 并聲明 __Vectors、__Vectors_End和__Vectors_Size這三個標號具有全局屬性，可供外部的文件調用。

EXPORT：聲明一個標號可被外部的文件使用，使標號具有全局屬性。如果是IAR編譯器，則使用的是GLOBAL這個指令。

當內核響應了一個發生的異常后，對應的異常服務例程(ESR)就會執行。為了決定 ESR 的入口地址， 內核使用了“向量表查表機制”。 這里使用一張向量表。向量表其實是一個 WORD（ 32 位整數）數組，每個下標對應一種異常，該下標元素的值則是該 ESR的入口地址。 向量表在地址空間中的位置是可以設置的，通過 NVIC 中的一個重定位寄存器來指出向量表的地址。在復位后，該寄存器的值為 0。因此， 在地址 0 （即FLASH 地址0）處必須包含一張向量表，用于初始時的異常分配。要注意的是這里有個另類： 0 號類型并不是什么入口地址， 而是給出了復位后 MSP 的初值。

代碼 15?1 向量表

__Vectors  DCD   __initial_sp        ;棧頂?shù)刂?        DCD   Reset_Handler       ;復位程序地址
        DCD   NMI_Handler
        DCD   HardFault_Handler
        DCD   MemManage_Handler
        DCD   BusFault_Handler
        DCD   UsageFault_Handler
        DCD   0                    ; 0 表示保留
        DCD   0
        DCD   0
        DCD   0
        DCD   SVC_Handler
        DCD   DebugMon_Handler
        DCD   0
        DCD   PendSV_Handler
        DCD   SysTick_Handler


;外部中斷開始
        DCD   WWDG_IRQHandler
        DCD   PVD_IRQHandler
        DCD   TAMPER_IRQHandler

;限于篇幅，中間代碼省略
        DCD   DMA2_Channel2_IRQHandler
        DCD   DMA2_Channel3_IRQHandler
        DCD   DMA2_Channel4_5_IRQHandler
__Vectors_End
__Vectors_Size EQU __Vectors_End - __Vectors

__Vectors為向量表起始地址，__Vectors_End 為向量表結束地址，兩個相減即可算出向量表大小。

向量表從FLASH的0地址開始放置，以4個字節為一個單位，地址0存放的是棧頂?shù)刂罚?X04存放的是復位程序的地址，以此類推。 從代碼上看，向量表中存放的都是中斷服務函數的函數名，可我們知道C語言中的函數名就是一個地址。

DCD：分配一個或者多個以字為單位的內存，以四字節對齊，并要求初始化這些內存。在向量表中，DCD分配了一堆內存，并且以ESR的入口地址初始化它們。

3.4 復位程序

AREA |.text|, CODE, READONLY

定義一個名稱為.text的代碼段，可讀。

Reset_Handler PROC
            EXPORT  Reset_Handler    [WEAK]
            IMPORT  SystemInit
            IMPORT  __main

            LDR     R0, =SystemInit
            BLX     R0
            LDR     R0, =__main
            BX      R0
            ENDP

復位子程序是系統上電后第一個執行的程序，調用SystemInit函數初始化系統時鐘，然后調用C庫函數_mian，最終調用main函數去到C的世界。

WEAK：表示弱定義，如果外部文件優先定義了該標號則首先引用該標號，如果外部文件沒有聲明也不會出錯。 這里表示復位子程序可以由用戶在其他文件重新實現，這里并不是唯一的。

IMPORT：表示該標號來自外部文件，跟C語言中的EXTERN關鍵字類似。這里表示SystemInit和__main這兩個函數均來自外部的文件。

SystemInit()是一個標準的庫函數，在system_W5MH32f10x.c這個庫文件總定義。主要作用是配置系統時鐘，這里調用這個函數之后，單片機的系統時鐘配被配置為72M。__main是一個標準的C庫函數，主要作用是初始化用戶堆棧，并在函數的最后調用main函數去到C的世界。這就是為什么我們寫的程序都有一個main函數的原因。

LDR、BLX、BX是CM4內核的指令，可在《CM3權威指南CnR2》第四章-指令集里面查詢到，具體作用見下表：

3.5 中斷服務程序

在啟動文件里面已經幫我們寫好所有中斷的中斷服務函數，跟我們平時寫的中斷服務函數不一樣的就是這些函數都是空的， 真正的中斷復服務程序需要我們?cè)谕獠康腃文件里面重新實現，這里只是提前占了一個位置而已。

如果我們?cè)谑褂媚硞€(gè)外設的時候，開啟了某個中斷，但是又忘記編寫配套的中斷服務程序或者函數名寫錯，那當中斷來臨的時， 程序就會跳轉到啟動文件預先寫好的空的中斷服務程序中，并且在這個空函數中無限循環，即程序就死在這里。

NMI_Handler     PROC    ;系統異常
                EXPORT  NMI_Handler           [WEAK]
                B       .
                ENDP

;限于篇幅，中間代碼省略
SysTick_Handler PROC
                EXPORT  SysTick_Handler       [WEAK]
                B       .
                ENDP

Default_Handler PROC    ;外部中斷
                EXPORT  WWDG_IRQHandler       [WEAK]
                EXPORT  PVD_IRQHandler        [WEAK]
                EXPORT  TAMP_STAMP_IRQHandler [WEAK]

;限于篇幅，中間代碼省略
LTDC_IRQHandler
LTDC_ER_IRQHandler
DMA2D_IRQHandler
                B       .
                ENDP

B：跳轉到一個標號。這里跳轉到一個‘.’，即表示無限循環。

3.6 用戶堆棧初始化

ALIGN：對指令或者數據存放的地址進行對齊，后面會跟一個立即數。缺省表示4字節對齊。

;用戶棧和堆初始化,由C庫函數_main來完成
IF      :DEF:__MICROLIB  ;這個宏在KEIL里面開啟

EXPORT  __initial_sp
EXPORT  __heap_base
EXPORT  __heap_limit

ELSE

IMPORT  __use_two_region_memory ; 這個函數由用戶自己實現
EXPORT  __user_initial_stackheap

__user_initial_stackheap

LDR     R0, =  Heap_Mem
LDR     R1, =(Stack_Mem + Stack_Size)
LDR     R2, = (Heap_Mem +  Heap_Size)
LDR     R3, = Stack_Mem
BX      LR

ALIGN

ENDIF

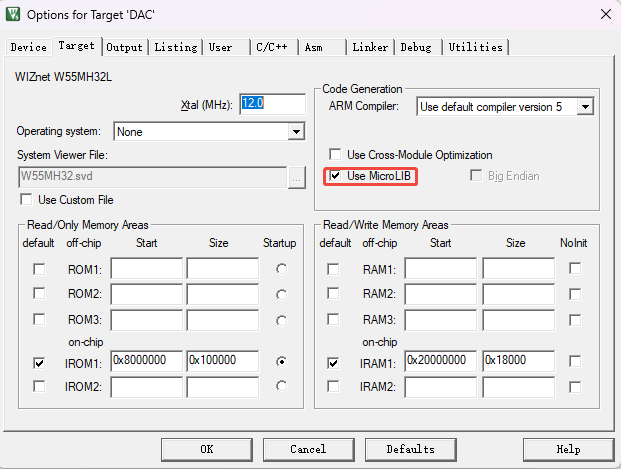

首先判斷是否定義了__MICROLIB ，如果定義了這個宏則賦予標號__initial_sp（棧頂?shù)刂罚?__heap_base（堆起始地址）、__heap_limit（堆結束地址）全局屬性，可供外部文件調用。 有關這個宏我們?cè)贙EIL里面配置，具體見圖 使用微庫 。然后堆棧的初始化就由C庫函數_main來完成。

如果沒有定義__MICROLIB，則才用雙段存儲器模式，且聲明標號__user_initial_stackheap具有全局屬性，讓用戶自己來初始化堆棧。

IF,ELSE,ENDIF：匯編的條件分支語句，跟C語言的if ,else類似

END：文件結束
