概述
MAX3420E包含實現USB 2.0全速USB外設所需的數字邏輯電路和模擬電路。全速收發器具有±15kV ESD保護和可編程的USB連接和斷開特性。內部的串行接口引擎(SIE)負責處理底層USB協議，如錯誤校驗和總線重試。通過工作頻率高達26MHz的SPI?接口訪問寄存器組，可對MAX3420E進行控制。利用簡易的3線或4線SPI接口，可為任何SPI主機(微處理器、ASIC和DSP等)增添USB功能。

內部電平轉換器允許SPI接口工作在1.71V至3.6V的系統電壓。在MAX3420E內部執行USB定時操作，并在操作完成后提供中斷，因此，SPI主機無需定時器來滿足USB定時要求。MAX3420E包括4路通用輸入及輸出，因此所有采用I/O引腳實現SPI接口的微處理器都能再次利用I/O引腳，并獲得額外的引腳。

MAX3420E工作在擴展級-40°C至+85°C溫度范圍，采用32引腳LQFP封裝(7mm x 7mm)和節省空間的24引腳TQFN封裝(4mm x 4mm)。
數據表：*附件：MAX3420E USB外設控制器，SPI接口技術手冊.pdf

應用

• 照相機
• 蜂窩電話
• 定制USB設備
• 臺式路由器
• 儀表
• 微處理器和DSP
• MP3播放器
• PC外設
• PDA
• PLC
• 機頂盒

特性

• 獨立于微處理器的USB解決方案
• 符合USB 2.0規范(全速工作模式)
• 內置全速USB收發器
• 固件/硬件控制內部D+上拉電阻
• 可編程的3線或4線26MHz SPI接口
• 電平轉換器和VL輸入可實現獨立的系統接口電壓
• 內部比較器檢測V BUS ，用于自供電應用
• D+、D-和VBCOMP具有ESD保護功能
• 中斷輸出引腳(電平或可編程邊沿)，可實現輪詢或中斷驅動的SPI接口
• 智能USB串行接口引擎(SIE)
  • 自動處理USB流量控制和雙緩沖
  • 處理底層USB信令
  • 包含定時器，可用于USB定時操作，因此SPI主機無需定時
• 內置端點FIFO
  • EP0：CONTROL (64字節)
  • EP1：OUT，Bulk或Interrupt，2 x 64字節(雙緩沖)
  • EP2：IN，Bulk或Interrupt，2 x 64字節(雙緩沖)
  • EP3：IN，Bulk或Interrupt (64字節)
• 雙緩沖數據端點允許SPI主機和USB在同一端點上同時傳輸數據，從而提高了吞吐量
• SETUP數據具有自身的8字節FIFO，簡化了固件
• 4路通用輸入和4路通用輸出
• 可節省空間的LQFP和TQFN封裝

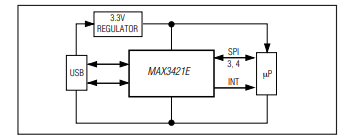

框圖

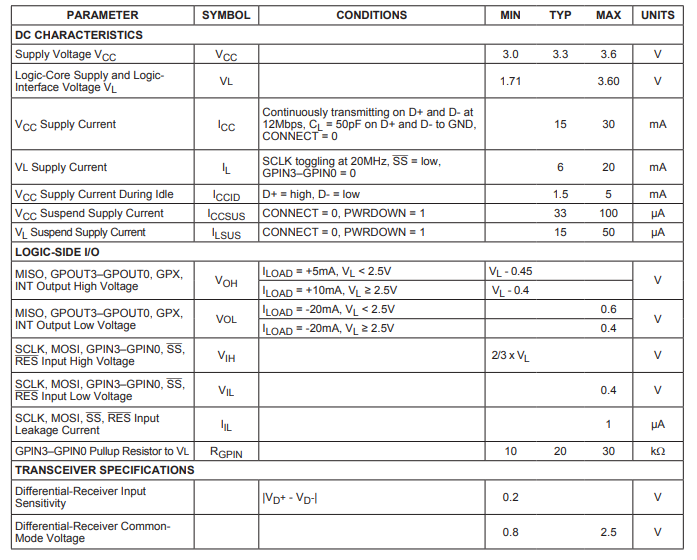

電特性

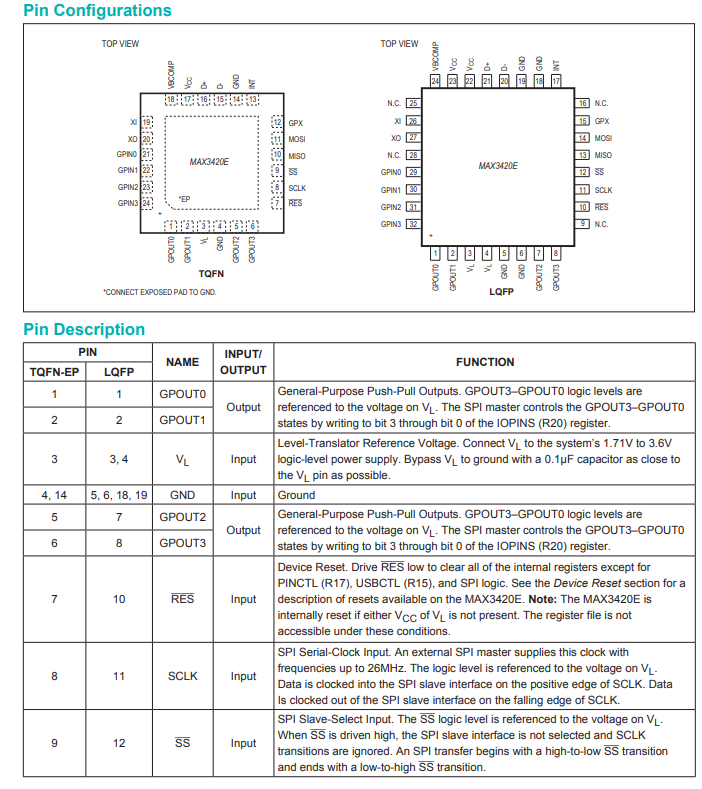

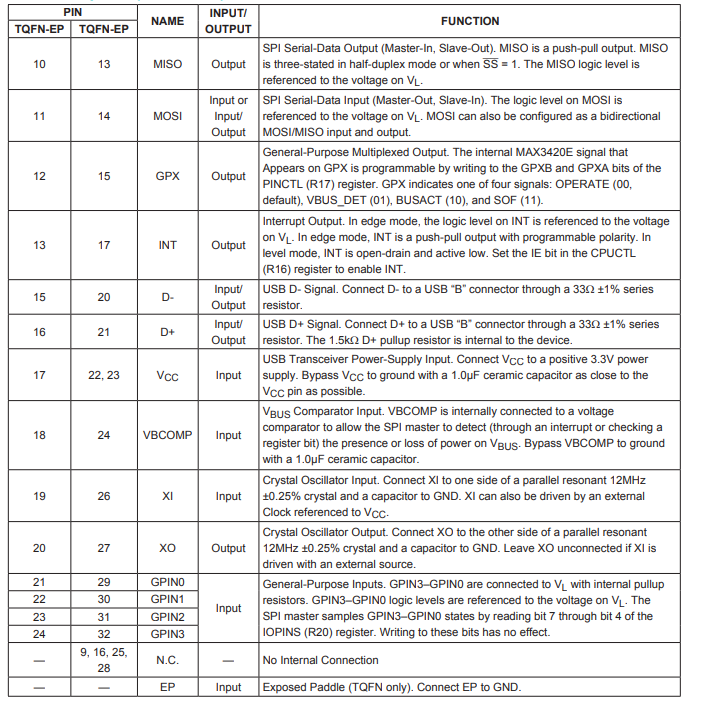

引腳配置描述

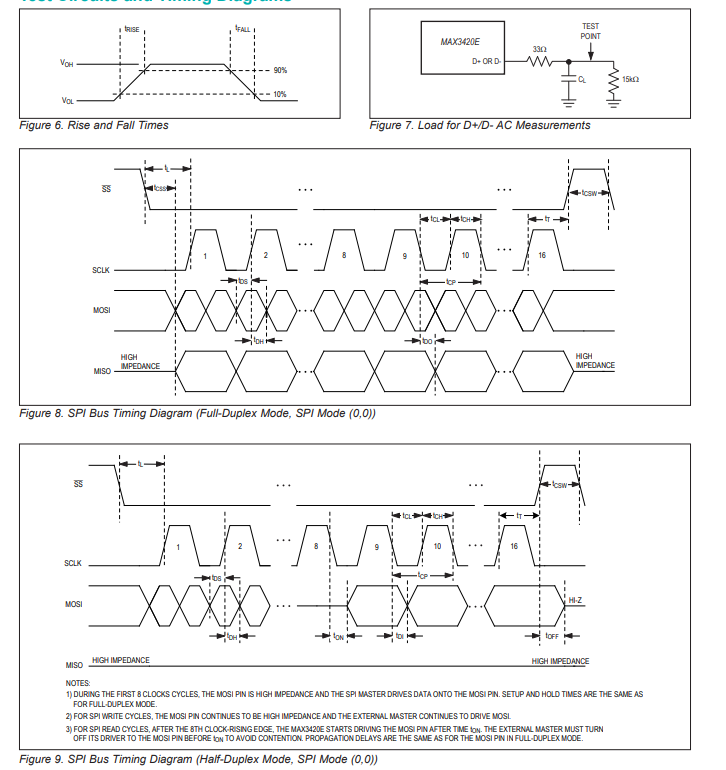

測試電路和時序圖

典型工作特性

該器件包含實現符合USB 2.0規范的全速USB外設所需的數字邏輯和模擬電路。D+、D-和VBCOMP引腳提供±15kV的靜電放電（ESD）保護。

MAX3420E具有內置USB收發器和一個內部1.5kΩ電阻，該電阻在寄存器位（CONNECT）的控制下連接D+和 V_{CC} 。這使得USB外設能夠控制與USB主機的邏輯連接。任何SPI主機都可以通過SPI從機接口與該器件通信，SPI從機接口可在SPI模式(0,0) 或(1,1)下運行。SPI主機通過對內部寄存器進行讀寫來訪問MAX3420E。典型的數據傳輸包括寫入第一個字節，該字節設置寄存器地址和方向，隨后再寫入字節或讀取數據，這些數據來自內部FIFO或MAX3420E的384字節端點緩沖區存儲器。

MAX3420E包含以下端點：

• EP0 ：64字節雙向控制端點
• EP1 ：2 x 64字節雙緩沖批量/中斷輸出端點
• EP2 ：2 x 64字節雙緩沖批量/中斷輸入端點
• EP3 ：64字節批量/中斷輸入端點

將EP1、EP2、EP3用作批量或中斷端點嚴格取決于端點描述符的功能。在枚舉期間，SPI主機返回給USB主機。

MAX3420E的寄存器組和SPI接口經過優化，以減少SPI通信流量。中斷輸出引腳INT在需要USB服務時（例如數據包到達、數據包發送或主機掛起或恢復總線活動時）通知SPI主機。雙緩沖端點通過允許數據同時在USB和SPI接口上傳輸來維持帶寬。

通過向**V_{CC}引腳施加+3.3V電源為USB收發器供電。使用1.0μF陶瓷電容盡可能靠近V_{CC}**引腳進行旁路接地。

MAX3420E的數字內核通過**V_{L}**引腳供電。**V_{L}也用作SPI接口以及所有其他輸入和輸出的參考電平。將V_{L}連接到系統邏輯電平電源。內部穩壓器和V_{L}**允許SPI接口以及所有通用輸入和輸出在1.71V至3.6V的系統電壓下工作。

VBCOMP

MAX3420E具有一個USB V_{bus}檢測輸入VBCOMP。VBCOMP引腳可承受高達6V的輸入電壓。使用1.0μF陶瓷電容將VBCOMP旁路接地。根據USB 2.0規范，未供電的USB設備在USB主機切斷V_{bus}時，內部必須連接一個1.5kΩ上拉電阻。如果USB主機切斷V_{bus} ，VBCOMP通過電壓比較器連接到地（這樣SPI主機可以通過中斷(INT)或檢查**V_{bus}位來檢測V_{bus}**的丟失）。
