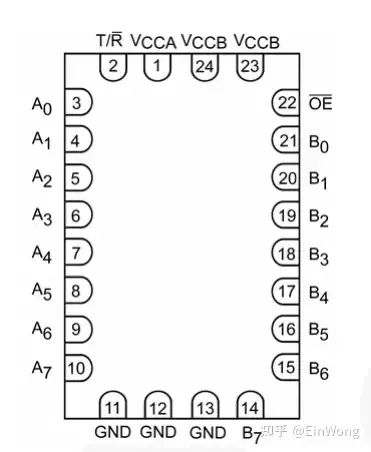

看看這個pin out圖哪里不對勁？

咦。正常芯片的1pin不都在左上角嗎？？這顆料居然把1pin頂腦門了。關鍵它還是個QFN封裝，做出這種封裝的廠家究竟是何“居心”？

如果不小心畫錯了，飛線都沒有地方飛。很不巧，知乎這位朋友@EinWong就中招了，評論區炸開了鍋：

有給他支招的：

@多多是個準瘦子：焊接廠18歲的小姑娘能給你懸空飛線……0.5間距的都能飛

@簡單：飛線還是可以飛的，首先把芯片反過來

@宏偉：做個轉接板疊羅漢

也有在旁邊“嘲笑”的：

@王bill：不能說芯片廠商有錯，畢竟手冊上寫清楚了。但是挨罵是一定的，而且會伴隨這顆芯片的所有生命周期。另外：很同情你，請?jiān)试S我再笑會兒……

@Kirisame Marisa：血壓高了，不過好歹還知道要按逆時針方向編號...

@小鐘哥：論看手冊的重要性，我先笑會

@硅的傳奇：好家伙這封裝是來搞笑的么，這個坑我后續查肯定跳啊

當然，還有一些科普的：

@YX FFFF：QFN封裝的1腳位置本來就有“side of D”和“center of E”兩種，后一種不多見罷了。@堂堂：qfn22 不常見的封裝，不仔細看數據手冊，自己有很大的鍋。@柯南：這個為了方便輸入和輸出走線。至于為什么有這樣的封裝，可能是為了讓你找不到可替代的芯片。只能說這種封裝特殊的，我們在使用的時候，一定得認真仔細的查看手冊，這么大的坑，很好跳啊
