Analog Devices / Maxim Integrated MAX17617AEVKIT評估套件數據手冊

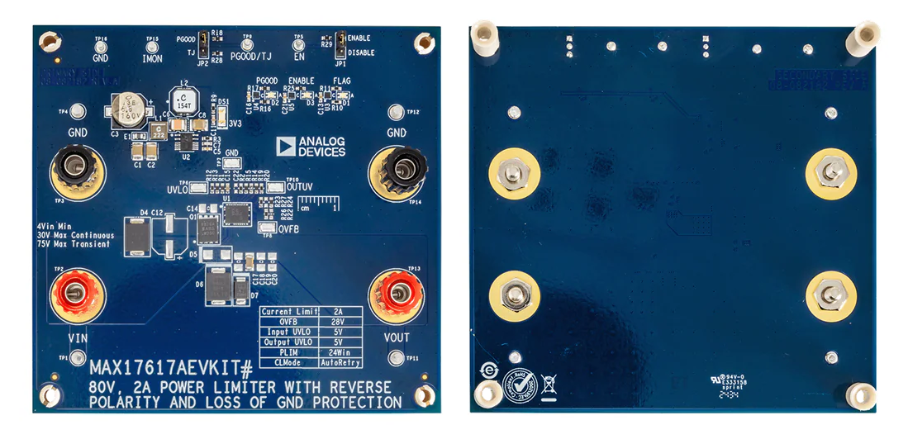

Analog Devices/Maxim Integrated MAX17617AEVKIT評估套件用于演示MAX17617A電子保險絲（eFuse）。MAX17617A電子保險絲設置為5V至28V工作電壓，具有2A自動重試電流限制。3.3V降壓穩壓器為上拉和邏輯提供電壓，以便在電路板上運行LED指示燈。adi MAX17617AEVKIT還包含一個額外的外部N溝道場效應晶體管（FET），用于反向導通保護。
數據手冊：*附件：Analog Devices Maxim Integrated MAX17617AEVKIT評估套件數據手冊.pdf
特性
- 輸入范圍為3V至80V，或如果使用反向保護FET，則為3V至75V
- 3%精確電流監控
- 可編程電流限制響應
- 反向電壓/電流保護
- GND失效保護
- 6%精確功率限制（輸入或輸出）
- -40 °C 至 +125 °C 操作
- 23引腳、4.5mmx5.75mm FC2QFN封裝
應用
- 輸入電壓和輸出過流保護
- 接地失效保護
- 浪涌保護
- UL1310 2類功率限制器
必要設備
- 30V直流電源，最小能力為2A
- 可調節負載（0 A至3 A）
- 數字萬用表（DMM）
配置示意圖
布局
