一、項目背景

光能行業作為新能源領域的關鍵分支，近年來發展迅速。在光能轉換設備的生產制造過程中，自動化生產線的高效穩定運行至關重要。某光能轉換設備生產企業在升級自動化控制系統時，面臨著一個棘手的問題：其現有的自動化設備中，部分采用了三菱電機支持Ethernet/IP協議的變頻器，而新建的自動化控制系統則基于西門子1500PLC，采用ProfiNet協議進行通信。這兩種協議無法直接兼容，導致設備之間無法實現高效的數據交互，影響了生產線的整體效率和智能化水平。為解決這一問題，企業經過多方調研和評估，選擇了遠創智控的ProfiNet轉Ethernet/IP協議轉換網關，以實現三菱變頻器與西門子1500PLC之間的無縫通信。

二、設備選型

·網關：ProfiNet轉Ethernet/IP協議轉換網關，該網關可實現ProfiNet和Ethernet/IP協議的雙向轉換，支持標準的ProfiNetI/O協議以及CIP應用層協議，具備強大的數據采集、轉換和交互能力。

·變頻器：三菱電機支持Ethernet/IP協議的變頻器，其具有高精度的速度控制和轉矩控制性能，能夠滿足光能轉換設備生產過程中對電機調速和運行狀態精確控制的需求。

·可編程邏輯控制器（PLC）：西門子1500PLC，具有強大的處理能力和豐富的功能模塊，支持ProfiNet通信協議，可實現對自動化生產線上各種設備的集中控制和管理。

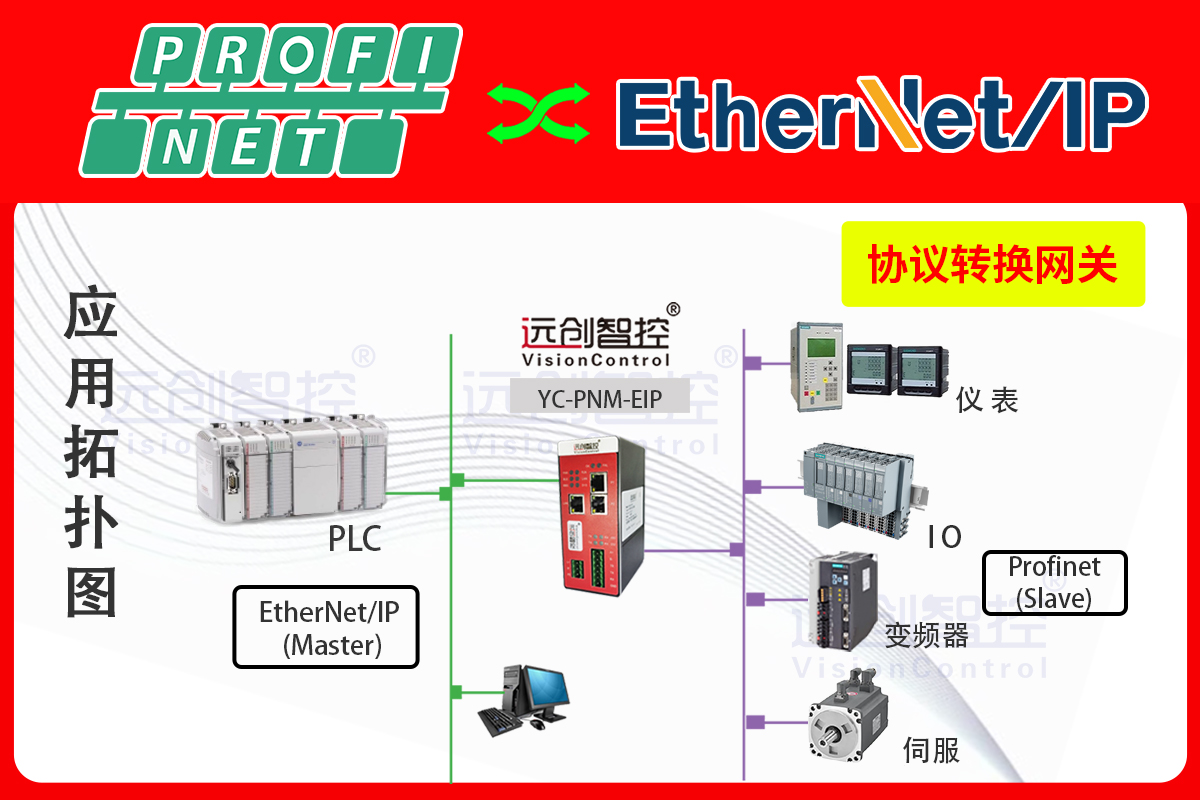

三、系統架構設計

整個自動化控制系統采用分層分布式架構，分為設備層、控制層和管理層。

·設備層：包括三菱電機的變頻器以及其他現場設備，這些設備通過Ethernet/IP協議與YC-EIPM-PN網關相連，負責執行具體的生產任務和數據采集。

·控制層：由西門子1500PLC構成，通過ProfiNet協議與Ethernet/IP轉ProfiNet協議轉換網關進行通信，實現對設備層設備的集中控制、邏輯運算和數據處理。

·管理層：上位機監控系統通過工業以太網與西門子1500PLC連接，實現對整個自動化生產系統的實時監控、數據存儲和生產管理。

四、系統功能實現

·網關配置：將Ethernet/IP轉ProfiNet協議轉換網關通過以太網口與配置電腦相連，打開配置軟件，根據現場設備的需求進行參數配置，包括設置網關的工作模式、通信參數、數據映射關系等，生成配置文件并下載到網關中。

·數據采集與交互：三菱變頻器通過Ethernet/IP協議將自身的運行狀態數據，如速度、轉矩、溫度等，發送給Ethernet/IP轉ProfiNet協議轉換網關。網關按照預先配置的數據映射關系，將這些數據轉換為ProfiNet協議可識別的數據格式，并實時轉發給西門子1500PLC。

·控制邏輯實現：西門子1500PLC根據接收到的變頻器運行狀態數據以及生產任務的要求，在其編程軟件中編寫相應的控制邏輯，通過ProfiNet協議將控制指令發送給ProfiNet轉Ethernet/IP協議轉換網關，網關再將指令轉換為Ethernet/IP協議，傳輸給三菱變頻器，實現對變頻器的啟停、調速、正反轉等精確控制。

·系統集成與調試：在完成網關、變頻器和PLC的硬件連接和軟件配置后，對整個系統進行集成聯調。通過在線監測和調試工具，檢查各個設備之間的通信是否正常、數據傳輸是否準確、控制邏輯是否正確執行等，對出現的問題及時進行調整和優化，確保整個系統的穩定運行。

五、應用效果評估

·提高生產效率：通過Ethernet/IP轉ProfiNet協議轉換網關實現了三菱變頻器與西門子1500PLC之間的高效通信和協同工作，自動化生產線上的設備能夠更加精準地按照預設的工藝流程運行，減少了因設備通信不暢導致的生產停機時間和故障處理時間，生產效率顯著提高，據統計，生產線的日產量提升了約20%。

·提升設備兼容性與集成度：該網關的使用解決了不同品牌、不同協議設備之間的兼容性問題，使得光能轉換設備生產企業能夠在現有設備基礎上，更好地整合新的自動化控制技術，實現設備的無縫集成和資源的優化配置，提高了整個生產系統的靈活性和可擴展性。

·增強系統穩定性與可靠性：Ethernet/IP轉ProfiNet協議轉換網關采用工業級設計，具備良好的抗干擾能力和穩定性，在實際運行過程中，能夠長時間穩定地工作，確保了生產數據的準確傳輸和控制指令的可靠執行，降低了因通信故障導致的生產事故風險，為企業帶來了顯著的經濟效益和社會效益。

六、總結與展望

在本次光能轉換設備生產企業的自動化控制系統升級項目中，ProfiNet轉Ethernet/IP協議轉換網關發揮了關鍵作用，成功實現了三菱變頻器與西門子1500PLC之間的協議轉換和數據交互，解決了不同協議設備之間的兼容性難題，提高了生產線的自動化水平和生產效率。

隨著光能行業的不斷發展和自動化技術的持續進步，未來對于設備之間的互聯互通和系統集成將提出更高的要求。ProfiNet轉Ethernet/IP協議轉換網關的應用為光能行業提供了寶貴的實踐經驗和技術參考，相信在類似的工業自動化場景中，該網關將繼續發揮其優勢，為推動光能行業乃至整個工業領域的智能化發展貢獻更多力量。

（具體內容配置過程及其他相關咨詢可聯系付工。）
