什么是霍爾傳感器？

霍爾傳感器是一種基于霍爾效應原理設計的磁電轉換器件。該傳感器由霍爾敏感元件與信號處理電路集成構成，能夠實時檢測磁場強度及其動態變化，廣泛應用于各類磁場檢測場景。

其工作原理基于霍爾效應，當載流半導體置于磁場中時，載流子受洛倫茲力作用產生橫向電勢差，通過測量該霍爾電壓即可精確量化磁場參數。

在工業應用領域，該傳感器被廣泛應用于電機控制、位置檢測等場景；在交通運輸系統中，常用于車速檢測、電子羅盤等裝置；同時在智能家居、消費電子等日常生活場景中也發揮著重要作用，展現出高靈敏度、快速響應和長壽命等顯著技術優勢。

霍爾傳感器主要分為線性型與開關型兩大類：前者以模擬量輸出實現磁場強度的連續監測，后者則以數字信號響應磁場的狀態變化，二者在電機控制、位置檢測、安全保護等領域各展所長。

霍爾傳感器的應用案例

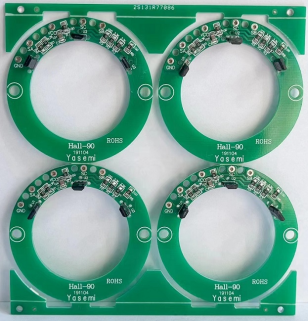

1.電動晾衣架應用

在實際使用中，MH188 霍爾傳感器憑借高精度和高靈敏度，實時監測電動晾衣架的運動狀態，精確控制其升降和停止位置，避免了因位置判斷不準確導致的碰撞、夾手等安全隱患，大大提升了用戶的使用體驗和安全性。

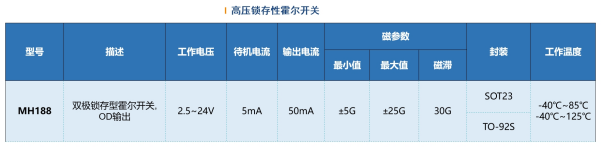

適配芯片：MH188霍爾IC

采用穩定斬波技術降低了偏置電壓帶來的溫漂和不穩定

采用先進的CMOS 工藝使芯片更靈敏的磁極感應和寬泛的電壓

可提供自定義靈敏度/溫度選擇，為BLDC電機應用程序進行了優化

具有直插和貼片的兩種封裝，可適用于各種電路的設計

2.卷發器應用

在個人護理電器領域，卷發器需要在高溫、高頻次使用的復雜環境下，穩定實現溫度精準調節、模式快速切換以及安全防護等核心功能，而霍爾傳感器正是保障這些功能可靠運行的關鍵元器件。不同型號的霍爾傳感器憑借獨特的性能優勢，滿足不同卷發器的特殊需求。

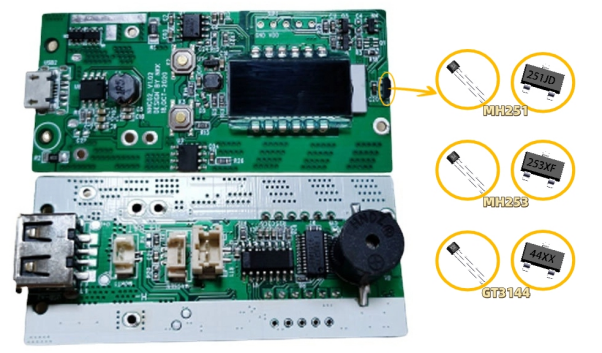

適配芯片：MH253（更推薦）、MH251 、GT3144

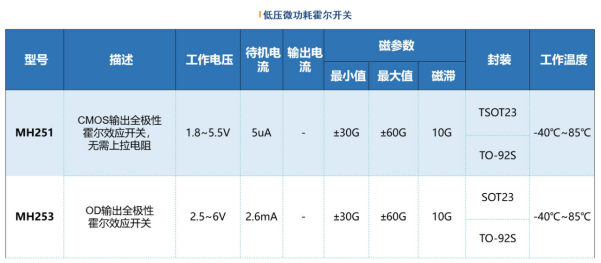

①MH253 全極性霍爾效

工作電壓為2.5V - 6V ，待機電流僅 2.6mA ，頻率達 3KHz ，適用于各類頻率要求較高的應用場景。

它同樣通過斬波穩定的動態抵消實現優越的高溫性能，是一款高靈敏度的全極性霍爾效應開關，啟動電壓為2.5V。

在卷發器快速切換工作模式或頻繁調整溫度時，能夠快速響應磁場變化，及時傳遞控制信號，保證卷發器的順暢運行。

②MH251全極型霍爾傳感器

專為低電壓設計，啟動電壓在1.65V - 5.5V 之間，這使得它能夠適配多種低功耗電源方案，有效降低卷發器的整體能耗。

其待機電流極低，僅為3.6μA ，頻率為20Hz，適用于對頻率要求不高的場景。

該傳感器利用斬波穩定技術的動態偏移抵消，可實現超高溫性能，有效降低因設備過度成型、溫度依賴性和熱應力引起的偏置電壓，即使在卷發器長時間高溫工作的環境下，也能保持穩定的工作狀態，確保檢測的準確性。

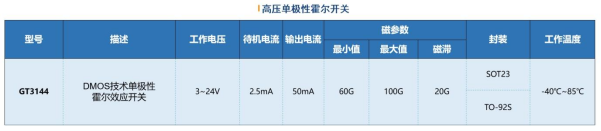

③GT3144 單極性霍爾效應傳感器

工作電壓范圍為3V - 28V ，使用時對磁鐵放置有極性要求，頻率為 3KHz ，以滿足各類高頻率應用需求。

它采用先進的斬波穩定技術，能提供準確穩定的磁開關點，確保在復雜的磁場環境下也能可靠工作。

由于卷發器在使用中會散發大量熱量，對

PCBA（印制電路板組件）中的元器件有耐溫要求，這幾款霍爾傳感器均提供多種耐溫規格，如常見的 85°C、125°C、150°C 等，用戶可根據產品實際使用場景選擇合適 的型號，保障卷發器在高溫環境下的穩定性和可靠性。

總結

霍爾傳感器憑借其基于霍爾效應的獨特工作原理及不同的分類特性，在眾多領域展現出廣泛且重要的應用價值。從智能家居領域的電動晾衣架，到個人護理領域的卷發器，霍爾傳感器都以其多樣的性能特點和精準的檢測功能，優化了產品性能，提升了用戶體驗。隨著物聯網、人工智能等新興技術的快速發展，對傳感器的精度、智能化程度和可靠性提出了更高要求，霍爾傳感器也在不斷進行技術革新，朝著高精度、低功耗、集成化、智能化的方向發展。
