第二十八章 RTC——實時時鐘

本章參考資料：《W55MH32數據手冊》、《W55MH32參考手冊》的《電源控制PWR》及《實時時鐘RTC》章節。

1 RTC實時時鐘簡介

W55MH32的RTC外設（Real Time Clock），實質是一個掉電后還繼續運行的定時器。從定時器的角度來說，相對于通用定時器TIM外設，它十分簡單， 只有很純粹的計時和觸發中斷的功能；但從掉電還繼續運行的角度來說，它卻是W55MH32中唯一一個具有如此強大功能的外設。 所以RTC外設的復雜之處并不在于它的定時功能，而在于它掉電還繼續運行的特性。

以上所說的掉電，是指主電源VDD斷開的情況，為了RTC外設掉電繼續運行，必須接上鋰電池給W55MH32的RTC、 備份發卡通過VBAT引腳供電。當主電源VDD有效時，由VDD給RTC外設供電； 而當VDD掉電后，由VBAT給RTC外設供電。但無論由什么電源供電，RTC中的數據都保存在屬于RTC的備份域中， 若主電源VDD和VBAT都掉電，那么備份域中保存的所有數據將丟失。備份域除了RTC模塊的寄存器， 還有42個16位的寄存器可以在VDD掉電的情況下保存用戶程序的數據，系統復位或電源復位時，這些數據也不會被復位。

從RTC的定時器特性來說，它是一個32位的計數器，只能向上計數。它使用的時鐘源有三種，分別為高速外部時鐘的128分頻（HSE/128）、 低速內部時鐘LSI以及低速外部時鐘LSE；使HSE分頻時鐘或LSI的話，在主電源VDD掉電的情況下，這兩個時鐘來源都會受到影響， 因此沒法保證RTC正常工作。因此RTC一般使用低速外部時鐘LSE，在設計中，頻率通常為實時時鐘模塊中常用的32.768KHz， 這是因為32768 = 2的15次方，分頻容易實現，所以它被廣泛應用到RTC模塊。在主電源VDD有效的情況下(待機)， RTC還可以配置鬧鐘事件使W55MH32退出待機模式。

2 RTC外設框圖剖析

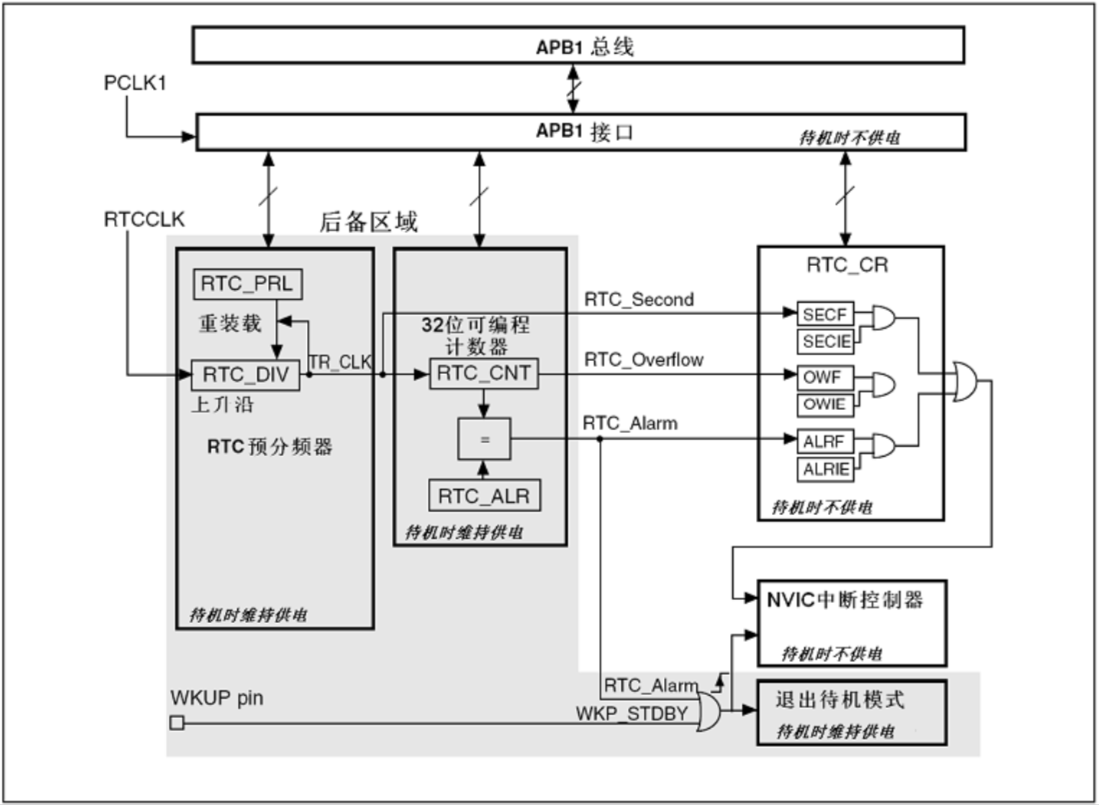

RTC外設框圖如下：

框圖中淺灰色的部分都是屬于備份域的，在VDD掉電時可在VBAT的驅動下繼續運行。 這部分僅包括RTC的分頻器，計數器，和鬧鐘控制器。若VDD電源有效，RTC可以觸發RTC_Second(秒中斷)、 RTC_Overflow(溢出事件)和RTC_Alarm(鬧鐘中斷)。從結構圖可以分析到，其中的定時器溢出事件無法被配置為中斷。 若W55MH32原本處于待機狀態，可由鬧鐘事件或WKUP事件(外部喚醒事件，屬于EXTI模塊，不屬于RTC)使它退出待機模式。 鬧鐘事件是在計數器RTC_CNT的值等于鬧鐘寄存器RTC_ALR的值時觸發的。

在備份域中所有寄存器都是16位的， RTC控制相關的寄存器也不例外。它的計數器RTC_CNT的32位由RTC_CNTL和RTC_CNTH兩個寄存器組成，分別保存定時計數值的低16位和高16位。 在配置RTC模塊的時鐘時，通常把輸入的32768Hz的RTCCLK進行32768分頻得到實際驅動計數器的時鐘 TR_CLK =RTCCLK/32768= 1 Hz， 計時周期為1秒，計時器在TR_CLK的驅動下計數，即每秒計數器RTC_CNT的值加1。

由于備份域的存在，使得RTC核具有了完全獨立于APB1接口的特性， 也因此對RTC寄存器的訪問要遵守一定的規則。

系統復位后，默認禁止訪問后備寄存器和RTC，防止對后備區域(BKP)的意外寫操作。 執行以下操作使能對后備寄存器和RTC的訪問：

設置RCC_APB1ENR寄存器的PWREN和BKPEN位來使能電源和后備接口時鐘。

設置PWR_CR寄存器的DBP位使能對后備寄存器和RTC的訪問。

設置后備寄存器為可訪問后，在第一次通過APB1接口訪問RTC時，因為時鐘頻率的差異，所以必須等待APB1與RTC外設同步， 確保被讀取出來的RTC寄存器值是正確的。若在同步之后，一直沒有關閉APB1的RTC外設接口，就不需要再次同步了。

如果內核要對RTC寄存器進行任何的寫操作，在內核發出寫指令后，RTC模塊在3個RTCCLK時鐘之后，才開始正式的寫RTC寄存器操作。 由于RTCCLK的頻率比內核主頻低得多，所以每次操作后必須要檢查RTC關閉操作標志位RTOFF，當這個標志被置1時，寫操作才正式完成。

當然，以上的操作都具有庫函數，讀者不必具體地查閱寄存器。

3 UNIX時間戳

在使用RTC外設前，還需要引入UNIX時間戳的概念。

如果從現在起，把計數器RTC_CNT的計數值置0，然后每秒加1， RTC_CNT什么時候會溢出呢？由于RTC_CNT是32位寄存器， 可存儲的最大值為(232-1)，即這樣計時的話，在232秒后溢出，即它將在今后的136年時溢出：

N = 232/365/24/60/60 ≈136年

假如某個時刻讀取到計數器的數值為X = 60*60*24*2，即兩天時間的秒數，而假設又知道計數器是在2011年1月1日的0時0分0秒置0的， 那么就可以根據計數器的這個相對時間數值，計算得這個X時刻是2011年1月3日的0時0分0秒了。而計數器則會在(2011+136)年左右溢出， 也就是說到了（2011+136）年時，如果我們還在使用這個計數器提供時間的話就會出現問題。在這個例子中，定時器被置0的這個時間被稱為計時元年， 相對計時元年經過的秒數稱為時間戳，也就是計數器中的值。

大多數操作系統都是利用時間戳和計時元年來計算當前時間的，而這個時間戳和計時元年大家都取了同一個標準——UNIX時間戳和UNIX計時元年。 UNIX計時元年被設置為格林威治時間1970年1月1日0時0分0秒，大概是為了紀念UNIX的誕生的時代吧， 而UNIX時間戳即為當前時間相對于UNIX計時元年經過的秒數。因為unix時間戳主要用來表示當前時間或者和電腦有關的日志時間（如文件創立時間，log發生時間等）， 考慮到所有電腦文件不可能在1970年前創立，所以用unix時間戳很少用來表示1970前的時間。

在這個計時系統中，使用的是有符號的32位整型變量來保存UNIX時間戳的，即實際可用計數位數比我們上面例子中的少了一位， 少了這一位，UNIX計時元年也相對提前了，這個計時方法在2038年1月19日03時14分07秒將會發生溢出，這個時間離我們并不遠。 由于UNIX時間戳被廣泛應用到各種系統中，溢出可能會導致系統發生嚴重錯誤，屆時，很可能會重演一次“千年蟲”的問題，所以在設計預期壽命較長的設備需要注意。

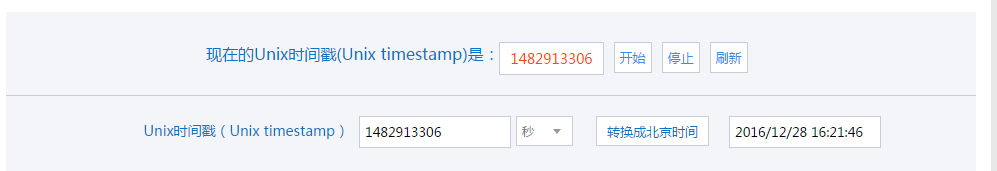

在網絡上搜索“UNIX時間戳”可找到一些網站提供當前實時的UNIX時間戳，見下圖某網站顯示的實時UNIX時間戳：

4 與RTC控制相關的庫函數

W55MH32標準庫對RTC控制提供了完善的函數，使用它們可以方便地進行控制，本小節對這些內容進行講解。

4.1 等待時鐘同步和操作完成

RTC區域的時鐘比APB時鐘慢，訪問前需要進行時鐘同步，只要調用庫函數RTC_WaitForSynchro()即可，而如果修改了RTC的寄存器， 又需要調用RTC_WaitForLastTask()函數確保數據已寫入，見代碼清單:RTC-1 ：

代碼清單:RTC-1 等待時鐘同步和操作完成

/**
* @brief  等待RTC寄存器與APB時鐘同步 (RTC_CNT, RTC_ALR and RTC_PRL)
* @note   在APB時鐘復位或停止后，在對RTC寄存器的任何操作前，必須調用本函數
* @param  None
* @retval None
*/
void RTC_WaitForSynchro(void)
{
    /* 清除 RSF 寄存器位 */
    RTC->CRL &= (uint16_t)~RTC_FLAG_RSF;
    /* 等待至 RSF 寄存器位為SET */
    while ((RTC->CRL & RTC_FLAG_RSF) == (uint16_t)RESET) {
    }
}

/**
* @brief  等待上一次對 RTC寄存器的操作完成
* @note   修改RTC寄存器后，必須調用本函數
* @param  None
* @retval None
*/
void RTC_WaitForLastTask(void)
{
    /* 等待至 RTOFF 寄存器位為SET*/
    while ((RTC->CRL & RTC_FLAG_RTOFF) == (uint16_t)RESET) {
    }
}

這兩個庫函數主要通過while循環檢測RTC控制寄存器的RSF和RTOFF位實現等待功能。

4.2 使能備份域涉及RTC配置

默認情況下，RTC所屬的備份域禁止訪問，可使用庫函數PWR_BackupAccessCmd()使能訪問，見代碼清單:RTC-2 ：

代碼清單:RTC-2 使能備份域訪問

/**
* @brief  使能對 RTC 和 backup 寄存器的訪問.
* @param   ENABLE 或 DISABLE.
* @retval None
*/
void PWR_BackupAccessCmd(FunctionalState NewState)
{
    *(__IO uint32_t *) CR_DBP_BB = (uint32_t)NewState;
}

該函數通過PWR_CR寄存器的DBP位使能訪問，使能后才可以訪問RTC相關的寄存器，然而若希望修改RTC的寄存器， 還需要進一步使能RTC控制寄存器的CNF位使能寄存器配置，見代碼清單:RTC-3：

代碼清單:RTC-3 進入和退出RTC配置模式

/**
* @brief  進入 RTC 配置模式 .
* @param  None
* @retval None
*/
void RTC_EnterConfigMode(void)
{
    /* 設置 CNF 位進入配置模式 */
    RTC->CRL |= RTC_CRL_CNF;
}

/**
* @brief  退出 RTC 配置模式 .
* @param  None
* @retval None
*/
void RTC_ExitConfigMode(void)
{
    /* 清空  CNF 位退出配置模式 */
    RTC->CRL &= (uint16_t)~((uint16_t)RTC_CRL_CNF);
}

這兩個庫函數分別提供了進入和退出RTC寄存器的配置模式，一般情況下它們由庫函數調用。

4.3 設置RTC時鐘分頻

使用RCC相關的庫函數選擇RTC使用的時鐘后，可以使用庫函數RTC_SetPrescaler()進行分頻， 一般會把RTC時鐘分頻得到1Hz的時鐘，見代碼清單:RTC-4：

代碼清單:RTC-4 設置RTC時鐘分頻

/**
* @brief  設置RTC分頻配置
* @param  PrescalerValue: RTC 分頻值.
* @retval None
*/
void RTC_SetPrescaler(uint32_t PrescalerValue)
{
    RTC_EnterConfigMode();
    /* 設置 RTC 分頻值的 MSB  */
    RTC->PRLH = (PrescalerValue & PRLH_MSB_MASK) >> 16;
    /* 設置 RTC 分頻值的 LSB  */
    RTC->PRLL = (PrescalerValue & RTC_LSB_MASK);
    RTC_ExitConfigMode();
}

在函數中，使用RTC_EnterConfigMode()和RTC_ExitConfigMode()進入和退出RTC寄存器配置模式， 配置時把函數參數PrescalerValue寫入到RTC的PRLH和PRLL寄存器中。

4.4 設置、獲取RTC計數器及鬧鐘

RTC外設中最重要的就是計數器以及鬧鐘寄存器了，它們可以使用RTC_SetCounter()、RTC_GetCounter()以及RTC_SetAlarm()庫函數操作，見代碼清單:RTC-5：

代碼清單:RTC-5 設置RTC計數器及鬧鐘

/**
* @brief  設置 RTC 計數器的值 .
* @param  CounterValue: 要設置的RTC計數器值.
* @retval None
*/
void RTC_SetCounter(uint32_t CounterValue)
{
    RTC_EnterConfigMode();
    /* 設置 RTC 計數器的 MSB  */
    RTC->CNTH = CounterValue >> 16;
    /* 設置 RTC 計數器的 LSB  */
    RTC->CNTL = (CounterValue & RTC_LSB_MASK);
    RTC_ExitConfigMode();
}

/**
* @brief  獲取 RTC 計數器的值 .
* @param  None
* @retval 返回RTC計數器的值
*/
uint32_t RTC_GetCounter(void)
{
    uint16_t tmp = 0;
    tmp = RTC->CNTL;
    return (((uint32_t)RTC->CNTH ALRH = AlarmValue >> 16;
    /* 設置 RTC 鬧鐘的 LSB  */
    RTC->ALRL = (AlarmValue & RTC_LSB_MASK);
    RTC_ExitConfigMode();
}

利用RTC_SetCounter()可以向RTC的計數器寫入新數值，通常這些數值被設置為時間戳以更新時間。

RTC_GetCounter()函數則用于在RTC正常運行時獲取當前計數器的值以獲取當前時間。

RTC_SetAlarm()函數用于配置鬧鐘時間，當計數器的值與鬧鐘寄存器的值相等時， 可產生鬧鐘事件或中斷，該事件可以把睡眠、停止和待機模式的W55MH32芯片喚醒。

5 實時時鐘

5.1 代碼解析

1.頭文件包含

#include
#include
#include
#include "delay.h"
#include "w55mh32.h"

這里包含了標準庫的頭文件stdlib.h、string.h和stdio.h，以及自定義的頭文件delay.h和w55mh32.h。

2.全局變量和函數聲明

USART_TypeDef *USART_TEST = USART1;

void UART_Configuration(uint32_t bound);
void NVIC_Configuration(void);
void RCC_ClkConfiguration(void);
void RTC_Configuration(void);
void Time_Adjust(void);
void Time_Show(void);

__IO uint32_t TimeDisplay = 0;

USART_TEST：指定使用的串口為USART1。

聲明了一系列函數，用于串口配置、中斷向量表配置、時鐘配置、RTC 配置、時間調整和顯示。

TimeDisplay：一個易變的全局變量，用于標記是否需要顯示時間。

3.main()函數

int main(void)
{
    RCC_ClocksTypeDef clocks;

    delay_init();

    RCC_ClkConfiguration();

    UART_Configuration(115200);
    printf("RTC Calendar Test.n");
    RCC_GetClocksFreq(&clocks);

    printf("n");
    printf("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, PCLK2: %3.1fMhz, ADCCLK: %3.1fMhzn",
           (float)clocks.SYSCLK_Frequency / 1000000, (float)clocks.HCLK_Frequency / 1000000,
           (float)clocks.PCLK1_Frequency / 1000000, (float)clocks.PCLK2_Frequency / 1000000, (float)clocks.ADCCLK_Frequency / 1000000);

    NVIC_Configuration();
    if (BKP_ReadBackupRegister(BKP_DR1) != 0xA5A5)
    {
        printf("rRTC not yet configured....n");
        RTC_Configuration();

        printf("RTC configured....n");

        Time_Adjust();
        BKP_WriteBackupRegister(BKP_DR1, 0xA5A5);
    }
    else
    {
        if (RCC_GetFlagStatus(RCC_FLAG_PORRST) != RESET)
        {
            printf("Power On Reset occurred....n");
        }
        else if (RCC_GetFlagStatus(RCC_FLAG_PINRST) != RESET)
        {
            printf("External Reset occurred....n");
        }

        printf("No need to configure RTC....n");
        RTC_WaitForSynchro();

        RTC_ITConfig(RTC_IT_SEC, ENABLE);
        RTC_WaitForLastTask();
    }

    RCC_ClearFlag();

    Time_Show();

    while (1);
}

初始化延時函數delay_init()。

配置系統時鐘RCC_ClkConfiguration()。

配置串口UART_Configuration(115200)，并輸出測試信息。

獲取系統時鐘頻率并輸出。

配置中斷向量表NVIC_Configuration()。

檢查備份寄存器BKP_DR1的值，如果不等于0xA5A5，則進行 RTC 配置和時間調整；否則，根據復位標志輸出相應信息，并使能 RTC 秒中斷。

清除 RCC 標志位。

進入Time_Show()函數，循環顯示時間。

最后進入無限循環。

4.Time_Display()函數

void Time_Display(uint32_t TimeVar)
{
    uint32_t THH = 0, TMM = 0, TSS = 0;

    if (RTC_GetCounter() == 0x0001517F)
    {
        RTC_SetCounter(0x0);
        RTC_WaitForLastTask();
    }

    THH = TimeVar / 3600;
    TMM = (TimeVar % 3600) / 60;
    TSS = (TimeVar % 3600) % 60;

    printf("Time: %0.2d:%0.2d:%0.2dn", THH, TMM, TSS);
}

該函數用于將秒數轉換為小時、分鐘和秒，并輸出當前時間。如果 RTC 計數器達到0x0001517F，則將其重置為0。

5.Time_Show()函數

void Time_Show(void)
{
    printf("nr");
    while (1)
    {
        if (TimeDisplay == 1)
        {
            Time_Display(RTC_GetCounter());
            TimeDisplay = 0;
        }
    }
}

該函數進入一個無限循環，當TimeDisplay為1時，調用Time_Display()函數顯示當前時間，并將TimeDisplay重置為0。

6.RTC_Configuration()函數

void RTC_Configuration(void)
{
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);

    PWR_BackupAccessCmd(ENABLE);

    BKP_DeInit();

    RCC_LSICmd(ENABLE);
    while (RCC_GetFlagStatus(RCC_FLAG_LSIRDY) == RESET)
    {
    }

    RCC_RTCCLKConfig(RCC_RTCCLKSource_LSI);

    RCC_RTCCLKCmd(ENABLE);

    RTC_WaitForSynchro();

    RTC_WaitForLastTask();

    RTC_ITConfig(RTC_IT_SEC, ENABLE);

    RTC_WaitForLastTask();

    RTC_SetPrescaler(32767); /* RTC period = RTCCLK/RTC_PR = (32.768 KHz)/(32767+1) */

    RTC_WaitForLastTask();
}

該函數用于配置 RTC，包括使能電源和備份域時鐘、允許訪問備份域、復位備份寄存器、使能低速內部時鐘（LSI）、選擇 RTC 時鐘源、使能 RTC 時鐘、等待 RTC 同步、使能 RTC 秒中斷和設置 RTC 預分頻器。

7.USART_Scanf()函數

uint8_t USART_Scanf(uint32_t value)
{
    uint32_t index  = 0;
    uint32_t tmp[2] = {0, 0};

    while (index < 2)
    {
        while (USART_GetFlagStatus(USART_TEST, USART_FLAG_RXNE) == RESET)
        {
        }
        tmp[index++] = (USART_ReceiveData(USART_TEST));
        if ((tmp[index - 1] < 0x30) || (tmp[index - 1] > 0x39))
        {
            printf("nrPlease enter valid number between 0 and 9");
            index--;
        }
    }
    index = (tmp[1] - 0x30) + ((tmp[0] - 0x30) * 10);

    if (index > value)
    {
        printf("nrPlease enter valid number between 0 and %d", value);
        return 0xFF;
    }
    return index;
}

該函數用于從串口讀取兩個數字字符，并將其轉換為一個兩位數的整數。如果輸入的字符不是數字或超出了指定范圍，則提示用戶重新輸入。

8.Time_Regulate()函數

uint32_t Time_Regulate(void)
{
    uint32_t Tmp_HH = 0xFF, Tmp_MM = 0xFF, Tmp_SS = 0xFF;

    printf("rn==============Time Settings=====================================");
    printf("rn  Please Set Hours");

    while (Tmp_HH == 0xFF)
    {
        Tmp_HH = USART_Scanf(23);
    }
    printf(":  %d", Tmp_HH);
    printf("rn  Please Set Minutes");
    while (Tmp_MM == 0xFF)
    {
        Tmp_MM = USART_Scanf(59);
    }
    printf(":  %d", Tmp_MM);
    printf("rn  Please Set Seconds");
    while (Tmp_SS == 0xFF)
    {
        Tmp_SS = USART_Scanf(59);
    }
    printf(":  %d", Tmp_SS);

    return ((Tmp_HH * 3600 + Tmp_MM * 60 + Tmp_SS));
}

該函數用于通過串口與用戶交互，讓用戶設置小時、分鐘和秒，并將其轉換為秒數返回。

9.Time_Adjust()函數

void Time_Adjust(void)
{
    RTC_WaitForLastTask();
    RTC_SetCounter(Time_Regulate());
    RTC_WaitForLastTask();
}

該函數用于調整 RTC 計數器的值，調用Time_Regulate()函數獲取用戶設置的時間，并將其設置到 RTC 計數器中。

10.NVIC_Configuration()函數

void NVIC_Configuration(void)
{
    NVIC_InitTypeDef NVIC_InitStructure;

    /* Configure one bit for preemption priority */
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);

    /* Enable the RTC Interrupt */
    NVIC_InitStructure.NVIC_IRQChannel                   = RTC_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority        = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd                = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

該函數用于配置中斷向量表，設置中斷優先級分組為NVIC_PriorityGroup_1，并使能 RTC 中斷。

11.UART_Configuration()函數

void UART_Configuration(uint32_t bound)
{
    GPIO_InitTypeDef  GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    USART_InitStructure.USART_BaudRate            = bound;
    USART_InitStructure.USART_WordLength          = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits            = USART_StopBits_1;
    USART_InitStructure.USART_Parity              = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode                = USART_Mode_Rx | USART_Mode_Tx;

    USART_Init(USART_TEST, &USART_InitStructure);
    USART_Cmd(USART_TEST, ENABLE);
}

該函數用于配置串口USART1，包括使能 USART1 和 GPIOA 時鐘、配置 GPIO 引腳、設置串口參數（波特率、數據位、停止位、奇偶校驗等），并使能串口。

12.SER_PutChar()和fputc()函數

int SER_PutChar(int ch)
{
    while (!USART_GetFlagStatus(USART_TEST, USART_FLAG_TC));
    USART_SendData(USART_TEST, (uint8_t)ch);

    return ch;
}

int fputc(int c, FILE *f)
{
    /* Place your implementation of fputc here */
    /* e.g. write a character to the USART */
    if (c == 'n')
    {
        SER_PutChar('r');
    }
    return (SER_PutChar(c));
}

SER_PutChar()函數用于向串口發送一個字符。

fputc()函數是標準庫中用于輸出字符的函數，這里將其重定向到串口輸出，并且在輸出換行符時自動添加回車符。

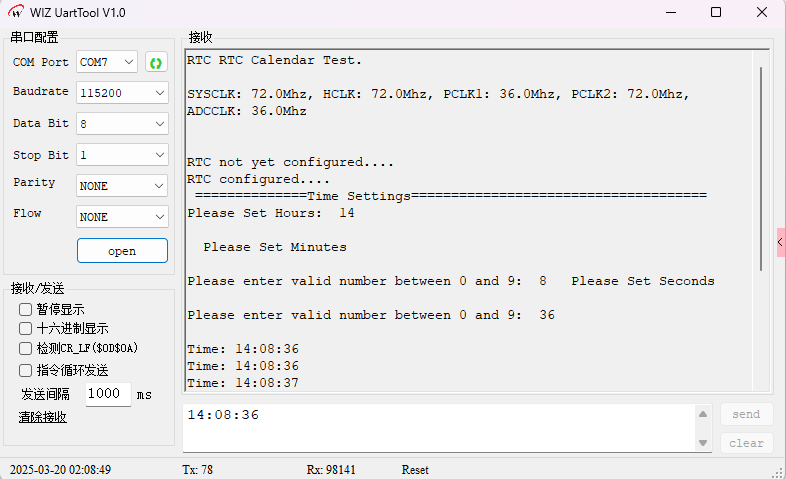

5.2 下載驗證

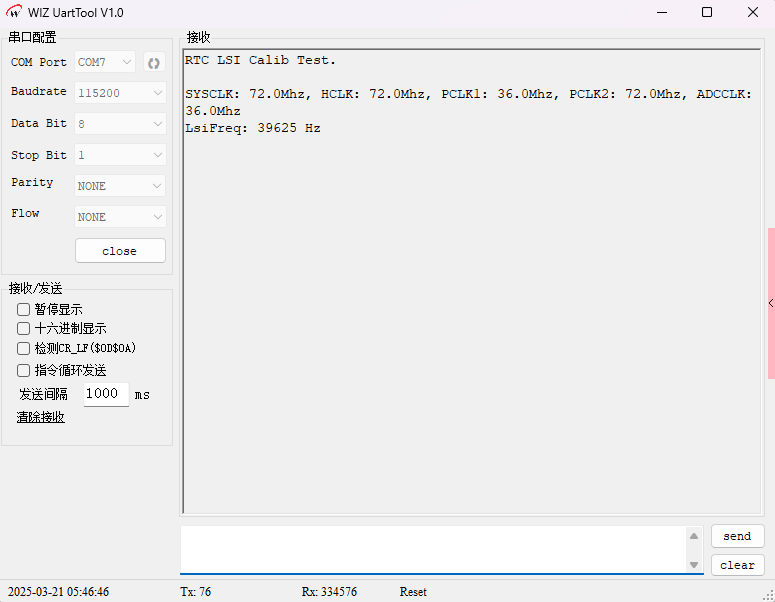

6 RTC_LSICalib

6.1 代碼解析

1. 主函數 main()

int main(void) {
    // 初始化串口，打印系統時鐘信息
    UART_Configuration(115200);
    printf("RTC LSI Calib Test.n");
    // 配置RTC、TIM5、NVIC
    RTC_Configuration();
    TIM_Configuration();
    NVIC_Configuration();
    // 等待TIM5測量完成
    while (OperationComplete != 2);
    // 計算LSI頻率并設置RTC預分頻
    if (PeriodValue != 0) {
        LsiFreq = (uint32_t)((uint32_t)(clocks.PCLK1_Frequency * 2) / (uint32_t)PeriodValue);
    }
    printf("LsiFreq: %d Hzn", LsiFreq);
    RTC_SetPrescaler(LsiFreq - 1);
    while (1);
}

流程：初始化串口后，配置 RTC、TIM5 和中斷，測量 LSI 頻率，最后設置 RTC 預分頻。

2. TIM5 配置（TIM_Configuration）

void TIM_Configuration(void) {
    // 使能時鐘，重映射LSI到TIM5_CH4
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM5, ENABLE);
    GPIO_PinRemapConfig(GPIO_Remap_TIM5CH4_LSI, ENABLE);
    // 配置TIM5時基：不分頻，向上計數，周期0xFFFF
    TIM_TimeBaseStructure.TIM_Prescaler = 0;
    TIM_TimeBaseInit(TIM5, &TIM_TimeBaseStructure);
    // 配置輸入捕獲：通道4，上升沿捕獲
    TIM_ICInitStructure.TIM_Channel = TIM_Channel_4;
    TIM_ICInit(TIM5, &TIM_ICInitStructure);
    TIM_Cmd(TIM5, ENABLE);
    TIM_ITConfig(TIM5, TIM_IT_CC4, ENABLE);
}

作用：將 LSI 信號連接到 TIM5_CH4，配置 TIM5 為輸入捕獲模式，測量 LSI 的周期。

3. RTC 配置（RTC_Configuration）

void RTC_Configuration(void) {
    // 使能電源和備份域時鐘，允許訪問備份域
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
    PWR_BackupAccessCmd(ENABLE);
    // 選擇LSI作為RTC時鐘源
    RCC_LSICmd(ENABLE);
    RCC_RTCCLKConfig(RCC_RTCCLKSource_LSI);
    RCC_RTCCLKCmd(ENABLE);
    // 配置RTC預分頻：根據測量的LSI頻率設置
    RTC_SetPrescaler(40000);
    BKP_RTCOutputConfig(BKP_RTCOutputSource_Second);
}

作用：使能 LSI，將其作為 RTC 時鐘源，配置 RTC 預分頻器，輸出秒信號。

4. NVIC 配置（NVIC_Configuration）

void NVIC_Configuration(void) {
    // 設置中斷優先級分組
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
    // 配置RTC中斷：最高優先級
    NVIC_InitStructure.NVIC_IRQChannel = RTC_IRQn;
    NVIC_Init(&NVIC_InitStructure);
    // 配置TIM5中斷：子優先級2
    NVIC_InitStructure.NVIC_IRQChannel = TIM5_IRQn;
    NVIC_Init(&NVIC_InitStructure);
}

作用：設置 RTC 和 TIM5 的中斷優先級，確保中斷正確響應。

這段代碼通過 TIM5 測量 LSI 頻率，動態配置 RTC 預分頻，確保 RTC 計時精度，適用于需要校準 LSI 的嵌入式場景，如 RTC 時鐘源校準。

6.2 下載驗證
