ModbusRTU轉profibusDP網關與電動機保護器通訊案例

在工業自動化系統中，設備間的通信協議轉換是常見需求。本文將通過一個案例詳細介紹如何利用網關實現Modbus RTU到Profibus DP的轉換，以實現電動機保護器與PLC系統的無縫通信。

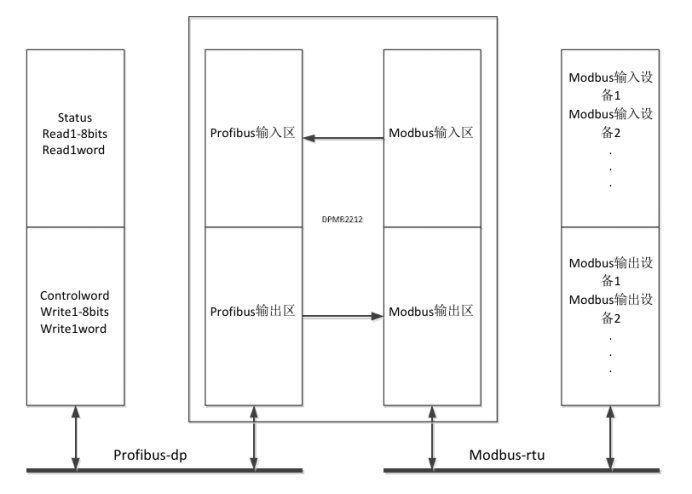

為了實現Modbus RTU到Profibus DP的轉換，可以使用專用的網關設備。例如，XD-MDPB100網關就提供了這樣的解決方案。該網關主要用于Profibus與Modbus之間的數據雙向傳輸，支持Profibus-DP從站以及Modbus主站和從站。

接下來，通過一個實際應用案例進一步說明這種轉換的具體操作。

在某項目中，有多個Modbus設備和儀表需要接入Profibus-DP網絡，并且需要通過西門子PLC采集數據和控制這些設備。此外，具體步驟如下：

硬件連接：將所有Modbus設備連接到XD-MDPB100網關的Modbus側接口。

將網關的Profibus DP接口連接到西門子PLC的Profibus網絡上。

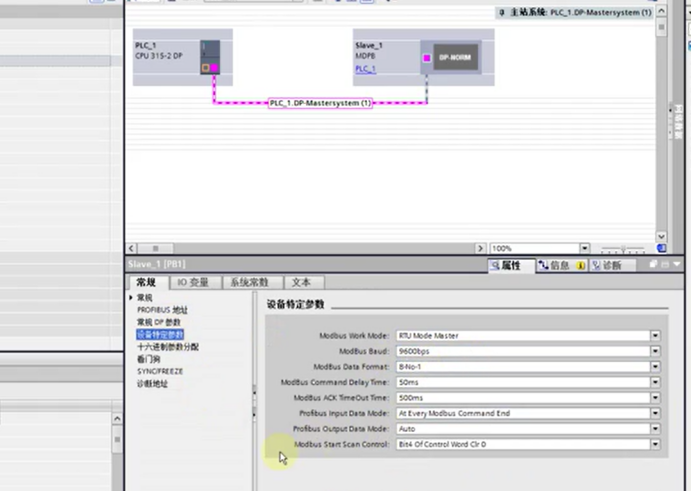

參數配置：在Profibus組態工具中，通過參數化設置，方便快速地完成XD-MDPB100網關的配置。

這包括設置Modbus主站和從站，以及Profibus DP從站的相關參數。

數據采集與監控：配置完成后，西門子PLC可以通過Profibus網絡讀取Modbus設備的數據，并進行相應的控制操作。

通過這種方式，可以有效地解決不同通信協議設備之間的互操作問題，提高系統的集成度和靈活性。

未來，隨著工業4.0的發展，更多類似的通信協議轉換方案將會被開發和應用，進一步推動智能制造的進步。
