概述
MAX3140是完整的通用異步收發器(UART)和真正的故障安全RS-485/RS-422收發器，集成在單個28引腳QSOP封裝中，適用于空間、成本和功耗受限的應用。MAX3140具有SPI?/QSPI?/MICROWIRE?兼容串行接口，省去了額外的電路板空間和微控制器(μC)I/O引腳。其可通過引腳編程，以用于所有RS-485/RS-422網絡中的配置。
數據表：*附件：MAX3140 SPI MICROWIRE兼容的UART，集成真正失效保護的RS-485 RS-422收發器技術手冊.pdf

MAX3140包含具有真正故障安全電路的單個RS-485/RS-422驅動器和接收器，可在接收器輸入開路或短路時確保接收器輸出為邏輯高電平。此功能無需復雜的端接即可提供防故障能力。MAX3140通過軟件可選方式控制半雙工或全雙工操作、數據速率、壓擺率以及發射器和接收器相位。RS-485驅動器壓擺率可編程，以有效減少EMI，并產生115kbps、500kbps和10Mbps的最大數據速率。獨立的發射器/接收器相位控制功能支持通過軟件校正雙絞線極性反轉。具有1/8單位負載接收器輸入阻抗，支持總線連接多達256個收發器。

MAX3140的UART包含一個源自外部晶體的振蕩器電路，以及一個波特率發生器，具有軟件可編程的分頻比，適用于從300到230k的所有常見波特率。該UART具有一個可充分減少處理器開銷的8字深接收FIFO，并提供具有四個可屏蔽源的靈活中斷功能，包括對9位網絡的地址識別。提供兩條用于硬件握手的控制線——一條輸入和一條輸出。

MAX3140采用+5V單電源供電，接收器處于活動狀態時的典型電流消耗僅為645μA。硬件調用的關斷模式將電源電流降為低至20μA。UART和RS-485/RS-422功能可以一起使用或獨立使用，因為這兩個功能僅共用電源和接地連接（MAX3140與MAX3100和MAX3089硬件和軟件兼容）。

應用

• 嵌入式系統
• HVAC與樓宇控制
• 工業控制局域網
• 智能儀表
• 銷售終端機(POS)設備
• 用于EMI敏感應用的收發器

特性

• 在單個28引腳QSOP封裝中集成UART和RS-485/RS-422收發器
• SPI/MICROWIRE兼容接口省去了微控制器I/O引腳
• 真正的故障安全接收器輸出消除了復雜的網絡端接
• 引腳可編程RS-485/RS-422特性
  • 半/全雙工操作
  • 提供擺率限制以降低EMI
  • 115kbps/500kbps/10Mbps數據速率
  • 用于雙絞線極性反轉的接收器/發射器相位
• 全功能UART
  • 使用3.6864MHz晶體時可編程波特率高達230k
  • 8字接收FIFO充分減少了處理器開銷
  • 9位地址識別中斷
• 支持總線連接多達256個收發器
• 硬件關斷模式低至20μA
• 硬件/軟件兼容MAX3100和MAX3089

典型應用電路

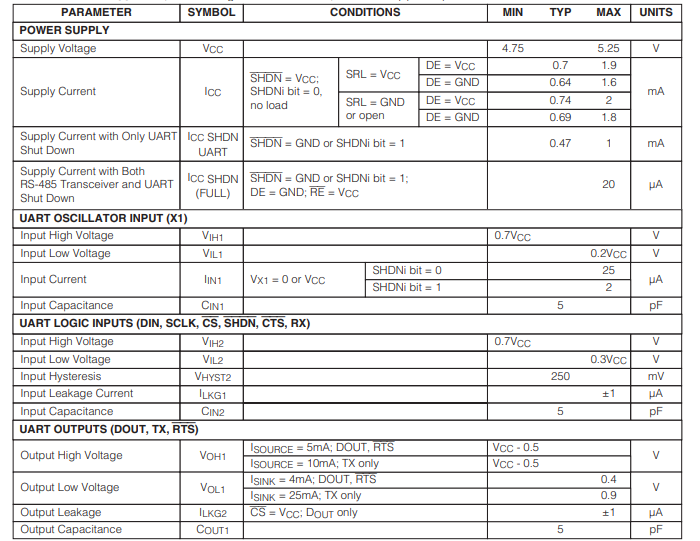

電特性

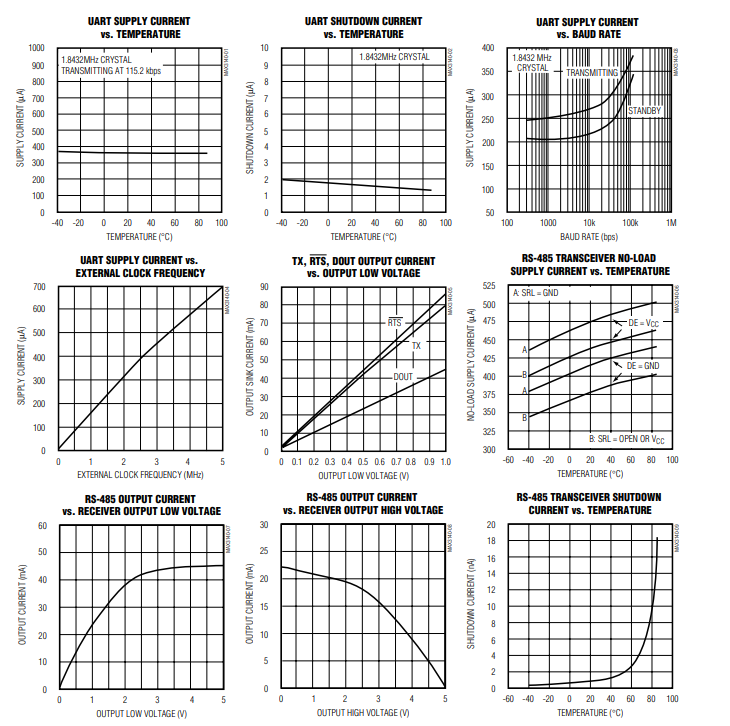

典型操作特性

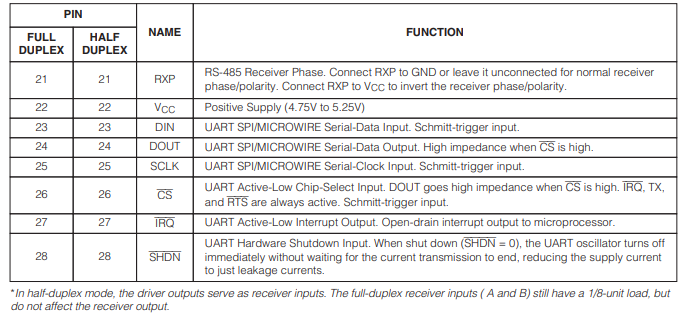

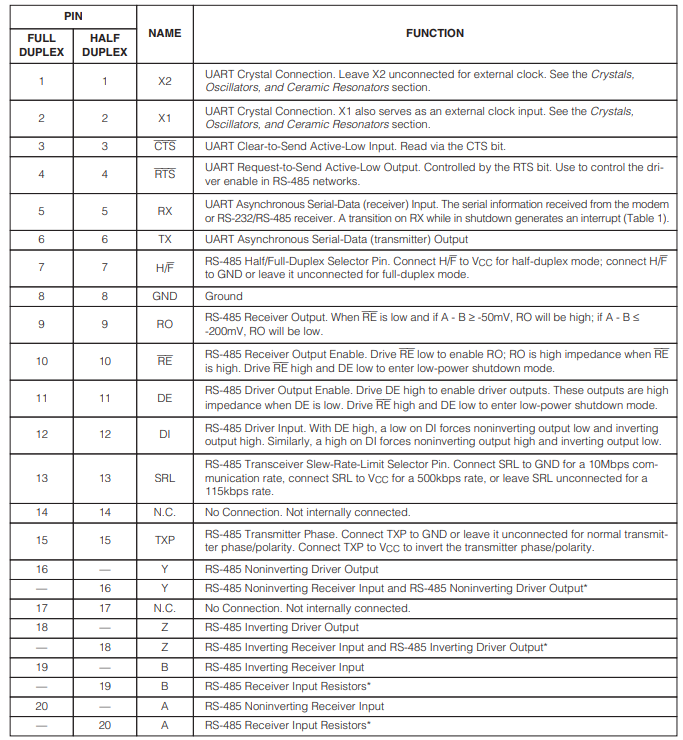

引腳配置描述

典型應用

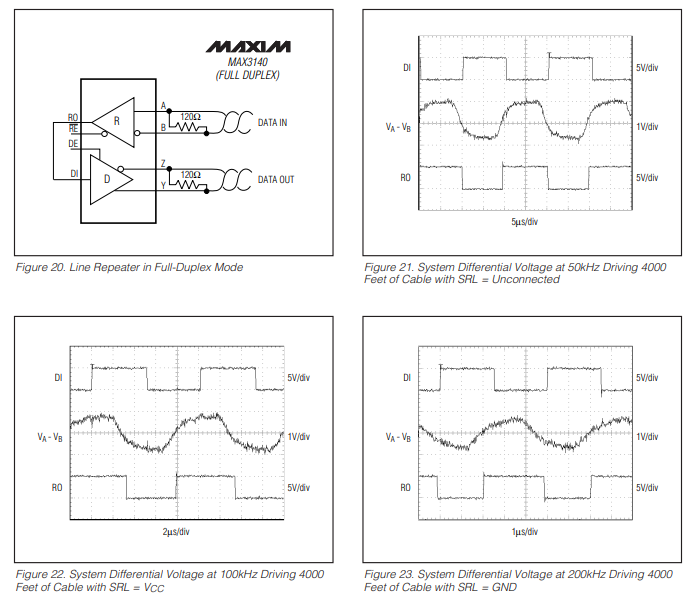

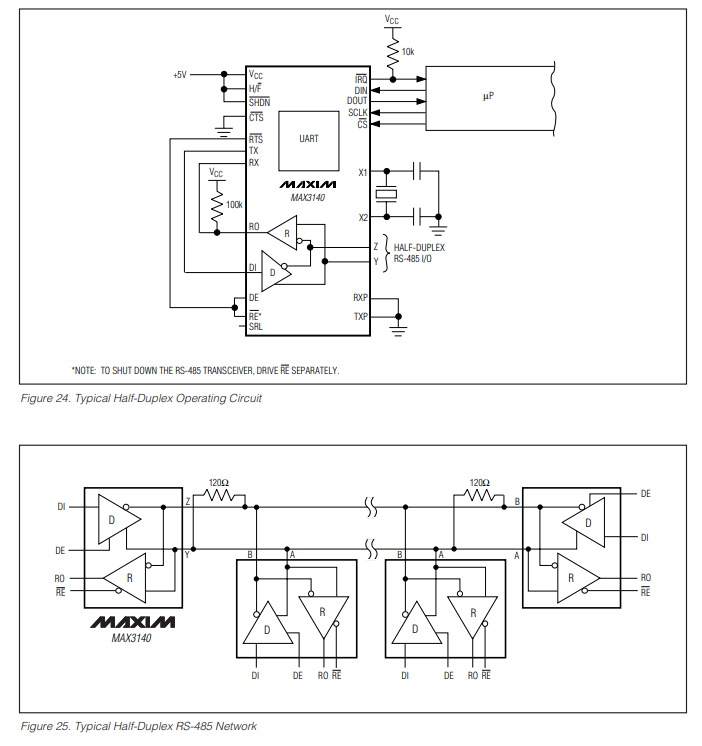

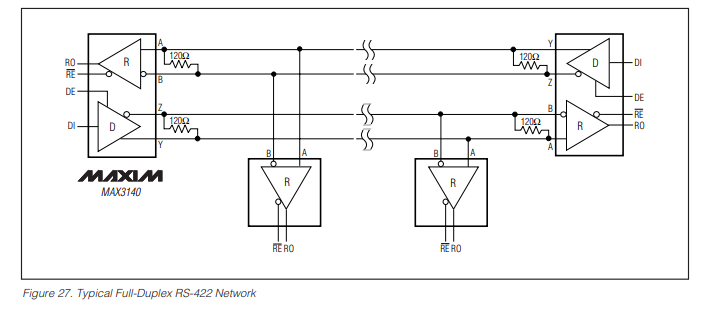

MAX3140 專為在多主總線傳輸線路上進行雙向數據通信而設計。由于其具備眾多特性和可編程性，RS - 485 收發器可應用于諸多 RS - 485 應用場景。圖 24 展示了 MAX3140 的典型半雙工電路，對應的半雙工網絡如圖 25 所示。圖 26 給出了 MAX3140 的典型全雙工電路，相應的全雙工網絡如圖 27 所示。

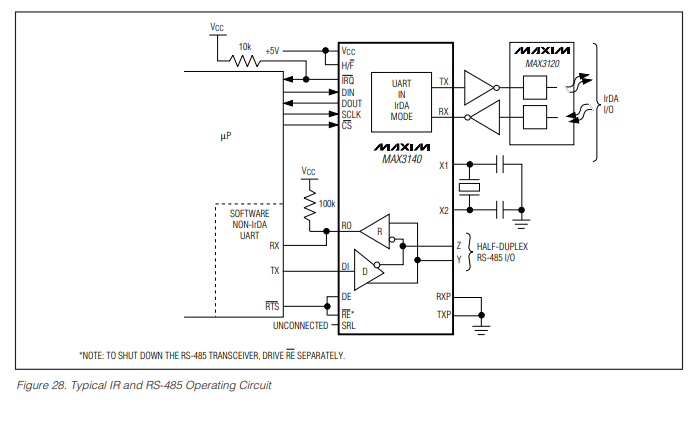

鑒于 MAX3140 的內部 UART 具備紅外（IrDA）功能，可使用標準紅外收發器（如 MAX3120）來實現 IrDA 通信（見圖 28）。
