感謝您選擇明治的精密糾偏傳感器！作為工業自動化領域的精密伙伴，我們深知每一次精準糾偏都關乎您的生產效率與產品質量。為此，我們特別為您呈現糾偏傳感器ETD-0612使用指南，助您輕松駕馭這款集高精度、高穩定性與智能化于一體的核心設備。

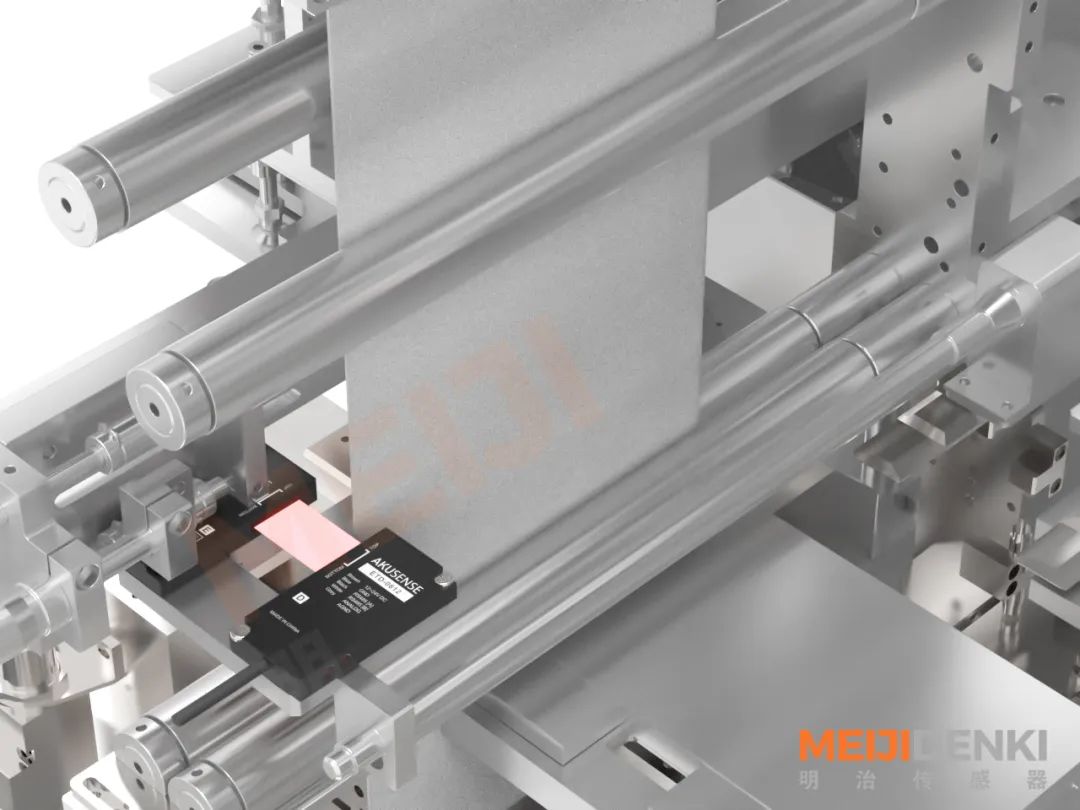

ETD-0612是明治傳感器基于多年技術沉淀與創新研發的旗艦產品，專為解決材料跑偏、張力波動等工業難題而生。無論是印刷包裝、紡織印染，還是新能源、鋰電等高精度制造領域，它都能以微米級響應速度與抗干擾能力，為您的生產線筑牢“精準防線”。

本指南將詳細展示從安裝調試到操作技巧的實用方法，無論您是初次接觸糾偏系統的技術新手，還是追求效率升級的行業老將，都能通過清晰的步驟指引與實用案例，快速掌握ETD-0612的核心功能，讓設備性能最大化釋放。

如何接線？

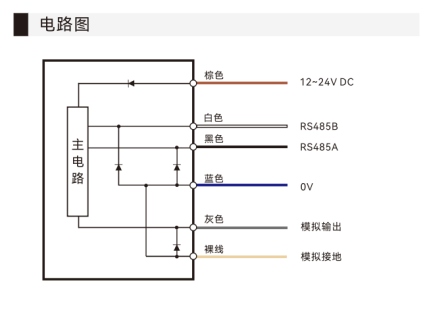

如圖所示：

棕色24V，藍色0V供電；485通訊接線黑色485A，白色接485B；模擬量輸出接線是灰色加上裸線

輸出方式有哪些？

支持RS485通訊及0-5V模擬電壓和4-20mA模擬電流輸出

是否可以單獨使用

還是必需搭配控制器使用？

糾偏傳感器可以單獨使用，通過上位機去設置參數和模式

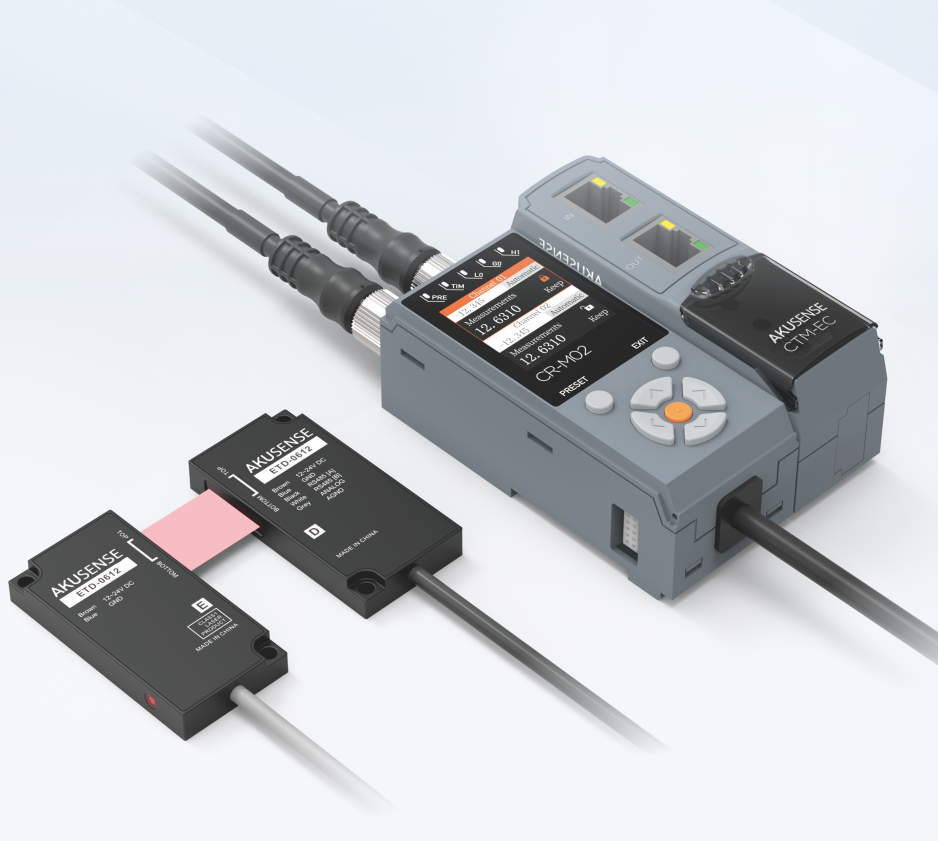

也可以搭配控制器套裝直接快速設置

如何恢復出廠設置 ？

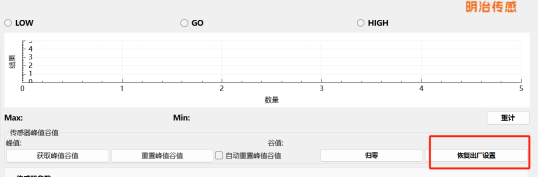

糾偏傳感器恢復出廠設置可通過明治搭配的上位機軟件去恢復出廠設置，頁面如下圖（下圖軟件版本為v1.1.3）

有哪些檢測模式及如何切換？

糾偏傳感器有4種檢測模式：

(1)自動邊緣模式

(2)邊緣模式內徑

(3)縫隙模式寬度

(4)直徑模式

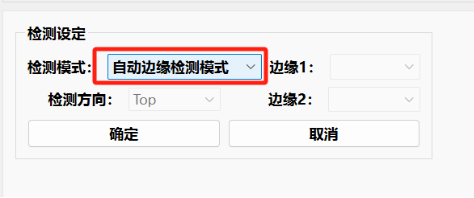

注意默認的模式是自動邊緣模式，模式切換如下圖（下圖軟件版本為v1.1.3）

支持的波特率、通信協議

以及常用指令有哪些？

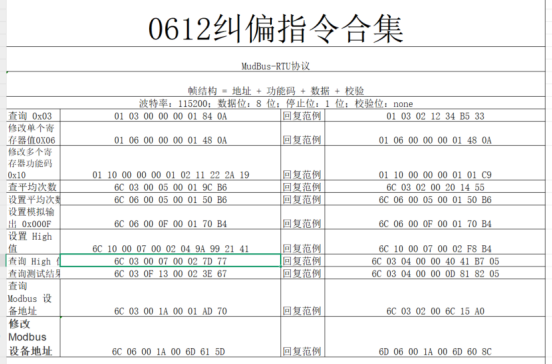

糾偏傳感器默認的波特率是115200，暫不支持更改，支持modbus rtu協議，指令合集如下
