概述
MAX14883E故障保護、高速控制局域網(CAN)收發器優化用于工業網絡應用。該器件具有±60V故障保護、±25V共模輸入范圍，以及CANH和CANL總線上高達±10kV ESD保護(接觸放電)。器件工作在5V單電源(V CC )，包括邏輯電平輸入(VL)，兼容1.8V至5V邏輯電平。

MAX14883E具有可交換CANH和CANL I/O的極性選擇輸入(POL)，允許軟件修正交叉線電纜。

MAX14883E工作在最大CAN高速數據率，允許小型網絡上實現高達1Mbps。大型網絡上的最大速率受限于容性負載和其他因素。

收發器包括發送器顯性超時(t DOM )，防止控制器錯誤或TXD輸入故障造成總線鎖定。TXD保持為顯性狀態(低電平)的時間超過tDOM時，驅動器切換至隱性狀態，釋放總線。

MAX14883E采用窄體、8引腳SOIC封裝，工作在-40°C至+125°C溫度范圍。
數據表：*附件：MAX14883E帶±60V故障保護的CAN收發器技術手冊.pdf

應用

• 樓宇自動化
• HVAC
• 工業控制
• 開關設備

特性

• 集成保護，支持可靠的通信
  • ±60V故障容限CANH和CANL
  • CANH和CANL上高ESD保護
    • ±22kV人體模式
    • ±15kV IEC 61000-4-2氣隙放電
    • ±10kV IEC 61000-4-2接觸放電ESD保護
• 靈活的邏輯接口簡化設計
  • 1.71V至5.5V邏輯電源(V L )范圍
• 高度集成允許簡化網絡配置
  • 極性控制
  • 顯性超時保護
  • 支持高達1Mbps數據率

框圖

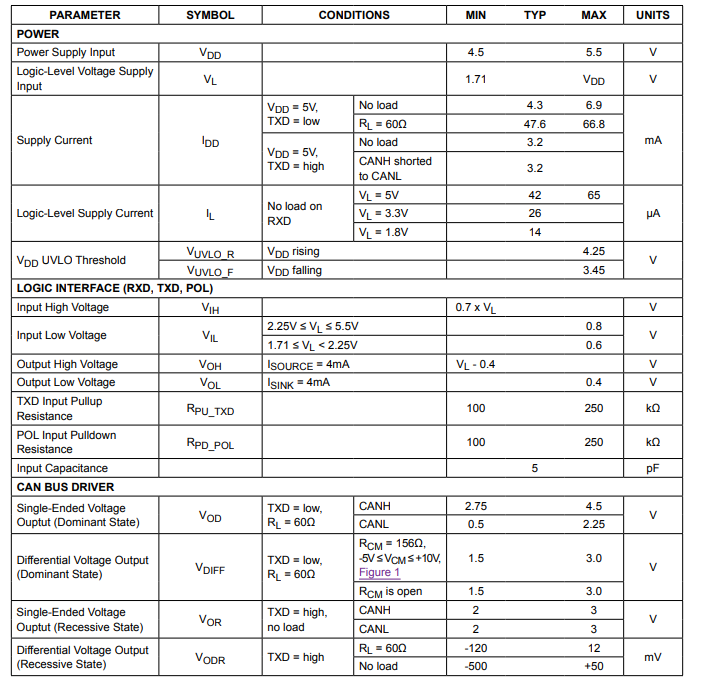

DC電氣特性

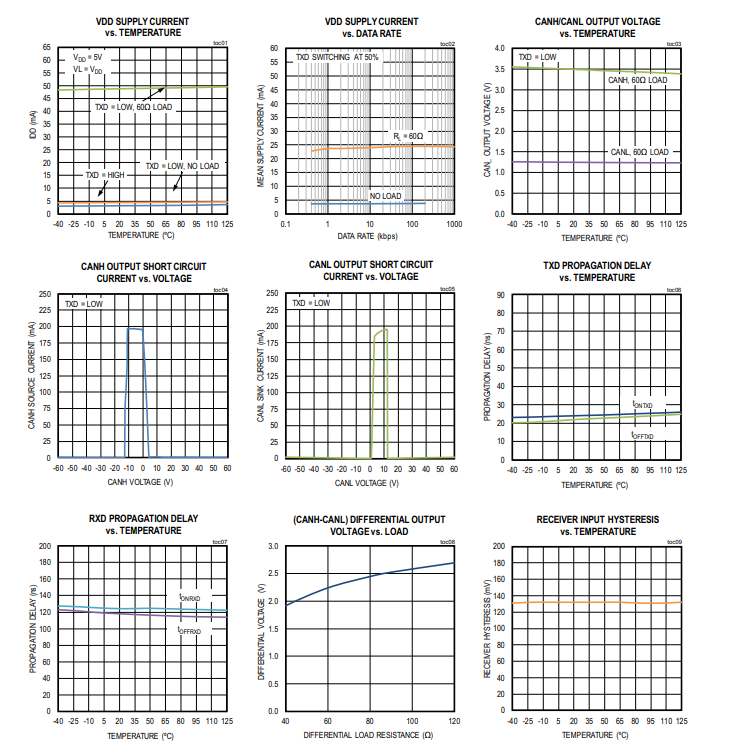

典型操作特性

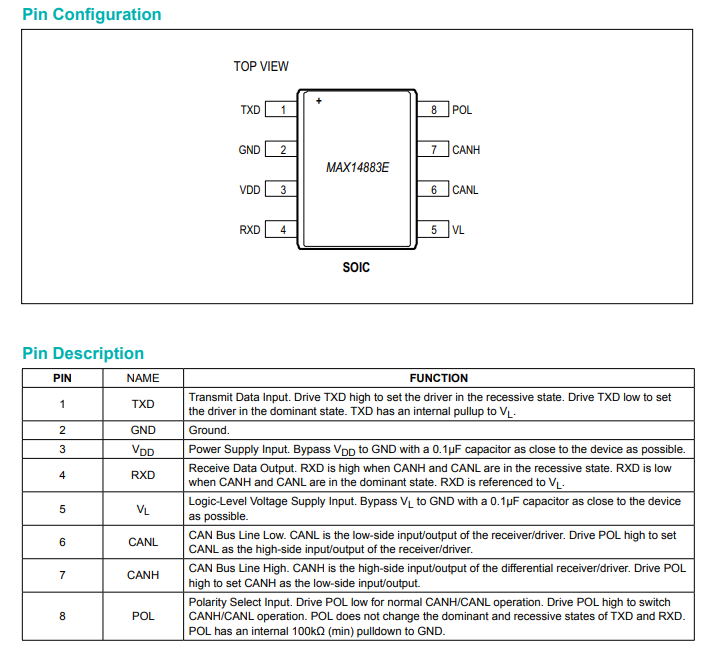

引腳配置描述

詳細說明

MAX14883E故障保護型CAN收發器針對工業網絡應用進行了優化，由5V電源供電。該器件具有±25V共模電壓范圍，并且在CANH總線（CANH、CANL）上針對高達±60V的短路提供保護，使其成為在惡劣工業環境中運行的理想選擇。

MAX14883E以CAN高速數據的最大速率運行，在小型網絡上速度可達1Mbps。大型網絡的最大速率可能會受到電容負載和其他因素的限制。網絡中最多可運行17個MAX14883E收發器，速度可達1Mbps。多達120個MAX14883E收發器組成的更大網絡，數據速率可達125kbps 。CANH和CANL輸出具備短路電流限制功能，并通過熱關斷電路防止過度功耗，該電路會使驅動器輸出進入高阻狀態。

發射器

發射器將來自CAN控制器的單端輸入信號（TXD）轉換為CAN總線的差分輸出（CANH、CANL）。發射器和接收器的真值表見表1。

發射器顯性超時

MAX14883E具有發射器顯性超時（tDOM）功能，可防止錯誤的CAN控制器通過保持TXD信號持續為顯性狀態來使總線鉗位在低電平。當TXD處于顯性狀態的時間比tDOM長（典型值）時，發射器將被禁用，從而使總線進入隱性狀態（圖4）。在顯性超時故障之后，當檢測到TXD上升沿時，發射器將重新啟用。發射器顯性超時功能將標準CAN協議的最小可能數據速率限制為9kbps。

驅動器輸出保護

MAX14883E通過限制驅動電流，保護發射器輸出級免受短路至正電壓或負電壓的影響。熱關斷功能進一步保護MAX14883E免受短路或環境溫度過高導致的過熱影響，這些情況可能會導致過熱。一旦溫度恢復正常，發射器將重新啟用。

接收器

接收器讀取來自CANH和CANL總線線路的差分輸入，并將此數據作為單端輸出（RXD）傳輸至CAN控制器。它由一個比較器組成，該比較器將差分電壓VDIFF（= CANH - CANL）與0.7V的內部閾值進行比較。如果VDIFF > 0.9V，RXD上會出現邏輯低電平。如果VDIFF < 0.5V，RXD上會出現邏輯高電平。CANH和CANL的共模范圍為±25V。當CANH和CANL短路或端接時，RXD為邏輯高電平。

極性選擇

極性選擇輸入（POL）用于切換CANH和CANL驅動器的狀態。極性選擇功能可通過軟件校正交叉連接的現場電纜，確保發射器在給定現場中正確運行。詳細操作見表1。

熱關斷

如果結溫超過+160°C（典型值），器件將關閉。在熱關斷期間，CANH和CANL處于高阻狀態，所有內部功能均被禁用。當結溫降至145°C（典型值）以下時，發射器輸出將重新啟用，器件恢復正常運行。
