Analog Devices CN0359電路評估板是完整、高精度的導電性測量系統的一部分，開發用于液體離子含量測量、水質分析、工業質量控制和化學分析應用。精選的精密信號調理元件組合可在0.1μs至10S（10MΩ 至0.1Ω）的導電范圍內產生優于0.3%的精度，且無需校準。可為100Ω 或1000Ω 鉑（Pt）電阻溫度器件（RTD）提供自動檢測，以25°C為基準的導電性測量值為參考。

adi CN0359系統適用于2線和4線導電單元以及2線、3線和4線RTD，可提高精度和靈活性。

特性

• 導電性范圍：0.1μS至10S
• 自動測量范圍
• 兼容2線或4線導電探頭
• 外部溫度補償
• 獨立工作和控制

應用

• 雙極放大器、模數轉換器 (ADC)、數模轉換器 (DAC) 和多路復用器
• 電荷耦合器件 (CCD) 偏壓電源
• 光學模塊電源
• 射頻功率放大器偏壓
• 飛行時間模塊電源

必要設備

• CN0359電路評估板EVAL-CFTL-6V-PWRZ（或等效器件）
• 2線和4線導電電池
• 2線、3線和4線PT100和PT1000 RTD
• PC，帶Microsoft Windows 7（或更高版本的操作系統）和USB 2.0（或更快的USB）
• USB轉RS-485轉換器電纜（版本A）或 ADALM-UARTJTAG或類似USB轉UART橋接模塊（版本B)

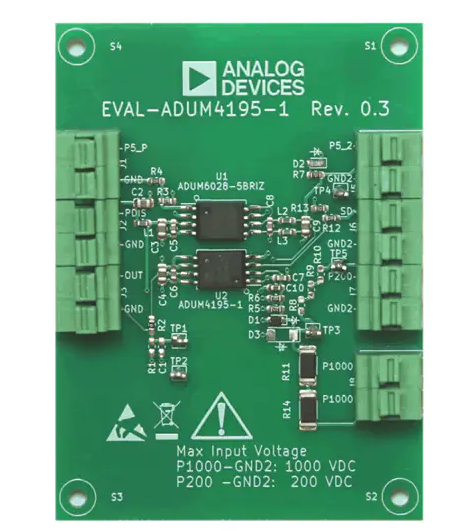

布局

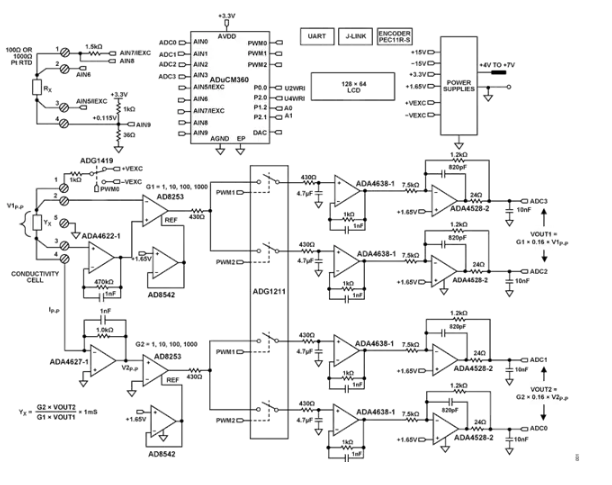

典型應用
