TPS61381-Q1 是 400kHz、40V、15A 汽車雙向升壓轉換器/LDO 充電器，具有電池健康狀態檢測功能，專為 TBOX 或 e-call 等備用電源系統而設計。該轉換器在 VOUT 引腳上支持高達 40V 的絕對最大電壓，以承受負載突降情況，并支持直接連接 12V 汽車電池。

TPS61381-Q1 集成了 I2C 可配置 LDO 充電器，支持 NiMH、Li-Ion、LiFePO4、超級電容器。
*附件：tps61381-q1.pdf

TPS61381-Q1 集成了升壓功能，可在 0.5V 至 12V BUB 電壓和 5-12V 輸出電壓下工作。該器件采用固定頻率峰值電流控制方案，可選擴頻，以最大限度地降低 EMI。升壓功能支持 5A-15A 可編程平均電流限制。

TPS61381-Q1 集成了電池健康檢測功能，以恒定電流對電池放電，并檢測電池內阻兩端的電壓降。

TPS61381-Q1 采用 3mm × 4mm QFN 封裝，側面具有可潤濕性。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
• I2C 可編程 LDO 充電器
  • 支持高達 21V 的充電器輸入電壓（VOUT 引腳），絕對最大電壓高達 40V，以承受負載突降
  • 支持 1-5 節鎳氫電池、1-2 節鋰離子電池、LiFePO4、1-4 節超級電容器的多化學電池充電曲線
  • 可編程充電電流 50mA 和 100mA
  • 寬電池電壓工作范圍 0V 至 12V
  • 可編程充電定時器長達 32 小時
  • NTC 熱敏電阻輸入用于監控電池溫度
• 支持 12V 汽車電池備用電源系統的可編程升壓轉換器
  • 可編程輸出電壓范圍：5V 至 12V
  • 可編程升壓平均輸入電流限值 5A 至 15A
  • 升壓模式下的備用電池 （BUB） 電壓：0.5V 至 12V
    • 最小 3V 開機
    • 當 Vout>5V 時，可在 1V 下啟動
  • 當 12V 系統電壓下降時，<20us 自動轉換到升壓模式
• 備用電池健康狀態 （SOH） 檢測
  • 0A 至 1.5A 的可調放電電流
  • 電池電壓、放電電流和電池溫度的多信號模擬輸出（AVI pin）
• 更低的靜態電流和漏電流
  • 待機模式下 20μA 靜態電流
  • < 1μA 關斷電流
  • <連接到備用電池的引腳的漏電流為 1μA
• EMI 抑制
  • 400kHz 固定開關頻率
  • 可選的可編程擴頻
• 3mm × 4mm 25 引腳封裝，帶可濕性側面

參數

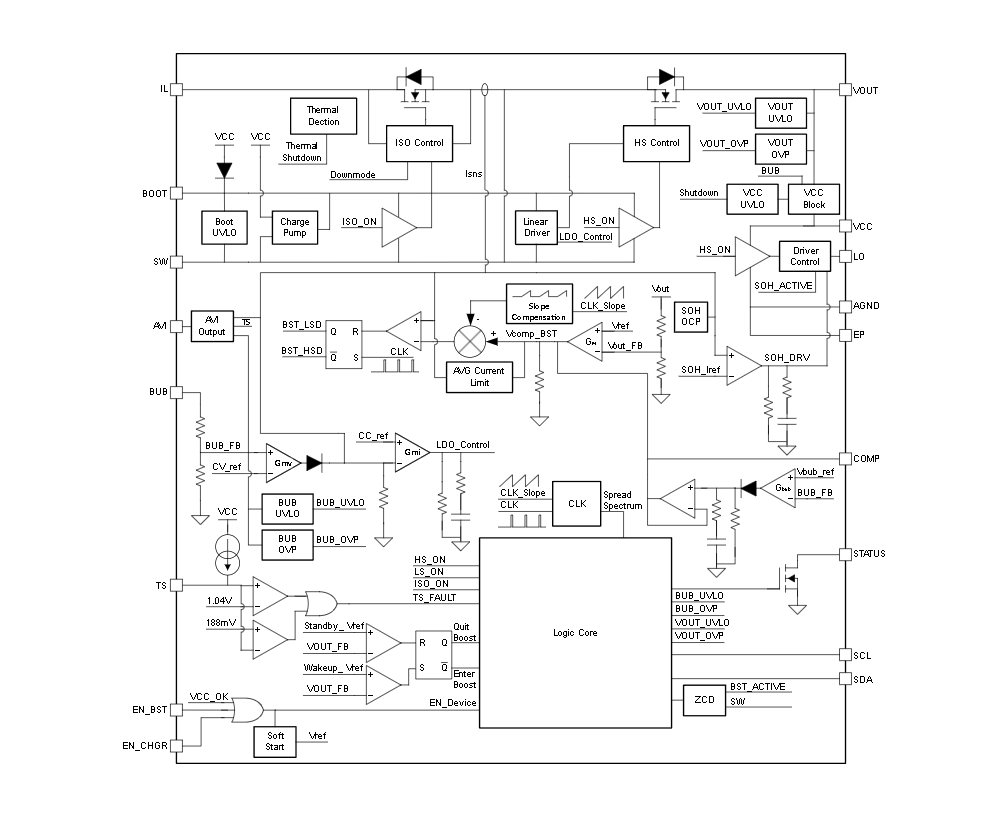

方框圖

1. 概述

• ?文件名?：tps61381-q1.pdf
• ?設備?：TPS61381-Q1 - 汽車級400kHz, 40V, 15A升壓轉換器，帶LDO充電器和電池健康檢測功能
• ?發布日期?：2025年3月
• ?發布者?：Texas Instruments

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，環境溫度范圍-40°C至125°C
• ?I2C可編程LDO充電器?：
  • 支持最高21V的充電器輸入電壓（VOUT引腳），absmax電壓高達40V以承受負載轉儲
  • 支持多種電池化學成分的充電配置文件（1-5節NiMH，1-2節Li-Ion，LiFePO4，1-4節超級電容器）
  • 可編程充電電流50mA和100mA
  • 寬電池電壓工作范圍0V至12V
  • 可編程充電定時器，最長可達32小時
• ?可編程升壓轉換器?：
  • 支持12V車載電池備份電源系統
  • 可編程輸出電壓范圍：5V至12V
  • 可編程升壓平均輸入電流限制：5A至15A
  • 備份電池（BUB）電壓在升壓模式下：0.5V至12V
  • 自動在12V系統電壓下降時進入升壓模式，轉換時間<20us
• ?電池健康檢測?：
  • 可調放電電流范圍：0A至1.5A
  • 多信號模擬輸出（AVI引腳）顯示電池電壓、放電電流和電池溫度
• ?低靜態電流和泄漏電流?：
  • 待機模式下20μA靜態電流
  • 關機電流<1μA
  • 連接到備份電池的引腳泄漏電流<1μA

3. 功能描述

• ?I2C串行接口?：用于配置設備參數
• ?充電器功能?：支持多種電池化學成分的充電配置文件，包括NiMH、Li-Ion、LiFePO4和超級電容器
• ?升壓功能?：在12V系統電壓下降時自動進入升壓模式，支持固定頻率峰值電流控制方案，可選擴展頻譜以降低EMI
• ?電池健康檢測?：通過恒定電流放電電池并檢測電池內部電阻上的電壓降來檢測電池健康狀態

4. 應用

• ? 緊急呼叫（eCall） ?
• ?其他需要備份電源系統的應用?

5. 封裝與尺寸

• ?封裝?：3mm × 4mm QFN-25封裝，帶濕側翼

6. 開發支持

• ?文檔支持?：包括相關文檔、應用筆記和PCB布局指南
• ?支持資源?：TI E2E支持論壇提供快速設計幫助
