內置晶振、小封裝的實時時鐘IC-SD

鄭淑霞 ? 來源:jf_85200541 ? 作者:jf_85200541 ? 2025-05-28 10:01 ? 次閱讀

鴻合智遠|興威帆電子:內置晶振、小封裝的實時時鐘IC-SD

內置晶振、小封裝的實時時鐘 IC-SD2010/2077/2078;內置晶振、可數字精度補償高精度、SD2010管腳兼容8010-實時時鐘芯片的新選擇!今日,鴻合智遠小編將分析興威帆電子-內置晶振、小封裝的實時時鐘IC-SD,大家一起來聊聊吧。

一、概述

1、SD2078是一種具有標準IIC接口的實時時鐘芯片,CPU可使用該接口通過5位地址尋址來讀寫片內32字節寄存器的數據(包括時間寄存器、報警寄存器、控制寄存器、通用 SRAM 寄存器);

2、SD2078內置單路定時/報警中斷輸出,報警中斷時間最長可設至100年;

3、SD2078內置晶振,用戶可以不用顧慮因外接晶振、諧振電容等所帶來的元件匹配誤差問題和振蕩可靠性問題;

4、SD2078內置時鐘精度數字調整功能,可以在很寬的范圍內校正時鐘的偏差(-189ppm~+189ppm,分辨力為3.05ppm),并通過外置的溫度傳感器可設定適應溫度變化的調整值,實現在寬溫范圍內高精度的計時功能;

5、SD2078具有一個后備電池輸入腳VBAT,當芯片檢測到主電源VDD掉到后備電池電壓以下,芯片會自動轉為由接在VBAT的后備電池供電。SD2010.2077/2078軟件兼容SD2068、SD3078。

二、特性

1、低功耗:1.2μA典型值(VBAT =3.0V,Ta=25℃);

2、工作電壓:1.8~5.5V,工作溫度:-40℃~+85℃;

3、標準IIC總線接口方式,最高速度400KHZ(4.5V~5.5V);

4、年、月、日、星期、時、分、秒的BCD碼輸入/輸出,并可通過獨立的地址訪問各時間寄存器;

5、閏年自動調整功能(從2000年~2099年);

6、可選擇12/24小時制式;

7、內置年、月、日、星期、時、分、秒共7字節的報警數據寄存器及1字節的報警允許寄存器;

8、內置12字節通用SRAM寄存器可用于存儲用戶的一般數據。;

9、三種中斷均可選擇從INT腳輸出,并具有兩個中斷標志位;

10、可設定并自動重置的單路報警中斷功能(時間范圍最長設至100年),年、月、日、星期、時、分、秒報警共有96種組合方式,并有單事件報警和周期性報警兩種中斷輸出模式;

11、周期性頻率中斷輸出:從32768Hz~1/16Hz……1秒共十五種方波脈沖;

12、自動重置的8位倒計時定時器,可選的4種(4096HZ、64HZ、1HZ、1/60HZ);

13、內置晶振和諧振電容,常溫精度:SD2077/2078A檔<±10ppm(常溫日誤差最大 0.86 秒),B檔<±30ppm,C檔<±50ppm;SD2010 5±23ppm;

14、內置時鐘精度數字調整功能,可通過程序來調整走時的快慢。用戶采用外置的溫度傳感器,設定適應溫度變化的調整值,可實現在寬溫范圍內高精度的計時功能;

15、具有一個后備電池輸入腳VBAT,芯片依據不同的電壓自動從VDD切換到VBAT或從VBAT切換到VDD;

16、在VBAT模式下,芯片具有中斷輸出允許或禁止的功能,可滿足在備用電池供電時輸出中斷的需要;

17、內置IIC總線0.5秒自動復位功能(從Start 命令開始計時),保證時鐘數據的有效性及可靠性,避免IIC總線掛死問題;

18、內置三個時鐘數據寫保護位,避免對數據的誤寫操作,可更好地保護時鐘數據;

19、內置上電復位電路及指示位;

20、內置電源穩壓,內部計時電壓可低至1.5V;

21、芯片管腳抗靜電(ESD)>4KV;

22、芯片在興威帆的評估板上可通過4KV的群脈沖(EFT)干擾;

23、CMOS工藝。

三、SD2010/2077/2078管腳圖

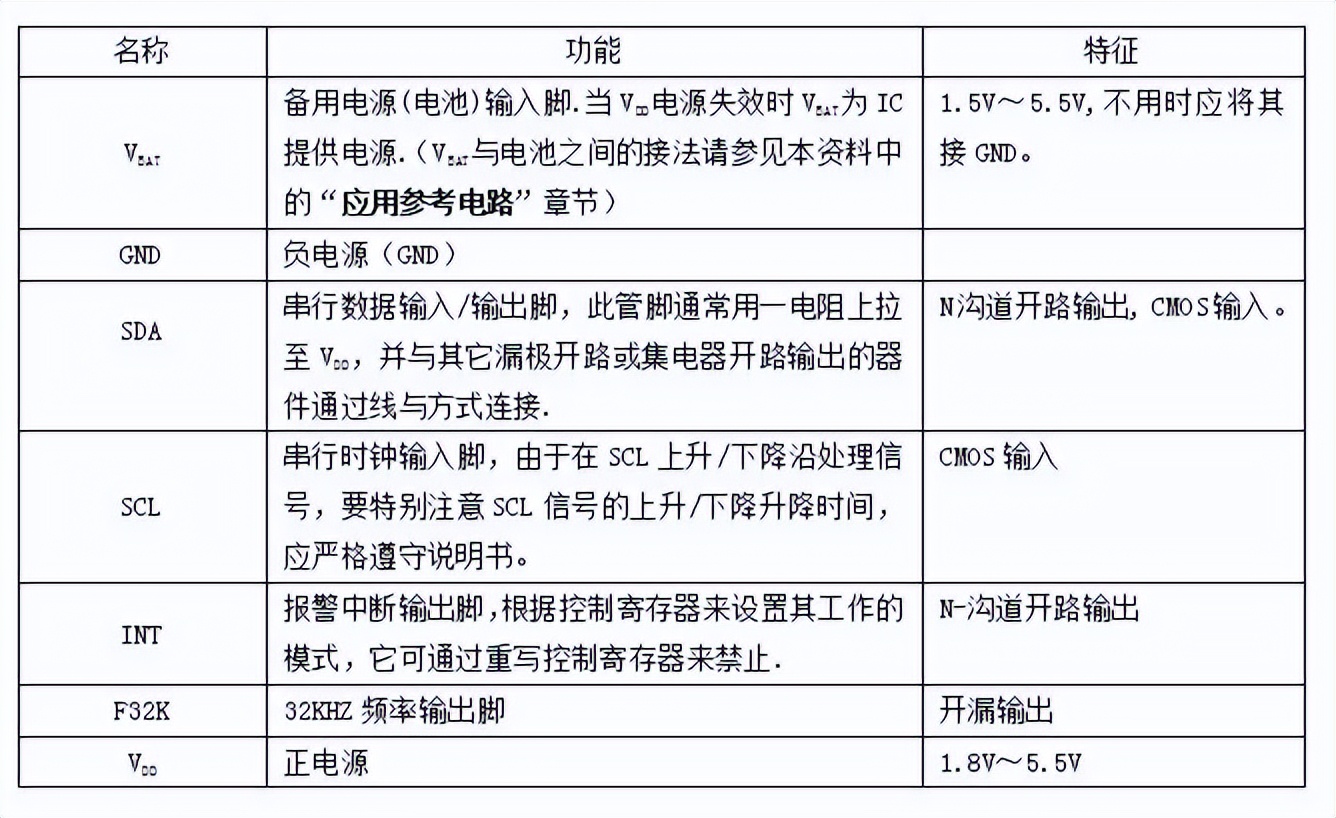

四、SD2010/2077/2078管腳說明

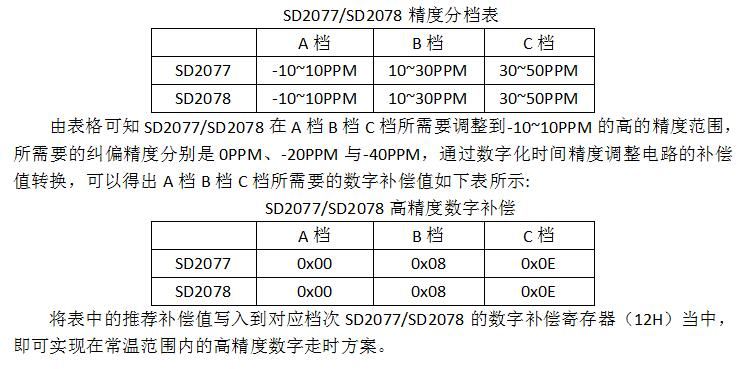

五、SD2077/2078 各分檔常溫高精度數字補償處理方法


深圳市鴻合智遠電子有限公司成立于2011年,主要從事國內外半導體類電子產品的代理及銷售。公司成立至今已與諸多國內外頂級半導體廠家建立了良好的戰略合作關系。我們主要提供高性能,高品質的電子元器件產品,廣泛應用于通信類,車載類,工控類,儀表類,安防類,消費電子類等各類產品上。
