第十六章 I2C

1 I2C簡介

I2C(Inter-Integrated Circuit)總線是一種由 PHILIPS 公司開發的兩線式串行總線，用于連接微控制器以及其外圍設備。它是由數據線 SDA 和時鐘線 SCL 構成的串行總線，可發送和接收數據，在 CPU 與被控 IC 之間、IC 與 IC 之間進行雙向傳送。

I2C 總線有如下特點：

?總線由數據線 SDA 和時鐘線 SCL 構成的串行總線，數據線用來傳輸數據，時鐘線用來同步數據收發。

?總線上每一個器件都有一個唯一的地址識別，所以我們只需要知道器件的地址，根據時序就可以實現微控制器與器件之間的通信。

?數據線 SDA 和時鐘線 SCL 都是雙向線路，都通過一個電流源或上拉電阻連接到正的電壓，所以當總線空閑的時候，這兩條線路都是高電平。

?總線上數據的傳輸速率在標準模式下可達 100kbit/s 在快速模式下可達 400kbit/s 在高速模式下可達 3.4Mbit/s。

總線支持設備連接。在使用 I2C 通信總線時，可以有多個具備 I2C 通信能力的設備掛載在上面，同時支持多個主機和多個從機，連接到總線的接口數量只由總線電容 400pF 的限制決定。I2C 總線掛載多個器件的示意圖，如下圖所示：

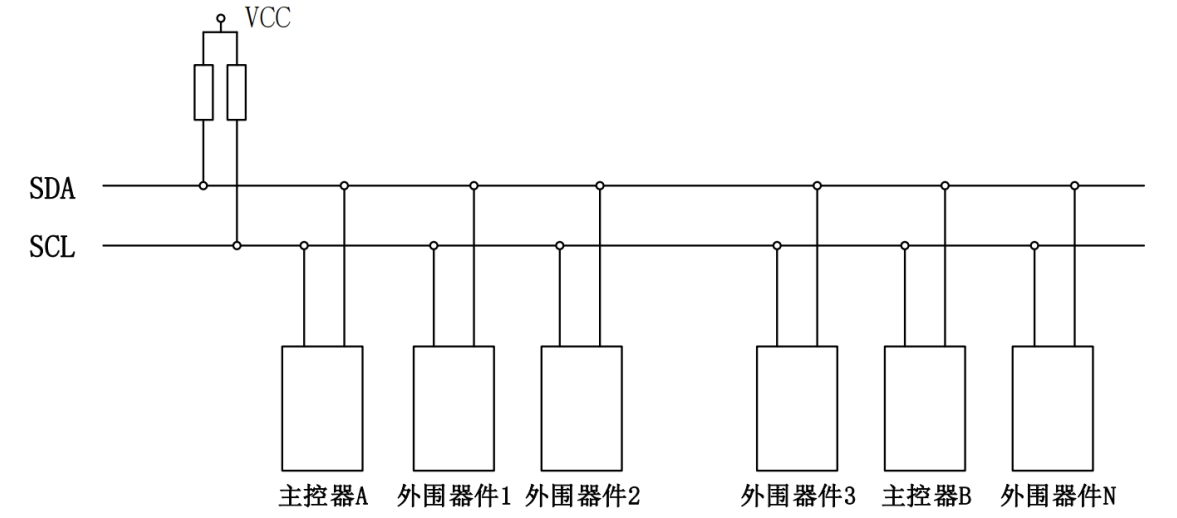

I2C 總線掛載多個器件

下面來學習I2C 總線協議，I2C 總線時序圖如下所示：

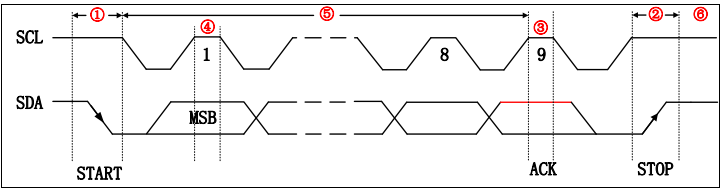

I2C 總線時序圖

為了便于大家更好的了解 I2C 協議，我們從起始信號、停止信號、應答信號、數據有效性、數據傳輸以及空閑狀態等 6 個方面講解。

① 起始信號

當 SCL 為高電平期間，SDA 由高到低的跳變。起始信號是一種電平跳變時序信號，而不是一個電平信號。該信號由主機發出，在起始信號產生后，總線就處于被占用狀態，準備數據傳輸。

② 停止信號

當 SCL 為高電平期間，SDA 由低到高的跳變。停止信號也是一種電平跳變時序信號，而不是一個電平信號。該信號由主機發出，在停止信號發出后，總線就處于空閑狀態。

③ 應答信號

發送器每發送一個字節，就在時鐘脈沖 9 期間釋放數據線，由接收器反饋一個應答信號。應答信號為低電平時，規定為有效應答位（ACK 簡稱應答位），表示接收器已經成功地接收了該字節；應答信號為高電平時，規定為非應答位（NACK），一般表示接收器接收該字節沒有成功。

觀察上圖標號③就可以發現，有效應答的要求是從機在第 9 個時鐘脈沖之前的低電平期間將 SDA 線拉低，并且確保在該時鐘的高電平期間為穩定的低電平。如果接收器是主機，則在它收到最后一個字節后，發送一個 NACK 信號，以通知被控發送器結束數據發送，并釋放SDA 線，以便主機接收器發送一個停止信號。

④ 數據有效性

I2C 總線進行數據傳送時，時鐘信號為高電平期間，數據線上的數據必須保持穩定，只有在時鐘線上的信號為低電平期間，數據線上的高電平或低電平狀態才允許變化。數據在 SCL的上升沿到來之前就需準備好。并在下降沿到來之前必須穩定。

⑤ 數據傳輸

在 I2C 總線上傳送的每一位數據都有一個時鐘脈沖相對應（或同步控制），即在 SCL 串行時鐘的配合下，在 SDA 上逐位地串行傳送每一位數據。數據位的傳輸是邊沿觸發。

⑥ 空閑狀態

I2C 總線的 SDA 和 SCL 兩條信號線同時處于高電平時，規定為總線的空閑狀態。此時各個器件的輸出級場效應管均處在截止狀態，即釋放總線，由兩條信號線各自的上拉電阻把電平拉高。

了解前面的知識后，下面介紹一下 I2C 的基本的讀寫通訊過程，包括主機寫數據到從機即寫操作，主機到從機讀取數據即讀操作。下面先看一下寫操作通訊過程圖。

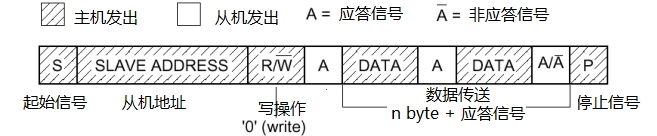

寫操作通訊過程

主機首先在 I2C 總線上發送起始信號，那么這時總線上的從機都會等待接收由主機發出的數據。主機接著發送從機地址+0(寫操作)組成的 8bit 數據，所有從機接收到該 8bit 數據后，自行檢驗是否是自己的設備的地址，假如是自己的設備地址，那么從機就會發出應答信號。

主機在總線上接收到有應答信號后，才能繼續向從機發送數據。

注意：I2C 總線上傳送的數據信號是廣義的，既包括地址信號，又包括真正的數據信號。

接著講解一下 I2C 總線的讀操作過程，先看一下讀操作通訊過程圖。

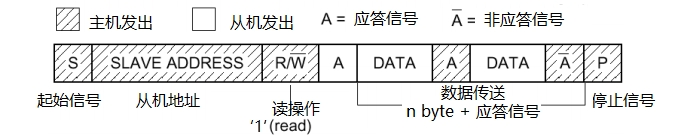

讀操作通訊過程圖

主機向從機讀取數據的操作，一開始的操作與寫操作有點相似，觀察兩個圖也可以發現，都是由主機發出起始信號，接著發送從機地址+1(讀操作)組成的 8bit 數據，從機接收到數據驗證是否是自身的地址。 那么在驗證是自己的設備地址后，從機就會發出應答信號，并向主機返回 8bit 數據，發送完之后從機就會等待主機的應答信號。假如主機一直返回應答信號，那么從機可以一直發送數據，也就是圖中的（n byte + 應答信號）情況，直到主機發出非應答信號，從機才會停止發送數據。

2 I2C從模式

默認情況下，I2C 接口總是工作在從模式。從從模式切換到主模式，需要產生一個起始條件。為了產生正確的時序，必須在 I2C_CR2 寄存器中設定該模塊的輸入時鐘。輸入時鐘的頻率必須至少是：

標準模式下為：2MHz

快速模式下為：4MHz

一旦檢測到起始條件，在 SDA線上接收到的地址被送到移位寄存器。然后與芯片自己的地址 OAR1和 OAR2(當 ENDUAL=1)或者廣播呼叫地址(如果 ENGC=1)相比較。

注：在 10 位地址模式時，比較包括頭段序列(11110xx0)，其中的 xx 是地址的兩個最高有效位。頭段或地址不匹配：I2C 接口將其忽略并等待另一個起始條件。

頭段匹配(僅 10 位模式)：如果 ACK 位被置'1'，I2C 接口產生一個應答脈沖并等待 8 位從地址。地址匹配：I2C 接口產生以下時序：

如果 ACK 被置'1'，則產生一個應答脈沖硬件設置 ADDR 位；如果設置了 ITEVFEN 位，則產生一個中斷如果 ENDUAL=1，軟件必須讀 DUALF 位，以確認響應了哪個從地址。在 10 位模式，接收到地址序列后，從設備總是處于接收器模式。在收到與地址匹配的頭序列并且最低位為'1'(即 11110xx1)后，當接收到重復的起始條件時，將進入發送器模式。在從模式下 TRA 位指示當前是處于接收器模式還是發送器模式。

從發送器

在接收到地址和清除 ADDR 位后，從發送器將字節從 DR 寄存器經由內部移位寄存器發送到 SDA 線上。

從設備保持 SCL 為低電平，直到 ADDR 位被清除并且待發送數據已寫入 DR 寄存器。(見下圖中的EV1 和 EV3)。當收到應答脈沖時:TxE 位被硬件置位，如果設置了 ITEVFEN 和 ITBUFEN 位，則產生一個中斷。

如果 TxE 位被置位，但在下一個數據發送結束之前沒有新數據寫入到 I2C_DR 寄存器，則 BTF 位被置位，在清除 BTF 之前 I2C 接口將保持 SCL 為低電平；讀出 I2C_SR1 之后再寫入 I2C_DR 寄存器將清除 BTF 位。

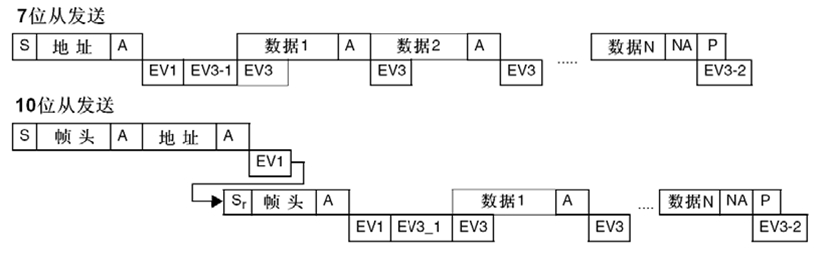

從發送器的傳送序列圖

說明:S=Start(起始條件)，S,=重復的起始條件，P=Stop(停止條件)，A=應，NA=非響應 EVx=事件(ITEVFEN=1 時產生中斷)

EV1:ADDR=1，讀 SR1 然后讀 SR2 將清除該事件。

EV3-1:TxE=1，移位寄存器空，數據寄存器空，寫 DR。

EV3:TxE=1，移位寄存器非空，數據寄存空，寫 DR 將清除該事件。

EV3-2:AF=1，在 SR1 寄存器的 AF 位寫'0'可清除 AF 位。

注:

1-EV1 和 EV3 1 事件拉長 SCL 低的時間，直到對應的軟件序列結束。

2-EV3 的軟件序列必須在當前字節傳輸結束之前完成。

從接收器

在接收到地址并清除 ADDR 后，從接收器將通過內部移位寄存器從 SDA 線接收到的字節存進 DR 寄存器。I2C 接口在接收到每個字節后都執行下列操作:

如果設置了 ACK 位，則產生一個應答脈沖硬件設置 RxNE=1。如果設置了 ITEVFEN 和 ITBUFEN 位，則產生一個中斷。

如果 RxNE 被置位，并且在接收新的數據結束之前 DR 寄存器未被讀出，BTF 位被置位，在清除BTF 之前 I2C 接口將保持 SCL 為低電平；讀出 I2C_SR1 之后再寫入 I2C_DR 寄存器將清除 BTF 位。

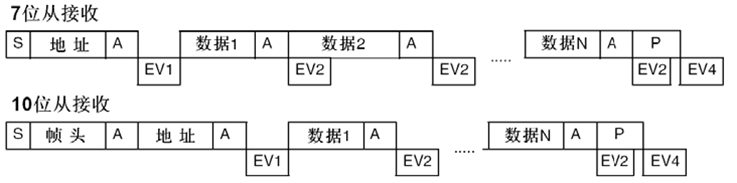

從接收器的傳送序列圖

說明:S=Start(起始條件)，S,=重復的起始條件，P=Stop(停止條件)，A=響應，NA=非響應，EVx=事件(ITEVFEN=1 時產生中斷)

EV1:ADDR=1，讀 SR1 然后讀 SR2 將清除該事件。

EV2:RxNE=1，讀 DR 將消除該事件。

EV4:STOPF=1，讀 SR1 然后寫 CR1 寄存器將清除該事件。

注:

1.EV1 事件拉長 SCL 低的時間，直到對應的軟件序列結束。

2.EV2 的軟件序列必須在當前字節傳輸結束之前完成。關閉從通信在傳輸完最后一個數據字節后，主設備產生一個停止條件，I2C 接口檢測到這一條件時：

?設置 STOPF=1，如果設置了 ITEVFEN 位，則產生一個中斷。然后 I2C 接口等待讀 SR1 寄存器，再寫 CR1 寄存器。

3 I2C主模式

在主模式時，I2C 接口啟動數據傳輸并產生時鐘信號。串行數據傳輸總是以起始條件開始并以停止條件結束。當通過 START 位在總線上產生了起始條件，設備就進入了主模式。

以下是主模式所要求的操作順序：

1.在 I2C_CR2 寄存器中設定該模塊的輸入時鐘以產生正確的時序

2.配置時鐘控制寄存器

3.配置上升時間寄存器

4.編程 I2C_CR1 寄存器啟動外設

5.置 I2C_CR1 寄存器中的 START 位為 1，產生起始條件

6.I2C 模塊的輸入時鐘頻率必須至少是:

7.標準模式下為：2MHz

8.快速模式下為：4MHz

9.起始條件

當 BUSY=0 時，設置 START=1，I2C 接口將產生一個開始條件并切換至主模式(M/SL 位置位)。

注：在主模式下，設置 START 位將在當前字節傳輸完后由硬件產生一個重開始條件。一旦發出開始條件:

SB 位被硬件置位，如果設置了 ITEVFEN 位，則會產生一個中斷。然后主設備等待讀 SR1 寄存器，緊跟著將從地址寫入 DR 寄存器。

從地址的發送

從地址通過內部移位寄存器被送到 SDA 線上。

?在 10 位地址模式時，發送一個頭段序列產生以下事件：

······ADD10 位被硬件置位，如果設置了 ITEVFEN 位，則產生一個中斷。然后主設備等待讀 SR1 寄存器，再將第二個地址字節寫入 DR 寄存器。

ADDR 位被硬件置位，如果設置了 ITEVFEN 位，則產生一個中斷。隨后主設備等待一次讀 SR1 寄存器，跟著讀 SR2 寄存器。

?在 7 位地址模式時，只需送出一個地址字節。

······一旦該地址字節被送出：

? ADDR 位被硬件置位，如果設置了 ITEVFEN 位，則產生一個中斷。

隨后主設備等待一次讀 SR1 寄存器，跟著讀 SR2 寄存器。根據送出從地址的最低位，主設備決定進入發送器模式還是進入接收器模式。

?在 7 位地址模式時

······? 要進入發送器模式，主設備發送從地址時置最低位為'0'。

······? 要進入接收器模式，主設備發送從地址時置最低位為'1'。

?在 10 位地址模式時

? 要進入發送器模式，主設備先送頭字節(11110xx0)，然后送最低位為'0'的從地址。(這里 xx代表 10 位地址中的最高 2 位。)

? 要進入接收器模式，主設備先送頭字節(11110xx0)，然后送最低位為'1'的從地址。然后再重新發送一個開始條件，后面跟著頭字節(11110xx1)(這里 xx 代表 10 位地址中的最高 2位。)

TRA 位指示主設備是在接收器模式還是發送器模式。

主發送器

在發送了地址和清除了 ADDR 位后,主設備通過內部移位寄存器將字節從 DR 寄存器發送到 SDA 線上。

主設備等待，直到 TxE 被清除。當收到應答脈沖時:

TxE 位被硬件置位，如果設置了 INEVFEN 和 ITBUFEN 位，則產生一個中斷。如果 TxE 被置位并且在上一次數據發送結束之前沒有寫新的數據字節到 DR 寄存器，則 BTF 被硬件置位，在清除 BTF 之前 I2C 接口將保持 SCL 為低電平；讀出 I2C_SR1 之后再寫入 I2C_DR 寄存器將清除 BTF 位。

關閉通信

在 DR 寄存器中寫入最后一個字節后，通過設置 STOP 位產生一個停止條件，然后 I2C 接口將自動回到從模式(M/S 位清除)。

注： 當 TxE 或 BTF 位置位時，停止條件應安排在出現 EV8_2 事件時。

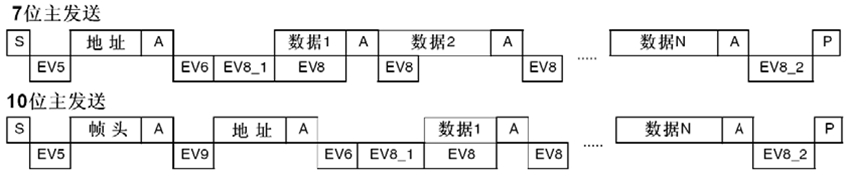

主發送器傳送序列圖

說明:S=Star(起始條件)，S;=重復的起始條件，P=Stop(停止條件)，A=響應，NA=非響應，EVx=事件(ITEVFEN=1 時產生中斷)。

EV5:SB=1，讀 SR1 然后將地址寫入 DR 寄存器將清除該事件。

EV6:ADDR=1，讀 SR1 然后讀 SR2 將清除該事件。

EV8 1:TxE=1，移位寄存器空，數據寄存器空，寫 DR 寄存器。

EV8:TxE=1，移位寄存器非空，數據寄存器空，寫入 DR 寄存器將清除該事件。

EV8 2:TxE=1，BTF=1，請求設置停止位。TxE 和 BTF 位由硬件在產生停止條件時清除。

EV9:ADDR10=1，讀 SR1 然后寫入 DR 寄存將清除該事件。

注:1-EV5、EV6、EV9、EV8 1 和 EV8 2 事件拉長 SCL 低的時間，直到對應的軟件序列結束。

主接收器

在發送地址和清除 ADDR 之后，I2C 接口進入主接收器模式。在此模式下，I2C 接口從 SDA 線接收數據字節，并通過內部移位寄存器送至 DR 寄存器。在每個字節后，I2C 接口依次執行以下操作：

如果 ACK 位被置位，發出一個應答脈沖。

硬設置 RxNE=1， 如果設置了 INEVFEN 和 ITBUFEN 位，則會產生一個中斷。

如果 RxNE 位被置位，并且在接收新數據結束前，DR 寄存器中的數據沒有被讀走，硬件將設置BTF=1，在清除 BTF 之前 I2C 接口將保持 SCL 為低電平；讀出 I2C_SR1 之后再讀出 I2C_DR 寄存器將清除 BTF 位。

關閉通信

主設備在從從設備接收到最后一個字節后發送一個 NACK。接收到 NACK 后，從設備釋放對 SCL 和SDA 線的控制；主設備就可以發送一個停止/重起始條件。為了在收到最后一個字節后產生一個 NACK 脈沖，在讀倒數第二個數據字節之后(在倒數第二個 RxNE 事件之后)必須清除 ACK 位。為了產生一個停止/重起始條件，軟件必須在讀倒數第二個數據字節之后(在倒數第二個 RxNE事件之后)設置 STOP/START 位。只接收一個字節時，剛好在 EV6 之后(EV6_1 時，清除 ADDR 之后)要關閉應答和停止條件的產生位。在產生了停止條件后，I2C 接口自動回到從模式(M/SL 位被清除)。

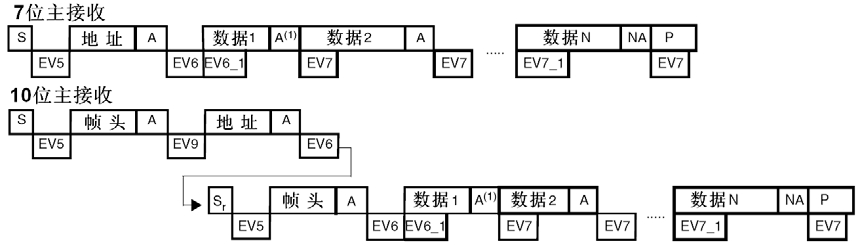

主接收器傳送序列圖

說明:S=Start(起始條件)，S:=重復的起始條件，P=Stop(停止條件)，A=響應，NA=非響應，EVx=事件(ITEVFEN=1 時產生中斷)EV5:SB=1，讀 SR1 然后將地址寫入 DR 寄存器將除該事件。EV6:ADDR=1，讀 SR1 然后讀 SR2 將清除該事件。在 10位主接收模式下，該事件后應設置 CR2的 START=1.EV6 1:沒有對應的事件標志，只適于接收 1 個字節的情況。恰好在 EV6 之后(即清除了 ADDR 之后)，要潔除響應和停止條件的產生。

EV7:RxNE=1，讀 DR 寄存器清除該事件。

EV7 1:RXNE=1，讀 DR 寄存器清除該事件。設置 ACK=0 和 STOP 請求。

EV9:ADDR10=1，讀 SR1 然后寫入 DR 寄存將清除該事件。

1. 如果收到一個單獨的字節，則是 NA。

2. EV5、EV6 和 E事件拉長 SCL 低電平，直到對應的軟件序列結束。

3. EV7 的軟件序列必須在當前字節傳輸結束前完成。

EV6_1 或 EV7_1 的軟件序列必須在當前傳輸字節的 ACK 脈沖之前完成。

4 SDA/SCL線控制

如果允許時鐘延長：

?發送器模式：如果 TxE=1 且 BTF=1：I2C 接口在傳輸前保持時鐘線為低，以等待軟件讀取SR1，然后把數據寫進數據寄存器(緩沖器和移位寄存器都是空的)。

?接收器模式：如果 RxNE=1 且 BTF=1：I2C 接口在接收到數據字節后保持時鐘線為低，以等待軟件讀 SR1，然后讀數據寄存器 DR(緩沖器和移位寄存器都是滿的)。

?如果在從模式中禁止時鐘延長：

?如果 RxNE=1，在接收到下個字節前 DR 還沒有被讀出，則發生過載錯。接收到的最后一個字節丟失。

?如果 TxE=1，在必須發送下個字節之前卻沒有新數據寫進 DR，則發生欠載錯。相同的字節將被重復發出。

不控制重復寫沖突。

5 I2C中斷請求

下圖列出了所有的 I2C 中斷請求：

注：

1.SB、ADDR、ADD10、STOPF、BTF、RxNE 和 TxE 通過邏輯或匯到同一個中斷通道中。

2.BERR、ARLO、AF、OVR、PECERR、TIMEOUT 和 SMBALERT 通過邏輯或匯到同一個中斷通道中。

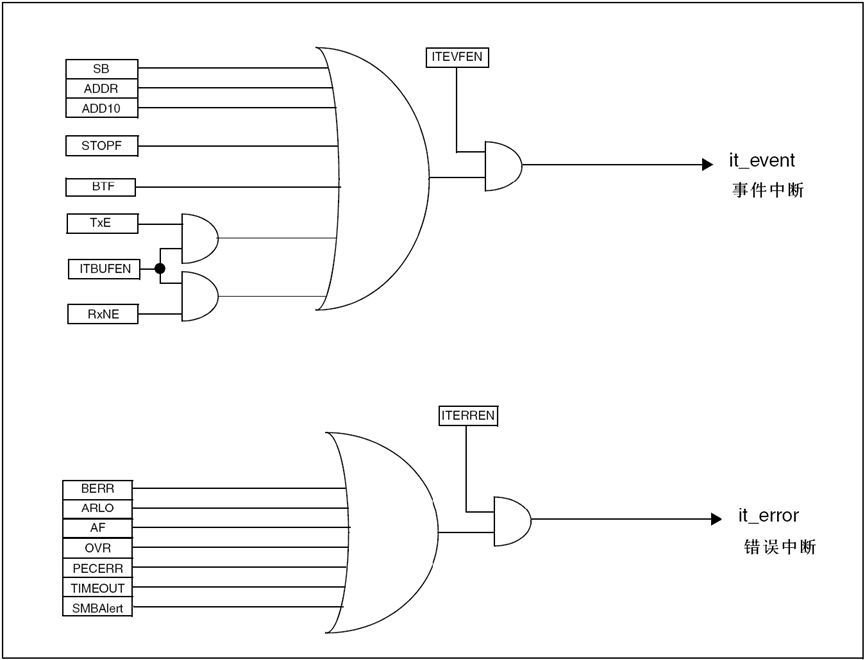

I2C 中斷映射圖

6 例程設計

6.1 IIC_IntTransmit例程

1.UART 模塊：配置 USART1，將printf輸出重定向到該串口，用于與用戶交互和輸出調試信息。

2.I2C 配置模塊：使能 GPIOB 和 I2C1 時鐘，配置引腳，初始化 I2C1，設置工作模式、時鐘速度等參數。

void IIC_Configuration(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    I2C_InitTypeDef  I2C_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1 | RCC_APB1Periph_I2C2, ENABLE);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_6 | GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_OD;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    //Enable internal pull-up function
    GPIO_ForcePuPdCmd(GPIOB, ENABLE);
    GPIO_ForcePullUpConfig(GPIOB, GPIO_Pin_6);
    GPIO_ForcePullUpConfig(GPIOB, GPIO_Pin_7);

    I2C_DeInit(I2C1);
    I2C_InitStructure.I2C_Mode                = I2C_Mode_I2C;
    I2C_InitStructure.I2C_DutyCycle           = I2C_DutyCycle_2;
    I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
    I2C_InitStructure.I2C_OwnAddress1         = 0xA0;
    I2C_InitStructure.I2C_ClockSpeed          = 100000;
    I2C_InitStructure.I2C_Ack                 = I2C_Ack_Enable;

    I2C_Init(I2C1, &I2C_InitStructure);
    I2C_Cmd(I2C1, ENABLE);
}



3.主設備測試模塊：填充發送緩沖區，生成 I2C 起始信號，發送從設備地址和數據，最后生成停止信號。

void IIC_Configuration(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    I2C_InitTypeDef  I2C_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1 | RCC_APB1Periph_I2C2, ENABLE);

    GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_6 | GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_OD;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    //Enable internal pull-up function
    GPIO_ForcePuPdCmd(GPIOB, ENABLE);
    GPIO_ForcePullUpConfig(GPIOB, GPIO_Pin_6);
    GPIO_ForcePullUpConfig(GPIOB, GPIO_Pin_7);

    I2C_DeInit(I2C1);
    I2C_InitStructure.I2C_Mode                = I2C_Mode_I2C;
    I2C_InitStructure.I2C_DutyCycle           = I2C_DutyCycle_2;
    I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
    I2C_InitStructure.I2C_OwnAddress1         = 0xA0;
    I2C_InitStructure.I2C_ClockSpeed          = 100000;
    I2C_InitStructure.I2C_Ack                 = I2C_Ack_Enable;

    I2C_Init(I2C1, &I2C_InitStructure);
    I2C_Cmd(I2C1, ENABLE);
}

4.從設備測試模塊：使能 I2C 中斷，進入循環等待接收數據。若接收完成，打印數據并比較是否與發送數據一致。

void IIC_SlaveTest(void)
{
    FillData();
    I2C_ITConfig(I2C1, I2C_IT_EVT | I2C_IT_BUF, ENABLE);
    I2C_ITConfig(I2C1, I2C_IT_ERR, ENABLE);

    while (1)
    {
        if (RecvFlag == 1)
        {
            DataPrintf(RecvBuff, BUFF_SIZE);
            if (memcmp(RecvBuff, SendBuff, BUFF_SIZE) == 0)
            {
                printf("IIC slave int receive data successn");
            }
            memset(RecvBuff, 0, BUFF_SIZE);
            RecvFlag = 0;
        }
    }
}

5.NVIC 配置模塊：配置 I2C1 的事件和錯誤中斷優先級，使能相應中斷通道。

6.數據處理模塊：包含數據填充、打印和獲取命令等功能。

6.2 IIC_Software例程

該例程通過軟件模擬I2C協議與EEPROM芯片通信，驗證I2C驅動的正確性。程序首先初始化系統時鐘并通過串口輸出SYSCLK/HCLK/PCLK1/PCLK2/ADCCLK頻率信息，隨后配置I2C所需GPIO引腳（SCL/SDA），調用`ee_Test()`執行EEPROM測試：向指定地址寫入256字節數據塊，讀取數據并校驗正確性，同時測試多字節讀寫及錯誤處理以驗證通信穩定性。主循環保持程序運行，確保測試持續進行。工作流程如下：

1.初始化系統：配置串口（波特率 115200）輸出系統時鐘頻率（SYSCLK/HCLK/PCLK1/PCLK2/ADCCLK）。

2.I2C 配置：通過i2c_CfgGpio()初始化 I2C 所需 GPIO 引腳（如 SCL/SDA）。


// main函數中的I2C GPIO配置調用
int main(void)
{
    // ...（初始化代碼略）...

    i2c_CfgGpio(); // 初始化I2C所需的GPIO引腳（如SCL/SDA）

    ee_Test(); // 執行EEPROM測試

    while (1);
}

// 假設i2c_CfgGpio()函數實現（示例，實際在bsp_i2c_gpio.h中）
void i2c_CfgGpio(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); // 假設I2C使用GPIOB引腳

    // 配置SCL和SDA引腳為開漏輸出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7; // 假設SCL=PB6，SDA=PB7
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;       // 開漏輸出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    // 上拉電阻使能（根據硬件設計選擇）
    GPIO_SetBits(GPIOB, GPIO_Pin_6 | GPIO_Pin_7);
}

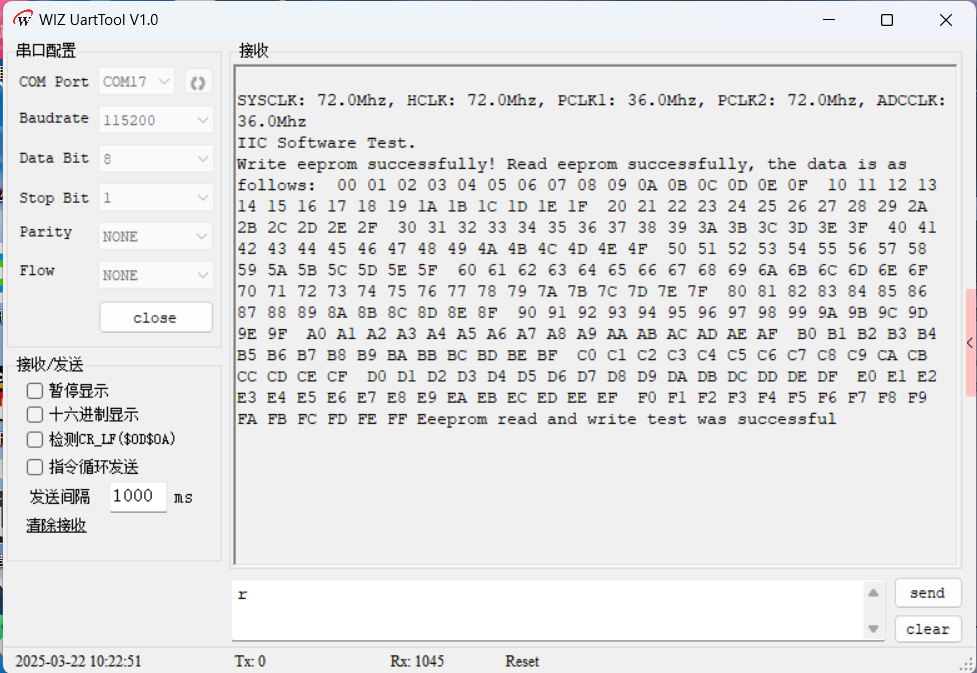

3.EEPROM 測試：調用ee_Test()執行軟件 I2C 與 EEPROM 的通信測試（可能包括讀寫驗證）。

// main函數中的EEPROM測試調用
int main(void)
{
    // ...（初始化代碼略）...

    ee_Test(); // 執行EEPROM讀寫測試

    while (1);
}

// 假設ee_Test()函數實現（示例，實際在bsp_i2c_ee.h中）
void ee_Test(void)
{
    uint8_t write_buf[BUFF_SIZE] = {0};
    uint8_t read_buf[BUFF_SIZE] = {0};
    uint16_t i;

    // 初始化數據緩沖區
    for (i = 0; i < BUFF_SIZE; i++)
    {
        write_buf[i] = i % 256; // 寫入測試數據（0~255循環）
    }

    // 通過I2C寫入EEPROM
    i2c_WriteBytes(EEPROM_ADDR, 0x00, write_buf, BUFF_SIZE);

    // 延時等待寫入完成（EEPROM寫入需要時間）
    delay_ms(10);

    // 通過I2C讀取EEPROM數據
    i2c_ReadBytes(EEPROM_ADDR, 0x00, read_buf, BUFF_SIZE);

    // 驗證數據一致性（示例：打印前10字節）
    printf("EEPROM Test: ");
    for (i = 0; i < 10; i++)
    {
        printf("%02X ", read_buf[i]);
    }
    printf("n");
}

4.主循環：保持程序運行，維持測試狀態。

7 下載驗證

7.1 IIC_IntTransmit例程

程序啟動

?串口輸出系統時鐘頻率信息，可確認時鐘配置是否正確。

?顯示測試提示，告知用戶可通過輸入 m 或 r 選擇主設備發送或從設備接收測試模式。

主設備發送測試（輸入 m）

?串口輸出確認信息。

?顯示即將發送的十六進制數據。

程序控制 I2C 總線完成起始信號、地址及數據發送，最后發送停止信號。

從設備接收測試（輸入 r）

?串口輸出確認信息。

?使能 I2C 中斷并進入等待。

?接收到 256 字節數據后，顯示接收到的十六進制數據。

?比較接收和發送數據，若一致則輸出成功信息，清空接收緩沖區并重置標志位。

7.2 IIC_Software例程

程序運行后，先完成延時與串口初始化，接著通過串口輸出系統時鐘頻率信息，包括SYSCLK、HCLK、PCLK1、PCLK2和ADCCLK頻率，并提示進行IIC軟件測試。隨后進行I2C所需GPIO引腳初始化，調用函數執行與EEPROM的通信測試，可能包含向指定地址寫入數據塊、讀取數據并校驗以及測試通信穩定性等操作。若測試正常，可認為I2C驅動功能正確；若有異常，可能會在后續測試流程中體現出來。最后程序進入無限循環，維持當前運行狀態：

WIZnet 是一家無晶圓廠半導體公司，成立于 1998 年。產品包括互聯網處理器 iMCU?，它采用 TOE（TCP/IP 卸載引擎）技術，基于獨特的專利全硬連線 TCP/IP。iMCU? 面向各種應用中的嵌入式互聯網設備。

WIZnet 在全球擁有 70 多家分銷商，在香港、韓國、美國設有辦事處，提供技術支持和產品營銷。

香港辦事處管理的區域包括：澳大利亞、印度、土耳其、亞洲（韓國和日本除外）。

審核編輯 黃宇
