同步電機驅動芯片ZH6219產品介紹
產品介紹
芯片概述：
ZH6219 是專門為同步電機設計的控制芯片，工作電壓范圍 7V~28V，工作電流 500mA。
它集成了正弦波發生器，高頻振蕩器，PWM 發生器以及短路保護和過溫保護功能。
上電后，若 EN=0，則系統直接進入睡眠狀態，睡眠電流小于 20uA。當 EN 置高或者懸空時，系統開始運行，OUT1 與 OUT2 之間發出峰值 VM，頻率 50Hz 的正弦波，若負載為電感性的同步電機，則電流為正弦電流。
產品可廣泛應用于工業自動化控制、家電控制、消費類產品控制等應用領域
芯片特點：
? 7V~28V供電，500mA輸出電流
? 極簡的4線或5線接口
? 50Hz正弦波電流輸出
? 頻率精度全溫度范圍下+-1%
? 過熱保護，短路保護
? 輸出阻抗：上管+下管阻抗 典型值 1.8Ω。
? 封裝形式：SOT23-5或SOP-8

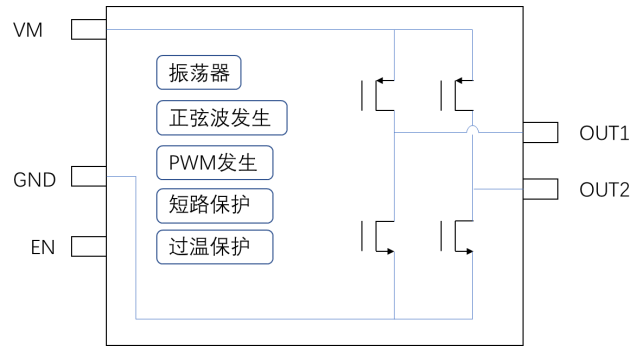

系統框圖：

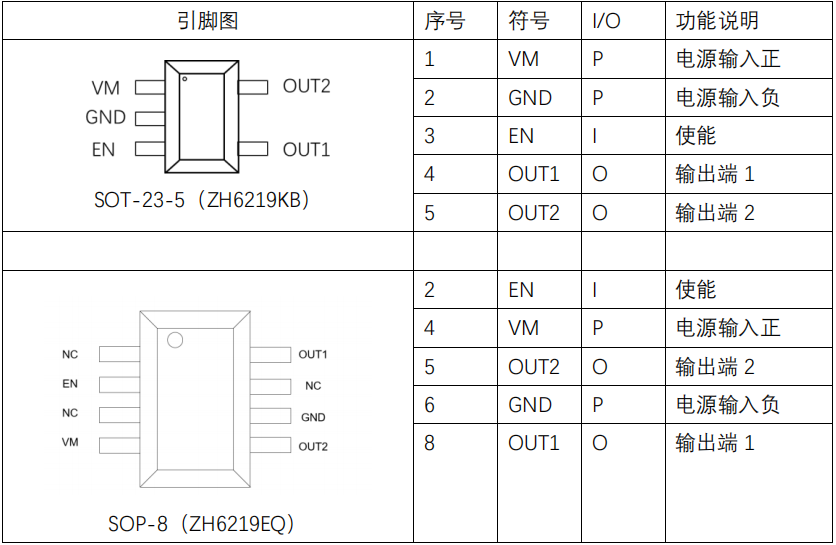

引腳圖和引腳說明：
ZH6219短路保護實驗
ZH6219 OTP實驗
芯片應用：
? 工業自動化控制
? 家電控制，例如：風扇（循環扇、搖頭扇、落地扇）
? 消費類產品控制等
