LMG5126 是一款可堆疊的多相同步升壓轉換器。該器件為較低或相等的輸入電壓提供穩定的輸出電壓，還支持 VI 至 VOUT 旁路模式以節省功耗。最多可以堆疊 4 個器件，帶或不帶外部時鐘。

VOUT 可以使用數字或模擬 ATRK/DTRK 功能進行動態編程。VI 在啟動后可低至 2.5V，因為內部 VCC 電源會自動從 VBIAS 切換到 VOUT，VBIAS < 6.5V。固定開關頻率通過 RT 引腳或 SYNCIN 時鐘上的電阻器設置在 300kHz 和 2.5MHz 之間。FPWM 或 Diode 仿真的開關模式可以在作期間更改。
*附件：lmg5126.pdf

實施的保護措施包括峰值電流限制、平均輸入電流限制、平均電感電流監控器、過壓和欠壓保護或熱關斷保護，以保護設備和應用。

特性

• 輸入電壓 6.5V 至 42V
  • 最小 2.5V 對于 V（BIAS） ≥ 6.5V 或 VOUT ≥ 6V
• 輸出電壓 6V 至 60V
  • 2% 精度，內部反饋電阻
  • VI > VOUT 的旁路作
    • 啟動刷新音頻 >20kHz
  • 動態輸出電壓跟蹤
    • 數字 PWM 跟蹤 （DTRK）
    • 模擬跟蹤 （ATRK）
  • 過壓保護（65V、50V、35V、25V）
• 低關斷 ISD 為 50μA（典型值）（最大 200uA）
• 1.1mA 典型值（最大 2.5mA）的低工作 IQ
• 采用交錯多相作的堆疊
  • 多達 4 個器件，無需外部時鐘
• 開關頻率從 300kHz 到 2.5MHz
  • 與外部時鐘同步 （SYNCIN）
  • 擴頻 （DRSS）
• 動態可選開關模式（FPWM、二極管仿真）
• 電流檢測電阻器或 DCR 感應
• 平均電感電流監視器
• 平均輸入電流限制
• 可選電流限制（30mV 或 60mV）
• 可選延遲時間 （DLY）
• 電源良好指示燈
• 可編程 VI 欠壓鎖定 （UVLO）
• 具有可濕性側面的無鉛 RLF-22 封裝

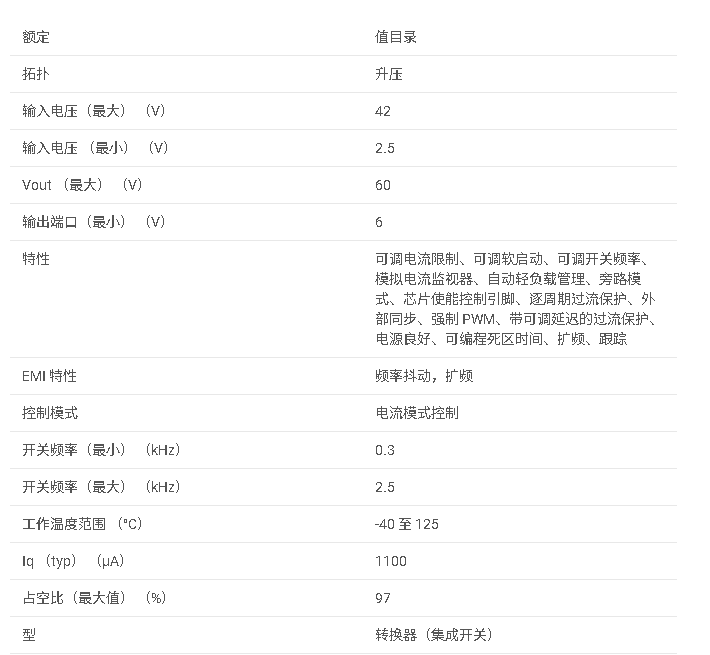

參數

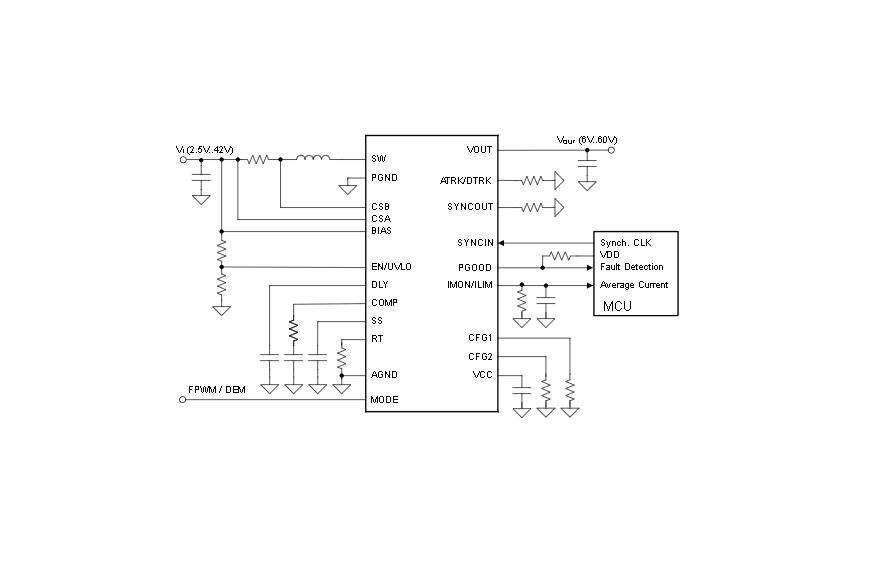

方框圖

1. 產品概述

• ?型號?：LMG5126
• ?類型?：寬輸入范圍（6.5V至42V），高頻率（300kHz至2.5MHz）同步升壓轉換器
• ?應用領域?：高端音頻電源、電壓穩定器模塊、起停應用

2. 主要特性

• ?輸入電壓范圍?：6.5V至42V（最小2.5V，當V(BIAS) ≥ 6.5V或V_OUT ≥ 6V）
• ?輸出電壓范圍?：6V至60V，2%精度
• ?操作模式?：FPWM（強制脈沖寬度調制）和Diode Emulation（二極管仿真）模式可選
• ?開關頻率?：300kHz至2.5MHz，可同步至外部時鐘
• ?保護功能?：過壓保護、欠壓鎖定（UVLO）、過流保護、熱關斷
• ?封裝?：22引腳VQFN-FCRLF無引腳框架封裝

3. 功能特點

• ?動態輸出電壓跟蹤?：支持數字PWM跟蹤（DTRK）和模擬跟蹤（ATRK）
• ?低靜態電流?：典型值為1.1mA（最大2.5mA）
• ?堆疊能力?：支持最多4個設備堆疊，實現交錯多相操作
• ?擴頻技術?：采用雙隨機擴頻（DRSS）減少EMI
• ?軟啟動?：可編程軟啟動時間，減少啟動時的電流沖擊
• ?電源良好指示?：通過PGOOD引腳指示電源狀態

4. 應用與實現

• ?典型應用?：適用于需要寬輸入電壓范圍和高輸出電壓的應用場景，如音頻放大器和電壓穩定器
• ?設計靈活性?：通過配置引腳（CFG1、CFG2）實現多種功能設置
• ?布局建議?：提供詳細的布局指南，確保最佳性能和EMI控制

5. 熱管理

• ?熱關斷?：當結溫超過熱關斷閾值時，自動關斷輸出以保護設備
• ?熱滯回?：熱關斷后，需冷卻至低于熱滯回溫度才能重新啟動

6. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、時序要求、應用曲線等
• ?應用指南?：包括設計考慮、組件選擇和布局建議
• ?技術支持?：通過TI支持資源獲取設計幫助和解答

LMG5126是一款功能強大的同步升壓轉換器，適用于需要高精度、高效率和寬輸入電壓范圍的應用場景。其動態輸出電壓跟蹤、低靜態電流和堆疊能力等特點，使其成為音頻電源和電壓穩定器等領域的理想選擇。
