LMR516x5 是一款寬 VIN、易于使用的同步降壓轉換器，能夠驅動高達 2.5A 或 3.5A 的負載電流。該器件具有 4.3V 至 60V 的寬輸入范圍，專為各種工業應用而設計，適用于非穩壓電源的電源調節。
*附件：lmr51635.pdf

LMR516x5 在 400kHz 或 1.1MHz 開關頻率下運行，支持使用相對較小的電感器，從而優化設計尺寸。該器件具有脈沖頻率調制（PFM 版本），可在輕負載下實現高效率，強制脈寬調制（PFM 版本）可在整個負載范圍內實現恒定頻率和小輸出電壓紋波，軟啟動和補償電路在內部實現，允許使用該器件最少的外部元件。

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。

特性

• 針對堅固的工業應用進行配置：
  • 4.3V 至 60V 輸入電壓范圍
  • 2.5A 或 3.5A 連續輸出電流
  • 29μA 的低工作靜態電流
  • 70ns 最小導通時間
  • 400kHz 和 1.1MHz 開關頻率
  • 頻率擴頻（PFM 變體）
  • –40°C 至 150°C 結溫范圍
  • 96% 最大占空比
  • 具有預偏置輸出的單調啟動
  • 帶打嗝模式的短路保護
  • 精確啟用
  • ±1% 容差電壓基準
• 設計體積小，易于使用：
  • 集成同步整流
  • 內部補償，易于使用
  • SOT-23 封裝
• 引腳對引腳兼容封裝中的多種選項
  • PFM 和強制 PWM （FPWM） 選項

參數

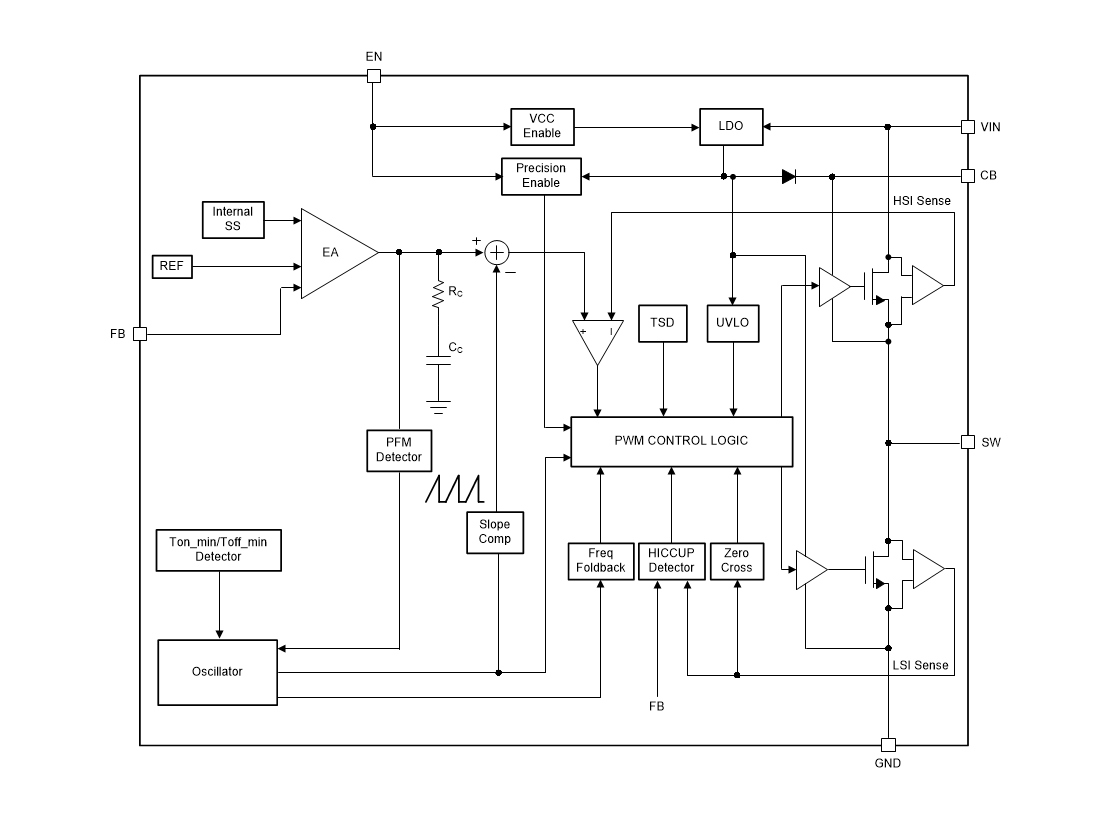

方框圖

1. 產品概述

LMR51635 是一款寬輸入電壓范圍（4.3V 至 60V）的同步降壓轉換器，提供高達 3.5A 的連續輸出電流。該轉換器專為嚴苛的工業應用設計，具備低操作靜態電流（29μA）和高效率特性。LMR51635 采用 SOT-23 封裝，支持 PFM 和 FPWM 兩種工作模式，適用于大功率電器、PLC、DCS、PAC、智能電表以及通用寬輸入電源供應等領域。

2. 主要特性

• ?寬輸入電壓范圍?：4.3V 至 60V。
• ?高輸出電流?：連續輸出電流高達 3.5A。
• ?低靜態電流?：操作靜態電流僅為 29μA。
• ?高效率?：支持 PFM 和 FPWM 兩種工作模式，以實現高效率和低紋波輸出。
• ?高頻率?：可選 400kHz 或 1.1MHz 開關頻率。
• ?熱保護?：具備熱關斷功能，防止過熱損壞。
• ?短路保護?：采用打嗝模式（Hiccup Mode）進行短路保護。
• ?小型封裝?：SOT-23 封裝，體積小，易于集成。

3. 應用領域

• 大功率電器。
• PLC（可編程邏輯控制器）、DCS（分布式控制系統）、PAC（可編程自動化控制器）。
• 智能電表。
• 通用寬輸入電源供應。

4. 電氣特性

• ?輸入電壓范圍?：4.3V 至 60V。
• ?輸出電壓范圍?：可調，通過外部電阻分壓器設置。
• ?開關頻率?：400kHz 或 1.1MHz。
• ?最大占空比?：96%。
• ?熱關斷閾值?：165°C。
• ?軟啟動時間?：約 4ms。

5. 功能描述

• ?固定頻率峰值電流模式控制?：通過調整高側和低側開關的占空比來維持恒定輸出電壓。
• ?可調輸出電壓?：通過外部電阻分壓器設置輸出電壓，實現靈活配置。
• ?軟啟動功能?：防止啟動時的輸入浪涌電流，保護電源和轉換器。
• ?熱關斷保護?：當結溫超過 165°C 時，自動關斷輸出，防止過熱損壞。
• ?短路保護?：采用打嗝模式，在短路情況下周期性重啟，減少功率損耗。

6. 設計與應用

• ?輸出電壓設置?：詳細說明了如何通過外部電阻分壓器設置輸出電壓。
• ?電感選擇?：提供了電感選擇的指導原則，以確保穩定性和效率。
• ?電容選擇?：詳細說明了輸入和輸出電容的選擇標準，以優化性能。
• ?布局指南?：提供了 PCB 布局建議，包括如何減少 EMI 和提高熱性能。

7. 文檔與支持

• ?相關數據表?：提供了詳細的電氣特性、功能描述和應用信息。
• ?設計工具?：支持使用 WEBENCH Power Designer 創建自定義設計。
• ?支持資源?：包括 TI E2E 支持論壇、應用筆記和相關文檔鏈接。
