TPS61287 是一款高功率密度、同步升壓轉換器，集成了高壓側同步整流器 MOSFET，并使用外部低壓側 MOSFET 提供高效率和小尺寸解決方案。TPS61287具有 2.0V 至 23V 的寬輸入電壓范圍，輸出電壓覆蓋高達 25V，具有 20A 開關谷電流能力。
*附件：tps61287.pdf

TPS61287 使用自適應恒定導通時間谷值電流控制拓撲來調節輸出電壓。在中度到重負載條件下，TPS61287 在脈寬調制 （PWM） 模式下運行。通過配置 MODE 引腳，輕負載時有兩種可選模式：自動 PFM 模式以提高輕負載效率，以及強制 PWM 以避免低開關頻率引起的可聞噪聲和其他問題。

TPS61287 支持可堆疊的多相作。最多可配置 4 個 TPS61287 在相同的開關頻率下進行多相作，以支持更高的功率和輸入電流平衡。

TPS61287 采用 2.5mm x 3.0mm VQFN HotRod? Lite 封裝，外部元件極少，提供非常小的解決方案尺寸。

特性

• 寬輸入電壓和輸出電壓范圍
  • VIN ： 2.0V 至 23V
  • 2.5V 最小啟動輸入電壓
  • VOUT：4.5V 至 25V
• 高效率和功率能力
  • 可編程開關電流限制：5A 至 20A
  • 集成 8.5mΩ 高壓側 MOSFET
  • 開關頻率：320kHz
  • 在 VIN = 3.6V、VOUT = 18V 和 IOUT = 2.0A 時，效率高達 92.3%
  • 在 VIN = 7.2V、VOUT = 18V 和 IOUT = 4.0A 時，效率高達 95.48%
• 支持可堆疊多相功能
• 可選自動 PFM 和強制 PWM 模式
• 與外部時鐘同步的能力
• 豐富的保護
  • 27V 輸出過壓保護
  • 精確的 EN/UVLO 閾值
  • 逐周期過流保護
  • 熱關斷
• 外部環路補償
• 2.5mm × 3.0mm VQFN HotRod? Lite 封裝

參數

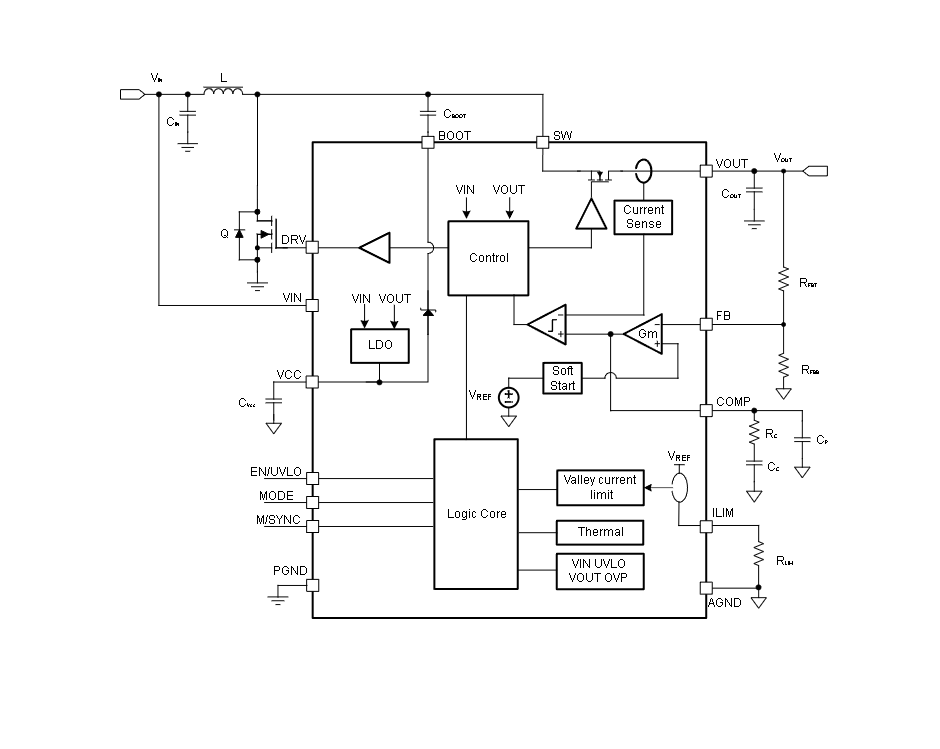

方框圖

1. 產品概述

TPS61287 是一款高功率密度的同步升壓轉換器，支持最高23V的輸入電壓和最高25V的輸出電壓，同時具備20A的開關電流能力。該轉換器集成了高側同步整流MOSFET，并使用外部低側MOSFET實現高效率和小型化設計。TPS61287支持堆疊式多相功能，適用于藍牙音箱、LCD顯示屏源驅動器和USB Type-C電源傳輸等應用。

2. 主要特性

• ?寬輸入輸出電壓范圍?：輸入電壓2.0V至23V，輸出電壓4.5V至25V。
• ?高功率能力?：開關電流限制可編程，范圍5A至20A。
• ?高效率?：在特定條件下，效率可達95.48%。
• ?多相功能?：支持最多4顆芯片堆疊，實現更高功率和輸入電流平衡。
• ?工作模式?：可選擇自動PFM和強制PWM模式，以適應不同負載條件。
• ?保護功能?：包括輸出過壓保護、精確使能/欠壓鎖定、逐周期過流保護和熱關斷。

3. 應用領域

• 藍牙音箱。
• LCD顯示屏源驅動器。
• USB Type-C電源傳輸。

4. 電氣特性

• ?開關頻率?：320kHz。
• ?效率?：最高可達95.48%（在VIN=7.2V, VOUT=18V, IOUT=4.0A條件下）。
• ?熱關斷溫度?：160°C（典型值）。
• ?軟啟動時間?：7ms。
• ?輸入電壓欠壓鎖定?：啟動最低輸入電壓2.5V，欠壓鎖定閾值2.2V（典型值）。

5. 功能描述

• ?軟啟動?：防止啟動時的高涌入電流。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下誤操作，保護電池不過度放電。
• ?可編程EN/UVLO?：通過電阻分壓器實現可編程的輸入欠壓鎖定閾值。
• ?外部時鐘同步?：可與外部時鐘信號同步，適用于噪聲敏感或多相應用。
• ?多相操作?：支持最多4顆芯片堆疊，實現高功率和電感電流平衡。
• ?保護機制?：包括輸出過壓保護、逐周期過流保護和熱關斷。

6. 設計與應用

• ?輸出電壓設置?：通過外部電阻分壓器設置輸出電壓。
• ?電感選擇?：根據負載電流和開關頻率選擇合適的電感值。
• ?MOSFET選擇?：外部低側MOSFET需根據電壓和電流規格進行選擇。
• ?電容選擇?：輸入和輸出電容需根據紋波電流和電壓要求進行選擇。
• ?環路補償?：外部環路補償網絡允許根據應用優化環路響應。

7. 文檔與支持

• ?數據表?：提供了詳細的電氣特性、功能描述和應用信息。
• ?設計工具?：支持使用WEBENCH Power Designer進行自定義設計。
• ?支持資源?：包括TI E2E支持論壇、應用筆記和相關文檔鏈接。
